直线轴承选型

<- 上一项 下一项 ->

本程序可进行直线轴承选型计算。软件中各种参数的计算以及材料性能参照直线轴承样本和相关选型手册，界面清晰、使用方便。

本页导航 广告链接

参考资料

样本手册:    THK直线轴承型录:   pdf在线浏览

您可以点此进入THK官网 在线浏览 最新的THK产品目录

参考资料:   直线轴承选型步骤

工具介绍及使用说明

你可以在 工具介绍 中查看此工具功能和使用方法说明。

直线轴承选型

输入初始参数

滚动体类型 工作载荷Pc N
最大工作载荷P 运行行程(单程)S mm
每分钟往复次数n1 设计寿命Lh h

1 直线轴承选型输入参数有：滚动体类型、工作载荷大小、支撑轴数量、设计寿命、行程等。
2 其中：
Pc--单个直线轴承承受的平均工作载荷计算值,N。
P--单个直线轴承承受的最大工作载荷计算值,N。

静载荷C0和动载荷C计算

实际额定静载荷C0计算

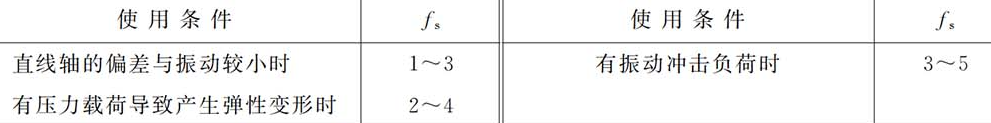

静安全系数fs 实际静载荷C0 N
实际额定动载荷C计算

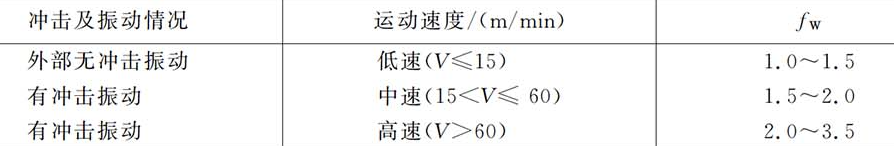

平均速度v m/min 负载条件系数fw

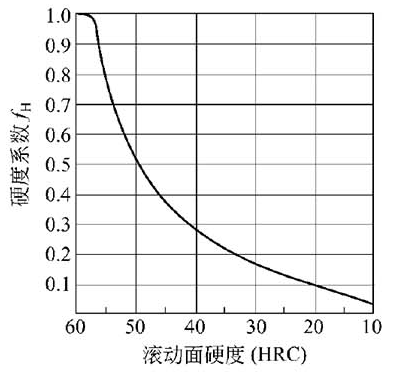

光轴硬度H HRC 硬度系数fH

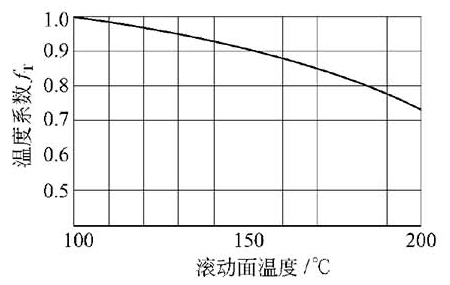

导轨温度T ℃ 温度系数fT
单根轴上的

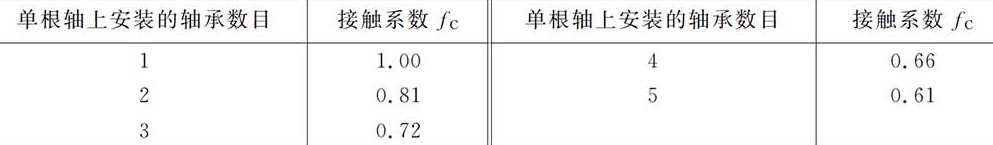

轴承数目		 接触系数fc
行走距离寿命L km 实际动载荷C N

说明：
1，为使直线运动系列达到最佳的承载能力，导轨的硬度应该达到HRC58～60。若硬度低于此范围，基本额定动载荷和基本额定静载荷将会降低;
2，若直线轴承使用的环境温度高于100℃，就要考虑与环境温度有关的温度系数;
3，硬度系数和温度系数可查所附图表，在本软件中已转换为公式。
4，对照样本上的基本额定静载荷与基本额定动载荷，所选轴承的额定静载荷必须＞计算出的实际静载荷，额定动载荷必须＞计算出的实际动载荷。
