普通气缸最小缸径计算
普通气缸(单活塞杆双作用)最小缸径计算
普通双作用气缸的理论推力F0为:
F0=π/4*D²*p(N)
其理论拉力F0为:
F0=π/4*(D²-d²)*p(N)。
其中：
D--缸径;m
p--气缸的工作压力,Pa
d——活塞杆直径,m,估算时可令d=0.3D

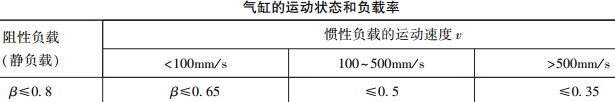

气缸的实际负载是由工况所决定的，若确定了气缸负载率β，则由定义F=β*F0就能确定气缸的理论输出力F0，从而可以计算气缸的缸径。
F0=π/4*D²*p(N)
其理论拉力F0为:
F0=π/4*(D²-d²)*p(N)。
其中：
D--缸径;m
p--气缸的工作压力,Pa
d——活塞杆直径,m,估算时可令d=0.3D
气缸的实际负载是由工况所决定的，若确定了气缸负载率β，则由定义F=β*F0就能确定气缸的理论输出力F0，从而可以计算气缸的缸径。
