渐开线花键连接强度校核计算方法

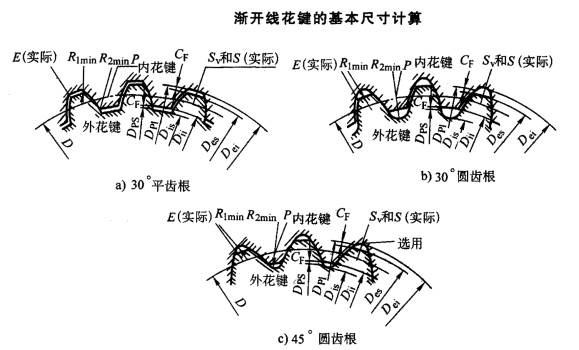

渐开线花键分30°和45°两种压力角。几何尺寸如下:



渐开线花键连接强度校核计算采用通用简单算法,计算公式为:
静连接(按挤压强度计算):
动连接(按压强计算):
式中:
——传递转矩,N.mm。
——各齿间载荷不均匀系数,一般取 ,齿数多时取偏小值;
——花键的齿数,查表获得;
——齿的工作长度;
——键齿的工作高度, ,其中 为模数,查表获得;
——平均直径,
——分别为许用挤压应力和许用压强,见表1。

表1 花键连接的许用应力(MPa)
连接工作方式 许用值 使用和制造情况 齿面未经热处理 齿面经热处理
静连接 许用挤压应力 [σp] 不良
中等
良好
35~50
60~100
80~120
40~70
100~140
120~200
动连接 空载下 移动 许用压强 [p] 不良
中等
良好
15~20
20~30
25~40
20~35
30~60
40~70
动连接 载荷作用下移动 许用压强 [p] 不良
中等
良好



3~10
5~15
10~20
注:1. 使用和不良,系指受变载,有双向冲击、振动频率高和振幅大,润滑不好(对动连接)、材料硬度不高和精度不高等。
  2.同一情况下,[σp] 或[p]的较小值用于工作时间长和较重要的场合。
  3.内、外花键材料的抗拉强度不低于590MPa。
