楔键连接强度校核计算方法

楔键连接的强度校核可按下列公式分别进行。当强度不够时,可采用双键,这时应考虑键的合理布置:两上楔键夹角一般为90°~120°。双键连接的强度按1.5个计算。
键材料采用抗拉强度不低于590MPa的键用钢,通常为45钢;如轮毂系非金属或非金属材料,键可采用20,Q235-A钢等。

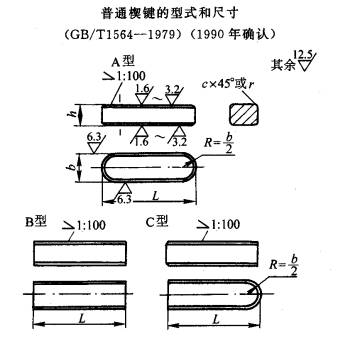

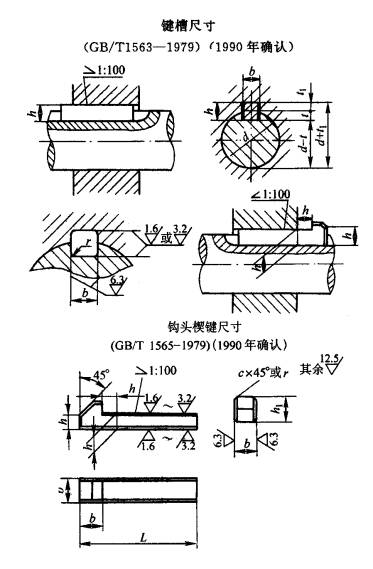

楔键连接的基本形式如下:



楔键按连接工作面挤压强度计算,公式为:


式中:
——键的宽度。
——摩擦因数,对钢和铸铁
——传递的转矩,N.mm;
——轴的直径,mm;
——键工作长度,mm。分A、B、C型不同键类型。
——许用应力,MPa。见表1,按键、轴、轮毂三者中最弱材料的许用强度。

表1 键连接的许用应力(MPa)

许用应力 连接工作方式 键或毂,轴的材料 载荷性质
静载荷 轻微冲击 冲 击
许用挤压应力[σp] 静连接 125~150 100~120 60~90
铸铁 70~80 50~60 30~45
