机架结构类型

在机器（或设备） 中支撑、承托或容纳且支承机器或机械零部件的设备装置称机架。即， 机器的底座、机 架、箱体等零部件， 统称为机架。如支承储罐的塔架、机械的臂架、固定发动机的机架、容纳且支承传动齿轮的 减速器壳体、机床的床身等。机架不仅包括支承系统， 还可以是机器的一部分运动件， 如起重机的悬臂架、铲车 的辕架等。有些机架兼作运动部件的滑道（导轨）。机架使整个机器组成一个整体， 起基准作用， 以保证各部件 正确的相对位置， 并且承受机器中的作用力。
无论是传统机械产品还是现代机械产品， 机械的机身、框架、机械连接等的支持结构都是机械的基础。现代 机械产品引进电子技术以后， 使产品的技术性能、功能和水平都有了很大提高， 因此对机械结构也提出了更高的 要求。由于机械本体在整个产品中占有较大的体积和重量， 而机架部分又在机械本体中占很大的一部分， 因此要 求采用新结构、新材料、新工艺， 以适应现代机械产品在多功能、可靠、高效、节能、小型、轻量、美观等方面 的要求， 因而现代机械系统中的机械结构和机架仍然是一个富有创造性的领域。

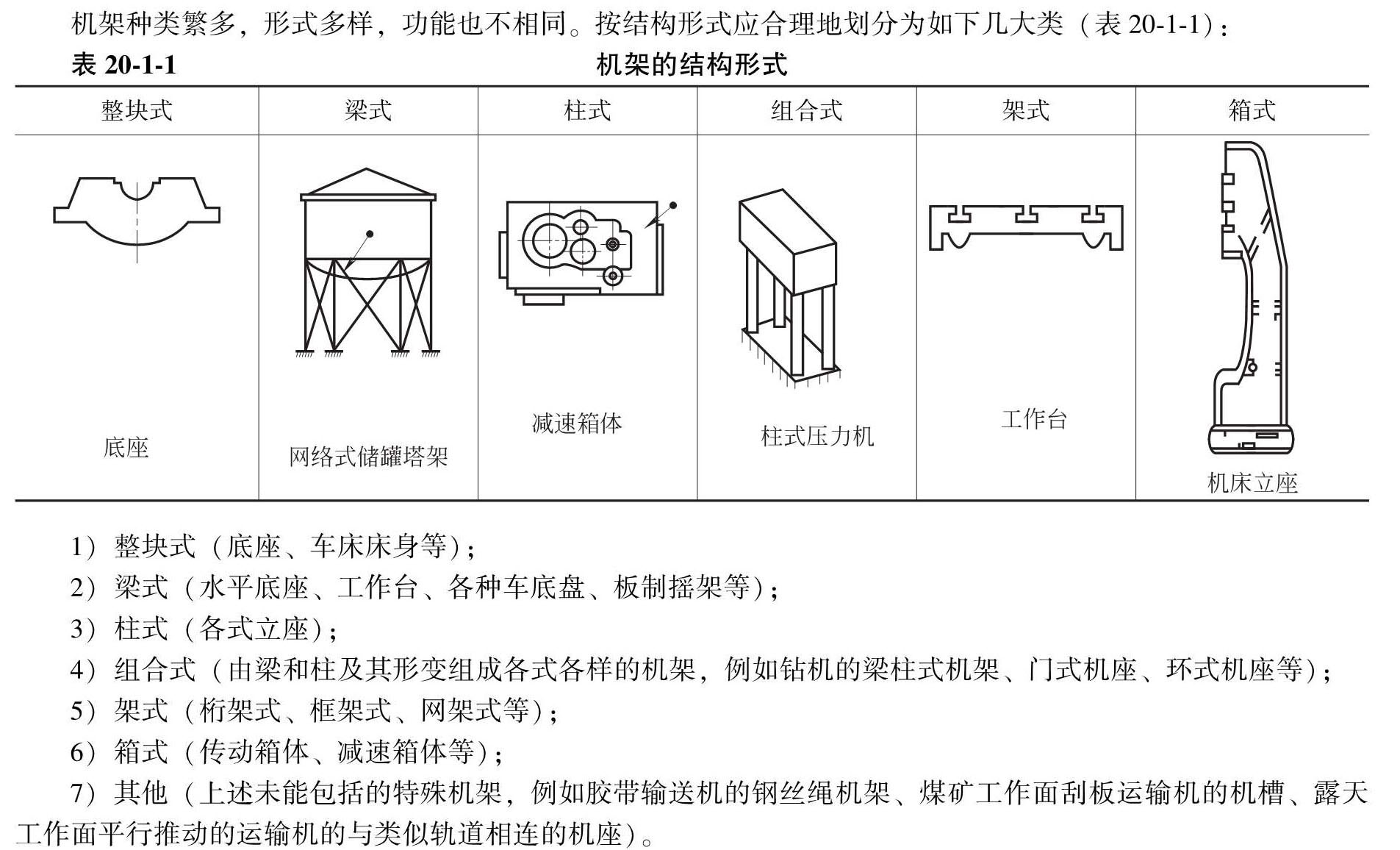

按机架结构形式分类

说明： 组合式和架式是有重复之嫌， 但为了突出桁架及框架的特点， 单独列出架式。有些机架如柱式压力 机， 可以说是梁和柱的组合， 也是一个只有一间的框架； 环式机座也是一个圆形的架子而已。

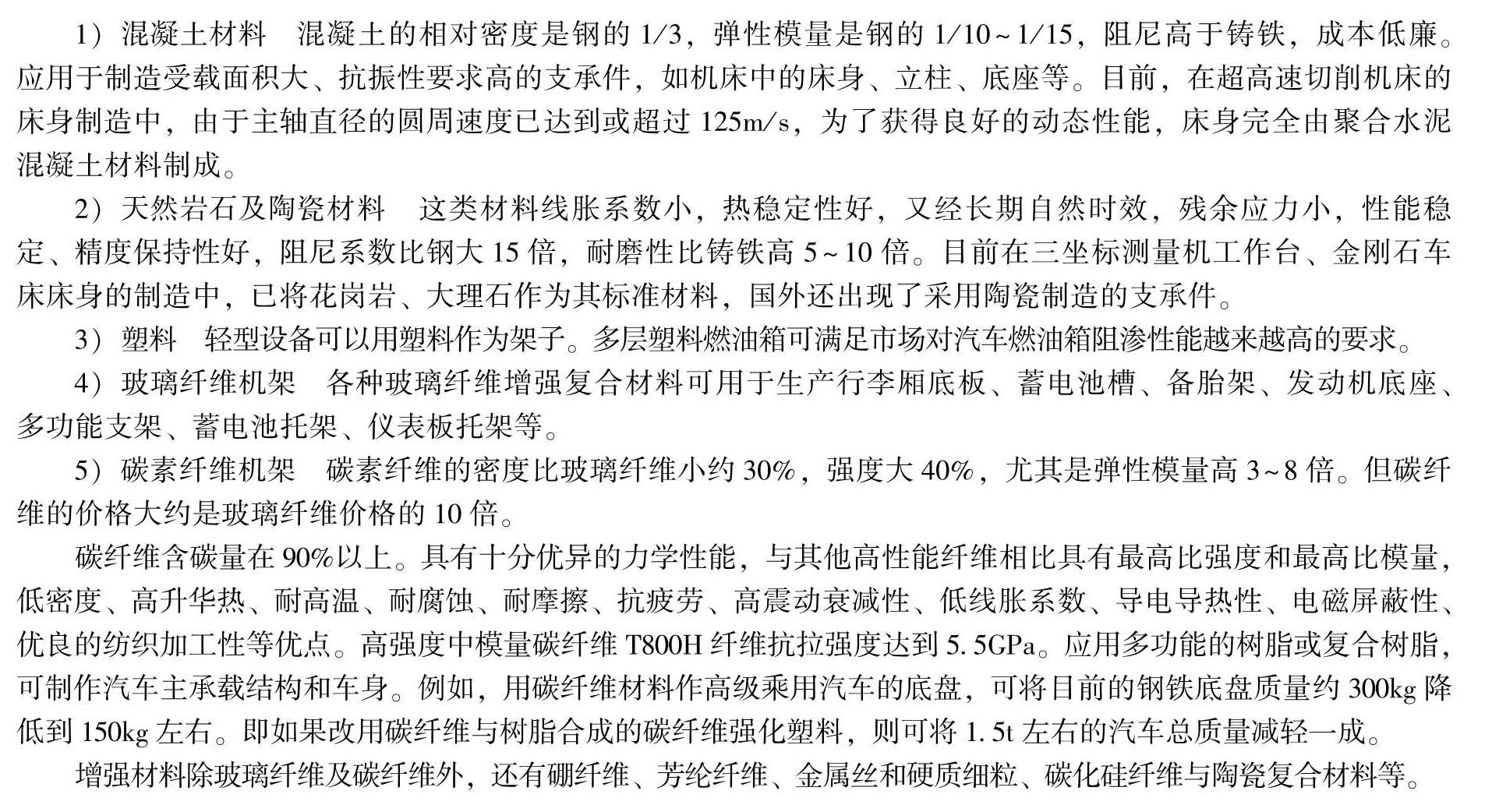

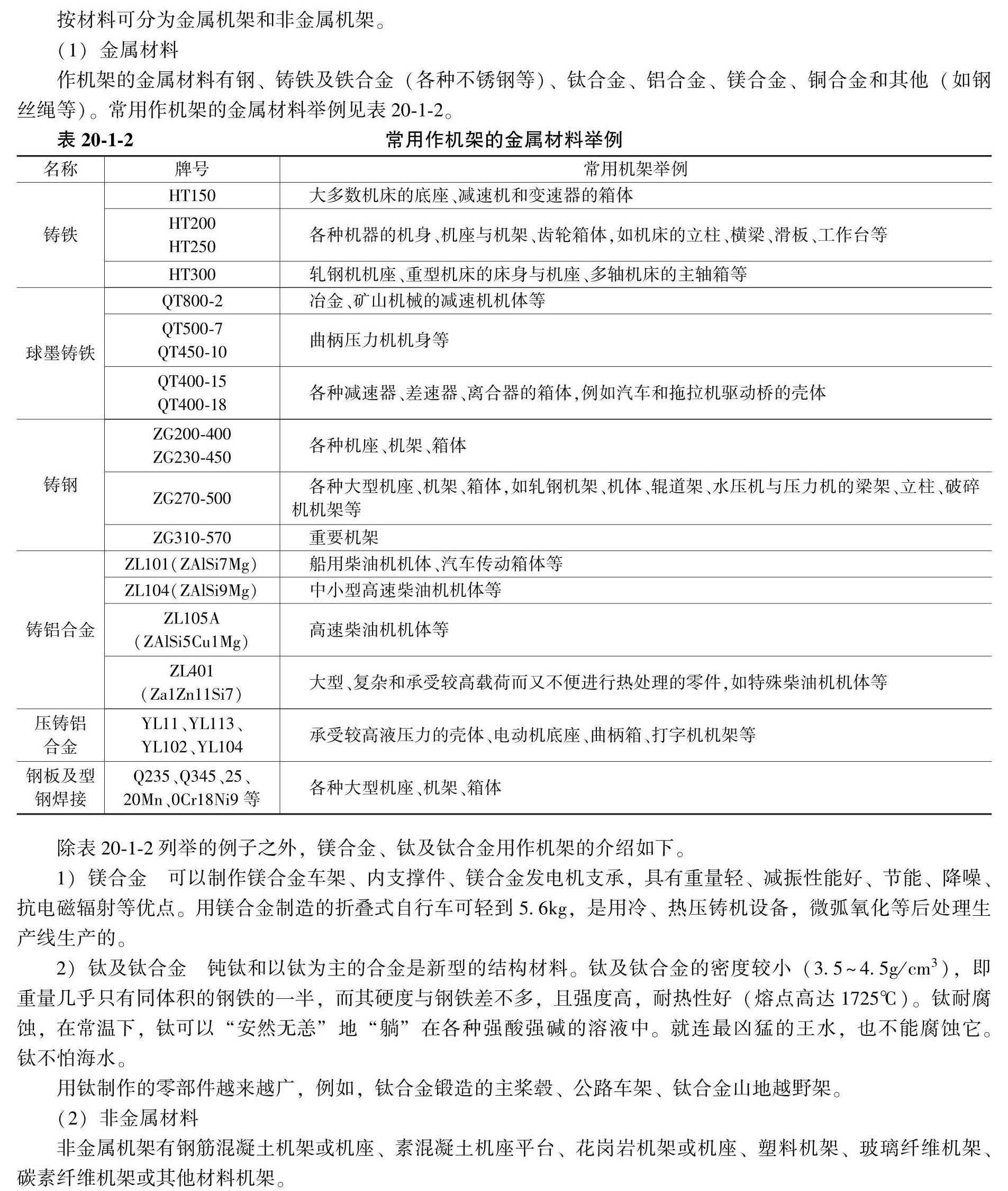

按机架的材料分类

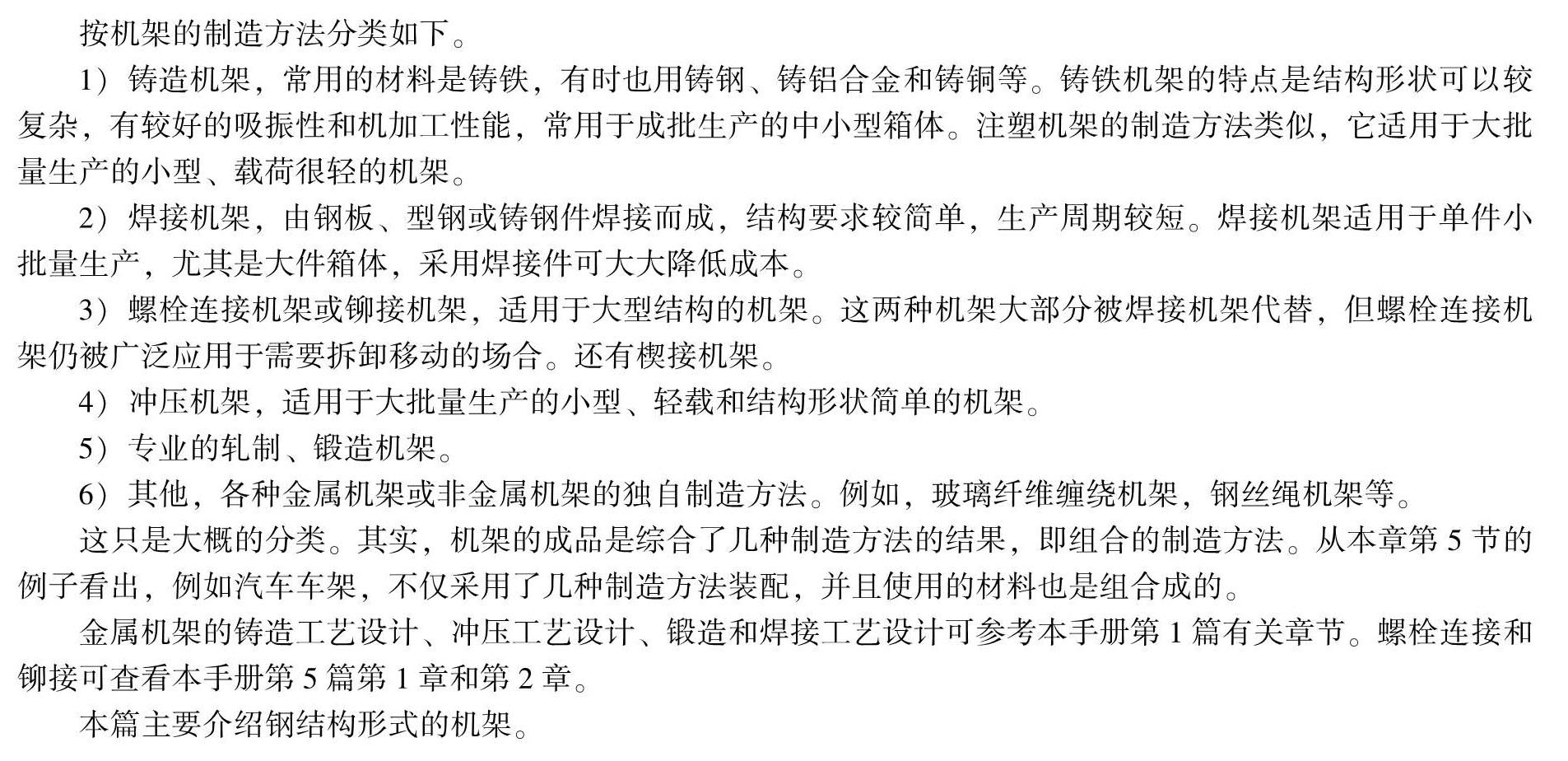

按机架的制造方法分类

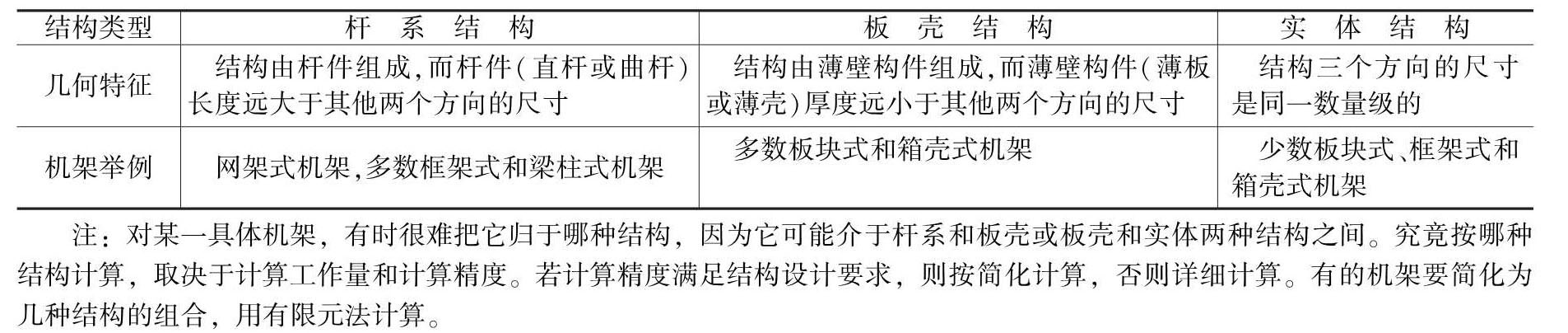

按力学模型分类
