一般密封米制管螺纹(ZM,M)
牙型
牙型 |
|
---|---|
(a) |

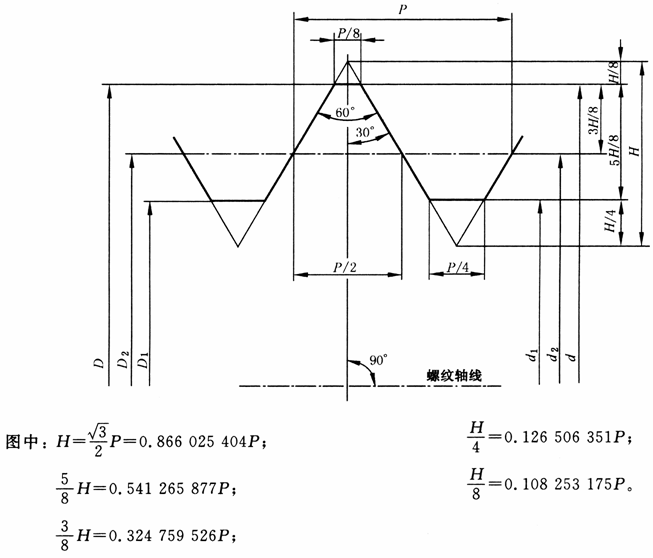

一般密封米制圆柱内螺纹的牙型 |
|
|
(b) |

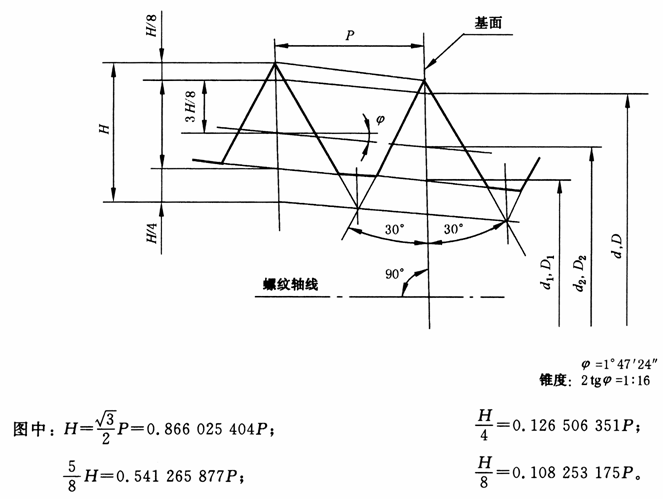

一般密封米制圆锥螺纹的牙型 |
|
基准平面的位置
基准平面的位置 |
---|

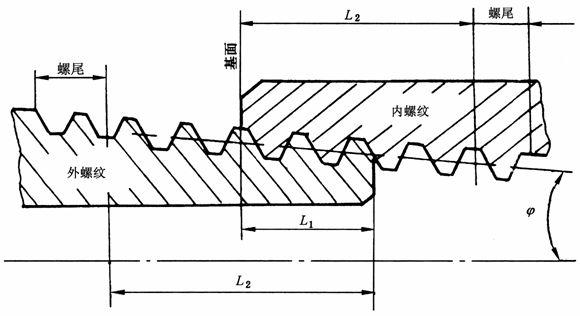

一般密封米制圆锥外螺纹基准平面的理论位置位于垂直于螺纹轴线、与小端面(参考平面)相距一个基准距离的平面内;一般密封米制圆锥和圆柱内螺纹基准平面的理论位置位于垂直于螺纹轴线的端面(参考平面)内,见下图 密封米制管螺纹基准平面理论位置及轴向尺寸分布位置图 |
基本尺寸
一般密封米制管螺纹的基本尺寸 mm |
||||||||
---|---|---|---|---|---|---|---|---|
|
||||||||
公称直径 d,D |
螺距 P |
基面上螺纹直径 |
基准距离L1 |
有效螺纹长度L2 |
||||
大径 d=D |
中径 d2=D2 |
小径 d1=D1 |
标准基 准距离 |
短型基 准距离 |
标准有效 螺纹长度 |
短型有效 螺纹长度 |
||
6 |
1 |
6.000 |
5.350 |
4.917 |
5.5 |
2.5 |
8 |
5 |
8 |
1 |
8.000 |
7.350 |
6.917 |
5.5 |
2.5 |
8 |
5 |
10 |
1 |
10.000 |
9.350 |
8.917 |
5.5 |
2.5 |
8 |
5 |
12 |
1.5 |
12.000 |
11.026 |
10.376 |
7.5 |
3.5 |
11 |
7 |
14 |
1.5 |
14.000 |
13.026 |
12.376 |
7.5 |
3.5 |
11 |
7 |
16 |
1.5 |
16.000 |
15.026 |
14.376 |
7.5 |
3.5 |
11 |
7 |
18 |
1.5 |
18.000 |
17.026 |
16.376 |
7.5 |
3.5 |
11 |
7 |
20 |
1.5 |
20.000 |
19.026 |
18.376 |
7.5 |
3.5 |
11 |
7 |
22 |
1.5 |
22.000 |
21.026 |
20.376 |
7.5 |
3.5 |
11 |
7 |
24 |
1.5 |
24.000 |
23.026 |
22.376 |
7.5 |
3.5 |
11 |
7 |
27 |
2 |
27.000 |
25.701 |
24.835 |
11 |
5 |
16 |
10 |
30 |
2 |
30.000 |
28.701 |
27.835 |
11 |
5 |
16 |
10 |
33 |
2 |
33.000 |
31.701 |
30.835 |
11 |
5 |
16 |
10 |
36 |
2 |
36.000 |
34.701 |
33.835 |
11 |
5 |
16 |
10 |
39 |
2 |
39.000 |
37.701 |
36.835 |
11 |
5 |
16 |
10 |
42 |
2 |
42.000 |
40.701 |
39.835 |
11 |
5 |
16 |
10 |
45 |
2 |
45.000 |
43.701 |
42.835 |
11 |
5 |
16 |
10 |
48 |
2 |
48.000 |
46.701 |
45.835 |
11 |
5 |
16 |
10 |
52 |
2 |
52.000 |
50.701 |
49.835 |
11 |
5 |
16 |
10 |
56 |
2 |
56.000 |
54.701 |
53.835 |
11 |
5 |
16 |
10 |
60 |
2 |
60.000 |
58.701 |
57.835 |
11 |
5 |
16 |
10 |
其中:D2=d2=D-0.649 5P; D1=d1=D-1.082 5P |
配合方式
配合方式 |
|
---|---|
配合方式 |
说 明 |
柱/锥 |
圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合 |
锥/锥 |
圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合 |
公差
螺纹基准平面轴向位置的极限偏差
一般密封米制圆锥管螺纹基准平面轴向位置的极限偏差 mm |
||||
---|---|---|---|---|
公 称 直 径 d,D |
螺距 P |
外螺纹基准距离 的及限偏差(±T1/2) |
内螺纹基面轴向位置 的极限偏差(±T2/2) |
|
> |
≤ |
|||
61) |
10 |
1 |
0.9 |
1.2 |
10 |
24 |
1.5 |
1.1 |
1.5 |
24 |
60 |
2 |
1.4 |
1.8 |
1)公称直径包含6。 |
一般密封米制圆柱内螺纹的大径极限偏差
一般密封米制圆柱内螺纹的大径极限偏差 mm |
|||
---|---|---|---|
公 称 直 径 D |
螺距 P |
大径极限偏差 (±) |
|
> |
≤ |
||
61) |
10 |
1 |
0.045 |
10 |
24 |
1.5 |
±0.065 |
24 |
60 |
2 |
0.085 |
1)公称直径包含6。 |
有效螺纹长度
有效螺纹长度 |
---|
一般密封米制圆锥管螺纹的最小有效螺纹长度不应小于表一般密封米制管螺纹的基本尺寸的规定值 |
一般密封米制圆柱内螺纹的最小有效螺纹长度不应小于表一般密封米制管螺纹的基本尺寸规定值的80% |
标记
标记 |
|
---|---|
方法与示例 |
内 容 |
标记方法 |
一般密封米制管螺纹的完整标记由螺纹特征代号、螺纹公称尺寸和基准距离代号组成 一般密封米制圆锥管螺纹的特征代号为:ZM 一般密封米制圆柱内螺纹的特征代号为:M 基准距离代号:采用标准基准距离时,不标注基准距离代号;采用短型基准距离时,标注代号“S”,中间用“-”分开 对一般密封米制圆柱内螺纹,要在标记后加注标准代号“GB/T 1415”中间用“·”分开 |
标记示例 |
公称直径为10mm、标准基准距离的圆锥管螺纹:ZM10; 公称直径为10mm、短型基准距离的圆锥管螺纹:ZM10-S; 公称直径为10mm、螺纹为1mm的密封圆柱螺纹:M10×1·GB/T1415 |
