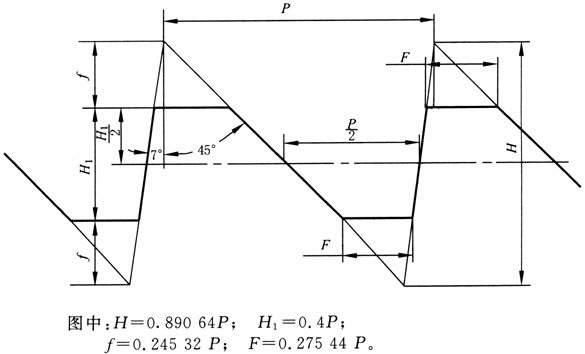

美制和英制锯齿形螺纹(7°/45°)

公    称    直    径

1

2

4

8

16

11/8

21/4

41/2

9

18

11/4

21/2

5

10

20

13/8

23/4

51/2

11

22

11/2

3

6

12

24

13/4

31/2

7

14

牙        数

20

10

(5)

(21/2)

(11/4)

16

8

4

2

1

12

6

3

11/2

注：一般不用括号内的牙数系列。

公称直径 /in

牙      数

＞

≤

1¹⁾

4

20，16，12，10，8，6

4

6

16，12，10，8，6，4

6

10

12，10，8，6，4，3

10

16

8，6，4，3，2，11/2

16

24

6，4，3，2，11/2，1

1)包含公称直径1。

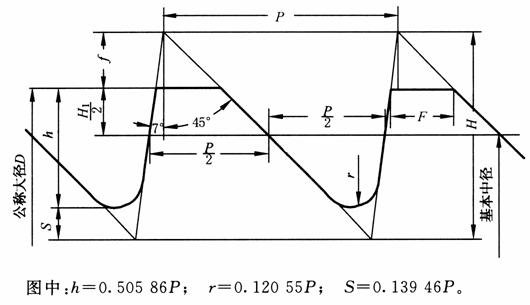

英制锯齿形螺纹的基本尺寸按下列公式计算：

D₄＝D＋0.21172P

D₂＝d₂＝D－0.4P

D₁＝D－0.8P

d₃＝D－1.01172P

注：容隙(ALLOWANCE)术语是美制螺纹和英制螺纹标准内的重要技术参数，但是米制螺纹标准不使用此术语，我国技术人员对此术语的翻译名称也不统一。在英制锯齿形螺纹标准内，容隙对应米制锯齿形螺纹的外螺纹中径基本偏差(es)。

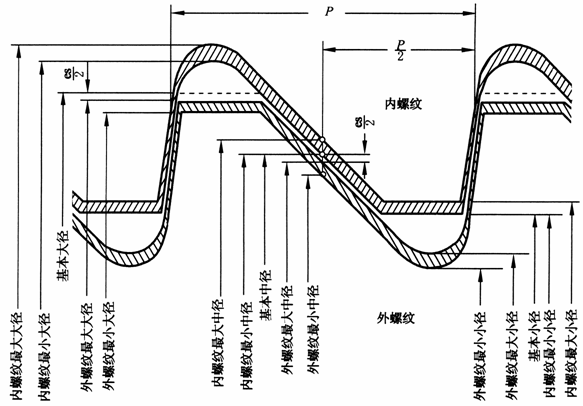

内螺纹的大径D₄、中径D₂和小径D₁的公差带位置为H，基本偏差EI＝0；外螺纹的大径d、中径d₂和小径d₃的基本偏差es为负值。

公称直径范围

/in

优 选 直 径

/in

牙       数

20

16

12

10

8

6

5

4

3

21/2

2

11/2

11/4

1

＞

≤

中径和顶径公差

1¹⁾

11/2

1，11/8，11/4，13/8，11/2

4.0

4.3

4.8

5.1

5.5

6.1

—

—

—

—

—

—

—

—

11/2

21/2

13/4，2，21/4，21/2

4.3

4.6

5.0

5.3

5.8

6.4

6.8

—

—

—

—

—

—

—

21/2

4

23/4，3，31/2，4

4.6

4.9

5.3

5.6

6.1

6.7

7.1

7.7

—

—

—

—

—

—

4

6

41/2，5，51/2，6

4.9

5.2

5.6

5.9

6.4

7.0

7.4

8.0

8.9

—

—

—

—

—

6

10

7，8，9，10

5.2

5.6

6.0

6.3

6.7

7.4

7.8

8.4

9.3

10.0

1.8

—

—

—

10

16

11，12，14，16

—

6.0

6.5

6.8

7.2

7.8

8.3

8.9

9.8

10.4

11.3

12.6

13.5

—

16

24

18，20，22，24

—

—

7.0

7.3

7.7

8.3

8.8

9.4

10.3

10.9

11.8

13.0

13.9

15.2

注：当旋合长度为10P 时，紧密级中径公差等于2/3。

1)包含公称直径1。

公称直径范围

/in

优 选 直 径

/in

牙       数

20

16

12

10

8

6

5

4

3

21/2

2

11/2

11/4

1

＞

≤

中径和顶径公差

1¹⁾

11/2

1，11/8，11/4，13/8，11/2

6.0

6.5

7.1

7.6

8.3

9.2

—

—

—

—

—

—

—

—

11/2

21/2

13/4，2，21/4，21/2

6.4

6.8

7.5

8.0

8.6

9.6

10.3

—

—

—

—

—

—

—

21/2

4

23/4，3，31/2，4

6.8

7.3

8.0

8.4

9.1

10.0

10.7

11.6

—

—

—

—

—

—

4

6

41/2，5，51/2，6

7.3

7.7

8.4

8.9

9.5

10.5

11.2

12.1

13.4

—

—

—

—

—

6

10

7，8，9，10

—

8.3

9.0

9.5

10.1

11.1

11.7

12.7

14.0

14.9

16.2

—

—

—

10

16

11，12，14，16

—

9.0

9.7

10.2

10.8

11.8

12.4

13.4

14.7

15.6

16.9

18.8

20.2

—

16

24

18，20，22，24

—

—

10.4

10.9

11.5

12.5

13.2

14.1

15.4

16.4

17.7

19.6

20.9

22.7

注：当旋合长度为10P 时，中等级中径公差等于。

1)包含公称直径1。

公称直径范围

/in

优 选 直 径

/in

牙       数

12

10

8

6

5

4

3

21/2

2

11/2

11/4

1

＞

≤

中径和顶径公差

1¹⁾

11/2

1，11/8，11/4，13/8，11/2

10.7

11.4

12.5

13.8

—

—

—

—

—

—

—

—

11/2

21/2

13/4，2，21/4，21/2

11.3

12.0

13.0

14.4

15.4

—

—

—

—

—

—

—

21/2

4

23/4，3，31/2，4

11.9

12.6

13.6

15.0

16.0

17.4

—

—

—

—

—

—

4

6

41/2，5，51/2，6

—

13.3

14.3

15.7

16.7

18.1

20.1

—

—

—

—

—

6

10

7，8，9，10

—

14.2

15.2

16.6

17.6

19.0

21.0

22.4

24.3

—

—

—

10

16

11，12，14，16

—

—

16.2

17.6

18.7

20.0

22.0

23.5

25.4

28.2

30.3

—

16

24

18，20，22，24

—

—

17.3

18.7

19.7

21.1

23.1

24.6

26.5

29.3

31.4

34.1

注：当旋合长度为10P 时，自由级中径公差等于1¹/₂。

1)包含公称直径1。

公称直径范围

特殊顶径公差

公称直径范围

特殊顶径公差

＞

≤

＞

≤

1¹⁾

11/2

0.002

7

6

0.004

11/2

21/2

0.0025

6

16

0.005

21/2

4

0.003

16

24

0.006

1)包含公称直径1。

公称直径范围

/in

牙       数

20

16

12

10

8

6

5

4

3

21/2

2

11/2

11/4

1

＞

≤

外螺纹大径、中径和小径的基本偏差

1¹⁾

11/2

4.0

4.3

4.7

5.1

5.8

6.1

—

—

—

—

—

—

—

—

11/2

21/2

4.3

4.6

5.0

5.4

5.8

6.4

6.9

—

—

—

—

—

—

—

21/2

4

4.6

4.9

5.3

5.7

6.1

6.7

7.2

7.8

—

—

—

—

—

—

4

6

4.9

5.2

5.6

6.0

6.4

7.0

7.5

8.1

9.0

—

—

—

—

—

6

10

5.3

5.6

6.0

6.4

6.8

7.4

7.9

8.5

9.4

10.0

10.9

—

—

—

10

16

—

6.0

6.4

6.8

7.2

7.8

8.3

8.9

9.8

10.4

11.3

12.5

13.4

—

16

24

—

—

6.9

7.3

7.7

8.3

8.8

9.4

10.3

10.9

11.8

13.0

13.9

15.2

1)包含公称直径1。
