英制惠氏螺纹(B.S.W.,B.S.F.,Whit.S.和Whit.)

<- 上一项下一项 ->

公差

英制惠氏螺纹(B.S.W.,B.S.F.,Whit.S.和Whit.)分页导航

本页导航 广告链接

公差

公差带种类及其选用

惠氏螺纹的公差带种类及其选用
螺纹	公差带	用途
内螺纹 (nut)	中等(medium)	质量较高的一般螺纹件
内螺纹 (nut)	普通(normal)	大量生产的商品螺纹紧固件
外螺纹 (bolt)	紧密(close)	对螺距和牙型有特别高的精度要求、要求良好的紧密配合
	中等(medium)	质量较高的一般螺纹件
	自由(free)	大量生产的商品螺纹紧固件

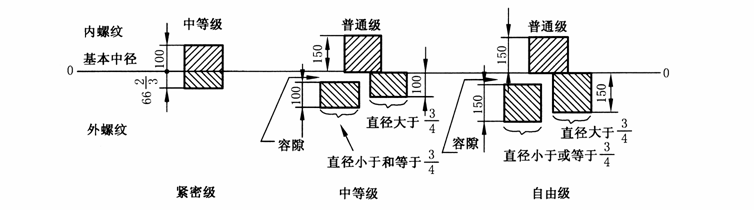

注：图中中等级外螺纹的中径公差大小为100个单位，而其他公差值大小则为其相比于前者公差大小的百分比。

公差带位置

公差带位置
分类	图形

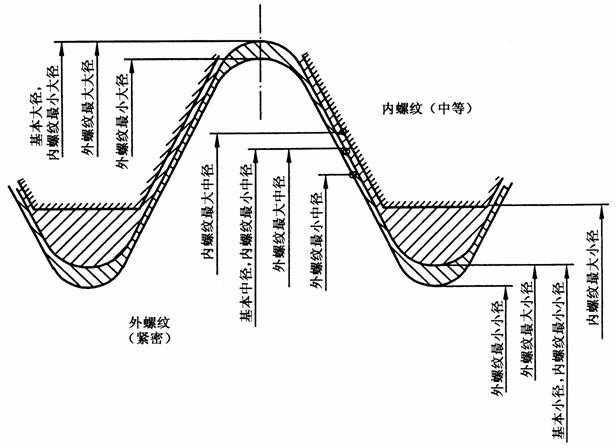

惠氏中等内螺纹与紧密外螺纹配合的公差带位置

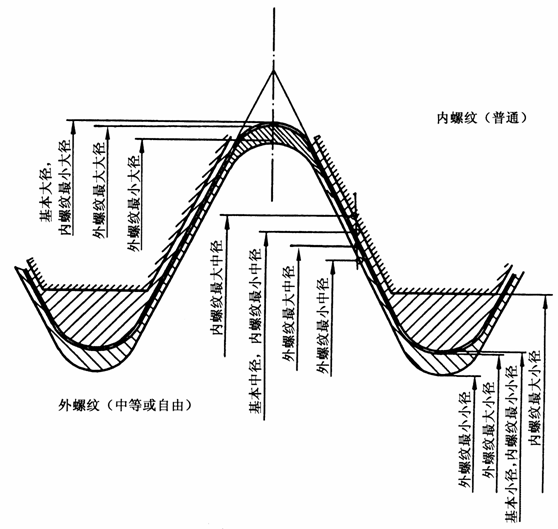

惠氏普通内螺纹与中等或自由外螺纹配合的公差带位置(直径小于或等于3/4in)
注：容隙(ALLOW ANCE)术语是美制螺纹和英制螺纹标准内的重要技术参数，但是米制螺纹标准不使用此术语，我国技术人员对此术语的翻译名称也不统一。在惠氏螺纹标准内，容隙对应米制普通螺纹的外螺纹基本偏差(es，负值)。

粗牙、紧密级外螺纹的公差和极限尺寸

粗牙、紧密级外螺纹的公差和极限尺寸 in
公称直径	牙数	大径			中径			小径
公称直径	牙数	max	公差	min	max	公差	min	max	公差	min
1/8	40	0.1250	0.0035	0.1215	0.1090	0.0019	0.1071	0.0930	0.0040	0.0890
3/16	24	0.1875	0.0043	0.1832	0.1608	0.0023	0.1585	0.1341	0.0050	0.1291
1/4	20	0.2500	0.0048	0.2452	0.2180	0.0026	0.2154	0.1860	0.0055	0.1805

5/16	18	0.3125	0.0052	0.3073	0.2769	0.0028	0.2741	0.2413	0.0059	0.2354
3/8	16	0.3750	0.0055	0.3695	0.3350	0.0030	0.3320	0.2950	0.0062	0.2888
7/16	14	0.4375	0.0059	0.4316	0.3918	0.0032	0.3886	0.3461	0.0067	0.3394

1/2	12	0.5000	0.0063	0.4937	0.4466	0.0034	0.4432	0.3932	0.0072	0.3860
9/16	12	0.5625	0.0065	0.5560	0.5091	0.0036	0.5055	0.4557	0.0074	0.4483
5/8	11	0.6250	0.0067	0.6183	0.5668	0.0037	0.5631	0.5076	0.0076	0.5010

11/16	11	0.6875	0.0068	0.6807	0.6293	0.0038	0.6255	0.5711	0.0077	0.5634
3/4	10	0.7500	0.0072	0.7428	0.6860	0.0040	0.6820	0.6220	0.0081	0.6139
7/8	9	0.8750	0.0076	0.8674	0.8039	0.0043	0.7996	0.7328	0.0086	0.7242

1	8	1.0000	0.0080	0.9920	0.9200	0.0045	0.9155	0.8400	0.0091	0.8309
1¹/₈	7	1.1250	0.0086	1.1164	1.0335	0.0048	1.0287	0.9420	0.0097	0.9323
1¹/₄	7	1.2500	0.0087	1.2413	1.1585	0.0049	1.1536	1.0670	0.0098	1.0572

1¹/₂	6	1.5000	0.0094	1.4906	1.3933	0.0053	1.3880	1.2866	0.0106	1.2760
1³/₄	5	1.7500	0.0102	1.7398	1.6219	0.0057	1.6162	1.4938	0.0115	1.4823
2	4.5	2.0000	0.0108	1.9892	1.8577	0.0061	1.8516	1.7154	0.0122	1.7032

2¹/₄	4	2.2500	0.0114	2.2386	2.0899	0.0064	2.0835	1.9298	0.0129	1.9169
2¹/₂	4	2.5000	0.0116	2.4884	2.3399	0.0066	2.3333	2.1798	0.0131	2.1667
2³/₄	3.5	2.7500	0.0123	2.7377	2.5670	0.0070	2.5600	2.3840	0.0139	2.3701

3	3.5	3.0000	0.0125	2.9875	2.8170	0.0072	2.8098	2.6340	0.0141	2.6199
3¹/₄	3.25	3.2500	0.0130	3.2370	3.0530	0.0074	3.0456	2.8560	0.0146	2.8414
3¹/₂	3.25	3.5000	0.0132	3.4868	3.3030	0.0076	3.2954	3.1060	0.0148	3.0912

3³/₄	3	3.7500	0.0136	3.7364	3.5366	0.0079	3.5287	3.3232	0.0154	3.3078
4	3	4.0000	0.0138	3.9862	3.7866	0.0080	3.7786	3.5732	0.0155	3.5577
4¹/₂	2.875	4.5000	0.0143	4.4857	4.2773	0.0084	4.2689	4.0546	0.0161	4.0385

5	2.75	5.0000	0.0148	4.9852	4.7672	0.0088	4.7584	4.5344	0.0166	4.5178
5¹/₂	2.625	5.5000	0.0153	5.4847	5.2561	0.0091	5.2470	5.0122	0.0171	4.9551
6	2.5	6.0000	0.0158	5.9842	5.7439	0.0094	5.7345	5.4878	0.0177	5.4701

粗牙、中等级内螺纹的公差和极限尺寸

粗牙、中等级内螺纹的公差和极限尺寸 in
公称直径	牙数	大径	中径			小径
公称直径	牙数	min	max	公差	min	max	公差	min
1/8	40	0.1250	0.1119	0.0029	0.1090	0.1020	0.0090	0.0930
3/16	24	0.1875	0.1643	0.0035	0.1608	0.1474	0.0133	0.1341
1/4	20	0.2500	0.2219	0.0039	0.2180	0.2030	0.0170	0.1860

5/16	18	0.3125	0.2811	0.0042	0.2769	0.2594	0.0181	0.2413
3/8	16	0.3750	0.3395	0.0045	0.3350	0.3145	0.0195	0.2950
7/16	14	0.4375	0.3966	0.0048	0.3918	0.3674	0.0213	0.3461

1/2	12	0.5000	0.4518	0.0052	0.4466	0.4169	0.0237	0.3932
9/16	12	0.5625	0.5144	0.0053	0.5091	0.4794	0.0237	0.4557
5/8	11	0.6250	0.5724	0.0056	0.5668	0.5338	0.0252	0.5086

11/16	11	0.6875	0.6351	0.0058	0.6293	0.5963	0.0252	0.5711
3/4	10	0.7500	0.6920	0.0060	0.6860	0.6490	0.0270	0.6220
7/8	9	0.8750	0.8103	0.0064	0.8039	0.7620	0.0292	0.7328

1	8	1.0000	0.9268	0.0068	0.9200	0.8720	0.0320	0.8400
1¹/₈	7	1.1250	1.0407	0.0072	1.0335	0.9776	0.0356	0.9420
1¹/₄	7	1.2500	1.1659	0.0074	1.1585	1.1026	0.0356	1.0670

1¹/₂	6	1.5000	1.4013	0.0080	1.3933	1.3269	0.0403	1.2866
1³/₄	5	1.7500	1.6305	0.0086	1.6219	1.5408	0.0470	1.4938
2	4.5	2.0000	1.8668	0.0091	1.8577	1.7668	0.0514	1.7154

2¹/₄	4	2.2500	2.0995	0.0096	2.0899	1.9868	0.0570	1.9298
2¹/₂	4	2.5000	2.3499	0.0100	2.3399	2.2368	0.0570	2.1798
2³/₄	3.5	2.7500	2.5774	0.0104	2.5670	2.4481	0.0641	2.3840

3	3.5	3.0000	2.8278	0.0108	2.8170	2.6981	0.0641	2.6340
3¹/₄	3.25	3.2500	3.0641	0.0111	3.0530	2.9245	0.0685	2.8560
3¹/₂	3.25	3.5000	3.3144	0.0114	3.3030	3.1745	0.0685	3.1060

3³/₄	3	3.7500	3.5484	0.0118	3.5366	3.3969	0.0737	3.3232
4	3	4.0000	3.7987	0.0121	3.7866	3.6469	0.0737	3.5732
4¹/₂	2.875	4.5000	4.2899	0.0126	4.2773	4.1312	0.0766	4.0546

5	2.75	5.0000	4.7803	0.0131	4.7672	4.6141	0.0797	4.5344
5¹/₂	2.625	5.5000	5.2698	0.0137	5.2561	5.0954	0.0832	5.0122
6	2.5	6.0000	5.7580	0.0141	5.7439	5.5748	0.0870	5.4878

粗牙、中等级外螺纹的公差和极限尺寸

粗牙、中等级外螺纹的公差和极限尺寸 in
(a)公称直径小于和等于3/4in
公称直径	牙数		大径						中径							小径
			不镀或镀前				镀后		不镀或镀前					镀后		不镀或镀前						镀后
			max	公差	min		max		max		公差		min	max		max		公差		min		max
1/8	40		0.1238	0.0045	0.1193		0.1250		0.1078		0.0029		0.1049	0.1090		0.0918		0.0061		0.0857		0.0930
3/16	24		0.1863	0.0055	0.1808		0.1870		0.1596		0.0035		0.1561	0.1608		0.1329		0.0076		0.1253		0.1341
1/4	20		0.2488	0.0061	0.2427		0.2500		0.2168		0.0039		0.2129	0.2180		0.1848		0.0084		0.1764		0.1860

5/16	18		0.3112	0.0066	0.3046		0.3125		0.2756		0.0042		0.2714	0.2769		0.2400		0.0089		0.2311		0.2413
3/8	16		0.3736	0.0070	0.3666		0.3750		0.3336		0.0045		0.3291	0.3350		0.2936		0.0095		0.2841		0.2950
7/16	14		0.4360	0.0075	0.4285		0.4375		0.3903		0.0048		0.3855	0.3918		0.3446		0.0101		0.3345		0.3461

1/2	12		0.4985	0.0081	0.4904		0.5000		0.4451		0.0052		0.4399	0.4466		0.3917		0.0110		0.3807		0.3932
9/16	12		0.5609	0.0082	0.5527		0.5625		0.5075		0.0053		0.5022	0.5071		0.4541		0.0111		0.4430		0.4557
5/8	11		0.6233	0.0086	0.6147		0.6250		0.5651		0.0056		0.5595	0.5668		0.5069		0.0116		0.4953		0.5086

11/16	11		0.6858	0.0088	0.6770		0.6875		0.6276		0.0058		0.6218	0.6293		0.5694		0.0118		0.5576		0.5711
3/4	10		0.7482	0.0092	0.7390		0.7500		0.6842		0.0060		0.6782	0.6860		0.6202		0.0123		0.6079		0.6220
(b)公称直径大于3/4in
公称直径		牙数		大径						中径							小径
公称直径		牙数		max		公差		min		max		公差			min		max		公差		min
7/8		9		0.8750		0.0097		0.8653		0.8039		0.0064			0.7975		0.7328		0.0131		0.7197
1		8		1.0000		0.0103		0.9897		0.9200		0.0068			0.9132		0.8400		0.0139		0.8261
1¹/₈		7		1.1250		0.0110		1.1140		1.0035		0.0072			1.0263		0.9420		0.0148		0.9272

1¹/₄		7		1.2500		0.0112		1.2388		1.1585		0.0074			1.1511		1.0670		0.0150		1.0520
1¹/₂		6		1.5000		0.0121		1.4879		1.3933		0.0080			1.3853		1.2866		0.0162		1.2704
1³/₄		5		1.7500		0.0131		1.7369		1.6219		0.0086			1.6133		1.4938		0.0175		1.4763

2		4.5		2.0000		0.0138		1.9862		1.8577		0.0091			1.8486		1.7154		0.0185		1.6969
2¹/₄		4		2.2500		0.0146		2.2354		2.0899		0.0096			2.0803		1.9298		0.0196		1.9102
2¹/₂		4		2.5000		0.0150		2.4850		2.3399		0.0100			2.3299		2.1798		0.0200		2.1598

2³/₄		3.5		2.7500		0.0157		2.7343		2.5670		0.0104			2.5566		2.3840		0.0211		2.3629
3		3.5		3.0000		0.0161		2.9839		2.8170		0.0108			2.8062		2.6340		0.0215		2.6125
3¹/₄		3.25		3.2500		0.0167		3.2333		3.0530		0.0111			3.0419		2.8560		0.0222		2.8338

3¹/₂		3.25		3.5000		0.0170		3.4830		3.3030		0.0114			3.2916		3.1060		0.0225		3.0835
3³/₄		3		3.7500		0.0176		3.7324		3.5366		0.0118			3.5247		3.3232		0.0234		3.2998
4		3		4.0000		0.0178		3.9822		3.7866		0.0121			3.7745		3.5732		0.0236		3.5496

4¹/₂		2.875		4.5000		0.0185		4.4815		4.2773		0.0126			4.2647		4.0546		0.0244		4.0302
5		2.75		5.0000		0.0192		4.9808		4.7672		0.0131			4.7541		4.5344		0.0252		4.5092
5		2.625		5.5000		0.0198		5.4802		5.2561		0.0137			5.2424		5.0122		0.0260		4.9862
6		2.5		6.0000		0.0205		5.9795		5.7439		0.0141			5.7298		5.4878		0.0268		5.4610

粗牙、普通级内螺纹的公差和极限尺寸

粗牙、普通级内螺纹的公差和极限尺寸 in
公称直径	牙数	大径	中径			小径
公称直径	牙数	min	max	公差	min	max	公差	min
1/8	40	0.1250	0.1133	0.0043	0.1090	0.1020	0.0090	0.0930
3/16	24	0.1875	0.1660	0.0052	0.1608	0.1474	0.0133	0.1341
1/4	20	0.2500	0.2238	0.0058	0.2180	0.2030	0.0170	0.1860

5/16	18	0.3125	0.2832	0.0063	0.2769	0.2594	0.0181	0.2413
3/8	16	0.3750	0.3418	0.0068	0.3350	0.3145	0.0195	0.2950
7/16	14	0.4375	0.3991	0.0073	0.3918	0.3674	0.0213	0.3461

1/2	12	0.5000	0.4543	0.0077	0.4466	0.4169	0.0237	0.3932
9/16	12	0.5625	0.5171	0.0080	0.5091	0.4794	0.0237	0.4557
5/8	11	0.6250	0.5752	0.0084	0.5668	0.5338	0.0252	0.5086

11/16	11	0.6875	0.6379	0.0086	0.6293	0.5963	0.0252	0.5711
3/4	10	0.7500	0.6950	0.0090	0.6860	0.6490	0.0270	0.6220
7/8	9	0.8750	0.8135	0.0096	0.8039	0.7620	0.0292	0.7328

1	8	1.0000	0.9302	0.0102	0.9200	0.8720	0.0320	0.8400
1¹/₈	7	1.1250	1.0442	0.0107	1.0335	0.9776	0.0356	0.9420
1¹/₄	7	1.2500	1.1696	0.0111	1.1585	1.1026	0.0356	1.0670

1¹/₂	6	1.5000	1.4053	0.0120	1.3933	1.3269	0.0403	1.2866
1³/₄	5	1.7500	1.6348	0.0129	1.6219	1.5408	0.0470	1.4938
2	4.5	2.0000	1.8714	0.0137	1.8577	1.7668	0.0514	1.7154

2¹/₄	4	2.2500	2.1043	0.0144	2.0899	1.9868	0.0570	1.9298
2¹/₂	4	2.5000	2.3548	0.0149	2.3399	2.2368	0.0570	2.1798
2³/₄	3.5	2.7500	2.5827	0.0157	2.5670	2.4481	0.0641	2.3840

3	3.5	3.0000	2.8331	0.0161	2.8170	2.6981	0.0641	2.6340
3¹/₄	3.25	3.2500	3.0697	0.0167	3.0530	2.9245	0.0685	2.8560
3¹/₂	3.25	3.5000	3.3201	0.0171	3.3030	3.1745	0.0685	3.1060

3³/₄	3	3.7500	3.5543	0.0177	3.5366	3.3969	0.0737	3.3232
4	3	4.0000	3.8047	0.0181	3.7866	3.6469	0.0737	3.5732
4¹/₂	2.875	4.5000	4.2962	0.0189	4.2773	4.1312	0.0766	4.0546

5	2.75	5.0000	4.7869	0.0197	4.7672	4.6141	0.0797	4.5344
5¹/₂	2.625	5.5000	5.2766	0.0205	5.2561	5.0954	0.0832	5.0122
6	2.5	6.0000	5.7651	0.0212	5.7439	5.5748	0.0870	5.4878

粗牙、自由级外螺纹的公差和极限尺寸

粗牙、自由级外螺纹的公差和极限尺寸 in
(a)公称直径小于和等于3/4in
公称直径	牙数		大径						中径							小径
			不镀或镀前				镀后		不镀或镀前					镀后		不镀或镀前						镀后
			max	公差	min		max		max		公差		min	max		max		公差		min		max
1/8	40		0.1238	0.0059	0.1179		0.1250		0.1078		0.0043		0.1035	0.1090		0.0918		0.0075		0.0843		0.0930
3/16	24		0.1863	0.0072	0.1791		0.1870		0.1596		0.0052		0.1544	0.1608		0.1329		0.0093		0.1236		0.1341
1/4	20		0.2488	0.0080	0.2408		0.2500		0.2168		0.0058		0.2110	0.2180		0.1848		0.0103		0.1745		0.1860

5/16	18		0.3112	0.0087	0.3025		0.3125		0.2756		0.0063		0.2693	0.2769		0.2400		0.0110		0.2290		0.2413
3/8	16		0.3736	0.0093	0.3643		0.3750		0.3336		0.0068		0.3268	0.3350		0.2936		0.0118		0.2818		0.2950
7/16	14		0.4360	0.0100	0.4260		0.4375		0.3903		0.0073		0.3830	0.3918		0.3446		0.0126		0.3320		0.3461

1/2	12		0.4985	0.0106	0.4879		0.5000		0.4451		0.0077		0.4374	0.4466		0.3917		0.0135		0.3782		0.3932
9/16	12		0.5609	0.0109	0.5500		0.5625		0.5075		0.0080		0.4995	0.5071		0.4541		0.0138		0.4403		0.4557
5/8	11		0.6233	0.0114	0.6119		0.6250		0.5651		0.0084		0.5567	0.5668		0.5069		0.0144		0.4925		0.5086

11/16	11		0.6858	0.0116	0.6742		0.6875		0.6276		0.0086		0.6190	0.6293		0.5694		0.0146		0.5548		0.5711
3/4	10		0.7482	0.0122	0.7360		0.7500		0.6842		0.0090		0.6752	0.6860		0.6202		0.0153		0.6049		0.6220
(b)公称直径大于3/4in
公称直径		牙数		大径						中径							小径
公称直径		牙数		max		公差		min		max		公差			min		max		公差		min
7/8		9		0.8750		0.0129		0.8621		0.8039		0.0096			0.7943		0.7328		0.0163		0.7165
1		8		1.0000		0.0137		0.9863		0.9200		0.0102			0.9098		0.8400		0.0173		0.8227
1¹/₈		7		1.1250		0.0145		1.1105		1.0035		0.0107			1.0228		0.9420		0.0183		0.9237

1¹/₄		7		1.2500		0.0149		1.2351		1.1585		0.0111			1.1474		1.0670		0.0187		1.0483
1¹/₂		6		1.5000		0.0161		1.4839		1.3933		0.012			1.3813		1.2866		0.0202		1.2664
1³/₄		5		1.7500		0.0174		1.7326		1.6219		0.0129			1.6090		1.4938		0.0218		1.4720

2		4.5		2.0000		0.0184		1.9816		1.8577		0.0137			1.8440		1.7154		0.0231		1.6923
2¹/₄		4		2.2500		0.0194		2.2306		2.0899		0.0144			2.0755		1.9298		0.0244		1.9054
2¹/₂		4		2.5000		0.0199		2.4801		2.3399		0.0149			2.3250		2.1798		0.0249		2.1549

2³/₄		3.5		2.7500		0.0210		2.7290		2.5670		0.0157			2.5513		2.3840		0.0264		2.3576
3		3.5		3.0000		0.0214		2.9886		2.8170		0.0161			2.8009		2.6340		0.0268		2.6072
3¹/₄		3.25		3.2500		0.0223		3.2277		3.0530		0.0167			3.0363		2.8560		0.0278		2.8282

3¹/₂		3.25		3.5000		0.0227		3.4773		3.3030		0.0171			3.2859		3.1060		0.0282		3.0778
3³/₄		3		3.7500		0.0235		3.7265		3.5366		0.0177			3.5189		3.3232		0.0293		3.2939
4		3		4.0000		0.0239		3.9761		3.7866		0.0181			3.7685		3.5732		0.0296		3.5436

4¹/₂		2.875		4.5000		0.0248		4.4752		4.2773		0.0189			4.2584		4.0546		0.0307		4.0239
5		2.75		5.0000		0.0257		4.9743		4.7672		0.0197			4.7475		4.5344		0.0318		4.5026
5		2.625		5.5000		0.0267		5.4733		5.2561		0.0205			5.2356		5.0122		0.0328		4.9794
6		2.5		6.0000		0.0275		5.9725		5.7439		0.0212			5.7227		5.4878		0.0339		5.4539

细牙、紧密级外螺纹的公差和极限尺寸

细牙、紧密级外螺纹的公差和极限尺寸 in
公称直径	牙数	大径			中径			小径
公称直径	牙数	max	公差	min	max	公差	min	max	公差	min
3/16	32	0.1875	0.0040	0.1835	0.1675	0.0022	0.1653	0.1475	0.0045	0.1430
7/32	28	0.2188	0.0043	0.2145	0.1959	0.0024	0.1935	0.1730	0.0049	0.1681
1/4	26	0.2500	0.0045	0.2455	0.2254	0.0025	0.2229	0.2008	0.0050	0.1958

9/32	26	0.2812	0.0046	0.2766	0.2566	0.0026	0.2540	0.2320	0.0051	0.2269
5/16	22	0.3125	0.0048	0.3077	0.2834	0.0027	0.2807	0.2543	0.0055	0.2488
3/8	20	0.3750	0.0051	0.3699	0.3430	0.0029	0.3401	0.3110	0.0058	0.3052

7/16	18	0.4375	0.0055	0.4320	0.4019	0.0031	0.3988	0.3663	0.0062	0.3601
1/2	16	0.5000	0.0058	0.4942	0.4600	0.0033	0.4567	0.4200	0.0065	0.4135
9/16	16	0.5625	0.0059	0.5566	0.5225	0.0034	0.5191	0.4825	0.0066	0.4759

5/8	14	0.6250	0.0063	0.6187	0.5793	0.0036	0.5757	0.5336	0.0071	0.5265
11/16	14	0.6875	0.0064	0.6711	0.6418	0.0037	0.6381	0.5961	0.0072	0.5889
3/4	12	0.7500	0.0068	0.7432	0.6966	0.0039	0.6927	0.6432	0.0077	0.6355

7/8	11	0.8750	0.0072	0.8678	0.8468	0.0042	0.8126	0.7586	0.0081	0.7505
1	10	1.0000	0.0076	0.9924	0.9360	0.0044	0.9316	0.8720	0.0085	0.8635

1¹/₈	9	1.1250	0.0079	1.1171	1.0539	0.0046	1.0493	0.9828	0.0089	0.9739
1¹/₄	9	1.2500	0.0084	1.2419	1.1789	0.0048	1.1741	1.1078	0.0091	1.0987
1³/₈	8	1.3750	0.0085	1.3665	1.2950	0.0050	1.2900	1.2150	0.0096	1.2054

1¹/₂	8	1.5000	0.0087	1.4913	1.4200	0.0052	1.4148	1.3400	0.0098	1.3302
1⁵/₈	8	1.6250	0.0088	1.6162	1.5450	0.0053	1.5397	1.4650	0.0099	1.4551
1³/₄	7	1.7500	0.0093	1.7407	1.6585	0.0055	1.6530	1.5670	0.0104	1.5566

2	7	2.0000	0.0095	1.9905	1.9085	0.0058	1.9027	1.8170	0.0107	1.8063
2¹/₄	6	2.2500	0.0102	2.2398	2.1433	0.0061	2.1372	2.0366	0.0114	2.0252
2¹/₂	6	2.5000	0.0104	2.4896	2.3933	0.0063	2.3870	2.2866	0.0116	2.2750
2³/₄	6	2.7500	0.0106	2.7394	2.6433	0.0065	2.6368	2.5366	0.0119	2.5247
3	5	3.0000	0.0113	2.9887	2.8719	0.0069	2.8650	2.7438	0.0127	2.7311

细牙、中等级内螺纹的公差和极限尺寸

细牙、中等级内螺纹的公差和极限尺寸 in
公称直径	牙数	大径	中径			小径
公称直径	牙数	min	max	公差	min	max	公差	min
3/16	32	0.1875	0.1708	0.0033	0.1675	0.1577	0.0102	0.1475
7/32	28	0.2188	0.1995	0.0036	0.1959	0.1841	0.0111	0.1730
1/4	26	0.2500	0.2291	0.0037	0.2254	0.2125	0.0117	0.2008

9/32	26	0.2812	0.2605	0.0039	0.2566	0.2437	0.0117	0.2320
5/16	22	0.3125	0.2875	0.0041	0.2834	0.2684	0.0141	0.2543
3/8	20	0.3750	0.3474	0.0044	0.3430	0.3280	0.0170	0.3110

7/16	18	0.4375	0.4066	0.0047	0.4019	0.3844	0.0181	0.3663
1/2	16	0.5000	0.4650	0.0050	0.4600	0.4395	0.0195	0.4200
9/16	16	0.5625	0.5277	0.0052	0.5225	0.5020	0.0195	0.4825

5/8	14	0.6250	0.5847	0.0054	0.5793	0.5549	0.0213	0.5336
11/16	14	0.6875	0.6474	0.0056	0.6418	0.6174	0.0213	0.5961
3/4	12	0.7500	0.7025	0.0059	0.6966	0.6669	0.0237	0.6432

7/8	11	0.8750	0.8230	0.0062	0.8468	0.7838	0.0252	0.7586
1	10	1.0000	0.9426	0.0066	0.9360	0.8990	0.0270	0.8720
1¹/₈	9	1.1250	1.0608	0.0069	1.0539	1.0120	0.0292	0.9828
1¹/₄	9	1.2500	1.1861	0.0072	1.1789	1.1370	0.0292	1.1078
1³/₈	8	1.3750	1.3025	0.0075	1.2950	1.2470	0.0320	1.2150

1¹/₂	8	1.5000	1.4277	0.0077	1.4200	1.3720	0.0320	1.3400
1⁵/₈	8	1.6250	1.5529	0.0079	1.5450	1.4970	0.0320	1.4650
1³/₄	7	1.7500	1.6668	0.0083	1.6585	1.6026	0.0356	1.5670

2	7	2.0000	1.9172	0.0087	1.9085	1.8526	0.0356	1.8170
2¹/₄	6	2.2500	2.1525	0.0092	2.1433	2.0769	0.0403	2.0366
2¹/₂	6	2.5000	2.4028	0.0095	2.3933	2.3269	0.0403	2.2866

2³/₄	6	2.7500	2.6531	0.0098	2.6433	2.5769	0.0403	2.5366
3	5	3.0000	2.8822	0.0103	2.8719	2.7908	0.0470	2.7438

细牙、中等级外螺纹的公差和极限尺寸

细牙、中等级外螺纹的公差和极限尺寸 in
(a)公称直径小于和等于3/4in
公称直径	牙数		大径						中径							小径
			不镀或镀前				镀后		不镀或镀前					镀后		不镀或镀前						镀后
			max	公差	min		max		max		公差		min	max		max		公差		min		max
3/16	32		0.1864	0.0051	0.1813		0.1875		0.1664		0.0033		0.1631	0.1675		0.1464		0.0068		0.1396		0.1475
7/32	28		0.2177	0.0055	0.2122		0.2188		0.1948		0.0036		0.1912	0.1959		0.1719		0.0074		0.1645		0.1730
1/4	26		0.2489	0.0057	0.2432		0.2500		0.2243		0.0037		0.2206	0.2254		0.1997		0.0076		0.1921		0.2008

9/32	26		0.2800	0.0059	0.2741		0.2812		0.2554		0.0039		0.2515	0.2566		0.2308		0.0078		0.2230		0.2320
5/16	22		0.3113	0.0062	0.3051		0.3125		0.2822		0.0041		0.2781	0.2834		0.2531		0.0084		0.2447		0.2543
3/8	20		0.3737	0.0066	0.3671		0.3750		0.3417		0.0044		0.3373	0.3430		0.3097		0.0089		0.3008		0.3110

7/16	18		0.4361	0.0071	0.4290		0.4375		0.4005		0.0047		0.3958	0.4019		0.3649		0.0094		0.3555		0.3663
1/2	16		0.4985	0.0075	0.4910		0.5000		0.4585		0.0050		0.4535	0.4600		0.4185		0.0100		0.4085		0.4200
9/16	16		0.5610	0.0077	0.5533		0.5625		0.5210		0.0052		0.5158	0.5225		0.4810		0.0102		0.4708		0.4825

5/8	14		0.6234	0.0081	0.6153		0.6250		0.5777		0.0054		0.5793	0.5793		0.5320		0.0107		0.5213		0.5336
11/16	14		0.6858	0.0083	0.6775		0.6875		0.6401		0.0056		0.6418	0.6418		0.5944		0.0109		0.5835		0.5961
3/4	12		0.7482	0.0088	0.7394		0.7500		0.6948		0.0059		0.6966	0.6966		0.6414		0.0117		0.6297		0.6432
(b)公称直径大于3/4in
公称直径		牙数		大径						中径							小径
公称直径		牙数		max		公差		min		max		公差			min		max		公差		min
7/8		11		0.8750		0.0092		0.8658		0.8168		0.0062			0.8106		0.7586		0.0122		0.7464
1		10		1.0000		0.0098		0.9902		0.9360		0.0066			0.9294		0.8720		0.0129		0.8591
1¹/₈		9		1.1250		0.0102		1.1148		1.0539		0.0069			1.0470		0.9828		0.0136		0.9692

1¹/₄		9		1.2500		0.0105		1.2395		1.1789		0.0072			1.1717		1.1078		0.0139		1.0939
1³/₈		8		1.3750		0.0110		1.3640		1.2950		0.0075			1.2875		1.2150		0.0146		1.2004
1¹/₂		8		1.5000		0.0112		1.4888		1.4200		0.0077			1.4123		1.3400		0.0148		1.3252

1⁵/₈		8		1.6250		0.0115		1.6135		1.5450		0.0079			1.5371		1.4650		0.0150		1.4500
1³/₄		7		1.7500		0.0120		1.7380		1.6585		0.0083			1.6502		1.5670		0.0158		1.5512
2		7		2.0000		0.0124		1.9876		1.9085		0.0087			1.8998		1.8170		0.0162		1.8008

2¹/₄		6		2.2500		0.0132		2.2368		2.1433		0.0092			2.1341		2.0366		0.0173		2.0193
2¹/₂		6		2.5000		0.0136		2.4864		2.3933		0.0095			2.3838		2.2866		0.0177		2.2689
2³/₄		6		2.7500		0.0139		2.7361		2.6433		0.0098			2.6335		2.5366		0.0180		2.5186
3		5		3.0000		0.0148		2.9852		2.8719		0.0103			2.8616		2.7438		0.0193		2.7245

细牙、普通级内螺纹的公差和极限尺寸

细牙、普通级内螺纹的公差和极限尺寸　　　　　　　　　　　　　　　　in
公称直径	牙数	大径	中径			小径
公称直径	牙数	min	max	公差	min	max	公差	min
3/16	32	0.1875	0.1725	0.0050	0.1675	0.1577	0.0102	0.1475
7/32	28	0.2188	0.2012	0.0053	0.1959	0.1841	0.0111	0.1730
1/4	26	0.2500	0.2310	0.0056	0.2254	0.2125	0.0117	0.2008

9/32	26	0.2812	0.2624	0.0058	0.2566	0.2437	0.0117	0.2320
5/16	22	0.3125	0.2896	0.0062	0.2834	0.2684	0.0141	0.2543
3/8	20	0.3750	0.3496	0.0066	0.3430	0.3280	0.0170	0.3110

7/16	18	0.4375	0.4089	0.0070	0.4019	0.3844	0.0181	0.3663
1/2	16	0.5000	0.4674	0.0074	0.4600	0.4395	0.0195	0.4200
9/16	16	0.5625	0.5302	0.0077	0.5225	0.5020	0.0195	0.4825

5/8	14	0.6250	0.5874	0.0081	0.5793	0.5549	0.0213	0.5336
11/16	14	0.6875	0.6502	0.0084	0.6418	0.6174	0.0213	0.5961
3/4	12	0.7500	0.7054	0.0088	0.6966	0.6669	0.0237	0.6432

7/8	11	0.8750	0.8261	0.0093	0.8468	0.7838	0.0252	0.7586
1	10	1.0000	0.9459	0.0099	0.9360	0.8990	0.0270	0.8720

1¹/₈	9	1.1250	1.0643	0.0104	1.0539	1.0120	0.0292	0.9828
1¹/₄	9	1.2500	1.1897	0.0108	1.1789	1.1370	0.0292	1.1078
1³/₈	8	1.3750	1.3063	0.0113	1.2950	1.2470	0.0320	1.2150

1¹/₂	8	1.5000	1.4316	0.0116	1.4200	1.3720	0.0320	1.3400
1⁵/₈	8	1.6250	1.5569	0.0119	1.5450	1.4970	0.0320	1.4650
1³/₄	7	1.7500	1.6709	0.0124	1.6585	1.6026	0.0356	1.5670

2	7	2.0000	1.9215	0.0130	1.9085	1.8526	0.0356	1.8170
2¹/₄	6	2.2500	2.1570	0.0137	2.1433	2.0769	0.0403	2.0366
2¹/₂	6	2.5000	2.4075	0.0142	2.3933	2.3269	0.0403	2.2866

2³/₄	6	2.7500	2.6580	0.0147	2.6433	2.5769	0.0403	2.5366
3	5	3.0000	2.8874	0.0155	2.8719	2.7908	0.0470	2.7438

细牙、自由级外螺纹的公差和极限尺寸

细牙、自由级外螺纹的公差和极限尺寸 in
(a)公称直径小于和等于3/4in
公称直径	牙数		大径						中径							小径
			不镀或镀前				镀后		不镀或镀前					镀后		不镀或镀前						镀后
			max	公差	min		max		max		公差		min	max		max		公差		min		max
3/16	32		0.1864	0.0068	0.1796		0.1875		0.1664		0.0050		0.1614	0.1675		0.1464		0.0085		0.1379		0.1475
7/32	28		0.2177	0.0072	0.2105		0.2188		0.1948		0.0053		0.1895	0.1959		0.1719		0.0091		0.1628		0.1730
1/4	26		0.2489	0.0076	0.2413		0.2500		0.2243		0.0056		0.2187	0.2254		0.1997		0.0095		0.1902		0.2008

9/32	26		0.2800	0.0078	0.2722		0.2812		0.2554		0.0058		0.2496	0.2566		0.2308		0.0097		0.2211		0.2320
5/16	22		0.3113	0.0083	0.3030		0.3125		0.2822		0.0062		0.2760	0.2834		0.2531		0.0105		0.2426		0.2543
3/8	20		0.3737	0.0088	0.3649		0.3750		0.3417		0.0066		0.3351	0.3430		0.3097		0.0111		0.2986		0.3110

7/16	18		0.4361	0.0094	0.4267		0.4375		0.4005		0.0070		0.3935	0.4019		0.3649		0.0117		0.3532		0.3663
1/2	16		0.4985	0.0099	0.4886		0.5000		0.4585		0.0074		0.4511	0.4600		0.4185		0.0124		0.4061		0.4200
9/16	16		0.5610	0.0102	0.5508		0.5625		0.5210		0.0077		0.5133	0.5225		0.4810		0.0127		0.4683		0.4825

5/8	14		0.6234	0.0108	0.6126		0.6250		0.5777		0.0081		0.5696	0.5793		0.5320		0.0134		0.5186		0.5336
11/16	14		0.6858	0.0111	0.6747		0.6875		0.6401		0.0084		0.6317	0.6418		0.5944		0.0137		0.5807		0.5961
3/4	12		0.7482	0.0117	0.7365		0.7500		0.6948		0.0088		0.6860	0.6966		0.6414		0.0146		0.6268		0.6432
(b)公称直径大于3/4in
公称直径		牙数		大径						中径							小径
公称直径		牙数		max		公差		min		max		公差			min		max		公差		min
7/8		11		0.8750		0.0123		0.8627		0.8168		0.0093			0.8075		0.7586		0.0153		0.7433
1		10		1.0000		0.0131		0.9869		0.9360		0.0099			0.9261		0.8720		0.0162		0.8558
1¹/₈		9		1.1250		0.0137		1.1113		1.0539		0.0104			1.0435		0.9828		0.0171		0.9657

1¹/₄		9		1.2500		0.0141		1.2359		1.1789		0.0108			1.1681		1.1078		0.0175		1.0903
1³/₈		8		1.3750		0.0148		1.3602		1.2950		0.0113			1.2837		1.2150		0.0184		1.1966
1¹/₂		8		1.5000		0.0151		1.4849		1.4200		0.0116			1.4084		1.3400		0.0187		1.3213

1⁵/₈		8		1.6250		0.0155		1.6095		1.5450		0.0119			1.5331		1.4650		0.0190		1.4460
1³/₄		7		1.7500		0.0162		1.7338		1.6585		0.0124			1.6461		1.5670		0.0200		1.5470
2		7		2.0000		0.0168		1.9832		1.9085		0.0130			1.8955		1.8170		0.0205		1.7932

2¹/₄		6		2.2500		0.0178		2.2322		2.1433		0.0137			2.1296		2.0366		0.0219		2.0147
2¹/₂		6		2.5000		0.0183		2.4817		2.3933		0.0142			2.3791		2.2866		0.0224		2.2642
2³/₄		6		2.7500		0.0188		2.7312		2.6433		0.0147			2.6286		2.5366		0.0229		2.5137
3		5		3.0000		0.0199		2.9801		2.8719		0.0155			2.8564		2.7438		0.0244		2.7194

选择组合系列、中等和自由级外螺纹的容隙值

选择组合系列、中等和自由级外螺纹的容隙值　　　　　　　　　 0.001in
牙数	在大径、中径和小径上的容隙
	公称直径	＞	1/8	1/4	1/2
	公称直径	≤	1/4	1/2	3/4
40，36			1.1	1.2	1.2
32，28			1.2	1.3	1.3
26，24			1.2	1.3	1.4

20				1.4	1.5
18，16				1.5	1.6
14，12					1.8

选择组合系列、紧密级外螺纹的公差

选择组合系列、紧密级外螺纹的公差　　　　　　　　　　　　　　　　0.001in
牙数	中径公差														大径公差	小径公差
	公称直径	＞	1/8	1/4	1/2	3/4	1¹/₄	2	3	4	6	8	11	15	在中径公差再加上下列数据
	公称直径	≤	1/4	1/2	3/4	1¹/₄	2	3	4	6	8	11	15	20	在中径公差再加上下列数据
40，36			2.4	2.6	2.8	3.0	3.2								1.7	2.2
32，28			2.5	2.7	2.9	3.1	3.3								1.9	2.5
26，24			2.8	3.0	3.1	3.3	3.6	3.8							2.0	2.7

20				3.0	3.2	3.4	3.6	3.9							2.2	2.9
18，16				3.4	3.6	3.7	4.0	4.2	4.4	4.7					2.5	3.2
14，12					4.0	4.2	4.4	4.6	4.9	5.1					2.9	3.8

11，10						4.3	4.5	4.7	4.9	5.2	5.5				3.2	4.1
8						4.7	5.0	5.2	5.4	5.7	6.0	6.2			3.5	4.6

6							5.6	5.8	6.0	6.3	6.6	6.8	7.1		4.1	5.3
4								6.6	6.9	7.1	7.4	7.7	8.0	8.3	5.0	6.5

选择组合系列、中等级内螺纹的公差

选择组合系列、中等级内螺纹的公差　　　　　　　　　　　　　　　　0.001in
牙数	中径公差														小径公差
	公称直径	＞	1/8	1/4	1/2	3/4	1¹/₄	2	3	4	6	8	11	15	公差总量
	公称直径	≤	1/4	1/2	3/4	1¹/₄	2	3	4	6	8	11	15	20	公差总量
40，36			3.7	4.0	4.2	4.5	4.9								9.6
32，28			3.8	4.1	4.3	4.6	5.0								11.1
26，24			4.1	4.4	4.7	5.0	5.4	5.7							13.3

20				4.5	4.8	5.1	5.5	5.8							17.0
18，16				5.1	5.3	5.6	6.0	6.3	6.7	7.0					19.5
14，12					6.0	6.2	6.6	7.0	7.3	7.7					23.7

11，10						6.4	6.7	7.1	7.4	7.8	8.2				27.0
8						7.1	7.5	7.8	8.2	8.5	8.9	9.4			32.0
6							8.4	8.7	9.0	9.4	9.8	10.2	10.7		40.3

4								10.0	10.3	10.7	11.1	11.5	11.9	12.4	57.0

选择组合系列、中等级外螺纹的公差

选择组合系列、中等级外螺纹的公差　　　　　　　　　　　　　　　　0.001in
牙数	中径公差														大径公差	小径公差
	公称直径	＞	1/8	1/4	1/2	3/4	1¹/₄	2	3	4	6	8	11	15	在中径公差再加上下列数据
	公称直径	≤	1/4	1/2	3/4	1¹/₄	2	3	4	6	8	11	15	20	在中径公差再加上下列数据
40，36			3.7	4.0	4.2	4.5	4.9								1.7	3.3
32，28			3.8	4.1	4.3	4.6	5.0								1.9	3.8
26，24			4.1	4.4	4.7	5.0	5.4	5.7							2.0	4.1

20				4.5	4.8	5.1	5.5	5.8							2.2	4.5
18，16				5.1	5.3	5.6	6.0	6.3	6.7	7.0					2.5	5.0
14，12					6.0	6.2	6.6	7.0	7.3	7.7					2.9	5.8

11，10						6.4	6.7	7.1	7.4	7.8	8.2				3.2	6.3
8						7.1	7.5	7.8	8.2	8.5	8.9	9.4			3.5	7.1

6							8.4	8.7	9.0	9.4	9.8	10.2	10.7		4.1	8.2
4								10.0	10.3	10.7	11.1	11.5	11.9	12.4	5.0	10.0

选择组合系列、普通级内螺纹的公差

选择组合系列、普通级内螺纹的公差　　　　　　　　　　　　　　　　0.001in
牙数	中径公差														小径公差
	公称直径	＞	1/8	1/4	1/2	3/4	1¹/₄	2	3	4	6	8	11	15	公差总量
	公称直径	≤	1/4	1/2	3/4	1¹/₄	2	3	4	6	8	11	15	20	公差总量
40，36			5.6	6.0	6.3	6.8	7.3								9.6
32，28			5.7	6.2	6.5	6.9	7.5								11.1
26，24			6.2	6.7	7.1	7.5	8.0	8.6							13.3

20				6.8	7.2	7.7	8.2	8.7							17.0
18，16				7.6	8.0	8.4	9.0	9.5	10.0	10.6					19.5
14，12					8.9	9.4	9.9	10.4	10.9	11.5					23.7

11，10						9.6	10.1	10.7	11.1	11.7	12.3				27.0
8						10.7	11.2	11.8	12.2	12.8	13.4	14.0			32.0

6							12.5	13.1	13.6	14.1	14.8	15.4	16.1		40.3
4								14.9	15.4	16.0	16.6	17.2	17.9	18.7	57.0

选择组合系列、自由级外螺纹的公差

选择组合系列、自由级外螺纹的公差　　　　　　　　　　　　　　　　0.001in
牙数	中径公差														大径公差	小径公差
	公称直径	＞	1/8	1/4	1/2	3/4	1¹/₄	2	3	4	6	8	11	15	在中径公差再加上下列数据
	公称直径	≤	1/4	1/2	3/4	1¹/₄	2	3	4	6	8	11	15	20	在中径公差再加上下列数据
26，24			6.2	6.7	7.1	7.5	8.0	8.6							2.0	4.1
															2.2	4.5
20				6.8	7.2	7.7	8.2	8.7
18，16				7.6	8.0	8.4	9.0	9.5	10.0	10.6					2.5	5.0
14，12					8.6	9.4	9.9	10.4	10.9	11.5					2.9	5.8

11，10						9.6	10.1	10.7	11.1	11.7	12.3				3.2	6.3
8						10.7	11.2	11.8	12.2	12.8	13.4	14.0			3.5	7.1

6							12.5	13.1	13.6	14.1	14.8	15.4	16.1		4.1	8.2
4								14.9	15.4	16.0	16.6	17.2	17.9	18.7	5.0	10.0

<- 上一项下一项 ->
