米制锯齿形螺纹(3°/30°)(B)

<- 上一项下一项 ->

公差

米制锯齿形螺纹(3°/30°)(B)分页导航

本页导航 广告链接

公差

公差带的位置

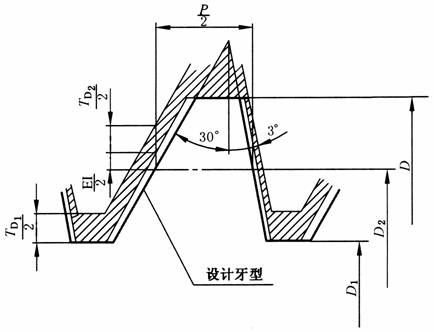

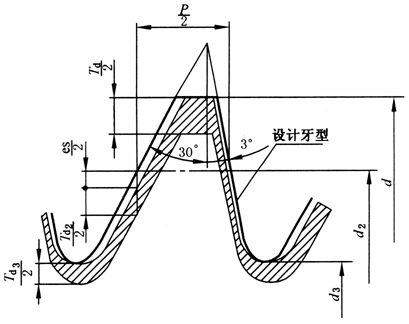

公差带的位置
类型	图形
内螺纹
外螺纹

类型

图形

内

螺

纹

外

螺

纹

基本偏差

米制锯齿形螺纹的基本偏差 μm
螺距 P/mm	外螺纹 d₂	内螺纹 D₂	螺距 P/mm	外螺纹 d₂	内螺纹 D₂
螺距 P/mm	c es	A EI	螺距 P/mm	c es	A EI
2	-150	+560	18	-400	+1 090
3	-170	+600	20	-425	+1 150
4	-190	+630	22	-450	+1 220
5	-212	+670	24	-475	+1 280
6	-236	+710	28	-500	+1 450
7	-250	+750	32	-530	+1 550
8	-265	+750	36	-560	+1 650
9	-280	+800	40	-600	+1 850
10	-300	+850	44	-630	+1 950
12	-335	+900
14	-355	+950
16	-375	+1 030
注：1．外螺纹的上偏差(es)和内螺纹的下偏差(EI)为基本偏差，它决定了公差带的位置。 2．螺纹顶径和底径的基本偏差为零。

公差等级

米制锯齿形螺纹的公差等级
直径	公差等级	备注	直径	公差等级
D₁ D₂	4 7，8，9	内螺纹大径D₄的最大值依刃具牙顶的削平高度而定	d d₂ d₃	4 7，8，9 7，8，9
注：1．外螺纹小径 d₃的公差等级与其中径 d₂的公差等级相同。 2．采用大径定心时，螺纹的大径公差值见大径定心螺纹的大径公差。

米制锯齿形螺纹的公差等级

直径

公差等级

备注

直径

公差等级

D₁

D₂

7，8，9

内螺纹大径D₄的最大值依刃具牙顶的削平高度而定

d₂

d₃

7，8，9

注：1．外螺纹小径 d₃的公差等级与其中径 d₂的公差等级相同。

2．采用大径定心时，螺纹的大径公差值见大径定心螺纹的大径公差。

内螺纹小径公差

米制锯齿形螺纹的内螺纹小径公差 μm
螺距 P/mm	公差等级 4
2	236
3	315
4	375
5	450
6	500
7	560
8	630
9	670
10	710
12	800
14	900
16	1 000
18	1 120
20	1 180
22	1 250
24	1 320
28	1 500
32	1 600
36	1 800
40	1 900
44	2 000

外螺纹大径公差

米制锯齿形螺纹的外螺纹大径公差 μm
螺距 P/mm	公差等级 4
2	180
3	236
4	300
5	335
6	375
7	425
8	450
9	500
10	530
12	600
14	670
16	710
18	800
20	850
22	900
24	950
28	1 060
32	1 120
36	1 250
40	1 320
44	1 400

内螺纹中径公差

米制锯齿形螺纹的内螺纹中径公差 μm
公称直径 d/mm		螺距 P/mm	公差等级
＞	≤	螺距 P/mm	7	8	9
5.6	11.2	2	250	315	400
5.6	11.2	3	280	355	450
11.2	22.4	2	265	335	425
		3	300	375	475
		4	355	450	560
		5	375	475	600
		8	475	600	750
22.4	45	3	335	425	530
		5	400	500	630
		6	450	560	710
		7	475	600	750
		8	500	630	800
		10	530	670	850
		12	560	710	900
45	90	3	355	450	560
		4	400	500	630
		8	530	670	850
		9	560	710	900
		10	560	710	900
		12	630	800	1 000
		14	670	850	1 060
		16	710	900	1 120
		18	750	950	1 180
90	180	4	425	530	670
		6	500	630	800
		8	560	710	900
		12	670	850	1 060
		14	710	900	1 120
		16	750	950	1 180
		18	800	1 000	1 250
		20	800	1 000	1 250
		22	850	1 060	1 320
		24	900	1 120	1 400
		28	950	1 180	1 500
180	355	8	600	750	950
		12	710	900	1 120
		18	850	1 060	1 320
		20	900	1 120	1 400
		22	900	1 120	1 400
		24	950	1 180	1 500
		32	1 060	1 320	1 700
		36	1 120	1 400	1 800
		40	1 120	1 400	1 800
		44	1 250	1 500	1 900
355	640	12	760	950	1 200
		18	900	1 120	1 400
		24	950	1 180	1 480
		44	1 290	1 610	2 000

外螺纹中径公差

米制锯齿形螺纹的外螺纹中径公差　　　　　　　　　　　μm
公称直径 d/mm		螺距 P/mm	公差等级
＞	≤	螺距 P/mm	7	8	9
5.6	11.2	2	190	236	300
5.6	11.2	3	212	265	335
11.2	22.4	2	200	250	315
		3	224	280	355
		4	265	335	425
		5	280	355	450
		8	355	450	560
22.4	45	3	250	315	400
		5	300	375	475
		6	335	425	530
		7	355	450	560
		8	375	475	600
		10	400	500	630
		12	425	530	670
45	90	3	265	335	425
		4	300	375	475
		8	400	500	630
		9	425	530	670
		10	425	530	670
		12	475	600	750
		14	500	630	800
		16	530	670	850
		18	560	710	900
90	180	4	315	400	500
		6	375	475	600
		8	425	530	670
		12	500	630	800
		14	530	670	850
		16	560	710	900
		18	600	750	950
		20	600	750	950
		22	630	800	1 000
		24	670	850	1 060
		28	710	900	1 120
180	355	8	450	560	710
		12	530	670	850
		18	630	800	1 000
		20	670	850	1 060
		22	670	850	1 060
		24	710	900	1 120
		32	800	1 000	1 250
		36	850	1 060	1 320
		40	850	1 060	1 320
		44	900	1 120	1 400
355	640	12	560	710	900
		18	670	850	1 060
		24	710	900	1 120
		44	950	1 220	1 520

外螺纹小径公差

米制锯齿形螺纹的外螺纹小径公差　　　　　　　　　　　　 μm
公称直径 d/mm		螺距 P/mm	公差等级
＞	≤	螺距 P/mm	7	8	9
5.6	11.2	2	388	445	525
5.6	11.2	3	435	501	589
11.2	22.4	2	400	462	544
		3	450	520	614
		4	521	609	690
		5	562	656	775
		8	709	828	965
22.4	45	3	482	564	670
		5	587	681	806
		6	655	767	899
		7	694	813	950
		8	734	859	1 015
		10	800	925	1 087
		12	866	998	1 223
45	90	3	501	589	701
		4	565	659	784
		8	765	890	1 052
		9	811	943	1 118
		10	831	963	1 138
		12	929	1 085	1 273
		14	970	1 142	1 355
		16	1 038	1 213	1 438
		18	1 100	1 288	1 525
90	180	4	584	690	815
		6	705	830	986
		8	796	928	1 103
		12	960	1 122	1 335
		14	1 018	1 193	1 418
		16	1 075	1 263	1 500
		18	1 150	1 338	1 588
		20	1 175	1 363	1 613
		22	1 232	1 450	1 700
		24	1 313	1 538	1 800
		28	1 388	1 625	1 900
180	355	8	828	965	1 153
		12	998	1 173	1 398
		18	1 187	1 400	1 650
		20	1 263	1 488	1 750
		22	1 288	1 513	1 775
		24	1 363	1 600	1 875
		32	1 530	1 780	2 092
		36	1 623	1 885	2 210
		40	1 663	1 925	2 250
		44	1 755	2 030	2 380
355	640	12	1 035	1 223	1 460
		18	1 238	1 462	1 725
		24	1 363	1 600	1 875
		44	1 818	2 155	2 530

旋合长度

米制锯齿形螺纹的旋合长度　　　　　　　　　　　　　　mm
公称直径 d		螺距 P	旋合长度组
＞	≤		N		L
＞	≤		＞	≤	＞
5.6	11.2	2	6	19	19
5.6	11.2	3	10	28	28
11.2	22.4	2	8	24	24
		3	11	32	32
		4	15	43	43
		5	18	53	53
		8	30	85	85
22.4	45	3	12	36	36
		5	21	63	63
		6	25	75	75
		7	30	85	85
		8	34	100	100
		10	42	125	125
		12	50	150	150
45	90	3	15	45	45
		4	19	56	56
		8	38	118	118
		9	43	132	132
		10	50	140	140
		12	60	170	170
		14	67	200	200
		16	75	236	236
		18	85	265	265
90	180	4	24	71	71
		6	36	106	106
		8	45	132	132
		12	67	200	200
		14	75	236	236
		16	90	265	265
		18	100	300	300
		20	112	335	335
		22	118	355	355
		24	132	400	400
		28	150	450	450
180	355	8	50	150	150
		12	75	224	224
		18	112	335	335
		20	125	375	375
		22	140	425	425
		24	150	450	450
		32	200	600	600
		36	224	670	670
		40	250	750	750
		44	280	850	850
355	640	12	87	260	260
		18	132	390	390
		24	174	520	520
		44	319	950	950

选公差带

米制锯齿形螺纹的优选公差带
精度	内螺纹		外螺纹
精度	N	L	N	L
中等	7A	8A	7c	8c
粗糙	8A	9A	8c	9c

多线锯齿形螺纹的中径公差修正系数

多线锯齿形螺纹的中径公差修正系数
线数	2	3	4	≥5
修正系数	1.12	1.25	1.4	1.6

大径定心时螺纹的大径公差

大径定心螺纹的大径公差　　　　　　　　　　　　　　　　　　μm
公称直径 d/mm		内螺纹大径公差 T_D	外螺纹大径公差 T_d
＞	≤	内螺纹大径公差 T_D	外螺纹大径公差 T_d
6	10	58	36
10	18	70	43
18	30	84	52
30	50	100	62
50	80	120	74
80	120	140	87
120	180	160	100
180	250	185	115
250	315	210	130
315	400	230	140
400	500	250	155
500	630	280	175
630	800	320	200
