米制小螺纹(S)

<- 上一项下一项 ->

公差

米制小螺纹(S)分页导航

本页导航 广告链接

公差

公差带位置及优选公差带

公差带位置
类型	图形及优选公差带

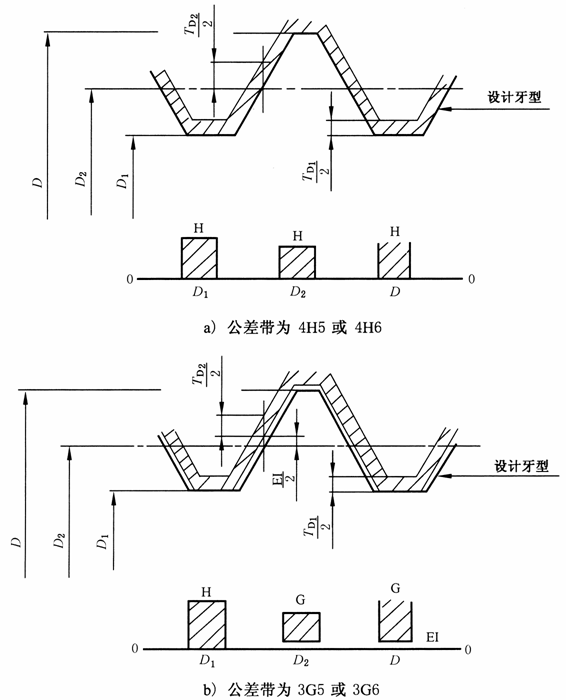

内螺纹公差带的位置
内螺纹公差带的位置	优选公差带为：4H5

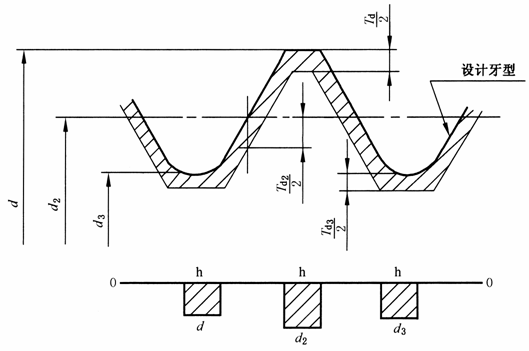

外螺纹公差带( 5h3或5h5 ) 的位置
外螺纹公差带( 5h3或5h5 ) 的位置	优选公差带为：5h3

小螺纹基本偏差

小螺纹基本偏差　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　μm
螺距 P/mm	内螺纹大径D和中径D₂
螺距 P/mm	H EI	G EI
0.08	0	+6
0.09	0	+6
0.1	0	+6
0.125	0	+8
0.15	0	+8
0.175	0	+10
0.2	0	+10
0.225	0	+10
0.25	0	+12
0.3	0	+12
注：1.外螺纹的上偏差(es)和内螺纹的下偏差(EI)为基本偏差，它决定了公差带的位置。 2.外螺纹的大径、中径和小径的基本偏差(es)为零(h)。 3.内螺纹小径的基本偏差(EI)为零(H)。 4.内螺纹大径的公差带位置(EI)与其中径的公差带位置相同。

小螺纹的公差等级

小螺纹的公差等级
直径	公差等级	备注	直径	公差等级
D₁	5，6	内螺纹大径的最大值依刃具牙顶的削平高度而定	d	3，5
D₁	5，6		d₂	5
D₂	3，4		d₃	4
注：内螺纹中径的4级公差仅与公差带位置H 组成4H中径公差带；内螺纹中径的3级公差仅与公差带位置G组成3G中径公差带。

内、外螺纹的顶径公差

内、外螺纹的顶径公差　　　　　　　　　　　　μm
螺距 P/mm	内螺纹小径D₁		外螺纹大径d
	公差等级		公差等级
	5	6	3	5
0.08	17	—	16	—
0.09	22	—	18	—
0.1	26	38	20	—
0.125	35	55	20	32
0.15	46	66	25	40
0.175	53	73	25	45
0.2	57	77	30	50
0.225	61	81	30	50
0.25	65	85	35	—
0.3	73	93	40	—

内、外螺纹的中径公差

内、外螺纹的中径公差　　　　　　　　　　　　μm
螺距 P/mm	内螺纹中径D₂		外螺纹中径d₂
	公差等级		公差等级
	3	4	5
0.08	14	20	20
0.09	16	22	22
0.1	18	24	24
0.125	18	26	26
0.15	20	28	28
0.175	22	32	32
0.2	26	36	36
0.225	30	40	40
0.25	32	44	44
0.3	38	50	50

外螺纹的小径公差

外螺纹的小径公差　　　　　　　　　　　　　　　　　μm
螺距 P/mm	公差等级 4
0.08	20
0.09	22
0.1	24
0.125	28
0.15	32
0.175	36
0.2	40
0.225	44
0.25	48
0.3	56
