米制普通螺纹(M)

<- 上一项下一项 ->

公差

米制普通螺纹(M)分页导航

本页导航 广告链接

公差

公差

公差带位置

公差带位置
类型	图形

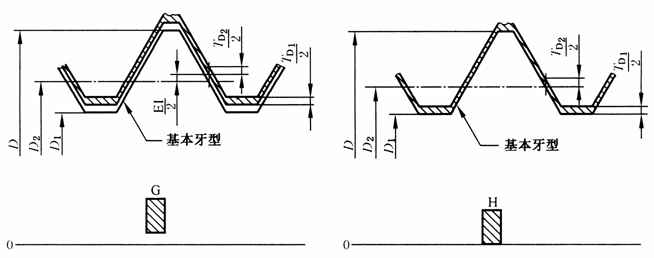

内螺纹的公差带位置

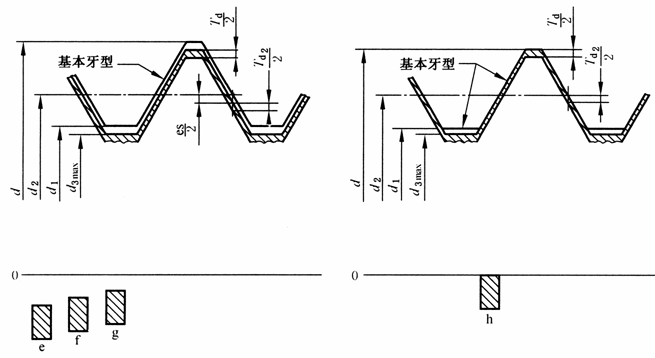

外螺纹的公差带位置

基本偏差

米制普通螺纹的基本偏差 μ m
螺距 P/mm	内螺纹		外螺纹
螺距 P/mm	G EI	H EI	e es	f es	g es	h es
0.2	+17	0	－	－	-17	0
0.25	+18	0	－	－	-18	0
0.3	+18	0	－	－	-18	0
0.35	+19	0	－	-34	-19	0
0.4	+19	0	－	-34	-19	0
0.45	+20	0	－	-35	-20	0
0.5	+20	0	-50	-36	-20	0
0.6	+21	0	-53	-36	-21	0
0.7	+22	0	-56	-38	-22	0
0.75	+22	0	-56	-38	-22	0
0.8	+24	0	-60	-38	-24	0
1	+26	0	-60	-40	-26	0
1.25	+28	0	-63	-42	-28	0
1.5	+32	0	-67	-45	-32	0
1.75	+34	0	-71	-48	-34	0
2	+38	0	-71	-52	-38	0
2.5	+42	0	-80	-58	-42	0
3	+48	0	-85	-63	-48	0
3.5	+53	0	-90	-70	-53	0
4	+60	0	-95	-75	-60	0
4.5	+63	0	-100	-80	-63	0
5	+71	0	-106	-85	-71	0
5.5	+75	0	-112	-90	-75	0
6	+80	0	-118	-95	-80	0
8	+100	0	-140	-118	-100	0
注：外螺纹的上偏差(es)和内螺纹的下偏差(EI)为基本偏差，它决定了公差带的位置。

公差等级

米制普通螺纹的公差等级
直径	公差等级	备注
D₁	4，5，6，7，8	内螺纹大径的最大值依刃具牙顶的削平高度而定。
D₂	4，5，6，7，8	内螺纹大径的最大值依刃具牙顶的削平高度而定。
d₁	4，5，6，8	外螺纹小径的最小值依刃具牙顶的削平高度而定。
d₂	3，4，5，6，7，8，9	外螺纹小径的最小值依刃具牙顶的削平高度而定。

内螺纹小径公差

内螺纹小径公差(T_D1) μm
螺距 P/mm	公差等级
螺距 P/mm	4	5	6	7	8
0.2	38	－	－	—	—
0.25	45	56	－	—	—
0.3	53	67	85	—	—
0.35	63	80	100	—	—
0.4	71	90	112	—	—
0.45	80	100	125	—	—
0.5	90	112	140	180	—
0.6	100	125	160	200	—
0.7	112	140	180	224	—
0.75	118	150	190	236	—
0.8	125	160	200	250	315
1	150	190	236	300	375
1.25	170	212	265	335	425
1.5	190	236	300	375	475
1.75	212	265	335	425	530
2	236	300	375	475	600
2.5	280	355	450	560	710
3	315	400	500	630	800
3.5	355	450	560	710	900
4	375	475	600	750	950
4.5	425	530	670	850	1060
5	450	560	710	900	1120
5.5	475	600	750	950	1180
6	500	630	800	1000	1250
8	630	800	1000	1250	1600

外螺纹大径公差

外螺纹大径公差(T_d) 　　　　 μm
螺距 P/mm	公差等级
螺距 P/mm	4	6	8
0.2	36	56	－
0.25	42	67	－
0.3	48	75	－
0.35	53	85	－
0.4	60	95	－
0.45	63	100	－
0.5	67	106	－
0.6	80	125	－
0.7	90	140	－
0.75	90	140	－
0.8	95	150	236
1	112	180	280
1.25	132	212	335
1.5	150	236	375
1.75	170	265	425
2	180	280	450
2.5	212	335	530
3	236	375	600
3.5	265	425	670
4	300	475	750
4.5	315	500	800
5	335	530	850
5.5	355	560	900
6	375	600	950
8	450	710	1180

内螺纹中径公差

内螺纹中径公差(T_D2) 　　　　　　　　　　μm
公称直径D/mm		螺距 P/mm	公差等级
＞	≤	螺距 P/mm	4	5	6	7	8
		0.2	40	－	－	－	－
0.99	1.4	0.25	45	56	－	－	－
		0.3	48	60	75	－	－
		0.2	42	－	－	－	－
		0.25	48	60	－	－	－
1.4	2.8	0.35	53	67	85	－	－
		0.4	56	71	90	－	－
		0.45	60	75	95	－	－
2.8	5.6	0.35	56	71	90	－	－
		0.5	63	80	100	125	－
		0.6	71	90	112	140	－
		0.7	75	95	118	150	－
		0.75	75	95	118	150	－
		0.8	80	100	125	160	200
5.6	11.2	0.75	85	106	132	170	－
		1	95	118	150	190	236
		1.25	100	125	160	200	250
		1.5	112	140	180	224	280
		1	100	125	160	200	250
		1.25	112	140	180	224	280
11.2	22.4	1.5	118	150	190	236	300
		1.75	125	160	200	250	315
		2	132	170	212	265	335
		2.5	140	180	224	280	355
		1	106	132	170	212	－
		1.5	125	160	200	250	315
		2	140	180	224	280	355
22.4	45	3	170	212	265	335	425
		3.5	180	224	280	355	450
		4	190	236	300	375	475
		4.5	200	250	315	400	500
		1.5	132	170	212	265	335
		2	150	190	236	300	375
		3	180	224	280	355	450
45	90	4	200	250	315	400	500
		5	212	265	335	425	530
		5.5	224	280	355	450	560
		6	236	300	375	475	600
		2	160	200	250	315	400
		3	190	236	300	375	475
90	180	4	212	265	335	425	530
		6	250	315	400	500	630
		8	280	355	450	560	710
180	355	3	212	265	335	425	530
		4	236	300	375	475	600
		6	265	335	425	530	670
		8	300	375	475	600	750

外螺纹中径公差

外螺纹中径公差(T_d2) 　　　　　　　　　　　　　 μm
公称直径d/mm		螺距 P/mm	公差等级
＞	≤	螺距 P/mm	3	4	5	6	7	8	9
		0.2	24	30	38	48	－	－	－
0.99	1.4	0.25	26	34	42	53	－	－	－
		0.3	28	36	45	56	－	－	－
		0.2	25	32	40	50	－	－	－
		0.25	28	36	45	56	－	－	－
1.4	2.8	0.35	32	40	50	63	80	－	－
		0.4	34	42	53	67	85	－	－
		0.45	36	45	56	71	90	－	－
2.8	5.6	0.35	34	42	53	67	85	－	－
		0.5	38	48	60	75	95	－	－
		0.6	42	53	67	85	106	－	－
		0.7	45	56	71	90	112	－	－
		0.75	45	56	71	90	112	－	－
		0.8	48	60	75	95	118	150	190
5.6	11.2	0.75	50	63	80	100	125	－	－
		1	56	71	90	112	140	180	224
		1.25	60	75	95	118	150	190	236
		1.5	67	85	106	132	170	212	265
11.2	22.4	1	60	75	95	118	150	190	236
		1.25	67	85	106	132	170	212	265
		1.5	71	90	112	140	180	224	280
		1.75	75	95	118	150	190	236	300
		2	80	100	125	160	200	250	315
		2.5	85	106	132	170	212	265	335
		1	68	80	100	125	160	200	250
		1.5	75	95	118	150	190	236	300
		2	85	106	132	170	212	265	335
22.4	45	3	100	125	160	200	250	315	400
		3.5	106	132	170	212	265	335	425
		4	112	140	180	224	280	355	450
		4.5	118	150	190	236	300	375	475
		1.5	80	100	125	160	200	250	315
		2	90	112	140	180	224	280	355
		3	106	132	170	212	265	335	425
45	90	4	118	150	190	236	300	375	475
		5	125	160	200	250	315	400	500
		5.5	132	170	212	265	335	425	530
		6	140	180	224	280	355	450	560
		2	95	118	150	190	236	300	375
		3	112	140	180	224	280	355	450
90	180	4	125	160	200	250	315	400	500
		6	150	190	236	300	375	475	600
		8	170	212	265	335	425	530	670
180	355	3	125	160	200	250	315	400	500
		4	140	180	224	280	355	450	560
		6	160	200	250	315	400	500	630
		8	180	224	280	355	450	560	710

旋合长度

米制普通螺纹的旋合长度 mm
公称直径 D，d		螺距 P	旋合长度
公称直径 D，d			S（短）	N（中等）		L（长）
＞	≤		≤	＞	≤	＞
		0.2	0.5	0.5	1.4	1.4
0.99	1.4	0.25	0.6	0.6	1.7	1.7
		0.3	0.7	0.7	2	2
		0.2	0.5	0.5	1.5	1.5
		0.25	0.6	0.6	1.9	1.9
1.4	2.8	0.35	0.8	0.8	2.6	2.6
		0.4	1	1	3	3
		0.45	1.3	1.3	3.8	3.8
2.8	5.6	0.35	1	1	3	3
		0.5	1.5	1.5	4.5	4.5
		0.6	1.7	1.7	5	5
		0.7	2	2	6	6
		0.75	2.2	2.2	6.7	6.7
		0.8	2.5	2.5	7.5	7.5
5.6	11.2	0.75	2.4	2.4	7.1	7.1
		1	3	3	9	9
		1.25	4	4	12	12
		1.5	5	5	15	15
11.2	22.4	1	3.8	3.8	11	11
		1.25	4.5	4.5	13	13
		1.5	5.6	5.6	16	16
		1.75	6	6	18	18
		2	8	8	24	24
		2.5	10	10	30	30
		1	4	4	12	12
		1.5	6.3	6.3	19	19
		2	8.5	8.5	25	25
22.4	45	3	12	12	36	36
		3.5	15	15	45	45
		4	18	18	53	53
		4.5	21	21	63	63
		1.5	7.5	7.5	22	22
		2	9.5	9.5	28	28
		3	15	15	45	45
45	90	4	19	19	56	56
		5	24	24	71	71
		5.5	28	28	85	85
		6	32	32	95	95
		2	12	12	36	36
		3	18	18	53	53
90	180	4	24	24	71	71
		6	36	36	106	106
		8	45	45	132	132
180	355	3	20	20	60	60
		4	26	26	80	80
		6	40	40	118	118
		8	50	50	150	150

优选公差带

米制普通螺纹的优选公差带
内螺纹	精度	公差带位置 G							公差带位置 H
	精度	L		N		S			L		N			S
	精密	－		－		－			4H		5H			6H
	中等	(5G)		6G		(7G)			5H		6H			7H
	粗糙	－		(7G)		(8G)			－		7H			8H
外螺纹	精度	公差带位置 e			公差带位置 f				公差带位置 g				公差带位置 h
	精度	L	N	S	L		N	S	L	N		S	L		N	S
	精密	－	－	－	－		－	－	－	(4g)		(5g4g)	(3h4h)		4h	(5h4h)
	中等	－	6e	(7e6e)	－		6f	－	(5g6g)	6g		(7g6g)	(5h6h)		6h	(7h6h)
	粗糙	－	(8e)	(9e8e)	－		－	－	－	8g		(9g8g)	－		－	－
注：1.大量生产的螺纹紧固件采用带方框的粗字体公差带。 2.优先选用粗字体的公差带，其次选择一般字体的公差带，尽可能不用括号内的公差带。
