牙型
牙型
|
牙型 |
|
|---|---|
|
类 型 |
图 形 |
|

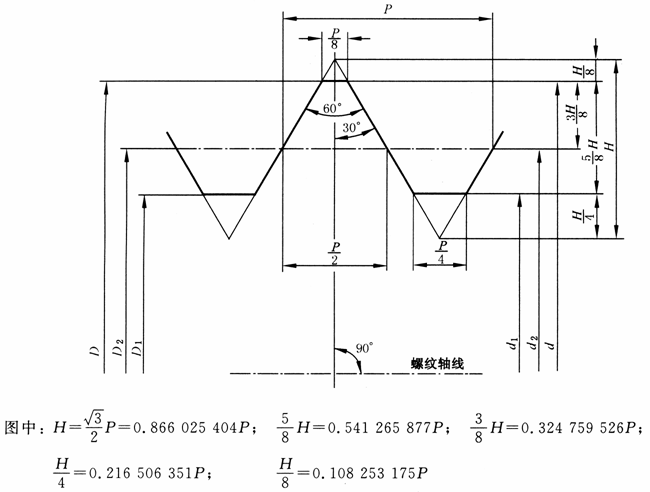

米 制 普 通 螺 纹 基 本 牙 型 |
|
|
米 制 普 通 螺 纹 设 计 牙 型 |

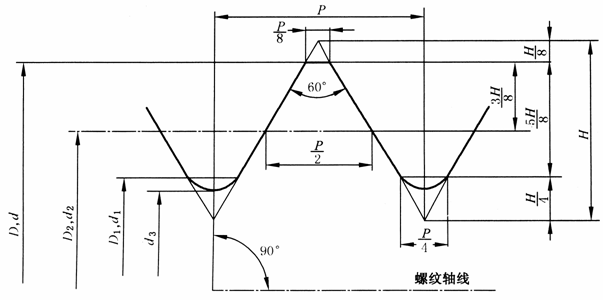

外螺纹的设计牙型 |
|
对机械性能等级高于和等于8.8级的螺纹件，其牙底圆弧半径R不能小于0.125 P。Rmin值见表 外螺纹最小牙底圆弧半径。对机械性能等级低于8.8级的螺纹件，其牙底形状尽可能地与机械性能等级高于和等于8.8级的螺纹牙底形状一致。 内螺纹的设计牙型与其基本牙型相同 |
|
外螺纹最小牙底圆弧半径
|
外螺纹最小牙底圆弧半径 |
|||
|---|---|---|---|
|
螺距P /mm |
Rmin /μm |
螺距P /mm |
Rmin /μm |
|
0.2 |
25 |
1.25 |
156 |
|
0.25 |
31 |
1.5 |
188 |
|
0.3 |
38 |
1.75 |
219 |
|
0.35 |
44 |
2 |
250 |
|
0.4 |
50 |
2.5 |
313 |
|
0.45 |
56 |
3 |
375 |
|
0.5 |
63 |
3.5 |
438 |
|
0.6 |
75 |
4 |
500 |
|
0.7 |
88 |
4.5 |
563 |
|
0.75 |
94 |
5 |
625 |
|
0.8 |
100 |
5.5 |
688 |
|
1 |
125 |
6 |
750 |
|
|
|
8 |
1000 |
