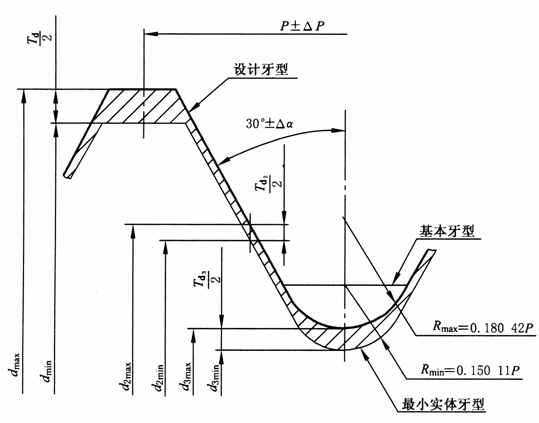

米 制 航 空 航 天 螺 纹 的 基 本 牙 型 |
|
|
外 螺 纹 的 设 计 牙 型 |
|
|
注：外螺纹的设计牙型其牙底为连续、光滑的曲线，曲线上任何地方的圆弧半径不得小于0.150 11P。牙底圆弧半径数值的变化范围见表 外螺纹牙底圆弧半径。内螺纹的设计牙型与其基本牙型相同。 |
|
外螺纹牙底圆弧半径
|
外螺纹牙底圆弧半径 mm |
|||||
|---|---|---|---|---|---|
|
螺距P |
牙底半径R |
螺距P |
牙底半径R |
||
|
max |
min |
max |
min |
||
|
0.35 |
0.063 |
0.053 |
1.75 |
0.316 |
0.263 |
|
0.4 |
0.072 |
0.060 |
2 |
0.361 |
0.300 |
|
0.45 |
0.081 |
0.068 |
2.5 |
0.451 |
0.375 |
|
0.5 |
0.090 |
0.075 |
3 |
0.541 |
0.450 |
|
0.6 |
0.108 |
0.090 |
3.5 |
0.631 |
0.525 |
|
0.7 |
0.126 |
0.105 |
4 |
0.722 |
0.600 |
|
0.75 |
0.135 |
0.113 |
4.5 |
0.812 |
0.675 |
|
0.8 |
0.144 |
0.120 |
5 |
0.902 |
0.751 |
|
1 |
0.180 |
0.150 |
5.5 |
0.992 |
0.826 |
|
1.25 |
0.226 |
0.188 |
6 |
1.083 |
0.901 |
|
1.5 |
0.271 |
0.225 |
|
|
|
|
注：Rmax＝0.18042P；Rmin＝0.15011P。 |
|||||
