米制梯形螺纹(30°)(Tr)

<- 上一项下一项 ->

公差

米制梯形螺纹(30°)(Tr)分页导航

本页导航 广告链接

公差

公差带位置

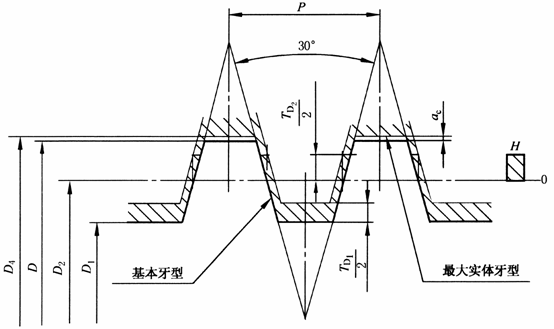

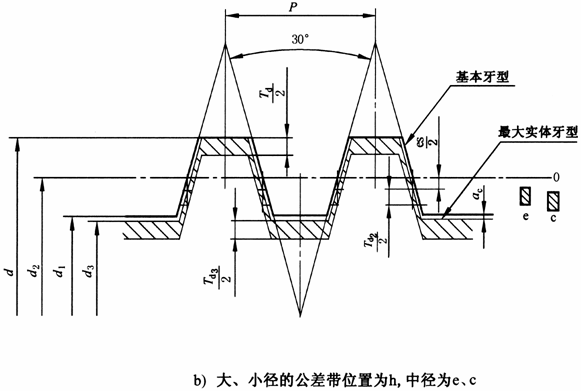

米制梯形螺纹的公差带位置

内

螺

纹

外

螺

纹

基本偏差

米制梯形螺纹的基本偏差　　　　　　　　　　　　　　　 μm
螺距 P/mm	内螺纹	外螺纹
	D₁，D₂，D₄	d₂		d，d₂，d₃
	H EI	c es	e es	h es
1.5	0	-140	-67	0
2	0	-150	-71	0
3	0	-170	-85	0
4	0	-190	-95	0
5	0	-212	-106	0
6	0	-236	-118	0
7	0	-250	-125	0
8	0	-265	-132	0
9	0	-280	-140	0
10	0	-300	-150	0
12	0	-335	-160	0
14	0	-355	-180	0
16	0	-375	-190	0
18	0	-400	-200	0
20	0	-425	-212	0
22	0	-450	-224	0
24	0	-475	-236	0
28	0	-500	-250	0
32	0	-530	-265	0
36	0	-560	-280	0
40	0	-600	-300	0
44	0	-630	-315	0
注：1．外螺纹的上偏差(es)和内螺纹的下偏差(EI)为基本偏差，它决定了公差带的位置。 2．内螺纹的大径、中径和小径及外螺纹的大径和小径的基本偏差为零。

公差等级

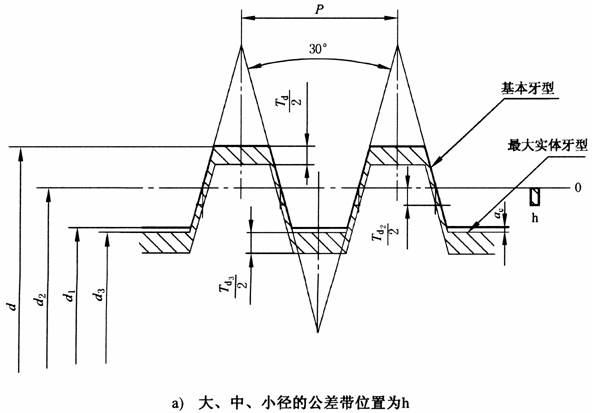

米制梯形螺纹的公差等级
内螺纹			外螺纹
直径	公差等级	备注	直径	公差等级
D₁ D₂	4 7，8，9	内螺纹大径D₄的最大值依刃具牙顶的削平高度而定	d d₂ d₃	4 7，8，9 7，8，9
注：外螺纹小径d₃的公差等级与其中径d₂的公差等级相同。

内螺纹小径公差

米制梯形螺纹的内螺纹小径公差 μm
螺距 P/mm	4 级公差
1.5	190
2	236
3	315
4	375
5	450
6	500
7	560
8	630
9	670
10	710
12	800
14	900
16	1000
18	1120
20	1180
22	1250
24	1320
28	1500
32	1600
36	1800
40	1900
44	2000

外螺纹大径公差

米制梯形螺纹的外螺纹大径公差 μm
螺距 P/mm	4 级公差
1.5	150
2	180
3	236
4	300
5	335
6	375
7	425
8	450
9	500
10	530
12	600
14	670
16	710
18	800
20	850
22	900
24	150
28	1060
32	1120
36	1250
40	1320
44	1400

内螺纹中径公差

米制梯形螺纹的内螺纹中径公差　　　　　　　　　　　 μm
公称直径 d/mm		螺距 P/mm	公差等级
＞	≤	螺距 P/mm	7	8	9
5.6	11.2	1.5	224	280	355
		2	250	315	400
		3	280	355	450
11.2	22.4	2	265	335	425
		3	300	375	475
		4	355	450	560
		5	375	475	600
		8	475	600	750
22.4	45	3	335	425	530
		5	400	500	630
		6	450	560	710
		7	475	600	750
		8	500	630	800
		10	530	670	850
		12	560	710	900
45	90	3	355	450	560
		4	400	500	630
		8	530	670	850
		9	560	710	900
		10	560	710	900
		12	630	800	1000
		14	670	850	1060
		16	710	900	1120
		18	750	950	1180
90	180	4	425	530	670
		6	500	630	800
		8	560	710	900
		12	670	850	1060
		14	710	900	1120
		16	750	950	1180
		18	800	1000	1250
		20	800	1000	1250
		22	850	1060	1320
		24	900	1120	1400
		28	950	1180	1500
180	355	8	600	750	950
		12	710	900	1120
		18	850	1060	1320
		20	900	1120	1400
		22	900	1120	1400
		24	950	1180	1500
		32	1060	1320	1700
		36	1120	1400	1800
		40	1120	1400	1800
		44	1250	1500	1900

外螺纹中径公差

米制梯形螺纹的外螺纹中径公差　　　　　　　　　　　　 μm
公称直径 d/mm		螺距 P/mm	公差等级
＞	≤	螺距 P/mm	7	8	9
5.6	11.2	1.5	170	212	265
		2	190	236	300
		3	212	265	335
11.2	22.4	2	200	250	315
		3	224	280	355
		4	265	335	425
		5	280	355	450
		8	355	450	560
22.4	45	3	250	315	400
		5	300	375	475
		6	335	425	530
		7	355	450	560
		8	375	475	600
		10	400	500	630
		12	425	530	670
45	90	3	265	335	425
		4	300	375	475
		8	400	500	630
		9	425	530	670
		10	425	530	670
		12	475	600	750
		14	500	630	800
		16	530	670	850
		18	560	710	900
90	180	4	315	400	500
		6	375	475	600
		8	425	530	670
		12	500	630	800
		14	530	670	850
		16	560	710	900
		18	600	750	950
		20	600	750	950
		22	630	800	1000
		24	670	850	1060
		28	710	900	1120
180	355	8	450	560	710
		12	530	670	850
		18	630	800	1000
		20	670	850	1060
		22	670	850	1060
		24	710	900	1120
		32	800	1000	1250
		36	850	1060	1320
		40	850	1060	1320
		44	900	1120	1400

外螺纹小径公差

米制梯形螺纹的外螺纹小径公差　　　　　　　　　　　　μm
公称直径 d/mm		螺距 P/mm	中径公差带位置为 c			中径公差带位置为 e			中径公差带位置为 h
公称直径 d/mm			公差等级			公差等级			公差等级
＞	≤		7	8	9	7	8	9	7	8	9
5.6	11.2	1.5	352	405	471	279	332	398	212	265	331
		2	388	445	525	309	366	446	238	295	375
		3	435	501	589	350	416	504	265	331	419
11.2	22.4	2	400	462	544	321	383	465	250	315	394
		3	450	520	614	365	435	529	280	350	444
		4	521	609	690	426	514	595	331	419	531
		5	562	656	775	456	550	669	350	444	562
		8	709	828	965	576	695	832	444	562	700
22.4	45	3	482	564	670	397	479	585	312	394	500
		5	587	681	806	481	575	700	375	469	594
		6	655	767	899	537	649	781	419	531	662
		7	694	813	950	569	688	825	444	562	700
		8	734	859	1015	601	726	882	469	594	750
		10	800	925	1087	650	775	937	500	625	788
		12	866	998	1223	691	823	1048	531	662	838
45	90	3	501	589	701	416	504	616	331	419	531
		4	565	659	784	470	564	689	375	469	594
		8	765	890	1052	632	757	919	500	625	788
		9	811	943	1118	671	803	978	531	662	838
		10	831	963	1138	681	813	988	531	662	838
		12	929	1085	1273	754	910	1098	594	750	938
		14	970	1142	1355	805	967	1180	625	788	1000
		16	1038	1213	1438	853	1028	1253	662	838	1062
		18	1100	1288	1525	900	1088	1320	700	888	1125
90	180	4	584	690	815	489	595	720	394	500	625
		6	705	830	986	587	712	868	469	594	750
		8	796	928	1103	663	795	970	531	662	838
		12	960	1122	1335	785	947	1160	625	788	1000
		14	1018	1193	1418	843	1018	1243	662	838	1062
		16	1075	1263	1500	890	1078	1315	700	888	1125
		18	1150	1338	1588	950	1138	1388	750	938	1188
		20	1175	1363	1613	962	1150	1400	750	938	1188
		22	1232	1450	1700	1011	1224	1474	788	1000	1250
		24	1313	1538	1800	1074	1299	1561	838	1062	1325
		28	1388	1625	1900	1138	1375	1650	888	1125	1400
180	355	8	828	965	1153	695	832	1020	562	700	888
		12	998	1173	1398	823	998	1223	662	838	1062
		18	1187	1400	1650	987	1200	1450	788	1000	1250
		20	1263	1488	1750	1050	1275	1537	838	1062	1325
		22	1288	1513	1775	1062	1287	1549	838	1062	1325
		24	1363	1600	1875	1124	1361	1636	888	1125	1400
		32	1530	1780	2092	1265	1515	1827	1000	1250	1562
		36	1623	1885	2210	1343	1605	1930	1062	1325	1650
		40	1663	1925	2250	1363	1625	1950	1062	1325	1650
		44	1755	2030	2380	1440	1715	2065	1125	1400	1750

旋合长度

米制梯形螺纹的旋合长度　　　　　　　　　　　　 mm
公称直径 d		螺距 P	旋合长度组
公称直径 d			N		L
＞	≤		＞	≤	＞
5.6	11.2	1.5	5	15	15
		2	6	19	19
		3	10	28	28
11.2	22.4	2	8	24	24
		3	11	32	32
		4	15	43	43
		5	18	53	53
		8	30	85	85
22.4	45	3	12	36	36
		5	21	63	63
		6	25	75	75
		7	30	85	85
		8	34	100	100
		10	42	125	125
		12	50	150	150
45	90	3	15	45	45
		4	19	56	56
		8	38	118	118
		9	43	132	132
		10	50	140	140
		12	60	170	170
		14	67	200	200
		16	75	236	236
		18	85	265	265
90	180	4	24	71	71
		6	36	106	106
		8	45	132	132
		12	67	200	200
		14	75	236	236
		16	90	265	265
		18	100	300	300
		20	112	335	335
		22	118	355	355
		24	132	400	400
		28	150	450	450
180	355	8	50	150	150
		12	75	224	224
		18	112	335	335
		20	125	375	375
		22	140	425	425
		24	150	450	450
		32	200	600	600
		36	224	670	670
		40	250	750	750
		44	280	850	850

优选公差带

米制梯形螺纹的优选公差带
精度	内螺纹		外螺纹
精度	N	L	N	L
中等	7H	8H	7e	8e
粗糙	8H	9H	8c	9c

中径公差修正系数

多线梯形螺纹的中径公差修正系数
线数	2	3	4	≥5
修正系数	1.12	1.25	1.4	1.6
