牙型
牙型
|
牙型 |
|
|---|---|
|
分类 |
图 形 |
|

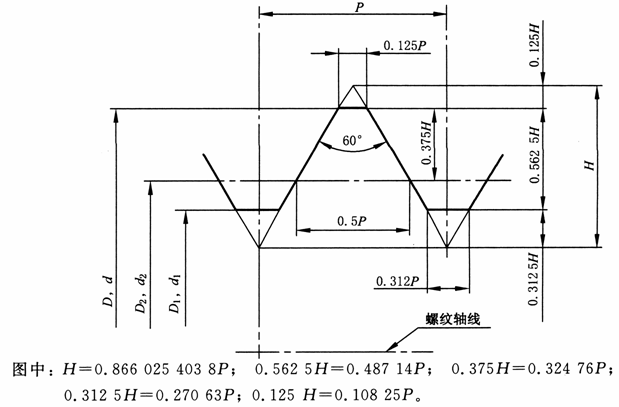

美 制 航 空 航 天 螺 纹 的 基 本 牙 型 |
|
|

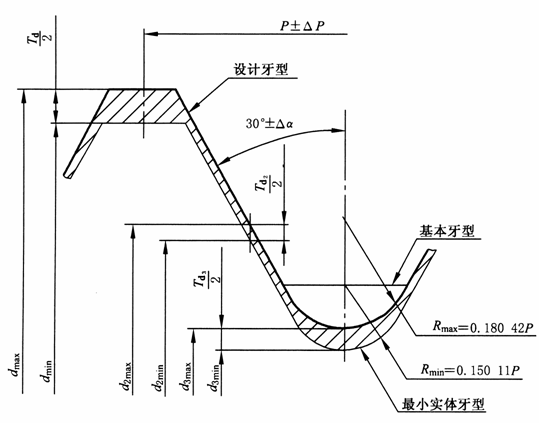

外 螺 纹 的 设 计 牙 型 |
|
|
注：外螺纹的设计牙型其牙底为连续、光滑的曲线，曲线上任何地方的圆弧半径不得小于0.15011P。牙底圆弧半径数值的变化范围见表 外螺纹牙底圆弧半径。内螺纹的设计牙型与其基本牙型相同。 |
|
外螺纹牙底圆弧半径
|
外螺纹牙底圆弧半径 in |
|||||||
|---|---|---|---|---|---|---|---|
|
牙数 n |
螺距 P |
R |
牙数 n |
螺距 P |
R |
||
|
min |
max |
min |
max |
||||
|
80 |
0.012500 |
0.0019 |
0.0023 |
16 |
0.062500 |
0.0094 |
0.0113 |
|
72 |
0.013889 |
0.0021 |
0.0025 |
14 |
0.071429 |
0.0107 |
0.0129 |
|
64 |
0.015625 |
0.0023 |
0.0028 |
|
|
|
|
|
|
|
|
|
13 |
0.076923 |
0.0115 |
0.0139 |
|
56 |
0.017857 |
0.0027 |
0.0032 |
12 |
0.083333 |
0.0125 |
0.0150 |
|
48 |
0.020833 |
0.0031 |
0.0038 |
11 |
0.090909 |
0.0136 |
0.0164 |
|
44 |
0.022727 |
0.0034 |
0.0041 |
|
|
|
|
|
|
|
|
|
10 |
0.100000 |
0.0150 |
0.0180 |
|
40 |
0.025000 |
0.0038 |
0.0045 |
9 |
0.111111 |
0.0167 |
0.0200 |
|
36 |
0.027778 |
0.0042 |
0.0050 |
8 |
0.125000 |
0.0188 |
0.0226 |
|
32 |
0.031250 |
0.0047 |
0.0056 |
|
|
|
|
|
|
|
|
|
7 |
0.142857 |
0.0214 |
0.0258 |
|
28 |
0.035714 |
0.0054 |
0.0064 |
6 |
0.166667 |
0.0250 |
0.0301 |
|
24 |
0.041667 |
0.0063 |
0.0075 |
5 |
0.200000 |
0.0300 |
0.0361 |
|
20 |
0.050000 |
0.0075 |
0.0090 |
|
|
|
|
|
|
|
|
|
4.5 |
0.222222 |
0.0334 |
0.0401 |
|
18 |
0.055556 |
0.0083 |
0.0100 |
4 |
0.250000 |
0.0375 |
0.0451 |
|
注：Rmax＝0.18042P；Rmin＝0.15011P。 |
|||||||
