美制统一螺纹(UN)

<- 上一项下一项 ->

公差

美制统一螺纹(UN)分页导航

本页导航 广告链接

公差

公差带位置

公差带位置
类型	图形

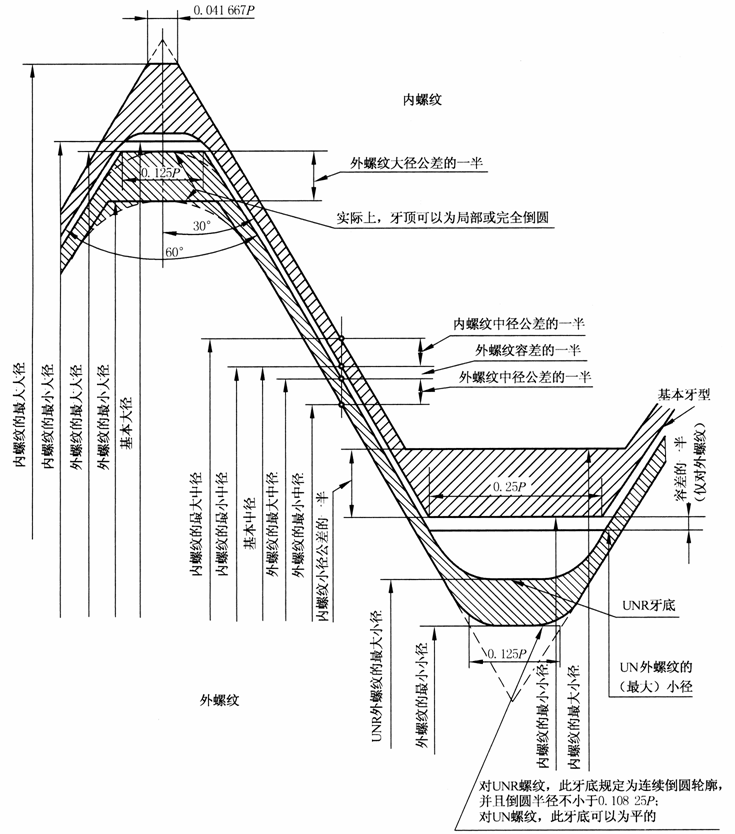

1A、2A、1B 和 2B 统一螺纹的公差带位置

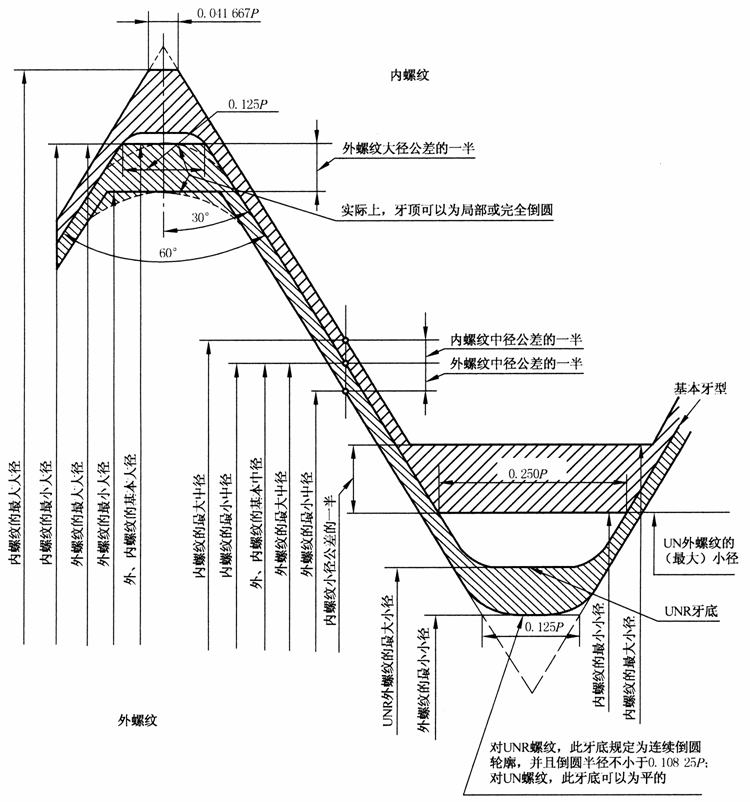

3A 和 3B 统一螺纹的公差带位置

公差带种类及其选用

统一螺纹的公差带种类及其选用
螺纹	公差带	用途	螺纹	公差带	用途
内螺纹	1B	用于需要较大公差或要求容易装配、基本大径不小于0.25in的粗牙和细牙系列螺纹。	外螺纹	1A	用于需要较大公差或要求容易装配、基本大径不小于0.25in的粗牙和细牙系列螺纹。
	2B	使用最多、最广的公差带，包括螺纹紧固件。		2A	使用最多、最广的公差带，包括螺纹紧固件。
	3B	用于要求螺纹紧配合或螺纹精度高的场合。		3A	用于要求螺纹紧配合或螺纹精度高的场合。

2级和3级标准系列统一螺纹的容隙和公差(0～1 7/16)

2级和3级标准系列统一螺纹的容隙和公差 in
公称直径	牙数 n	系列代号	2A外螺纹容隙 es	外螺纹大径公差	中径公差				内螺纹小径公差
公称直径	牙数 n	系列代号	2A外螺纹容隙 es	外螺纹大径公差	2A	2B	3A	3B	2B	3B
0	80	UNF	0.0005	0.0032	0.001762	0.0023	0.0013	0.0017	0.0049	0.0049
1	64	UNC	0.0006	0.0038	0.001970	0.0026	0.0015	0.0019	0.0061	0.0061
1	72	UNF	0.0006	0.0035	0.001899	0.0025	0.0014	0.0019	0.0054	0.0054
2	56	UNC	0.0006	0.0041	0.002127	0.0028	0.0016	0.0021	0.0070	0.0070
2	64	UNF	0.0006	0.0038	0.002040	0.0027	0.0015	0.0020	0.0061	0.0061
3	48	UNC	0.0007	0.0045	0.002302	0.0030	0.0017	0.0022	0.0081	0.0081
3	56	UNF	0.0007	0.0041	0.002191	0.0028	0.0016	0.0021	0.0068	0.0068
4	40	UNC	0.0008	0.0051	0.002507	0.0033	0.0019	0.0024	0.0090	0.0090
4	48	UNF	0.0007	0.0045	0.002361	0.0031	0.0018	0.0023	0.0074	0.0074
5	40	UNC	0.0008	0.0051	0.002562	0.0033	0.0019	0.0025	0.0083	0.0083
5	44	UNF	0.0007	0.0048	0.002484	0.0032	0.0019	0.0024	0.0075	0.0075
6	32	UNC	0.0008	0.0060	0.002820	0.0037	0.0021	0.0027	0.0098	0.0097
6	40	UNF	0.0008	0.0051	0.002614	0.0034	0.0020	0.0025	0.0077	0.0077
8	32	UNC	0.0009	0.0060	0.002916	0.0038	0.0022	0.0028	0.0087	0.0086
8	36	UNF	0.0008	0.0055	0.002804	0.0036	0.0021	0.0027	0.0077	0.0077
10	24	UNC	0.0010	0.0072	0.003319	0.0043	0.0025	0.0032	0.0106	0.0106
10	32	UNF	0.0009	0.0060	0.003004	0.0039	0.0023	0.0029	0.0079	0.0079
12	24	UNC	0.0010	0.0072	0.003400	0.0044	0.0026	0.0033	0.0098	0.0098
12	28	UNF	0.0010	0.0065	0.003224	0.0042	0.0024	0.0031	0.0084	0.0084
12	32	UNEF	0.0010	0.0060	0.003183	0.0041	0.0024	0.0031	0.0074	0.0073
1/4	20	UNC	0.0011	0.0081	0.003731	0.0049	0.0028	0.0036	0.0115	0.0108
1/4	28	UNF	0.0010	0.0065	0.003322	0.0043	0.0025	0.0032	0.0084	0.0077
1/4	32	UNEF	0.0010	0.0060	0.003228	0.0042	0.0024	0.0031	0.0074	0.0067
5/16	18	UNC	0.0012	0.0087	0.004041	0.0053	0.0030	0.0039	0.0127	0.0106
5/16	20	UN	0.0012	0.0081	0.004060	0.0053	0.0030	0.0040	0.0115	0.0096
5/16	24	UNF	0.0011	0.0072	0.003660	0.0048	0.0027	0.0036	0.0097	0.0080
5/16	28	UN	0.0010	0.0065	0.003495	0.0045	0.0026	0.0034	0.0084	0.0069
5/16	32	UNEF	0.0010	0.0060	0.003301	0.0043	0.0025	0.0032	0.0074	0.0059
3/8	16	UNC	0.0013	0.0094	0.004363	0.0057	0.0033	0.0043	0.0141	0.0109
3/8	20	UN	0.0012	0.0081	0.004124	0.0054	0.0031	0.0040	0.0115	0.0088
3/8	24	UNF	0.0011	0.0072	0.003804	0.0049	0.0029	0.0037	0.0097	0.0073
3/8	28	UN	0.0011	0.0065	0.003559	0.0046	0.0027	0.0035	0.0084	0.0063
3/8	32	UNEF	0.0010	0.0060	0.003365	0.0044	0.0025	0.0033	0.0074	0.0057
7/16	14	UNC	0.0014	0.0103	0.004713	0.0061	0.0035	0.0046	0.0158	0.0115
7/16	16	UN	0.0014	0.0094	0.004626	0.0060	0.0035	0.0045	0.0141	0.0102
7/16	20	UNF	0.0013	0.0081	0.004167	0.0054	0.0031	0.0041	0.0115	0.0082
7/16	28	UN	0.0011	0.0065	0.003616	0.0047	0.0027	0.0035	0.0084	0.0063
7/16	32	UNEF	0.0010	0.0060	0.003422	0.0044	0.0026	0.0033	0.0074	0.0057
1/2	13	UNC	0.0015	0.0109	0.004965	0.0065	0.0037	0.0048	0.0169	0.0117
1/2	16	UN	0.0014	0.0094	0.004678	0.0061	0.0035	0.0046	0.0141	0.0097
1/2	20	UNF	0.0013	0.0081	0.004288	0.0056	0.0032	0.0042	0.0115	0.0078
1/2	28	UNEF	0.0011	0.0065	0.003668	0.0048	0.0028	0.0036	0.0084	0.0063
1/2	32	UN	0.0010	0.0060	0.003474	0.0045	0.0026	0.0034	0.0074	0.0057
9/16	12	UNC	0.0016	0.0114	0.005225	0.0068	0.0039	0.0051	0.0181	0.0120
9/16	16	UN	0.0014	0.0094	0.004725	0.0061	0.0035	0.0046	0.0141	0.0093
9/16	18	UNF	0.0014	0.0087	0.004547	0.0059	0.0034	0.0044	0.0127	0.0082
9/16	20	UN	0.0013	0.0081	0.004280	0.0056	0.0032	0.0042	0.0115	0.0077
9/16	24	UNEF	0.0012	0.0072	0.003960	0.0051	0.0030	0.0039	0.0097	0.0070
9/16	28	UN	0.0011	0.0065	0.003715	0.0048	0.0028	0.0036	0.0084	0.0063
9/16	32	UN	0.0011	0.0060	0.003521	0.0046	0.0026	0.0034	0.0074	0.0057
5/8	11	UNC	0.0017	0.0121	0.005501	0.0072	0.0041	0.0054	0.0194	0.0125
5/8	12	UN	0.0016	0.0114	0.005443	0.0071	0.0041	0.0053	0.0181	0.0115
5/8	16	UN	0.0014	0.0094	0.004769	0.0062	0.0036	0.0046	0.0141	0.0089
5/8	18	UNF	0.0014	0.0087	0.004652	0.0060	0.0035	0.0045	0.0127	0.0081
5/8	20	UN	0.0013	0.0081	0.004324	0.0056	0.0032	0.0042	0.0115	0.0077
5/8	24	UNEF	0.0012	0.0072	0.004004	0.0052	0.0030	0.0039	0.0097	0.0070
5/8	28	UN	0.0011	0.0065	0.003759	0.0049	0.0028	0.0037	0.0084	0.0063
5/8	32	UN	0.0011	0.0060	0.003565	0.0046	0.0027	0.0035	0.0074	0.0057
11/16	12	UN	0.0016	0.0114	0.005485	0.0071	0.0041	0.0053	0.0181	0.0112
11/16	16	UN	0.0014	0.0094	0.004811	0.0063	0.0036	0.0047	0.0141	0.0086
11/16	20	UN	0.0013	0.0081	0.004366	0.0057	0.0033	0.0043	0.0115	0.0077
11/16	24	UNEF	0.0012	0.0072	0.004046	0.0053	0.0030	0.0039	0.0097	0.0070
11/16	28	UN	0.0011	0.0065	0.003801	0.0049	0.0029	0.0037	0.0084	0.0063
11/16	32	UN	0.0011	0.0060	0.003607	0.0047	0.0027	0.0035	0.0074	0.0057
3/4	10	UNC	0.0018	0.0129	0.005894	0.0077	0.0044	0.0057	0.0210	0.0128
3/4	12	UN	0.0017	0.0114	0.005524	0.0072	0.0041	0.0054	0.0181	0.0109
3/4	16	UNF	0.0015	0.0094	0.005024	0.0065	0.0038	0.0049	0.0141	0.0086
3/4	20	UNEF	0.0013	0.0081	0.004405	0.0057	0.0033	0.0043	0.0115	0.0077
3/4	28	UN	0.0012	0.0065	0.003840	0.0050	0.0029	0.0037	.00084	0.0063
3/4	32	UN	0.0011	0.0060	0.003646	0.0047	0.0027	0.0036	0.0074	0.0057
13/16	12	UN	0.0017	0.0114	0.005561	0.0072	0.0042	0.0054	0.0181	0.0106
13/16	16	UN	0.0015	0.0094	0.004887	0.0064	0.0037	0.0048	0.0141	0.0086
13/16	20	UNEF	0.0013	0.0081	0.004442	0.0058	0.0033	0.0043	0.0115	0.0077
13/16	28	UN	0.0012	0.0065	0.003877	0.0050	0.0029	0.0038	0.0084	0.0063
13/16	32	UN	0.0011	0.0060	0.003683	0.0048	0.0028	0.0036	0.0074	0.0057
7/8	9	UNC	0.0019	0.0139	0.006305	0.0082	0.0047	0.0061	0.0228	0.0134
7/8	12	UN	0.0017	0.0114	0.005596	0.0073	0.0042	0.0055	0.0181	0.0104
7/8	14	UNF	0.0016	0.0103	0.005420	0.0070	0.0041	0.0053	0.0158	0.0090
7/8	16	UN	0.0015	0.0094	0.004922	0.0064	0.0037	0.0048	0.0141	0.0086
7/8	20	UNEF	0.0013	0.0081	0.004477	0.0058	0.0034	0.0044	0.0115	0.0077
7/8	28	UN	0.0012	0.0065	0.003912	0.0051	0.0029	0.0038	0.0084	0.0063
7/8	32	UN	0.0011	0.0060	0.003718	0.0048	0.0028	0.0036	0.0074	0.0057
15/16	12	UN	0.0017	0.0114	0.005629	0.0073	0.0042	0.0055	0.0181	0.0102
15/16	16	UN	0.0015	0.0094	0.004955	0.0064	0.0037	0.0048	0.0141	0.0086
15/16	20	UNEF	0.0014	0.0081	0.004510	0.0059	0.0034	0.0044	0.0115	0.0077
15/16	28	UN	0.0012	0.0065	0.003945	0.0051	0.0030	0.0038	0.0084	0.0063
15/16	32	UN	0.0011	0.0060	0.003751	0.0049	0.0028	0.0037	0.0074	0.0057
1	8	UNC	0.0020	0.0150	0.006750	0.0088	0.0051	0.0066	0.0250	0.0150
1	12	UNF	0.0018	0.0114	0.005862	0.0076	0.0044	0.0057	0.0181	0.0100
1	16	UN	0.0015	0.0094	0.004987	0.0065	0.0037	0.0049	0.0141	0.0086
1	20	UNEF	0.0014	0.0081	0.004542	0.0059	0.0034	0.0044	0.0115	0.0077
1	28	UN	0.0012	0.0065	0.003977	0.0052	0.0030	0.0039	0.0084	0.0063
1	32	UN	0.0011	0.0060	0.003783	0.0049	0.0028	0.0037	0.0074	0.0057
1¹/₁₆	8	UN	0.0020	0.0150	0.006827	0.0089	0.0051	0.0067	0.0250	0.0150
1¹/₁₆	12	UN	0.0017	0.0114	0.005692	0.0074	0.0043	0.0055	0.0181	0.0100
1¹/₁₆	16	UN	0.0015	0.0094	0.005018	0.0065	0.0038	0.0049	0.0141	0.0086
1¹/₁₆	18	UNEF	0.0014	0.0087	0.004776	0.0062	0.0036	0.0047	0.0127	0.0081
1¹/₁₆	20	UN	0.0014	0.0081	0.004573	0.0059	0.0034	0.0045	0.0115	0.0077
1¹/₁₆	28	UN	0.0012	0.0065	0.004008	0.0052	0.0030	0.0039	0.0084	0.0063
1¹/₈	7	UNC	0.0022	0.0164	0.007250	0.0094	0.0054	0.0071	0.0276	0.0171
1¹/₈	8	UN	0.0021	0.0150	0.006901	0.0090	0.0052	0.0067	0.0250	0.0150
1¹/₈	12	UNF	0.0018	0.0114	0.006013	0.0078	0.0045	0.0059	0.0181	0.0100
1¹/₈	16	UN	0.0015	0.0094	0.005047	0.0066	0.0038	0.0049	0.0141	0.0086
1¹/₈	18	UNEF	0.0014	0.0087	0.004805	0.0062	0.0036	0.0047	0.0127	0.0081
1¹/₈	20	UN	0.0014	0.0081	0.004602	0.0060	0.0035	0.0045	0.0115	0.0077
1¹/₈	28	UN	0.0012	0.0065	0.004037	0.0052	0.0030	0.0039	0.0084	0.0063
1³/₁₆	8	UN	0.0021	0.0150	0.006973	0.0091	0.0052	0.0068	0.0250	0.0150
1³/₁₆	12	UN	0.0017	0.0114	0.005749	0.0075	0.0043	0.0056	0.0181	0.0100
1³/₁₆	16	UN	0.0015	0.0094	0.005075	0.0066	0.0038	0.0049	0.0141	0.0086
1³/₁₆	18	UNEF	0.0014	0.0087	0.004833	0.0063	0.0036	0.0047	0.0127	0.0081
1³/₁₆	20	UN	0.0014	0.0081	0.004630	0.0060	0.0035	0.0045	0.0115	0.0077
1³/₁₆	28	UN	0.0012	0.0065	0.004065	0.0053	0.0030	0.0040	0.0084	0.0063
1¹/₄	7	UNC	0.0022	0.0164	0.007392	0.0096	0.0055	0.0072	0.0276	0.0171
1¹/₄	8	UN	0.0021	0.0150	0.007043	0.0092	0.0053	0.0069	0.0250	0.0150
1¹/₄	12	UNF	0.0018	0.0114	0.006155	0.0080	0.0046	0.0060	0.0181	0.0100
1¹/₄	16	UN	0.0015	0.0094	0.005103	0.0066	0.0038	0.0050	0.0141	0.0086
1¹/₄	18	UNEF	0.0015	0.0087	0.004861	0.0063	0.0036	0.0047	0.0127	0.0081
1¹/₄	20	UN	0.0014	0.0081	0.004658	0.0061	0.0035	0.0045	0.0115	0.0077
1¹/₄	28	UN	0.0012	0.0065	0.004093	0.0053	0.0031	0.0040	0.0084	0.0063
1⁵/₁₆	8	UN	0.0021	0.0150	0.007110	0.0092	0.0053	0.0069	0.0250	0.0150
1⁵/₁₆	12	UN	0.0017	0.0114	0.005803	0.0075	0.0044	0.0057	0.0181	0.0100
1⁵/₁₆	16	UN	0.0015	0.0094	0.005129	0.0067	0.0038	0.0050	0.0141	0.0086
1⁵/₁₆	18	UNEF	0.0015	0.0087	0.004887	0.0064	0.0037	0.0048	0.0127	0.0081
1⁵/₁₆	20	UN	0.0014	0.0081	0.004684	0.0061	0.0035	0.0046	0.0115	0.0077
1⁵/₁₆	28	UN	0.0012	0.0065	0.004119	0.0054	0.0031	0.0040	0.0084	0.0063
1³/₈	6	UNC	0.0024	0.0082	0.007970	0.0104	0.0060	0.0078	0.0306	0.0200
1³/₈	8	UN	0.0022	0.0150	0.007177	0.0093	0.0054	0.0070	0.0250	0.0150
1³/₈	12	UNF	0.0019	0.0114	0.006289	0.0082	0.0047	0.0061	0.0181	0.0100
1³/₈	16	UN	0.0015	0.0094	0.005155	0.0067	0.0039	0.0050	0.0141	0.0086
1³/₈	18	UNEF	0.0015	0.0087	0.004913	0.0064	0.0037	0.0048	0.0127	0.0081
1³/₈	20	UN	0.0014	0.0081	0.004710	0.0061	0.0035	0.0046	0.0115	0.0077
1³/₈	28	UN	0.0012	0.0065	0.004145	0.0054	0.0031	0.0040	0.0084	0.0063
1⁷/₁₆	6	UN	0.0024	0.0082	0.008034	0.0104	0.0060	0.0078	0.0306	0.0200
1⁷/₁₆	8	UN	0.0022	0.0150	0.007241	0.0094	0.0054	0.0071	0.0250	0.0150
1⁷/₁₆	12	UN	0.0018	0.0114	0.005854	0.0076	0.0044	0.0057	0.0181	0.0100
1⁷/₁₆	16	UN	0.0016	0.0094	0.005180	0.0067	0.0039	0.0051	0.0141	0.0086
1⁷/₁₆	18	UNEF	0.0015	0.0087	0.004938	0.0064	0.0037	0.0048	0.0127	0.0081
1⁷/₁₆	20	UN	0.0014	0.0081	0.004735	0.0062	0.0036	0.0046	0.0115	0.0077
1⁷/₁₆	28	UN	0.0013	0.0065	0.004170	0.0054	0.0031	0.0041	0.0084	0.0063
注：1.内螺纹大径最大可延伸至H/24削平高度处； 2.外螺纹小径最小可延伸至H/8削平高度处。

2级和3级标准系列统一螺纹的容隙和公差(1 1/2～4 1/8)

2级和3级标准系列统一螺纹的容隙和公差 in
公称直径	牙数 n	系列代号	2A外螺纹容隙 es	外螺纹大径公差	中径公差				内螺纹小径公差
公称直径	牙数 n	系列代号	2A外螺纹容隙 es	外螺纹大径公差	2A	2B	3A	3B	2B	3B
1¹/₂	6	UNC	0.0024	0.0182	0.008097	0.0105	0.0061	0.0079	0.0306	0.0200
1¹/₂	8	UN	0.0022	0.0150	0.007304	0.0095	0.0055	0.0071	0.0250	0.0150
1¹/₂	12	UNF	0.0019	0.0114	0.006416	0.0083	0.0048	0.0063	0.0181	0.0100
1¹/₂	16	UN	0.0016	0.0094	0.005204	0.0068	0.0039	0.0051	0.0141	0.0086
1¹/₂	18	UNEF	0.0015	0.0087	0.004962	0.0065	0.0037	0.0048	0.0127	0.0081
1¹/₂	20	UN	0.0014	0.0081	0.004759	0.0062	0.0036	0.0046	0.0115	0.0077
1¹/₂	28	UN	0.0013	0.0065	0.004194	0.0055	0.0031	0.0041	0.0084	0.0063
1⁹/₁₆	6	UN	0.0024	0.0182	0.008159	0.0106	0.0061	0.0080	0.0306	0.0200
1⁹/₁₆	8	UN	0.0022	0.0150	0.007366	0.0096	0.0055	0.0072	0.0250	0.0150
1⁹/₁₆	12	UN	0.0018	0.0114	0.005902	0.0077	0.0044	0.0058	0.0181	0.0100
1⁹/₁₆	16	UN	0.0016	0.0094	0.005228	0.0068	0.0039	0.0051	0.0141	0.0086
1⁹/₁₆	18	UNEF	0.0015	0.0087	0.004986	0.0065	0.0037	0.0049	0.0127	0.0081
1⁹/₁₆	20	UN	0.0014	0.0081	0.004783	0.0062	0.0036	0.0047	0.0115	0.0077
1⁵/₈	6	UN	0.0025	0.0182	0.008219	0.0107	0.0062	0.0080	0.0306	0.0200
1⁵/₈	8	UN	0.0022	0.0150	0.007426	0.0097	0.0056	0.0072	0.0250	0.0150
1⁵/₈	12	UN	0.0018	0.0114	0.005925	0.0077	0.0044	0.0058	0.0181	0.0100
1⁵/₈	16	UN	0.0016	0.0094	0.005251	0.0068	0.0039	0.0051	0.0141	0.0086
1⁵/₈	18	UNEF	0.0015	0.0087	0.005009	0.0065	0.0038	0.0049	0.0127	0.0081
1⁵/₈	20	UN	0.0014	0.0081	0.004806	0.0062	0.0036	0.0047	0.0115	0.0077
1¹¹/₁₆	6	UN	0.0025	0.0182	0.008278	0.0108	0.0062	0.0081	0.0306	0.0200
1¹¹/₁₆	8	UN	0.0022	0.0150	0.007485	0.0097	0.0056	0.0073	0.0250	0.0150
1¹¹/₁₆	12	UN	0.0018	0.0114	0.005947	0.0077	0.0045	0.0058	0.0181	0.0100
1¹¹/₁₆	16	UN	0.0016	0.0094	0.005273	0.0069	0.0040	0.0051	0.0141	0.0086
1¹¹/₁₆	18	UNEF	0.0015	0.0087	0.005031	0.0065	0.0038	0.0049	0.0127	0.0081
1¹¹/₁₆	20	UN	0.0014	0.0081	0.004828	0.0063	0.0036	0.0047	0.0115	0.0077
1³/₄	5	UNC	0.0027	0.0205	0.008922	0.0116	0.0067	0.0087	0.0340	0.0240
1³/₄	6	UN	0.0025	0.0182	0.008335	0.0108	0.0063	0.0081	0.0306	0.0200
1³/₄	8	UN	0.0023	0.0150	0.007542	0.0098	0.0057	0.0074	0.0250	0.0150
1³/₄	12	UN	0.0018	0.0114	0.005969	0.0078	0.0045	0.0058	0.0181	0.0100
1³/₄	16	UN	0.0016	0.0094	0.005295	0.0069	0.0040	0.0052	0.0141	0.0086
1³/₄	20	UN	0.0015	0.0081	0.004850	0.0063	0.0036	0.0047	0.0115	0.0077
1¹³/₁₆	6	UN	0.0025	0.0182	0.008391	0.0109	0.0063	0.0082	0.0306	0.0200
1¹³/₁₆	8	UN	0.0023	0.0150	0.007598	0.0099	0.0057	0.0074	0.0250	0.0150
1¹³/₁₆	12	UN	0.0018	0.0114	0.005990	0.0078	0.0045	0.0058	0.0181	0.0100
1¹³/₁₆	16	UN	0.0016	0.0094	0.005316	0.0069	0.0040	0.0052	0.141	0.0086
1¹³/₁₆	20	UN	0.0015	0.0081	0.004871	0.0063	0.0037	0.0047	0.0115	0.0077
1⁷/₈	6	UN	0.0025	0.0182	0.008447	0.0110	0.0063	0.0082	0.0306	0.0200
1⁷/₈	8	UN	0.0023	0.0150	0.007654	0.0100	0.0057	0.0075	0.0250	0.0150
1⁷/₈	12	UN	0.0018	0.0114	0.006011	0.0078	0.0045	0.0059	0.0181	0.0100
1⁷/₈	16	UN	0.0016	0.0094	0.005337	0.0069	0.0040	0.0052	0.0141	0.0086
1⁷/₈	20	UN	0.0015	0.0081	0.004892	0.0064	0.0037	0.0048	0.0115	0.0077
1¹⁵/₁₆	6	UN	0.0026	0.0182	0.008501	0.0111	0.0064	0.0083	0.0306	0.0200
1¹⁵/₁₆	8	UN	0.0023	0.0150	0.007708	0.0100	0.0058	0.0075	0.0250	0.0150
1¹⁵/₁₆	12	UN	0.0018	0.0114	0.006031	0.0078	0.0045	0.0059	0.0181	0.0100
1¹⁵/₁₆	16	UN	0.0016	0.0094	0.005357	0.0070	0.0040	0.0052	0.0141	0.0086
1¹⁵/₁₆	20	UN	0.0015	0.0081	0.004912	0.0064	0.0037	0.0048	0.0115	0.0077
2	4¹/₂	UNC	0.0029	0.0220	0.009512	0.0124	0.0071	0.0093	0.0358	0.0267
2	6	UN	0.0026	0.0182	0.008554	0.0111	0.0064	0.0083	0.0306	0.0200
2	8	UN	0.0023	0.0150	0.007761	0.0101	0.0058	0.0076	0.0250	0.0150
2	12	UN	0.0018	0.0114	0.006051	0.0079	0.0045	0.0059	0.0181	0.0100
2	16	UN	0.0016	0.0094	0.005377	0.0070	0.0040	0.0052	0.0141	0.0086
2	20	UN	0.0015	0.0081	0.004932	0.0064	0.0037	0.0048	0.0115	0.0077
2¹/₈	6	UN	0.0026	0.0182	0.008658	0.0113	0.0065	0.0084	0.0306	0.0200
2¹/₈	8	UN	0.0024	0.0150	0.007865	0.0102	0.0059	0.0077	0.0250	0.0150
2¹/₈	12	UN	0.0018	0.0114	0.006089	0.0079	0.0046	0.0059	0.0181	0.0100
2¹/₈	16	UN	0.0016	0.0094	0.005415	0.0070	0.0041	0.0053	0.0141	0.0086
2¹/₈	20	UN	0.0015	0.0081	0.004970	0.0065	0.0037	0.0048	0.0115	0.0077
2¹/₄	4¹/₂	UNC	0.0029	0.0220	0.009719	0.0126	0.0073	0.0095	0.0358	0.0267
2¹/₄	6	UN	0.0026	0.0182	0.008759	0.0114	0.0066	0.0085	0.0306	0.0200
2¹/₄	8	UN	0.0024	0.0150	0.007966	0.0104	0.0060	0.0078	0.0250	0.0150
2¹/₄	12	UN	0.0018	0.0114	0.006127	0.0080	0.0046	0.0060	0.0181	0.0100
2¹/₄	16	UN	0.0016	0.0094	0.005453	0.0071	0.0041	0.0053	0.0141	0.0086
2¹/₄	20	UN	0.0015	0.0081	0.005008	0.0065	0.0038	0.0049	0.0115	0.0077
2³/₈	6	UN	0.0027	0.0182	0.008856	0.0115	0.0066	0.0086	0.0306	0.0200
2³/₈	8	UN	0.0024	0.0150	0.008063	0.0105	0.0060	0.0079	0.0250	0.0150
2³/₈	12	UN	0.0018	0.0114	0.006162	0.0080	0.0046	0.0060	0.0181	0.0100
2³/₈	16	UN	0.0016	0.0094	0.005488	0.0071	0.0041	0.0054	0.0141	0.0086
2³/₈	20	UN	0.0015	0.0081	0.005043	0.0066	0.0038	0.0049	0.0115	0.0077
2¹/₂	4	UNC	0.0031	0.0238	0.010361	0.0135	0.0078	0.0101	0.0375	0.0300
2¹/₂	6	UN	0.0027	0.0182	0.008951	0.0116	0.0067	0.0087	0.0306	0.0200
2¹/₂	8	UN	0.0024	0.0150	0.008158	0.0106	0.0061	0.0080	0.0250	0.0150
2¹/₂	12	UN	0.0019	0.0114	0.006197	0.0081	0.0046	0.0060	0.0181	0.0100
2¹/₂	16	UN	0.0017	0.0094	0.005523	0.0072	0.0041	0.0054	0.0141	0.0086
2¹/₂	20	UN	0.0015	0.0081	0.005078	0.0066	0.0038	0.0050	0.0115	0.0077
2⁵/₈	6	UN	0.0027	0.0182	0.009042	0.0118	0.0068	0.0088	0.0306	0.0200
2⁵/₈	8	UN	0.0025	0.0150	0.008249	0.0107	0.0062	0.0080	0.0250	0.0150
2⁵/₈	12	UN	0.0019	0.0114	0.006230	0.0081	0.0047	0.0061	0.0181	0.0100
2⁵/₈	16	UN	0.00017	0.0094	0.005556	0.0072	0.0042	0.0054	0.0141	0.0086
2⁵/₈	20	UN	0.0015	0.0081	0.005111	0.0066	0.0038	0.0050	0.0115	0.0077
2³/₄	4	UNC	0.0032	0.0238	0.010542	0.0137	0.0079	0.0103	0.0375	0.0300
2³/₄	6	UN	0.0027	0.0182	0.009132	0.0119	0.0068	0.0089	0.0306	0.0200
2³/₄	8	UN	0.0025	0.0150	0.008339	0.0108	0.0063	0.0081	0.0250	0.0150
2³/₄	12	UN	0.0019	0.0114	0.006263	0.0081	0.0047	0.0061	0.0181	0.0100
2³/₄	16	UN	0.0017	0.0094	0.005589	0.0073	0.0042	0.0054	0.0141	0.0086
2³/₄	20	UN	0.0015	0.0081	0.005144	0.0067	0.0039	0.0050	0.0115	0.0077
2⁷/₈	6	UN	0.0028	0.0182	0.009219	0.0120	0.0069	0.0090	0.0306	0.0200
2⁷/₈	8	UN	0.0025	0.0150	0.008426	0.0110	0.0063	0.0082	0.0250	0.0150
2⁷/₈	12	UN	0.0019	0.0114	0.006294	0.0082	0.0047	0.0061	0.0181	0.0100
2⁷/₈	16	UN	0.0017	0.0094	0.005620	0.0073	0.0042	0.0055	0.0141	0.0086
2⁷/₈	20	UN	0.0016	0.0081	0.005175	0.0067	0.0039	0.0050	0.0115	0.0077
3	4	UNC	0.0032	0.0238	0.010714	0.0139	0.0080	0.0104	0.0375	0.0300
3	6	UN	0.0028	0.0182	0.009304	0.0121	0.0070	0.0091	0.0306	0.0200
3	8	UN	0.0026	0.0150	0.008511	0.0111	0.0064	0.0083	0.0250	0.0150
3	12	UN	0.0019	0.0114	0.006324	1.0082	0.0047	0.0062	0.0181	0.0100
3	16	UN	0.0017	0.0094	0.005650	0.0073	0.0042	0.0055	0.0141	0.0086
3	20	UN	0.0016	0.0081	0.005205	0.0068	0.0039	0.0051	0.0115	0.0077
3¹/₈	6	UN	0.0028	0.0182	0.009388	0.0122	0.0070	0.0092	0.0306	0.0200
3¹/₈	8	UN	0.0026	0.0150	0.008595	0.0112	0.0064	0.0084	0.0250	0.0150
3¹/₈	12	UN	0.0019	0.0114	0.006354	0.0083	0.0048	0.0062	0.0181	0.0100
3¹/₈	16	UN	0.0017	0.0094	0.005680	0.0074	0.0043	0.0055	0.0141	0.0086
3¹/₄	4	UNC	0.0033	0.0238	0.010879	0.0141	0.0082	0.0106	0.0375	0.0300
3¹/₄	6	UN	0.0028	0.0182	0.009469	0.0123	0.0071	0.0092	0.0306	0.0200
3¹/₄	8	UN	0.0026	0.0150	0.008676	0.0113	0.0065	0.0085	0.0250	0.0150
3¹/₄	12	UN	0.0019	0.0114	0.006383	0.0083	0.0048	0.0062	0.0181	0.0100
3¹/₄	16	UN	0.0017	0.0094	0.005709	0.0074	0.0043	0.0056	0.0141	0.0086
3³/₈	6	UN	0.0029	0.0182	0.009549	0.0124	0.0072	0.0093	0.0306	0.0200
3³/₈	8	UN	0.0026	0.0150	0.008756	0.0114	0.0066	0.0085	0.0250	0.0150
3³/₈	12	UN	0.0019	0.0114	0.006411	0.0083	0.0048	0.0063	0.0181	0.0100
3³/₈	16	UN	0.0017	0.0094	0.005737	0.0075	0.0043	0.0056	0.0141	0.0086
3¹/₂	4	UNC	0.0033	0.0238	0.011036	0.0143	0.0083	0.0108	0.0375	0.0300
3¹/₂	6	UN	0.0029	0.0182	0.009626	0.0125	0.0072	0.0094	0.0306	0.0200
3¹/₂	8	UN	0.0026	0.0150	0.008833	0.0115	0.0066	0.0086	0.0250	0.0150
3¹/₂	12	UN	0.0019	0.0114	0.006438	0.0084	0.0048	0.0063	0.0181	0.0100
3¹/₂	16	UN	0.0017	0.0094	0.005764	0.0075	0.0043	0.0056	0.0141	0.0086
3⁵/₈	6	UN	0.0029	0.0182	0.009703	0.0126	0.0073	0.0095	0.0306	0.0200
3⁵/₈	8	UN	0.0027	0.0150	0.008910	0.0116	0.0067	0.0087	0.0250	0.0150
3⁵/₈	12	UN	0.0019	0.0114	0.006465	0.0084	0.0048	0.0063	0.0181	0.0100
3⁵/₈	16	UN	0.0017	0.0094	0.005791	0.0075	0.0043	0.0056	0.0141	0.0086
3³/₄	4	UNC	0.0034	0.0238	0.011188	0.0145	0.0084	0.0109	0.0375	0.0300
3³/₄	6	UN	0.0029	0.0182	0.009778	0.0127	0.0073	0.0095	0.0306	0.0200
3³/₄	8	UN	0.0027	0.0150	0.008985	0.0117	0.0067	0.0088	0.0250	0.0150
3³/₄	12	UN	0.0019	0.0114	0.006491	0.0084	0.0049	0.0063	0.0181	0.0100
3³/₄	16	UN	0.0017	0.0094	0.005817	0.0076	0.0044	0.0057	0.0141	0.0086
3⁷/₈	6	UN	0.0030	0.0182	0.009852	0.0128	0.0074	0.0096	0.0306	0.0200
3⁷/₈	8	UN	0.0027	0.0150	0.009059	0.0118	0.0068	0.0088	0.0250	0.0150
3⁷/₈	12	UN	0.0020	0.0114	0.006517	0.0085	0.0049	0.0064	0.0181	0.0100
3⁷/₈	16	UN	0.0018	0.0094	0.005843	0.0076	0.0044	0.0057	0.0141	0.0086
4	4	UNC	0.0034	0.0238	0.011334	0.0147	0.0085	0.0111	0.0375	0.0300
4	6	UN	0.0030	0.0182	0.009924	0.0129	0.0074	0.0097	0.0306	0.0200
4	8	UN	0.0027	0.0150	0.009131	0.0119	0.0068	0.0089	0.0250	0.0150
4	12	UN	0.0020	0.0114	0.006542	0.0085	0.0049	0.0064	0.0181	0.0100
4	16	UN	0.0018	0.0094	0.005868	0.0076	0.0044	0.0057	0.0141	0.0086
4¹/₈	6	UN	0.0030	0.0182	0.009996	0.0130	0.0075	0.0097	0.0306	0.0200
4¹/₈	8	UN	0.0028	0.0150	0.009203	0.0120	0.0069	0.0090	0.0250	0.0150
4¹/₈	12	UN	0.0020	0.0114	0.006567	0.0085	0.0049	0.0064	0.0181	0.0100
4¹/₈	16	UN	0.0018	0.0094	0.005893	0.0077	0.0044	0.0057	0.0141	0.0086
注：1.内螺纹大径最大可延伸至H/24削平高度处； 2.外螺纹小径最小可延伸至H/8削平高度处。

2级和3级标准系列统一螺纹的容隙和公差(4 1/4～6)

2级和3级标准系列统一螺纹的容隙和公差 in
公称直径	牙数 n	系列代号	2A外螺纹容隙 es	外螺纹大径公差	中径公差				内螺纹小径公差
公称直径	牙数 n	系列代号	2A外螺纹容隙 es	外螺纹大径公差	2A	2B	3A	3B	2B	3B
4¹/₄	4	UN	0.0034	0.0238	0.011475	0.0149	0.0086	0.0112	0.0375	0.0300
4¹/₄	6	UN	0.0030	0.0182	0.010065	0.0131	0.0075	0.0098	0.0306	0.0200
4¹/₄	8	UN	0.0028	0.0150	0.009272	0.0121	0.0070	0.0090	0.0250	0.0150
4¹/₄	12	UN	0.0020	0.0114	0.006591	0.0086	0.0049	0.0064	0.0181	0.0100
4¹/₄	16	UN	0.0018	0.0094	0.005917	0.0077	0.0044	0.0058	0.0141	0.0086
4³/₈	6	UN	0.0030	0.0182	0.010133	0.0132	0.0076	0.0099	0.0306	0.0200
4³/₈	8	UN	0.0028	0.0150	0.009340	0.0121	0.0070	0.0081	0.0250	0.0150
4³/₈	12	UN	0.0020	0.0114	0.006614	0.0086	0.0050	0.0064	0.0181	0.0100
4³/₈	16	UN	0.0018	0.0094	0.005940	0.0077	0.0045	0.0058	0.0141	0.0086
4¹/₂	4	UN	0.0030	0.0238	0.011611	0.0151	0.0087	0.0113	0.0375	0.0300
4¹/₂	6	UN	0.0028	0.0182	0.010201	0.0133	0.0077	0.0099	0.0306	0.0200
4¹/₂	8	UN	0.0020	0.0150	0.009408	0.0122	0.0071	0.0092	0.0250	0.0150
4¹/₂	12	UN	0.0018	0.0114	0.006637	0.0086	0.0050	0.0065	0.0181	0.0100
4¹/₂	16	UN	0.0035	0.0094	0.005963	0.0078	0.0045	0.0058	0.0141	0.0086
4⁵/₈	6	UN	0.0031	0.0182	0.010268	0.0133	0.0077	0.0100	0.0306	0.0200
4⁵/₈	8	UN	0.0028	0.0150	0.009475	0.0123	0.0071	0.0092	0.0250	0.0150
4⁵/₈	12	UN	0.0020	0.0114	0.00660	0.0087	0.0050	0.0065	0.0181	0.0100
4⁵/₈	16	UN	0.0018	0.0094	0.005986	0.0078	0.0045	0.0058	0.0141	0.0086
4³/₄	4	UN	0.0031	0.0238	0.011743	0.0153	0.0088	0.0114	0.0375	0.0300
4³/₄	6	UN	0.0028	0.0182	0.010333	0.0134	0.0077	0.0101	0.0306	0.0200
4³/₄	8	UN	0.0020	0.0150	0.009540	0.0124	0.0072	0.0093	0.0250	0.0150
4³/₄	12	UN	0.0018	0.0114	0.006682	0.0087	0.0050	0.0065	0.0181	0.0100
4³/₄	16	UN	0.0035	0.0094	0.006008	0.0078	0.0045	0.0059	0.0141	0.0086
4⁷/₈	6	UN	0.0031	0.0182	0.010398	0.0135	0.0078	0.0101	0.0306	0.0200
4⁷/₈	8	UN	0.0029	0.0150	0.009605	0.0125	0.0072	0.0094	0.0250	0.0150
4⁷/₈	12	UN	0.0020	0.0114	0.006704	0.0087	0.0050	0.0065	0.0181	0.0100
4⁷/₈	16	UN	0.0018	0.0094	0.006030	0.0078	0.0045	0.0059	0.0141	0.0086
5	4	UN	0.0036	0.0238	0.011872	0.0154	0.0089	0.0116	0.0375	0.0300
5	6	UN	0.0031	0.0182	0.010462	0.0136	0.0078	0.0102	0.0306	0.0200
5	8	UN	0.0029	0.0150	0.009669	0.0126	0.0073	0.0094	0.0025	0.0150
5	12	UN	0.0020	0.0114	0.006726	0.0087	0.0050	0.0066	0.0181	0.0100
5	16	UN	0.0018	0.0094	0.006052	0.0079	0.0045	0.0059	0.0141	0.0086
5¹/₈	6	UN	0.0032	0.0182	0.010525	0.0137	0.0079	0.0103	0.0306	0.0200
5¹/₈	8	UN	0.0029	0.0150	0.009732	0.0127	0.0073	0.0095	0.0250	0.0150
5¹/₈	12	UN	0.0020	0.0114	0.006747	0.0088	0.0051	0.0066	0.0181	0.0100
5¹/₈	16	UN	0.0018	0.0094	0.006073	0.0079	0.0046	0.0059	0.0141	0.0086
5¹/₄	4	UN	0.0036	0.0238	0.011997	0.0156	0.0090	0.0117	0.0375	0.0300
5¹/₄	6	UN	0.0032	0.0182	0.010587	0.0138	0.0079	0.0103	0.0306	0.0200
5¹/₄	8	UN	0.0029	0.0150	0.009794	0.0127	0.0073	0.0095	0.0250	0.0150
5¹/₄	12	UN	0.0020	0.0114	0.006768	0.0088	0.0051	0.0066	0.0181	0.0100
5¹/₄	16	UN	0.0018	0.0094	0.006094	0.0079	0.0046	0.0059	0.0141	0.0086
5³/₈	6	UN	0.0032	0.0182	0.010649	0.0138	0.0080	0.0104	0.0306	0.0200
5³/₈	8	UN	0.0030	0.0150	0.009856	0.0128	0.0074	0.0096	0.0250	0.0150
5³/₈	12	UN	0.0020	0.0114	0.006789	0.0088	0.0051	0.0066	0.0181	0.0100
5³/₈	16	UN	0.0018	0.0094	0.006115	0.0079	0.0046	0.0060	0.0141	0.0086
5¹/₂	4	UN	0.0036	0.0238	0.012119	0.0158	0.0091	0.0118	0.0375	0.0300
5¹/₂	6	UN	0.0032	0.0182	0.010709	0.0139	0.0080	0.0104	0.0306	0.0200
5¹/₂	8	UN	0.0030	0.0150	0.009916	0.0129	0.0074	0.0097	0.0250	0.0150
5¹/₂	12	UN	0.0020	0.0114	0.006809	0.0089	0.0051	0.0066	0.0181	0.0100
5¹/₂	16	UN	0.0018	0.0094	0.006135	0.0080	0.0046	0.0060	0.0141	0.0086
5⁵/₈	6	UN	0.0032	0.0182	0.010769	0.0140	0.0081	0.0105	0.0306	0.0200
5⁵/₈	8	UN	0.0030	0.0150	0.009976	0.0130	0.0075	0.0097	0.0250	0.0150
5⁵/₈	12	UN	0.0020	0.0114	0.006829	0.0089	0.0051	0.0067	0.0181	0.0100
5⁵/₈	16	UN	0.0018	0.0094	0.006155	0.0080	0.0046	0.0060	0.0141	0.0086
5³/₄	4	UN	0.0037	0.0238	0.012237	0.0159	0.0092	0.0119	0.0375	0.0300
5³/₄	6	UN	0.0032	0.0182	0.010827	0.0141	0.0081	0.0106	0.0306	0.0200
5³/₄	8	UN	0.0030	0.0150	0.010034	0.0130	0.0075	0.0098	0.0250	0.0150
5³/₄	12	UN	0.0021	0.0114	0.006848	0.0089	0.0051	0.0067	0.0181	0.0100
5³/₄	16	UN	0.0019	0.0094	0.006174	0.0080	0.0046	0.0060	0.0141	0.0086
5⁷/₈	6	UN	0.0033	0.0182	0.010886	0.0142	0.0082	0.0106	0.0306	0.0200
5⁷/₈	8	UN	0.0030	0.0150	0.010093	0.0131	0.0076	0.0098	0.0250	0.0150
5⁷/₈	12	UN	0.0021	0.0114	0.006868	0.0089	0.0052	0.0067	0.0181	0.0100
5⁷/₈	16	UN	0.0019	0.0094	0.006194	0.0081	0.0046	0.0060	0.0141	0.0086
6	4	UN	0.0037	0.0238	0.012353	0.0161	0.0093	0.0120	0.0375	0.0300
6	6	UN	0.0033	0.0182	0.010943	0.0142	0.0082	0.0107	0.0306	0.0200
6	8	UN	0.0030	0.0150	0.010150	0.0132	0.0076	0.0099	0.0250	0.0150
6	12	UN	0.0021	0.0114	0.006887	0.0090	0.0052	0.0067	0.0181	0.0100
6	16	UN	0.0019	0.0094	0.006213	0.0081	0.0047	0.0061	0.0141	0.0086
注：1.内螺纹大径最大可延伸至H/24削平高度处； 2.外螺纹小径最小可延伸至H/8削平高度处。

1级标准系列统一螺纹的容隙和公差

1级标准系列统一螺纹的容隙和公差 in
公称直径	牙数 n	系列代号	外螺纹容隙 es	外螺纹大径公差	中径公差		内螺纹小径公差
公称直径	牙数 n	系列代号	外螺纹容隙 es	外螺纹大径公差	1A	1B	内螺纹小径公差
¹/₄	20	UNC	0.0011	0.0122	0.0056	0.0073	0.0115
¹/₄	28	UNF	0.0010	0.0098	0.0050	0.0065	0.0084
⁵/₁₆	18	UNC	0.0012	0.0131	0.0061	0.0079	0.0127
⁵/₁₆	24	UNF	0.0011	0.0108	0.0055	0.0071	0.0097
³/₈	16	UNC	0.0013	0.0142	0.0065	0.0085	0.0141
³/₈	24	UNF	0.0011	0.0108	0.0057	0.0074	0.0097
⁷/₁₆	14	UNC	0.0014	0.0155	0.0071	0.0092	0.0158
⁷/₁₆	20	UNF	0.0013	0.0122	0.0063	0.0081	0.0115
¹/₂	13	UNC	0.0015	0.0163	0.0074	0.0097	0.0169
¹/₂	20	UNF	0.0013	0.0122	0.0064	0.0084	0.0115
⁹/₁₆	12	UNC	0.0016	0.0172	0.0078	0.0102	0.0181
⁹/₁₆	18	UNF	0.0014	0.0131	0.0068	0.0089	0.0127
⁵/₈	11	UNC	0.0017	0.0182	0.0083	0.0107	0.0194
⁵/₈	18	UNF	0.0014	0.0131	0.0070	0.0091	0.0127
³/₄	10	UNC	0.0018	0.0194	0.0088	0.0115	0.0210
³/₄	16	UNF	0.0015	0.0142	0.0075	0.0098	0.0141
⁷/₈	9	UNC	0.0019	0.0208	0.0095	0.0123	0.0228
⁷/₈	14	UNF	0.0016	0.0155	0.0081	0.0106	0.0158
1	8	UNC	0.0020	0.0225	0.0101	0.0132	0.0250
1	12	UNF	0.0018	0.0172	0.0088	0.0114	0.0181
1¹/₈	7	UNC	0.0022	0.0246	0.0109	0.0141	0.0276
1¹/₈	12	UNF	0.0018	0.0172	0.0090	0.0117	0.0181
1¹/₄	7	UNC	0.0022	0.0246	0.0111	0.0144	0.0276
1¹/₄	12	UNF	0.0018	0.0172	0.0092	0.0120	0.0181
1³/₈	6	UNC	0.0024	0.0273	0.0120	0.0155	0.0306
1³/₈	12	UNF	0.0019	0.0172	0.0094	0.0123	0.0181
1¹/₂	6	UNC	0.0024	0.0273	0.0121	0.0158	0.0306
1¹/₂	12	UNF	0.0019	0.0172	0.0096	0.0125	0.0181
1³/₄	5	UNC	0.0027	0.0308	0.0134	0.0174	0.0340
2	4¹/₂	UNC	0.0029	0.0330	0.0143	0.0186	0.0358
2¹/₄	4¹/₂	UNC	0.0029	0.0330	0.0146	0.0190	0.0358
2¹/₂	4	UNC	0.0031	0.0357	0.0155	0.0202	0.0375
2³/₄	4	UNC	0.0032	0.0357	0.0158	0.0206	0.0375
3	4	UNC	0.0032	0.0357	0.0161	0.0209	0.0375
3¹/₄	4	UNC	0.0033	0.0357	0.0163	0.0212	0.0375
3¹/₂	4	UNC	0.0033	0.0357	0.0166	0.0215	0.0375
3³/₄	4	UNC	0.0034	0.0357	0.0168	0.0218	0.0375
4	4	UNC	0.0034	0.0357	0.0170	0.0221	0.0375
注：1.内螺纹大径最大可延伸至H/24削平高度处； 2.外螺纹小径最小可延伸至H/8削平高度处。

统一螺纹公差计算式

统一螺纹公差计算式
螺纹	直径	公差带	公差计算式	备注
外螺纹	容隙	1A和2A	0.3 T_d₂(2A)	T_d₂(2A)为2A中径公差代号
	容隙	3A	0
	大径	1A
		2A和3A
		2A热轧
	中径	1A	1.5 T_d₂(2A)	T_d₂(2A)为2A中径公差代号
		2A		LE旋合长度代号。对标准系列螺纹，LE＝D或9P(取决于螺距系列)；对特殊系列螺纹，LE代入9P(旋合长度在5P～15P之间)或实际特殊值(旋合长度在5P～15P范围以外)
		3A	0.75 T_d₂(2A)	T_d₂(2A)为2A中径公差代号
内螺纹	小径	1B和2B		D＜1/4 in时，公差限定在0.25 P-0.4P²～0.394P之间
			0.25 P－0.4P²	D≥1/4 in、牙数80～4时
			0.15 P	D≥1/4 in、牙数少于4时
		3B		牙数80～13时，公差限定在0.23P-1.5P²～0.394P之间；牙数少于13时，公差限定在0.12P～0.394P之间
	中径	1B	1.95 T_d₂(2A)	T_d₂(2A)为2A中径公差代号
		2B	1.3 T_d₂(2A)
		3B	0.975 T_d₂(2A)

中径公差数值表所适用的旋合长度范围

中径公差数值表所适用的旋合长度范围
螺纹系列	标准旋合长度范围
螺纹系列	＞	≤
UNC，UNF，4UN，6UN，8UN	5P	1.5D
UNEF，12UN，16UN，20UN，28UN，32UN	5P	15P

内螺纹小径公差的旋合长度修正系数

内螺纹小径公差的旋合长度修正系数
旋合长度		备注
＞	≤	备注
－	0.33D	超短旋合长度，0.5倍的标准公差。
0.33D	0.67D	短旋合长度，0.75倍的标准公差。
0.67D	1.5D	标准旋合长度，不修正。
1.5D	－	长旋合长度，1.25倍的标准公差。
注：当内螺纹小径公差大于0.394P时，则取内螺纹小径公差为0.394P。

<- 上一项下一项 ->
