气动手指夹紧力计算

程序可以计算不同类别和使用工况的气动手指的夹紧力。程序中的参数和设计方法参照行业标准,设计界面简洁,操作方便。 程序目前支持二爪和三爪气动手指夹紧力计算,夹紧形式包括机械锁紧、机械锁紧带V形气爪夹、摩擦锁紧、摩擦锁紧带V形气爪夹具。

本页导航 广告链接

参考资料

参考资料文档: 气动手指(摘自亚德客AIRTAC 产品综合型录中文2019版)

工具介绍及使用说明

你可以在数据资料 气爪夹紧力计算    中查看此工具程序相关的数据参数说明、设计方法及所用到的公式。

你可以在 工具介绍 中查看此工具功能和使用方法说明。

气动手指夹紧力计算

气动手指夹紧力计算

气爪类别及使用工况
工件质量m kg 加速度a m/s²
安全系数S
夹紧力FG N
这里指的夹紧力FG是每个夹头的夹紧力,并且需考虑到在一定加速度的情况下夹紧工件运动时所需的夹紧力。
式中:
m—工件质量,kg
g—重力加速度,g0 ≈10m/s²
a—动态运动时产生的加速度,m/s²

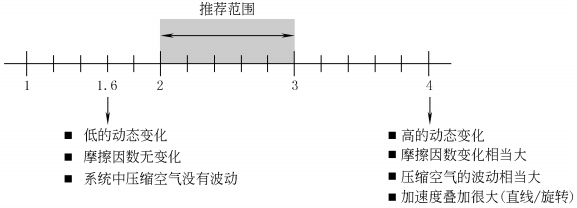

S—安全系数,通常取4
α—V形气爪夹头的摆角,(°)

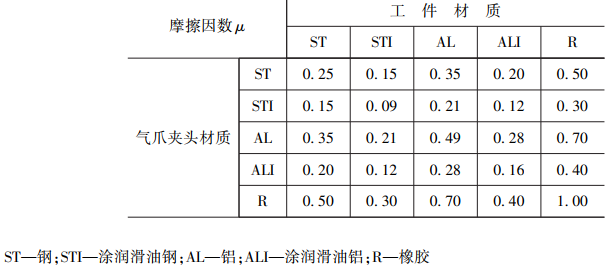

μ—气爪夹头与工件的摩擦因数
