石墨管件

石墨管件（使用温度170℃，许用应力0.3MPa，螺纹按GB/T 15054.2—1994加工）　　　　　mm
标记示例：直管D_g25 HG/T 3191—1980																				标记示例：直角弯头D_g25 HG/T 3192—1980
石墨直管(HG/T 3191—1980)																				石墨直角弯头(HG/T 3192—1980)
D_g			内径				D				δ			质量/kg·m^-1						D_g				d			a				F				G			H
22			22				32				5			0.76						25				38			25				75				50			50
25			25				38				6.5			1.16						36				50			25				90				70			55
30			30				43				6.5			1.22						50				67			32				115				90			70
36			36				50				7			1.69						65				85			32				130				110			75
40			40				55				7.5			2.04						75				100			38				155				130			90
50			50				67				8.5			2.81						102				133			38				195				170			110
65			65				85				10			4.25						127				159			44				230				200			130
75			75				100				12.5			6.17						152				190			44				260				230			145
102			102				133				15.5			9.95
127			127				159				16			12.9
152			152				190				19			18.7
203			203				254				25.5			33.0
254			254				330				38			62.0
标记示例：45°弯头D_g25 HG/T 3354—1981																							标记示例：四通 D_g25 HG/T 3195—1981
石墨45°弯头(HG/T 3354—1981)																							石墨四通(HG/T 3195—1981)
D_g		d				a			G			J				K			M₁				D_g			d				a			G				H			N
25		38				25			50			46				75			84				25			38				25			50				50			100
36		50				25			70			52				85			92				36			50				25			70				55			110
50		67				32			90			70				113			126				50			67				32			90				70			140
65		85				32			110			82				137			141				65			85				32			110				75			150
75		100				38			130			98				161			172				75			100				38			130				90			180
102		133				38			170			117				201			198				102			133				38			170				110			220
127		159				44			200			137				234			234				127			159				44			200				130			260
152		190				44			230			153				269			256				152			190				44			230				145			290

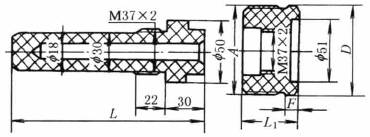

石墨温度计套管(HG/T 3202—1981)
石墨温度计套管
D_g					A						D						L₁					L						F						标记示例：温度计套管 D_g36 HG/T 3202—1981
36					50						54						38					100						15
50					67						72						45					150						15
65					85						90						45					200						15
75					100						106						50					250						15
102					133						138						54					300						18
标记示例：三通 D_g25 HG/T 3194—1981																		标记示例：D_g25，螺距2mm标记如：M25×2 HG/T 3204—1981
石墨三通(HG/T 3194—1981)																		石墨管道用螺纹系列(HG/T 3204—1981)
D_g	d			a				G		F			H		N			D_g			d'				d				L			a				l			螺距
25	38			25				50		75			50		100			25			25				38				25			4				27			2
36	50			25				70		90			55		110			36			36				50				25			4				27			3
50	67			32				90		115			70		140			50			50				67				32			4				34			3
65	85			32				110		130			75		150			65			65				85				32			4				34			4
75	100			38				130		155			90		180			75			75				100				38			4				40			4
102	133			38				170		195			110		220			102			102				133				38			5				40			6
127	159			44				200		230			130		260			127			127				159				44			5				48			6
152	190			44				230		260			145		290			152			152				190				44			5				48			6
																		203			203				254				51			5				55			6
																		254			254				330				63			5				57			6
