美制梯形(爱克母)螺纹(29°)(ACME)

<- 上一项下一项 ->

对中爱克母螺纹

美制梯形(爱克母)螺纹(29°)(ACME)分页导航

本页导航 广告链接

对中爱克母螺纹

对中爱克母螺纹的牙型

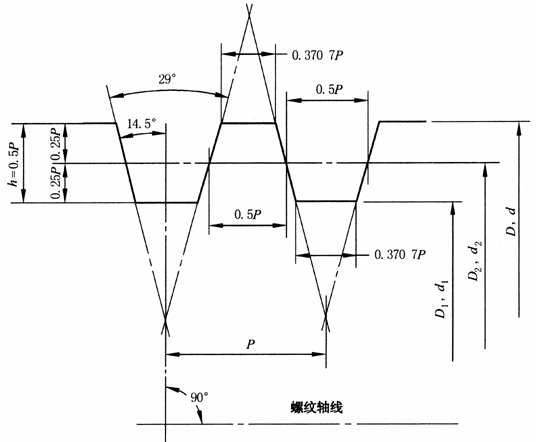

基本牙型

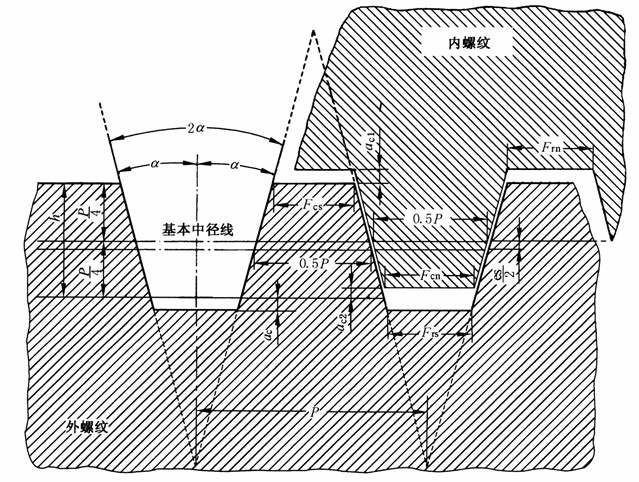

设计牙型	图中：大径间隙a_c1为：0.001 /2＝0.000 5 ；小径间隙(a_c+a_c2)为：(0.020+0.1P)/2＝0.010+0.05P in(牙数小于和等于10牙)； (0.010+0.1P)/2＝0.005+0.05P in(牙数大于10牙)。
注：外螺纹的牙顶要倒角(45°，最小深度为P/20)；外螺纹牙底及内螺纹牙底和牙顶可以倒圆。见图。滚压加工时，外螺纹牙底可能需要进行修正，以获得较大的圆弧牙底，在供需双方同意的条件下，d₃的基本尺寸允许减小0.15P。

对中爱克母螺纹的牙型

基

本

牙

型

设

计

牙

型

图中：大径间隙a_c1为：0.001 /2＝0.000 5 ；

小径间隙(a_c+a_c2)为：(0.020+0.1P)/2＝0.010+0.05P in(牙数小于和等于10牙)；

(0.010+0.1P)/2＝0.005+0.05P in(牙数大于10牙)。

注：外螺纹的牙顶要倒角(45°，最小深度为P/20)；外螺纹牙底及内螺纹牙底和牙顶可以倒圆。见图。

滚压加工时，外螺纹牙底可能需要进行修正，以获得较大的圆弧牙底，在供需双方同意的条件下，d₃的基本尺寸允许减小0.15P。
