对中爱克母螺纹
公差

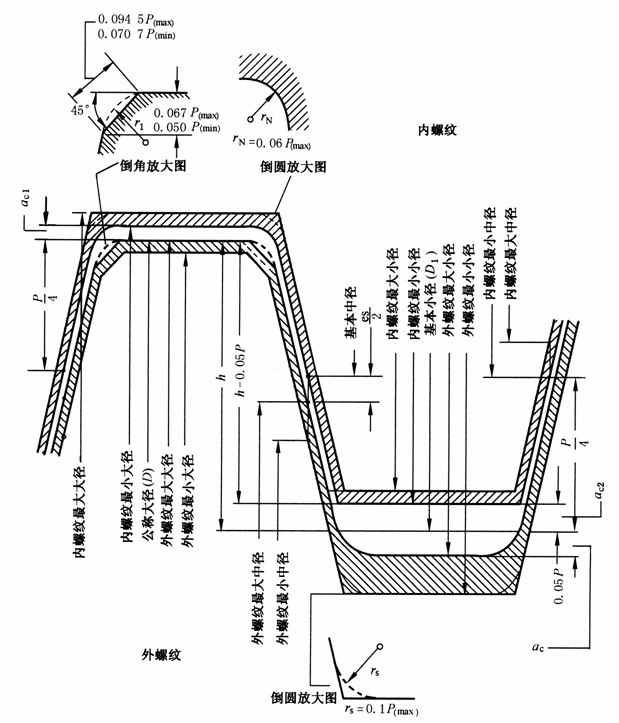

公差带位置
|
对中爱克母螺纹的公差带位置 |
|---|
|
|
|
注：容隙(ALLOWANCE)术语是美制螺纹和英制螺纹标准内的重要技术参数，但米制螺纹标准不使用此术语，我国技术人员对此术语的翻译名称也不统一。在爱克母螺纹标准内，容隙对应米制梯形螺纹的外螺纹中径基本偏差(es)。 内螺纹的大径D4、中径D2和小径D3的公差带位置在 H，基本偏差EI＝0；外螺纹的大径 d 和小径 d3的公差带位置为h，基本偏差es＝0。外螺纹的中径 d2 的基本偏差es为负值。 |
公差带种类及其选用
|
对中爱克母螺纹的公差带种类及其选用 |
|
|---|---|
|
螺 纹 公 差 带 |
选 用 说 明 |
|
2C |
优选选用 |
|
3C，4C |
需要小的牙侧间隙时选用 |
|
注：1．建议内、外螺纹采用相同的公差带。 2．内螺纹大径 D4的最大值与外螺纹大径 d 的最小值之差不应大于外螺纹中径基本偏差的绝对值。故 2C 外螺纹可以与 2C、3C 和 4C 内螺纹配合；3C 外螺纹可以与 3C 和 4C 内螺纹配合；4C 外螺纹只能与 4C 内螺纹配合。 |
|
顶径和底径公差
|
对中爱克母螺纹的顶径和底径公差 in |
|||||||
|---|---|---|---|---|---|---|---|
|
公称直径 |
牙数 |
小径公差 |
大 径 公 差 |
||||
|
内螺纹 |
2C 螺纹 |
3C 外螺纹 |
3C 内螺纹 |
4C 外螺纹 |
4C 内螺纹 |
||
|
1/4 |
16 |
0.005 0 |
0.001 8 |
0.000 8 |
0.001 8 |
0.000 5 |
0.001 0 |
|
5/16 |
14 |
0.005 0 |
0.002 0 |
0.000 8 |
0.002 0 |
0.000 6 |
0.001 1 |
|
3/8 |
12 |
0.005 0 |
0.002 1 |
0.000 9 |
0.002 1 |
0.000 6 |
0.001 2 |
|
7/16 |
12 |
0.005 0 |
0.002 3 |
0.001 0 |
0.002 3 |
0.000 7 |
0.001 3 |
|
1/2 |
10 |
0.005 0 |
0.002 5 |
0.001 1 |
0.002 5 |
0.000 7 |
0.001 4 |
|
|
|
|
|
|
|
|
|
|
5/8 |
8 |
0.006 2 |
0.002 8 |
0.001 2 |
0.002 8 |
0.000 8 |
0.001 6 |
|
3/4 |
6 |
0.008 3 |
0.003 0 |
0.001 3 |
0.003 0 |
0.000 9 |
0.001 7 |
|
7/8 |
6 |
0.008 3 |
0.003 3 |
0.001 4 |
0.003 3 |
0.000 9 |
0.001 9 |
|
1 |
5 |
0.010 0 |
0.003 5 |
0.001 5 |
0.003 5 |
0.001 0 |
0.002 0 |
|
11/8 |
5 |
0.010 0 |
0.003 7 |
0.001 6 |
0.003 7 |
0.001 1 |
0.002 1 |
|
|
|
|
|
|
|
|
|
|
11/4 |
5 |
0.010 0 |
0.003 9 |
0.001 7 |
0.003 9 |
0.001 1 |
0.002 2 |
|
13/8 |
4 |
0.012 5 |
0.004 1 |
0.001 8 |
0.004 1 |
0.001 2 |
0.002 3 |
|
11/2 |
4 |
0.012 5 |
0.004 3 |
0.001 8 |
0.004 3 |
0.001 2 |
0.002 4 |
|
13/4 |
4 |
0.012 5 |
0.004 6 |
0.002 0 |
0.004 6 |
0.001 3 |
0.002 6 |
|
2 |
4 |
0.012 5 |
0.004 9 |
0.002 1 |
0.004 9 |
0.001 4 |
0.002 8 |
|
|
|
|
|
|
|
|
|
|
21/4 |
3 |
0.016 7 |
0.005 3 |
0.002 3 |
0.005 3 |
0.001 5 |
0.003 0 |
|
21/2 |
3 |
0.016 7 |
0.005 5 |
0.002 4 |
0.005 5 |
0.001 6 |
0.003 2 |
|
23/4 |
3 |
0.016 7 |
0.005 8 |
0.002 5 |
0.005 8 |
0.001 7 |
0.003 3 |
|
3 |
2 |
0.025 0 |
0.006 1 |
0.002 6 |
0.006 1 |
0.001 7 |
0.003 5 |
|
|
|
|
|
|
|
|
|
|
31/2 |
2 |
0.025 0 |
0.006 5 |
0.002 8 |
0.006 5 |
0.001 9 |
0.003 7 |
|
4 |
2 |
0.025 0 |
0.007 0 |
0.003 0 |
0.007 0 |
0.002 0 |
0.004 0 |
|
41/2 |
2 |
0.025 0 |
0.007 4 |
0.003 2 |
0.007 4 |
0.002 1 |
0.004 2 |
|
5 |
2 |
0.025 0 |
0.007 8 |
0.003 4 |
0.007 8 |
0.002 2 |
0.004 5 |
|
注：1．内螺纹小径公差为0.05 P，最小值为0.005 in。 2．外螺纹小径公差为 1.5 倍的中径公差。 3．2C、3C和4C的内螺纹大径公差分别为0.003 5 4．2C、3C和4C的外螺纹大径公差分别为0.003 5 |
|||||||
