美制梯形(爱克母)螺纹(29°)(ACME)

注：容隙(ALLOWANCE)术语是美制螺纹和英制螺纹标准内的重要技术参数，但米制螺纹标准不使用此术语，我国技术人员对此术语的翻译名称也不统一。在爱克母螺纹标准内，容隙对应米制梯形螺纹的外螺纹中径基本偏差(es)。

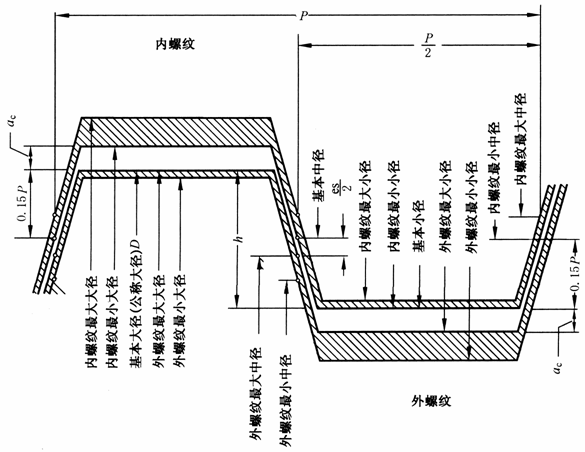

内螺纹的大径D₄、中径D₂和小径D₁的公差带位置在 H，基本偏差EI＝0；外螺纹的大径 d 和小径 d₃的公差带位置为 h，基本偏差es＝0。外螺纹的中径 d₂ 的基本偏差 es 为负值。

公称直径

牙数

螺纹顶径公差

螺纹底径公差

公称直径

牙数

螺纹顶径公差

螺纹底径公差

1/4

16

0.003 1

0.010 5

11/2

4

0.012 5

0.022 3

5/16

14

0.003 6

0.011 4

13/4

4

0.012 5

0.022 9

3/8

12

0.004 2

0.012 3

2

4

0.012 5

0.023 5

7/16

12

0.004 2

0.012 6

1/2

10

0.005 0

0.013 7

21/4

3

0.016 7

0.026 3

21/2

3

0.016 7

0.026 8

5/8

8

0.006 2

0.015 4

23/4

3

0.016 7

0.027 3

3/4

6

0.008 3

0.017 4

3

2

0.025 0

0.031 6

7/8

6

0.008 3

0.017 9

1

5

0.010 0

0.019 4

31/2

2

0.025 0

0.032 4

11/8

5

0.010 0

0.019 8

4

2

0.025 0

0.033 2

41/2

2

0.025 0

0.033 9

11/4

5

0.010 0

0.020 1

5

2

0.025 0

0.034 6

13/8

4

0.012 5

0.022 0

注：螺纹顶径公差为0.05 P；螺纹底径公差与其中径公差相同。
