炼钢电炉顶用砖的形状尺寸(摘自YB/T 5018-1993)
耐火制品的形状尺寸分页导航
炼钢电炉顶用砖的形状尺寸(摘自YB/T 5018-1993)

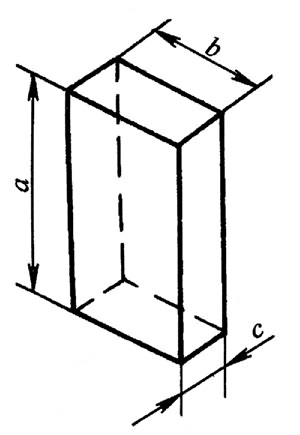

直形砖的形状尺寸
|
砖号
|
尺寸/mm
|
体积≈/cm^3
|
用途
|
|
a
|
b
|
c
|
|
D-1
|
230
|
113
|
65
|
1690
|
砌筑厚度230mm的炉顶用，配以D-4、D-6楔形砖
|
|
D-2
|
300
|
150
|
65
|
2925
|
砌筑厚度300mm的炉顶用，配以D-5、D-7楔形砖
|
|
D-3
|
300
|
100
|
65
|
1950
|
砌筑厚度300mm的炉顶用，配以D-2、D-7楔形砖
|

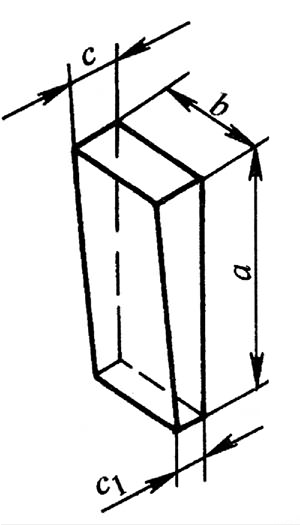

厚楔形砖的形状尺寸
|
砖号
|
尺寸/mm
|
体积≈/cm^3
|
用途
|
|
a
|
b
|
c
|
c1
|
|
D-4
|
230
|
113
|
65
|
55
|
1560
|
砌筑厚度230mm的炉顶电极间拱形用，配以D-1砖，以及砌筑炉顶的扇形行列，配以D-8砖
|
|
D-5
|
300
|
150
|
65
|
55
|
2700
|
砌筑厚度300mm的炉顶电极间拱形用，配以D-2砖，以及砌筑炉顶的扇形行列，配以D-9砖
|

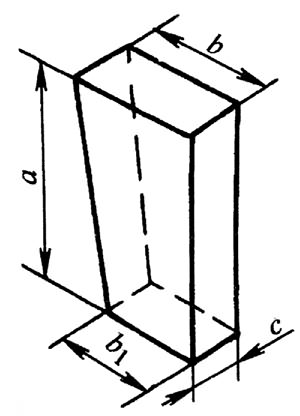

宽楔形砖的形状尺寸
|
砖号
|
尺寸/mm
|
体积≈/cm^3
|
用途
|
|
a
|
b
|
b1
|
c
|
|
D-6
|
230
|
113
|
102
|
65
|
1600
|
砌筑厚度230mm炉顶扇形行列，配以D-1直形砖
|
|
D-7
|
300
|
150
|
135
|
65
|
2780
|
砌筑厚度300mm炉顶扇形行列，配以D-2、D-3直形砖
|
锥楔形砖的形状尺寸
|
砖号
|
尺寸/mm
|
体积≈/cm^3
|
用途
|
|
a
|
b
|
b1
|
c
|
c1
|
|
D-8
|
230
|
113
|
102
|
65
|
55
|
1480
|
砌筑厚度230mm炉顶扇形行列，配以D-4楔形砖
|
|
D-9
|
300
|
150
|
135
|
65
|
55
|
2565
|
砌筑厚度300mm炉顶扇形行列，配以D-5楔形砖
|
电极孔砖的形状尺寸
|
砖号
|
尺寸/mm
|
体积≈/cm^3
|
用途
|
|
a
|
b
|
c
|
c1
|
|
D10
|
230
|
100
|
82
|
47
|
1485
|
砌筑厚度230mm的炉顶直径为270mm的电极孔；与D-11砖配合砌筑直径为305~440mm的电极孔
|
|
D11
|
230
|
100
|
88
|
62
|
1725
|
砌筑厚度230mm的炉顶直径为475mm的电极孔；与D-10砖配合砌筑直径为305~440mm的电极孔
|
|
D12
|
300
|
110
|
96
|
63
|
2620
|
砌筑厚度300mm的炉顶直径为420mm的电极孔内半环；与D-13砖配合砌筑直径为450~600mm的电极孔的内半环
|
|
D13
|
300
|
110
|
96
|
71
|
2760
|
砌筑厚度300mm的炉顶直径为630mm的电极孔内半环；与D-12砖配合砌筑直径为450~600mm的电极孔的内半环
|

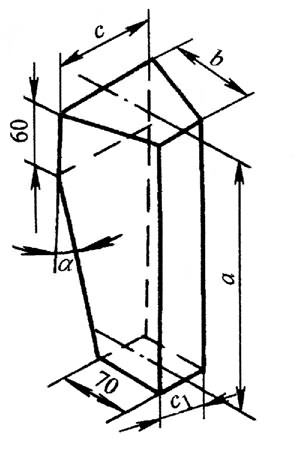

电极孔外环用砖的形状尺寸
|
砖号
|
尺寸/mm
|
体积≈/cm^3
|
用途
|
|
a
|
b
|
c
|
c1
|
α
|
|
D-14
|
360
|
110
|
96
|
63
|
7°36′
|
2596
|
砌筑厚度300mm炉顶的直径为420mm的电极孔外半环；与D-15砖配合砌筑直径为450~600mm电极孔的外半环
|
|
D-15
|
360
|
110
|
96
|
71
|
7°36′
|
2749
|
砌筑厚度300mm炉顶的直径为630mm的电极孔外半环；与D-14砖配合砌筑直径为450~600mm电极孔的外半环
|

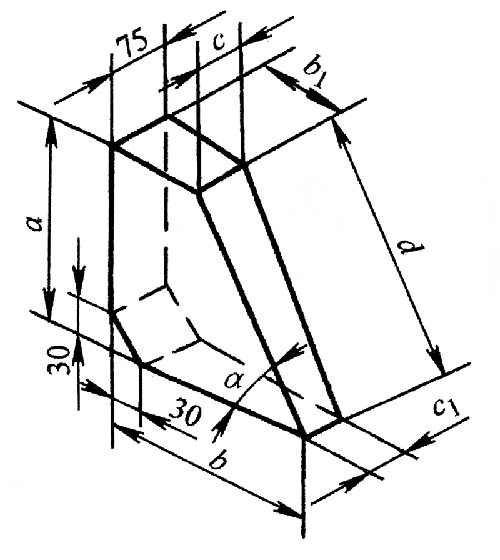

拱脚砖的形状尺寸
|
砖号
|
尺寸/mm
|
体积≈/cm^3
|
用途
|
|
a
|
b1
|
b
|
c
|
c1
|
d
|
α
|
|
D-16
|
210
|
93
|
180
|
70
|
65
|
227
|
67°30′
|
2005
|
砌筑厚度为230mm炉顶支座
|
|
D-17
|
270
|
108
|
220
|
71
|
67
|
292
|
67°30′
|
3145
|
砌筑厚度为300mm炉顶支座
|
