石英玻璃

产品类型

名  称

内孔形状

外径及偏差

内  径

长  度

椭圆度

偏壁度

适用范围

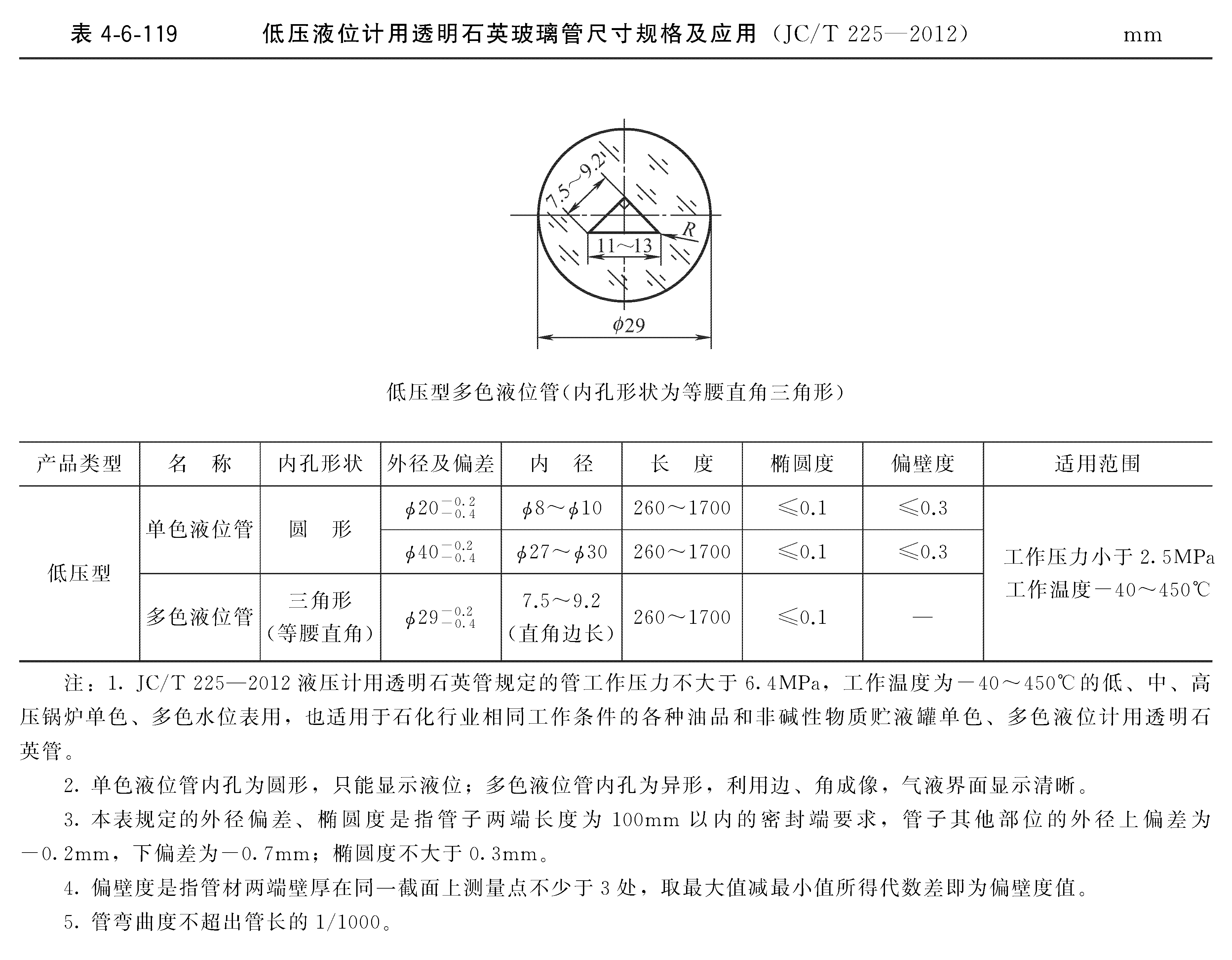

低压型

单色液位管

圆形

f 8~f 10

260~1700

≤0.1

≤0.3

工作压力＜2.5MPa

工作温度-40~450℃

f 27~f 30

260~1700

≤0.1

≤0.3

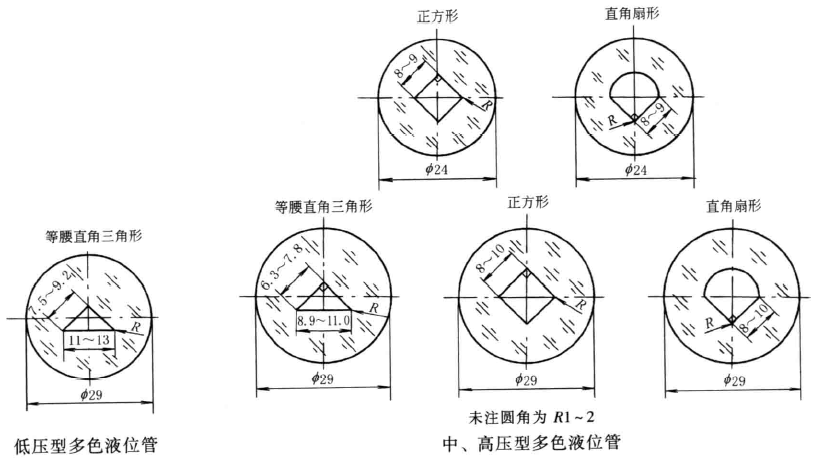

多色液位管

三角形

(等腰直角)

7.5~9.2

(直角边长)

260~1700

≤0.1

—

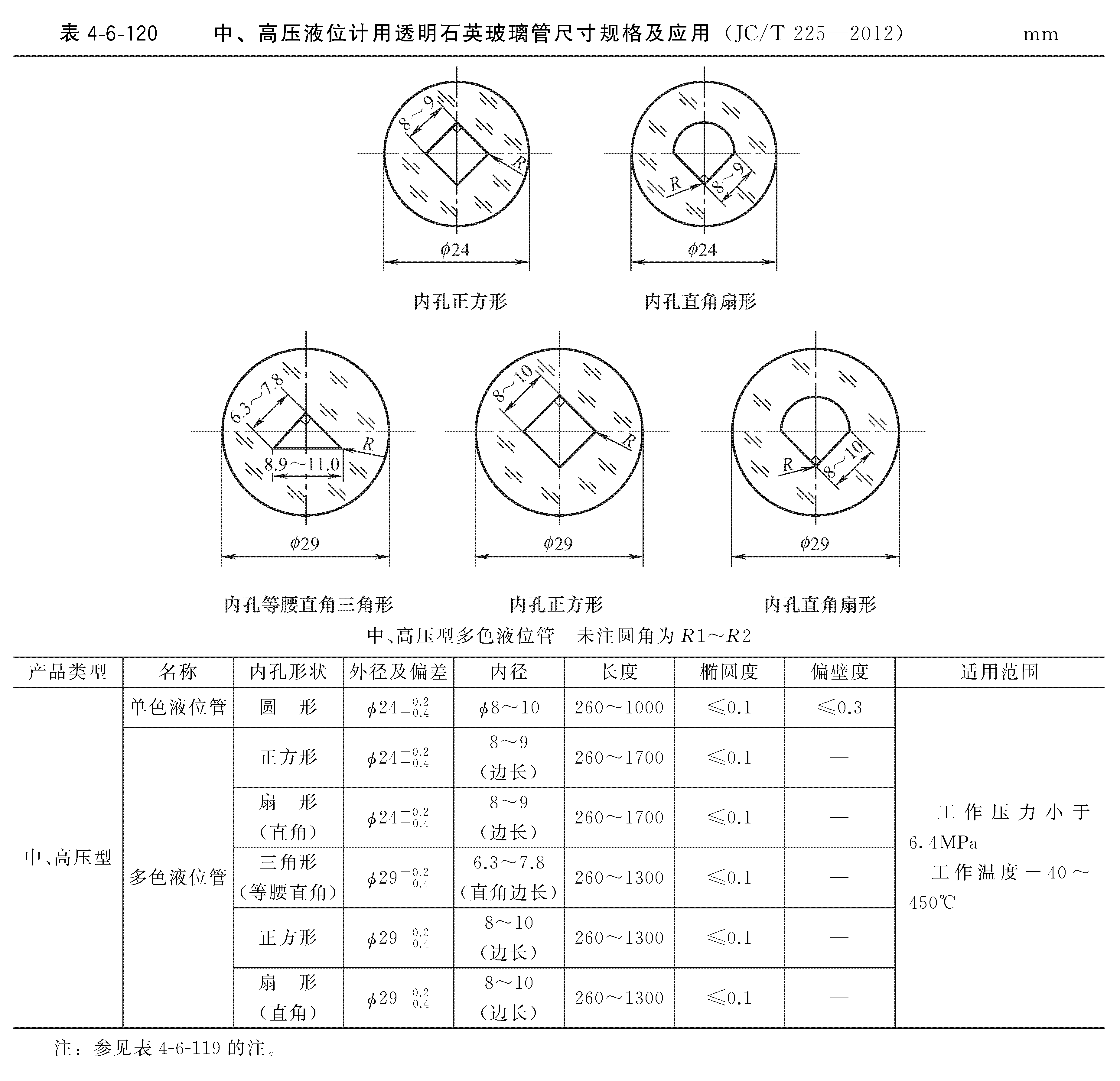

中、高压型

单色液位管

圆形

f 8~f 10

260~1000

≤0.1

≤0.3

工作压力2.5~6.4MPa

工作温度-40~450℃

多色液位管

正方形

8~9(边长)

260~1700

≤0.1

—

扇形

(直角)

8~9(边长)

260~1700

≤0.1

—

三角形

(等腰直角)

6.3~7.8

(直角边长)

260~1300

≤0.1

—

正方形

8~10(边长)

260~1300

≤0.1

—

扇形(直角)

8~10(边长)

260~1300

≤0.1

—

注：1.单色液位管的内孔为圆形，只能显示液位，多色液位管的内孔为异形，利用边、角成像，气液界面显示清楚。

2.表中所规定外径偏差及椭圆度是指管子两端长度为100mm以内的密封端，管子其他部位的外径上偏差定为 -0.2mm，下偏差定为

-0.7mm，椭圆度定为≤0.3mm。

3.管弯曲度不得超过管长的1/1000。
