干密封管螺纹(NPTF,NPSF,NPSI,PTF-SAESHORT)
牙型
|
美制干密封管螺纹的牙型尺寸 |
||||||
|---|---|---|---|---|---|---|
|

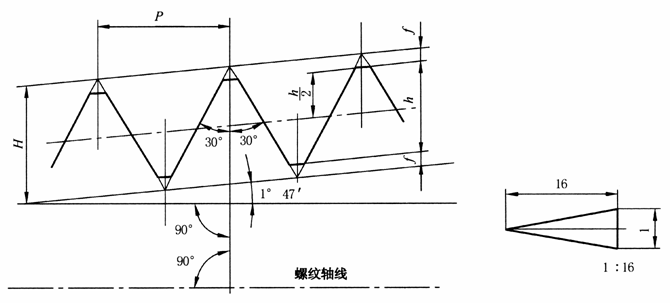

美制干密封圆锥螺纹的设计牙型 |
||||||
|
牙数 n |
螺距 P |
H 0.866 025 P |
削平高度 f |
牙高 h |
||
|
mm |
mm |
公式 |
mm |
公式 |
mm |
|
|
27 |
0.941 |
0.815 |
0.094P |
0.089 |
0.678P |
0.637 |
|
18 |
1.411 |
1.222 |
0.078P |
0.109 |
0.710P |
1.004 |
|
14 |
1.814 |
1.571 |
0.060P |
0.109 |
0.746P |
1.353 |
|
111/2 |
2.209 |
1.913 |
0.060P |
0.132 |
0.746P |
1.649 |
|
8 |
3.175 |
2.750 |
0.055P |
0.175 |
0.756P |
2.400 |
|
注：圆锥管螺纹的H精确值为H＝0.865 743P，与圆柱管螺纹的H值(0.866 025P)间的差异可以忽略。美制干密封圆柱内螺纹的设计牙型与上图相近，区别仅为其锥度为零。 |
||||||
螺纹种类及尺寸
美制干密封管螺纹的种类
|
美制干密封管螺纹的种类 |
||
|---|---|---|
|
螺纹类型 |
名 称 |
特征代号 |
|
1型 |
美国标准干密封圆锥管螺纹 |
NPTF |
|
2型 |
SAE短型干密封圆锥管螺纹 |
PTF-SAE SHORT |
|
3型 |
燃料用美国标准干密封圆柱内螺纹 |
NPSF |
|
4型 |
普通美国标准干密封圆柱内螺纹 |
NPSI |
|
注：1．NPFT螺纹适用于各种类型的管接头，在强度和密封性方面优于其他螺纹。 2．PTF-SAESHORT外螺纹用于因空间限制而无法使用NPTF螺纹或为了节省材料。 3．PTF-SAESHORT内螺纹用于薄壁件或不便攻丝的场合。 4．NPSF螺纹用于软或韧材料上，也可以用于厚壁的硬、脆材料上。 5．NPSI螺纹用于厚壁的硬、脆材料上。 |
||

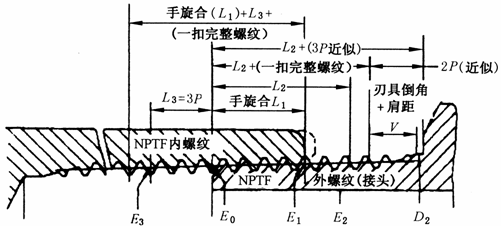

NPTF圆锥管螺纹的基本尺寸
|
NPTF圆锥管螺纹的基本尺寸 |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
||||||||||||
|
螺纹尺寸 代号-牙数 |
螺距 P |
外螺纹小 端面中径 E0 |
内螺纹大 端面中径 E1 |
外螺纹大 端处中径 E2 |
内螺纹小 端处中径 E1 |
手旋合长度 L1 |
||||||
|
mm |
mm |
牙数 |
||||||||||
|
1/16-27 |
0.940 8 |
6.888 |
7.142 |
7.302 |
6.711 |
4.064 |
4.32 |
|||||
|
1/8-27 |
0.940 8 |
9.233 |
9.489 |
9.652 |
9.058 |
4.102 |
4.36 |
|||||
|
1/4-18 |
1.411 2 |
12.126 |
12.487 |
12.764 |
11.862 |
5.786 |
4.10 |
|||||
|
3/8-18 |
1.411 2 |
15.545 |
15.926 |
16.192 |
15.281 |
6.096 |
4.32 |
|||||
|
1/2-14 |
1.814 3 |
19.264 |
19.772 |
20.111 |
18.926 |
8.128 |
4.48 |
|||||
|
3/4-14 |
1.814 3 |
24.579 |
25.117 |
25.445 |
24.239 |
8.611 |
4.75 |
|||||
|
1-111/2 |
2.208 8 |
30.826 |
31.461 |
31.910 |
30.411 |
10.160 |
4.60 |
|||||
|
11/4-111/2 |
2.208 8 |
39.551 |
40.218 |
40.673 |
39.136 |
10.668 |
4.83 |
|||||
|
11/2-111/2 |
2.208 8 |
45.621 |
46.287 |
46.769 |
45.207 |
10.668 |
4.83 |
|||||
|
2-111/2 |
2.208 8 |
57.633 |
58.325 |
58.834 |
57.219 |
11.074 |
5.01 |
|||||
|
21/2-8 |
3.175 0 |
69.076 |
70.159 |
70.882 |
68.481 |
17.323 |
5.46 |
|||||
|
3-8 |
3.175 0 |
84.852 |
86.068 |
87.757 |
84.257 |
19.456 |
6.13 |
|||||
|
螺纹尺寸 代号-牙数 |
完整外螺纹长度 L21) |
用于拧紧的外螺纹长度 (L2－L1) |
完整内螺纹长度 (L1＋L3)2) |
|||||||||
|
mm |
牙数 |
mm |
牙数 |
mm |
牙数 |
|||||||
|
1/16-27 |
6.632 |
7.05 |
2.568 |
2.73 |
6.886 |
7.32 |
||||||
|
1/8-27 |
6.703 |
7.12 |
2.601 |
2.76 |
6.924 |
7.36 |
||||||
|
1/4-18 |
10.206 |
7.23 |
4.420 |
3.13 |
10.020 |
7.10 |
||||||
|
3/8-18 |
10.358 |
7.34 |
4.262 |
3.02 |
10.330 |
7.32 |
||||||
|
1/2-14 |
13.556 |
7.47 |
5.428 |
2.99 |
13.571 |
7.48 |
||||||
|
3/4-14 |
13.861 |
7.64 |
5.250 |
2.89 |
14.054 |
7.75 |
||||||
|
1-111/2 |
17.343 |
7.85 |
7.183 |
3.25 |
16.787 |
7.60 |
||||||
|
11/4-111/2 |
17.953 |
8.13 |
7.285 |
3.30 |
17.295 |
7.83 |
||||||
|
11/2-111/2 |
18.377 |
8.32 |
7.709 |
3.49 |
17.295 |
7.83 |
||||||
|
2-111/2 |
19.215 |
8.70 |
8.141 |
3.69 |
17.701 |
8.01 |
||||||
|
21/2-8 |
28.893 |
9.10 |
11.570 |
3.64 |
26.848 |
8.46 |
||||||
|
3-8 |
30.480 |
9.60 |
11.024 |
3.47 |
28.981 |
9.13 |
||||||
|
注：1) 表中外螺纹的完整螺纹长度包括不超过一个螺距长度的倒角。 2) 表中内螺纹的完整螺纹长度不包括中径线与倒角相交之外的锥口孔部分。 大径＝E1＋h；小径＝E1－h 美制干密封管螺纹直径代号与我国的有较大差异。为使图表代号统一，表内仍然使用美国代号 |
||||||||||||

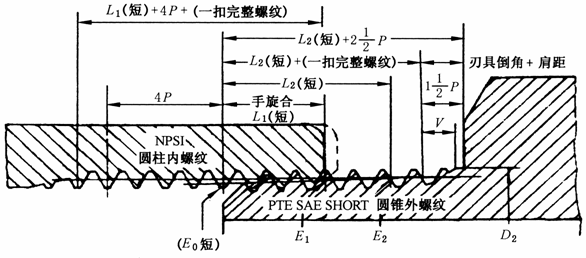

PTF-SAE SHORT圆锥外螺纹的基本尺寸
|
PTF-SAE SHORT圆锥外螺纹的基本尺寸 |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
|
||||||||||
|
螺纹尺寸 代号-牙数 |
螺距 P |
外螺纹小 端面中径 E0短 |
手旋合长度 L1短 |
完整外 螺纹长度 L2短1) |
用于拧紧 的外螺纹段 (L2短－L1短) |
完整内 螺纹长度 (L1短＋4P)2) |
||||
|
mm |
mm |
牙数 |
mm |
牙数 |
mm |
牙数 |
mm |
牙数 |
||
|
1/16-27 |
0.940 8 |
6.947 |
3.124 |
3.32 |
5.692 |
6.05 |
2.568 |
2.73 |
6.886 |
7.32 |
|
1/8-27 |
0.940 8 |
9.292 |
3.160 |
3.36 |
5.761 |
6.12 |
2.601 |
2.76 |
6.924 |
7.36 |
|
1/4-18 |
1.411 2 |
12.214 |
4.374 |
3.10 |
8.793 |
6.23 |
4.420 |
3.13 |
10.020 |
7.10 |
|
3/8-18 |
1.411 2 |
15.633 |
4.684 |
3.32 |
8.946 |
6.34 |
4.262 |
3.02 |
10.330 |
7.32 |
|
1/2-14 |
1.814 3 |
19.377 |
6.314 |
3.48 |
11.724 |
6.47 |
5.428 |
2.99 |
13.571 |
7.48 |
|
3/4-14 |
1.814 3 |
24.692 |
6.797 |
3.75 |
12.047 |
6.64 |
5.250 |
2.89 |
14.054 |
7.75 |
|
1-111/2 |
2.208 8 |
30.964 |
7.950 |
3.60 |
15.133 |
6.85 |
7.183 |
3.25 |
16.787 |
7.60 |
|
11/4-111/2 |
2.208 8 |
39.689 |
8.458 |
3.83 |
15.743 |
7.13 |
7.285 |
3.30 |
17.295 |
7.83 |
|
11/2-111/2 |
2.208 8 |
45.759 |
8.458 |
3.83 |
16.167 |
7.32 |
7.709 |
3.49 |
17.295 |
7.83 |
|
2-111/2 |
2.208 8 |
57.771 |
8.865 |
4.01 |
17.005 |
7.70 |
8.141 |
3.69 |
17.701 |
8.01 |
|
21/2-8 |
3.175 0 |
69.274 |
14.148 |
4.46 |
25.718 |
8.10 |
11.570 |
3.64 |
26.848 |
8.46 |
|
3-8 |
3.175 0 |
85.050 |
16.281 |
5.13 |
27.305 |
8.60 |
11.024 |
3.47 |
28.981 |
9.13 |
|
注：1) 表中外螺纹的完整螺纹长度包括不超过一个螺距长度的倒角。 2) 表中内螺纹的完整螺纹长度不包括中径线与倒角相交之外的锥口孔部分。 大径＝E1＋h；小径＝E1－h 美制干密封管螺纹直径代号与我国的有较大差异。为使图表代号统一，表内仍然使用美国代号 |
||||||||||

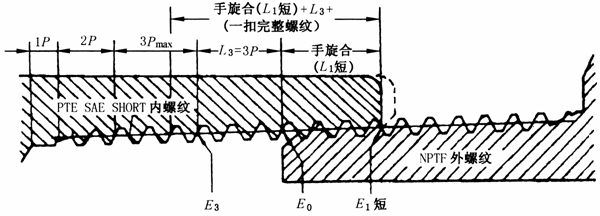

PTF-SAE SHORT圆锥内螺纹的基本尺寸
|
PTF-SAE SHORT圆锥内螺纹的基本尺寸 |
|||||||
|---|---|---|---|---|---|---|---|
|
|
|||||||
|
螺纹尺寸 代号-牙数 |
螺距 P |
外螺纹小 端面中径 E0短 |
手旋合长度 L1短 |
完整内螺纹长度 (L1短＋L3)1) |
圆锥内螺纹 的孔深 mm |
||
|
mm |
mm |
牙数 |
mm |
牙数 |
|||
|
1/16-27 |
0.940 8 |
7.083 |
3.124 |
3.32 |
5.946 |
6.32 |
11.593 |
|
1/8-27 |
0.940 8 |
9.431 |
3.160 |
3.36 |
5.984 |
6.36 |
11.628 |
|
1/4-18 |
1.411 2 |
12.399 |
4.374 |
3.10 |
8.608 |
6.10 |
17.074 |
|
3/8-18 |
1.411 2 |
15.838 |
4.684 |
3.32 |
8.918 |
6.32 |
17.384 |
|
1/2-14 |
1.814 3 |
19.659 |
6.314 |
3.48 |
11.758 |
6.48 |
22.644 |
|
3/4-14 |
1.814 3 |
25.004 |
6.797 |
3.75 |
12.240 |
6.75 |
23.127 |
|
1-111/2 |
2.208 8 |
31.323 |
7.950 |
3.60 |
14.577 |
6.60 |
27.828 |
|
11/4-111/2 |
2.208 8 |
40.080 |
8.458 |
3.83 |
15.085 |
6.83 |
28.336 |
|
11/2-111/2 |
2.208 8 |
46.150 |
8.458 |
3.83 |
5.085 |
6.83 |
28.336 |
|
2-111/2 |
2.208 8 |
58.187 |
8.865 |
4.01 |
15.491 |
7.01 |
28.743 |
|
21/2-8 |
3.175 0 |
69.960 |
14.148 |
4.46 |
23.673 |
7.46 |
42.723 |
|
3-8 |
3.175 0 |
85.870 |
16.281 |
5.13 |
25.806 |
8.13 |
44.856 |
|
注：1) 表中内螺纹的完整螺纹长度不包括中径线与倒角相交之外的锥口孔部分。 大径＝E1＋h；小径＝E1－h 美制干密封管螺纹直径代号与我国的有较大差异。为使图表代号统一，表内仍然使用美国代号 |
|||||||
NPSF圆柱内螺纹的极限尺寸
|
NPSF圆柱内螺纹的极限尺寸 |
|||||
|---|---|---|---|---|---|
|
螺纹尺寸 代号-牙数 |
中径1)/mm |
小径2)/mm min |
完整螺纹的最小长度3) |
||
|
min4) |
max5) |
mm |
牙数 |
||
|
1/16-27 |
7.031 |
7.120 |
6.304 |
7.9 |
8.44 |
|
1/8-27 |
9.378 |
9.467 |
8.651 |
7.9 |
8.44 |
|
1/4-18 |
12.324 |
12.456 |
11.232 |
11.9 |
8.44 |
|
3/8-18 |
15.761 |
15.893 |
14.671 |
12.7 |
9.00 |
|
1/2-14 |
19.558 |
19.728 |
18.118 |
16.8 |
9.19 |
|
3/4-14 |
24.905 |
25.075 |
23.465 |
16.8 |
9.19 |
|
1-111/2 |
31.201 |
31.407 |
29.464 |
19.8 |
8.98 |
|
注：1)与第一个完整牙旋合时，由于量规一定要多旋进大约3/8扣，因此由锥形塞规测出的螺孔的中径略大于其实际值。 2)为保持美国标准干密封管螺纹的牙型，内螺纹大径和小径要随中径的变化而变化。 3)表中的完整内螺纹长度不包括中径线与倒角锥相交之外的锥口孔。 4)最小中径为最大中径减去11/2扣。 5)最大中径为表 NPTF圆锥管螺纹的基本尺寸中内螺纹大端面中径E1减去3/8扣。 |
|||||
NPSI圆柱内螺纹的极限尺寸
|
NPSI圆柱内螺纹的极限尺寸 |
|||||
|---|---|---|---|---|---|
|
螺纹尺寸 代号-牙数 |
中径1)/mm |
小径2)/mm min |
完整螺纹的最小长度3) |
||
|
min4) |
max5) |
mm |
牙数 |
||
|
1/16-27 |
7.089 |
7.178 |
6.363 |
7.9 |
8.44 |
|
1/8-27 |
9.436 |
9.525 |
8.710 |
7.9 |
8.44 |
|
1/4-18 |
12.410 |
12.543 |
11.321 |
11.9 |
8.44 |
|
3/8-18 |
15.850 |
15.982 |
14.760 |
12.7 |
9.00 |
|
1/2-14 |
19.672 |
19.842 |
18.237 |
16.8 |
9.19 |
|
3/4-14 |
25.019 |
25.189 |
23.579 |
16.8 |
9.19 |
|
1-111/2 |
31.339 |
31.547 |
29.604 |
19.8 |
8.98 |
|
注：1)与第一个完整牙旋合时，由于量规一定要多旋进大约3/8扣，因此由锥形塞规测出的螺孔的中径略大于其实际值。 2)为保持美国标准干密封管螺纹的牙型，内螺纹大径和小径要随中径的变化而变化。 3)表中的完整内螺纹长度不包括中径线与倒角锥相交之外的锥口孔。 4)最小中径为最大中径减去11/2扣。 5)最大中径为表NPTF圆锥管螺纹的基本尺寸中内螺纹大端面中径E1加上5/8扣。 |
|||||
配合组对
|
美制干密封管螺纹的内、外螺纹配合组对 |
|
|---|---|
|
外 螺 纹 |
内 螺 纹 |
|
NPTF 圆锥外螺纹 |
NPTF 圆锥内螺纹 PTF-SAE SHORT 短型圆锥内螺纹； NPSF 圆柱内螺纹； NPSI 圆柱内螺纹 |
|
PTF-SAE SHORT 短型圆锥外螺纹 |
NPSI 圆柱内螺纹； NPTF 圆锥内螺纹 |
|
注：短型内螺纹与短型外螺纹(PTF-SAE SHORT)之间不能形成配合。 |
|
公差
螺纹基准平面轴向位置的极限偏差
|
美制干密封管螺纹基准平面轴向位置的极限偏差 |
|
|---|---|
|
螺 纹 |
极 限 偏 差 |
|
NPTF圆锥螺纹(E1) |
±1P |
|
PTF-SAE SHORT 短型圆锥螺纹(E1) |
0 －1.5P |
|
NPSF圆柱内螺纹(E1) |
0 －1.5P1) |
|
NPSI圆柱内螺纹(E1) |
＋1P －1.5P1) |
|
注：检测圆锥外螺纹时，要同时使用L1环规和L2环规；检测圆锥内螺纹时，要同时使用L1塞规和L3塞规。用L2规和L3规所得到的测量值与用L1规所得到的测量值之间相差不得超出半扣(±0.5P)。 1)用圆锥塞规检验圆柱内螺纹时，会出现“3P/8”的系统检验误差。为此，对圆柱内螺纹尺寸进行了修正，见表 NPSF圆柱内螺纹的极限尺寸和表 NPSI圆柱内螺纹的极限尺寸的注5) |
|
螺纹牙型削平高度计算式
|
美制干密封管螺纹牙型削平高度计算式 |
|||||
|---|---|---|---|---|---|
|
牙数 n |
螺距 P/mm |
最小削平高度 fmin |
最大削平高度 fmax |
||
|
牙顶 |
牙底 |
牙顶 |
牙底 |
||
|
27 |
0.941 |
0.047P |
0.094P |
0.094P |
0.140P |
|
18 |
1.411 |
0.047P |
0.078P |
0.078P |
0.109P |
|
14 |
1.814 |
0.036P |
0.060P |
0.060P |
0.085P |
|
111/2 |
2.209 |
0.040P |
0.060P |
0.060P |
0.090P |
|
8 |
3.175 |
0.042P |
0.055P |
0.055P |
0.076P |
|
注：美制干密封管螺纹的导程和牙侧角单项公差应该严于美制一般密封管螺纹的导程和牙侧角单项公差。可是ANSI B1.20.3—1976和ANSI B1.20.4—1976标准内没有规定干密封管螺纹的导程和牙侧角单项公差。美制干密封管螺纹的牙顶高和牙底高公差带分布位置见 图。美制干密封管螺纹的锥度极限偏差为±0.005mm/mm |
|||||

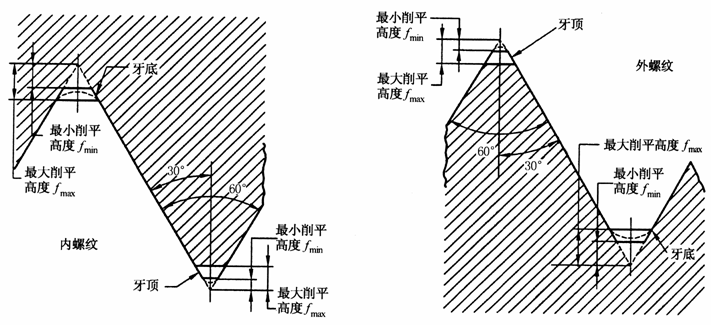

美制干密封管螺纹的牙顶高和牙底高公差带分布位置
|
美制干密封管螺纹的牙顶高和牙底高公差带分布位置 |
|---|
|
|
标记
|
标记 |
|
|---|---|
|
方法与示例 |
内 容 |
|
标记方法 |
美制干密封管螺纹的完整标记由螺纹尺寸代号和螺纹特征代号组成。对于美制干密封圆锥管螺纹(NPTF)，在螺纹特征代号后还需标注其公差等级代号(1或2)。1级螺纹的公差等级代号可以省略不标 美制干密封圆锥螺纹的特征代号为：NPTF 美制干密封SAE短型圆锥螺纹的特征代号为：PTF-SAE SHORT 美制干密封燃料圆柱内螺纹的特征代号为：NPSF 美制干密封普通圆柱内螺纹的特征代号为：NPSI |
|
标记示例 |
尺寸代号为3/4的1级干密封圆锥螺纹：3/4-14 NPTF-1或3/4-14 NPTF 尺寸代号为3/4的2级干密封圆锥螺纹：3/4-14 NPTF-2 尺寸代号为3/4的干密封短型圆锥螺纹：3/4-14 PTF-SAE SHORT 尺寸代号为1的干密封燃料圆柱内螺纹：1-11 1/2 NPSF 尺寸代号为3/4的干密封普通圆柱内螺纹：3/4-14 NPSI |
