非密封管螺纹(NPSM,NPSL,NPTR,NPSH,NH,NHR)
牙型
|

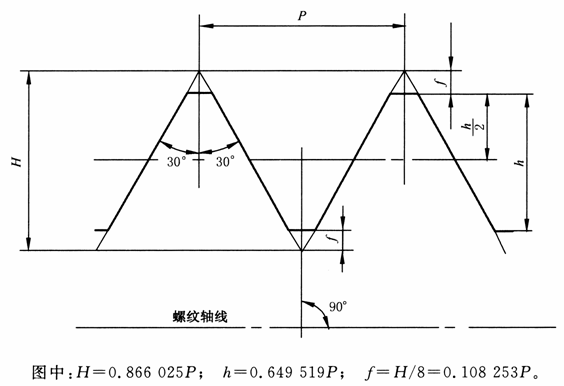

牙型 |
|---|
|
美制非密封管螺纹主要有四种：栏杆圆锥螺纹(NPTR)、坚固圆柱螺纹(NPSM)、锁紧螺母圆柱螺纹(NPSL)和软管接头圆柱螺纹(NPSH、NH、NHR)。 注：这里的软管接头圆柱螺纹仅限于ASME B1.20.7—1991内规定的螺纹。NH消防和NHR园林软管螺纹实际上只有一个规格3/4-111/2。在螺纹直径尺寸不变的条件下，它也可用于1/2-111/2和5/8-111/2两个规格。这里不包括ANSI/NFPA 1963标准所规定的消防软管螺纹NH(尺寸范围为3/4～6)。
注：NHR园林软管螺纹的牙型有修正，牙顶高和牙底高有所降低。 |
基本尺寸
美制栏杆圆锥螺纹(NPTR)的基本尺寸
|
美制栏杆圆锥螺纹(NPTR)的基本尺寸 |
|||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|||||||||||||||||
|
螺纹 尺寸 代号 |
管子 外径 D/in |
牙数 n |
牙高 h/in |
截短长度 L6 |
有效螺纹长度 L2－L6 |
外螺纹全长 max L4－L6 |
|||||||||||
|
in |
牙数 |
in |
牙数 |
in |
牙数 |
||||||||||||
|
1/2 |
0.840 |
14 |
0.057 1 |
0.214 |
3 |
0.320 |
4.47 |
0.499 |
6.98 |
||||||||
|
3/4 |
1.050 |
14 |
0.057 1 |
0.214 |
3 |
0.332 |
4.64 |
0.510 |
7.15 |
||||||||
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
1 |
1.315 |
111/2 |
0.069 6 |
0.261 |
3 |
0.422 |
4.85 |
0.639 |
7.35 |
||||||||
|
11/4 |
1.660 |
111/2 |
0.069 6 |
0.261 |
3 |
0.446 |
5.13 |
0.707 |
8.13 |
||||||||
|
11/2 |
1.900 |
111/2 |
0.069 6 |
0.261 |
3 |
0.463 |
5.32 |
0.724 |
8.33 |
||||||||
|
2 |
2.375 |
111/2 |
0.069 6 |
0.261 |
3 |
0.496 |
5.70 |
0.757 |
8.70 |
||||||||
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
21/2 |
2.875 |
8 |
0.100 0 |
0.500 |
4 |
0.638 |
5.10 |
1.013 |
8.10 |
||||||||
|
3 |
3.500 |
8 |
0.100 0 |
0.500 |
4 |
0.700 |
5.60 |
1.075 |
8.60 |
||||||||
|
31/2 |
4.000 |
8 |
0.100 0 |
0.500 |
4 |
0.750 |
6.00 |
1.125 |
9.00 |
||||||||
|
4 |
4.500 |
8 |
0.100 0 |
0.500 |
4 |
0.800 |
6.40 |
1.175 |
9.40 |
||||||||
|
螺纹 尺寸 代号 |
小端面外螺纹中径 E6/in |
收尾长度 max V |
沉孔 深度 q/in min |
沉孔 直径 Q/in min |
内螺纹 长度 T/in min |
量规台阶面至 大端面间的距离 S |
|||||||||||
|
in |
牙数 |
in |
牙数 |
||||||||||||||
|
1/2 |
0.771 8 |
0.179 |
21/2 |
0.18 |
0.86 |
0.25 |
0.286 |
4 |
|||||||||
|
3/4 |
0.981 1 |
0.179 |
21/2 |
0.18 |
1.07 |
0.25 |
0.286 |
4 |
|||||||||
|
|
|
|
|
|
|
|
|
|
|||||||||
|
1 |
1.229 9 |
0.217 |
21/2 |
0.22 |
1.34 |
0.30 |
0.348 |
4 |
|||||||||
|
11/4 |
1.573 4 |
0.261 |
3 |
0.26 |
1.68 |
0.39 |
0.348 |
4 |
|||||||||
|
11/2 |
1.812 4 |
0.261 |
3 |
0.26 |
1.92 |
0.43 |
0.348 |
4 |
|||||||||
|
2 |
2.285 3 |
0.261 |
3 |
0.26 |
2.40 |
0.43 |
0.348 |
4 |
|||||||||
|
|
|
|
|
|
|
|
|
|
|||||||||
|
21/2 |
2.750 8 |
0.375 |
3 |
0.38 |
2.90 |
0.63 |
0.625 |
5 |
|||||||||
|
3 |
3.371 9 |
0.375 |
3 |
0.38 |
3.53 |
0.63 |
0.625 |
5 |
|||||||||
|
31/2 |
3.868 8 |
0.375 |
3 |
0.38 |
4.04 |
0.63 |
0.625 |
5 |
|||||||||
|
4 |
4.365 6 |
0.375 |
3 |
0.38 |
4.54 |
0.63 |
0.625 |
5 |
|||||||||
美制紧固圆柱螺纹(NPSM)的极限尺寸
|
美制紧固圆柱螺纹(NPSM)的极限尺寸 in |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
螺纹 尺寸 代号 |
管子 外径 D |
牙数 n |
容隙 es |
2A 外螺纹 |
2B 内螺纹 |
||||||
|
大 径 |
中 径 |
小 径 |
中 径 |
||||||||
|
max |
min |
max |
min |
min |
max |
min |
max |
||||
|
1/8 |
0.405 |
27 |
0.001 1 |
0.397 |
0.390 |
0.372 5 |
0.368 9 |
0.358 |
0.364 |
0.373 6 |
0.378 3 |
|
1/4 |
0.540 |
18 |
0.001 3 |
0.526 |
0.517 |
0.490 3 |
0.485 9 |
0.468 |
0.481 |
0.491 6 |
0.497 4 |
|
3/8 |
0.675 |
18 |
0.001 4 |
0.662 |
0.653 |
0.625 6 |
0.621 1 |
0.603 |
0.612 |
0.627 0 |
0.632 9 |
|
1/2 |
0.840 |
14 |
0.001 5 |
0.823 |
0.813 |
0.776 9 |
0.771 8 |
0.747 |
0.759 |
0.778 4 |
0.785 1 |
|
3/4 |
1.050 |
14 |
0.001 6 |
1.034 |
1.024 |
0.987 3 |
0.982 0 |
0.958 |
0.970 |
0.988 9 |
0.995 8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
1.315 |
111/2 |
0.001 7 |
1.293 |
1.281 |
1.236 9 |
1.231 1 |
1.201 |
1.211 |
1.238 6 |
1.246 2 |
|
11/4 |
1.660 |
111/2 |
0.001 8 |
1.638 |
1.626 |
1.581 6 |
1.575 6 |
1.546 |
1.555 |
1.583 4 |
1.591 2 |
|
11/2 |
1.990 |
111/2 |
0.001 8 |
1.877 |
1.865 |
1.820 5 |
1.814 4 |
1.785 |
1.794 |
1.822 3 |
1.830 2 |
|
2 |
2.375 |
111/2 |
0.001 9 |
2.351 |
2.339 |
2.294 4 |
2.288 2 |
2.259 |
2.268 |
2.296 3 |
2.304 4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
21/2 |
2.875 |
8 |
0.002 2 |
2.841 |
2.826 |
2.760 0 |
2.752 6 |
2.708 |
2.727 |
2.762 2 |
2.772 0 |
|
3 |
3.500 |
8 |
0.002 3 |
3.467 |
3.452 |
3.386 2 |
3.378 6 |
3.334 |
3.353 |
3.388 5 |
3.398 4 |
|
31/2 |
4.000 |
8 |
0.002 3 |
3.968 |
3.953 |
3.886 5 |
3.878 8 |
3.835 |
3.848 |
3.888 8 |
3.898 8 |
|
4 |
4.500 |
8 |
0.002 3 |
4.466 |
4.451 |
4.384 8 |
4.377 1 |
4.33 |
4.346 |
4.387 1 |
4.397 1 |
|
5 |
5.563 |
8 |
0.002 4 |
5.528 |
5.513 |
5.446 9 |
5.439 0 |
5.395 |
5.408 |
5.449 3 |
5.459 8 |
|
6 |
6.625 |
8 |
0.002 4 |
6.585 |
6.570 |
6.503 6 |
6.495 5 |
6.452 |
6.464 |
6.506 0 |
6.516 5 |
美制锁紧螺母圆柱螺纹(NPSL)的极限尺寸
|
美制锁紧螺母圆柱螺纹(NPSL)的极限尺寸 in |
||||||||
|---|---|---|---|---|---|---|---|---|
|
螺纹 尺寸 代号 |
管子 外径 D |
牙数 n |
外 螺 纹 |
内 螺 纹 |
||||
|
最大大径 |
中 径 |
最小小径 |
中 径 |
|||||
|
max |
min |
min |
max |
|||||
|
1/8 |
0.405 |
27 |
0.409 |
0.384 0 |
0.380 5 |
0.362 |
0.386 3 |
0.398 9 |
|
1/4 |
0.540 |
18 |
0.541 |
0.503 8 |
0.498 6 |
0.470 |
0.507 3 |
0.512 5 |
|
3/8 |
0.675 |
18 |
0.678 |
0.640 9 |
0.635 7 |
0.607 |
0.644 4 |
0.649 6 |
|
|
|
|
|
|
|
|
|
|
|
1/2 |
0.840 |
14 |
0.844 |
0.796 3 |
0.789 6 |
0.753 |
0.800 8 |
0.807 5 |
|
3/4 |
1.050 |
14 |
1.054 |
1.006 7 |
1.000 0 |
0.964 |
1.011 2 |
1.017 9 |
|
|
|
|
|
|
|
|
|
|
|
1 |
1.315 |
111/2 |
1.318 |
1.260 4 |
1.252 3 |
1.208 |
1.265 8 |
1.273 9 |
|
11/4 |
1.660 |
111/2 |
1.663 |
1.605 1 |
1.597 0 |
1.553 |
1.610 6 |
1.618 7 |
|
11/2 |
1.990 |
111/2 |
1.902 |
1.844 1 |
1.836 0 |
1.792 |
1.849 5 |
1.857 6 |
|
2 |
2.375 |
111/2 |
2.376 |
2.318 0 |
2.309 9 |
2.265 |
2.323 4 |
2.331 5 |
|
|
|
|
|
|
|
|
|
|
|
21/2 |
2.875 |
8 |
2.877 |
2.793 4 |
2.781 7 |
2.718 |
2.801 2 |
2.812 9 |
|
3 |
3.500 |
8 |
3.503 |
3.419 8 |
3.408 1 |
3.344 |
3.427 6 |
3.439 3 |
|
31/2 |
4.000 |
8 |
4.003 |
3.920 1 |
3.908 4 |
3.845 |
3.927 9 |
3.939 6 |
|
4 |
4.500 |
8 |
4.502 |
4.418 4 |
4.406 7 |
4.343 |
4.426 2 |
4.437 9 |
|
|
|
|
|
|
|
|
|
|
|
5 |
5.563 |
8 |
5.564 |
5.480 5 |
5.468 8 |
5.405 |
5.488 4 |
5.500 1 |
|
6 |
6.625 |
8 |
6.620 |
6.537 2 |
6.525 5 |
6.462 |
6.545 0 |
6.556 7 |
|
8 |
8.625 |
8 |
8.615 |
8.531 3 |
8.519 6 |
8.456 |
8.539 1 |
8.550 8 |
|
10 |
10.750 |
8 |
10.735 |
10.652 2 |
10.640 5 |
10.577 |
10.660 0 |
10.671 7 |
|
12 |
12.750 |
8 |
12.732 |
12.649 1 |
12.637 4 |
12.574 |
12.656 9 |
12.668 6 |
公差
NPTR，NPSM和NPSL管螺纹的直径公差
|
NPTR，NPSM和NPSL管螺纹的直径公差 |
|
|---|---|
|
螺 纹 |
轴 向 公 差 |
|
NPTR圆锥螺纹 |
|
|
NPSL圆柱螺纹 |
|
|
NPSM圆柱螺纹 |
外螺纹：2A(统一螺纹标准公差带) 内螺纹：2B(统一螺纹标准公差带) |
NPSH、NH和NHR软管外螺纹的公差和直径极限尺寸
|
NPSH、NH和NHR软管外螺纹的公差和直径极限尺寸 in |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
螺纹尺寸代号 |
牙数 n |
螺纹代号 |
外 螺 纹 |
||||||||
|
大 径 |
小径 |
||||||||||
|
max |
min |
公差 |
max |
||||||||
|
1/2，5/8，3/4 |
111/2 |
NH |
1.062 5 |
1.045 5 |
0.017 0 |
0.949 5 |
|||||
|
1/2，5/8，3/4 |
111/2 |
NHR |
1.052 0 |
1.035 0 |
0.017 0 |
0.949 5 |
|||||
|
1/2 |
14 |
NPSH |
0.824 8 |
0.810 8 |
0.014 0 |
0.732 0 |
|||||
|
3/4 |
14 |
NPSH |
1.035 3 |
1.021 3 |
0.014 0 |
0.942 5 |
|||||
|
1 |
111/2 |
NPSH |
1.295 1 |
1.278 1 |
0.017 0 |
1.182 1 |
|||||
|
11/4 |
111/2 |
NPSH |
1.639 9 |
1.622 9 |
0.017 0 |
1.526 9 |
|||||
|
11/2 |
111/2 |
NPSH |
1.878 8 |
1.861 8 |
0.017 0 |
1.765 8 |
|||||
|
2 |
111/2 |
NPSH |
2.352 8 |
2.335 8 |
0.017 0 |
2.239 8 |
|||||
|
21/2 |
8 |
NPSH |
2.843 4 |
2.821 2 |
0.022 2 |
2.681 0 |
|||||
|
3 |
8 |
NPSH |
3.469 7 |
3.447 5 |
0.022 2 |
3.307 3 |
|||||
|
31/2 |
8 |
NPSH |
3.970 0 |
3.947 8 |
0.022 2 |
3.807 6 |
|||||
|
4 |
8 |
NPSH |
4.468 3 |
4.446 1 |
0.022 2 |
4.305 9 |
|||||
|
螺纹尺寸代号 |
螺距 P |
牙高 h |
外 螺 纹 |
||||||||
|
中 径 |
|||||||||||
|
max |
min |
公差 |
|||||||||
|
1/2，5/8，3/4 |
0.086 96 |
0.056 48 |
1.006 0 |
0.997 5 |
0.008 5 |
||||||
|
1/2，5/8，3/4 |
0.086 96 |
0.056 48 |
0.010 0 |
0.993 0 |
0.017 0 |
||||||
|
1/2 |
0.071 43 |
0.046 39 |
0.778 4 |
0.771 4 |
0.007 0 |
||||||
|
3/4 |
0.071 43 |
0.046 39 |
0.988 9 |
0.981 9 |
0.007 0 |
||||||
|
1 |
0.086 96 |
0.056 48 |
1.238 6 |
1.230 1 |
0.008 5 |
||||||
|
11/4 |
0.086 96 |
0.056 48 |
1.583 4 |
1.574 9 |
0.008 5 |
||||||
|
11/2 |
0.086 96 |
0.056 48 |
1.822 3 |
1.813 8 |
0.008 5 |
||||||
|
2 |
0.086 96 |
0.056 48 |
2.296 3 |
2.287 8 |
0.008 5 |
||||||
|
21/2 |
0.125 00 |
0.081 19 |
2.762 2 |
2.751 1 |
0.011 1 |
||||||
|
3 |
0.125 00 |
0.081 19 |
3.388 5 |
3.377 4 |
0.011 1 |
||||||
|
31/2 |
0.125 00 |
0.081 19 |
3.888 8 |
3.877 7 |
0.011 1 |
||||||
|
4 |
0.125 00 |
0.081 19 |
4.387 1 |
4.376 0 |
0.011 1 |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
NPSH、NH和NHR软管内螺纹的公差和直径极限尺寸
|
NPSH、NH和NHR软管内螺纹的公差和直径极限尺寸 in |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
螺纹尺寸代号 |
牙数 n |
螺纹代号 |
内 螺 纹 |
||||||||
|
小 径 |
大径 |
||||||||||
|
min |
max |
公差 |
min |
||||||||
|
1/2，5/8，3/4 |
111/2 |
NH |
0.959 5 |
0.976 5 |
0.017 0 |
1.072 5 |
|||||
|
1/2，5/8，3/4 |
111/2 |
NHR |
0.972 0 |
0.993 0 |
0.021 0 |
1.068 0 |
|||||
|
1/2 |
14 |
NPSH |
0.739 5 |
0.753 5 |
0.014 0 |
0.832 3 |
|||||
|
3/4 |
14 |
NPSH |
0.950 0 |
0.964 0 |
0.014 0 |
1.042 8 |
|||||
|
1 |
111/2 |
NPSH |
1.192 1 |
1.209 1 |
0.017 0 |
1.305 1 |
|||||
|
11/4 |
111/2 |
NPSH |
1.536 9 |
1.553 9 |
0.017 0 |
1.649 9 |
|||||
|
11/2 |
111/2 |
NPSH |
1.775 8 |
1.792 8 |
0.017 0 |
1.888 8 |
|||||
|
2 |
111/2 |
NPSH |
2.249 8 |
2.266 8 |
0.017 0 |
2.362 8 |
|||||
|
21/2 |
8 |
NPSH |
2.693 0 |
2.715 2 |
0.022 2 |
2.855 4 |
|||||
|
3 |
8 |
NPSH |
3.319 3 |
3.341 5 |
0.022 2 |
3.481 7 |
|||||
|
31/2 |
8 |
NPSH |
3.819 6 |
3.841 8 |
0.022 2 |
3.982 0 |
|||||
|
4 |
8 |
NPSH |
4.317 9 |
4.340 1 |
0.022 2 |
4.480 3 |
|||||
|
螺纹尺寸代号 |
螺距 P |
牙高 h |
内 螺 纹 |
||||||||
|
中 径 |
|||||||||||
|
min |
max |
公差 |
|||||||||
|
1/2，5/8，3/4 |
0.086 96 |
0.056 48 |
1.016 0 |
1.024 5 |
0.008 5 |
||||||
|
1/2，5/8，3/4 |
0.086 96 |
0.056 48 |
1.016 0 |
1.028 0 |
0.012 0 |
||||||
|
1/2 |
0.071 43 |
0.046 39 |
0.785 9 |
0.792 9 |
0.007 0 |
||||||
|
3/4 |
0.071 43 |
0.046 39 |
0.996 4 |
1.003 4 |
0.007 0 |
||||||
|
1 |
0.086 96 |
0.056 48 |
1.248 6 |
1.257 1 |
0.008 5 |
||||||
|
11/4 |
0.086 96 |
0.056 48 |
1.593 4 |
1.601 9 |
0.008 5 |
||||||
|
11/2 |
0.086 96 |
0.056 48 |
1.832 3 |
1.840 8 |
0.008 5 |
||||||
|
2 |
0.086 96 |
0.056 48 |
2.306 3 |
2.314 8 |
0.008 5 |
||||||
|
21/2 |
0.125 00 |
0.081 19 |
2.774 2 |
2.785 3 |
0.011 1 |
||||||
|
3 |
0.125 00 |
0.081 19 |
3.400 5 |
3.411 6 |
0.011 1 |
||||||
|
31/2 |
0.125 00 |
0.081 19 |
3.900 8 |
3.911 9 |
0.011 1 |
||||||
|
4 |
0.125 00 |
0.081 19 |
4.399 1 |
4.410 2 |
0.011 1 |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
标记
|
标记 |
|
|---|---|
|
方法与示例 |
内 容 |
|
标记方法 |
美制非密封管螺纹的完整标记由螺纹尺寸代号和螺纹特征代号组成。 美制栏杆圆锥螺纹的特征代号为：NPTR； 美制紧固圆柱螺纹的特征代号为：NPSM； 美制锁紧螺母圆柱螺纹的特征代号为：NPSL； 美制软管圆柱螺纹的特征代号为：NPSH； 美制消防软管圆柱螺纹的特征代号为：NH； 美制园林软管圆柱螺纹的特征代号为：NHR。 |
|
标记示例 |
尺寸代号为1/2的栏杆圆锥螺纹：1/2-14 NPTR； 尺寸代号为1/8的紧固圆柱螺纹：1/8-27 NPSM； 尺寸代号为1/8的锁紧螺母圆柱螺纹：1/8-27 NPSL； 尺寸代号为3/4的软管圆柱螺纹：3/4-111/2 NPSH； 尺寸代号为3/4的消防软管圆柱螺纹：3/4-111/2 NH； 尺寸代号为3/4的园林软管圆柱螺纹：3/4-111/2 NHR。 |
