一般密封管螺纹(NPT,NPSC)
牙型
|
牙型 |
|
|---|---|
|
(a) |

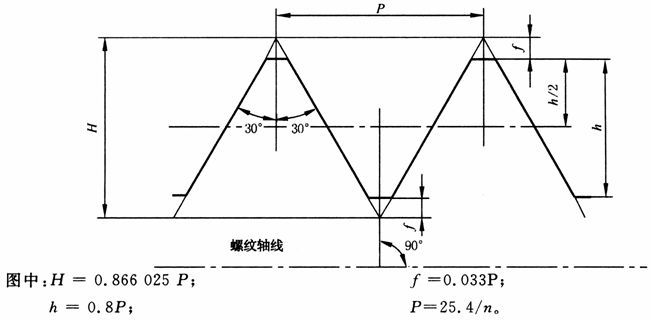

美制一般密封圆柱内螺纹的设计牙型 |
|
|
|
|
(b) |

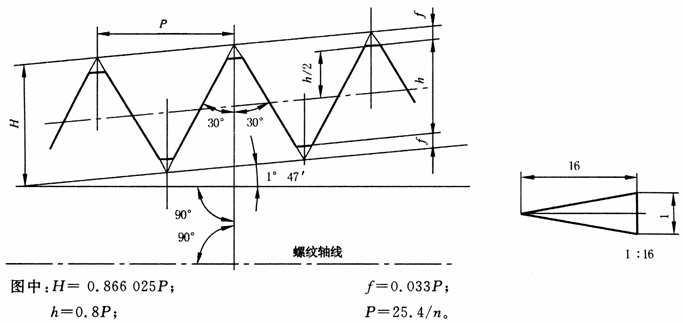

美制一般密封圆锥螺纹的设计牙型 |
|
|
|
基准平面的位置
|
基准平面的位置 |
|
|---|---|
|
内 容 |
图 形 |
|

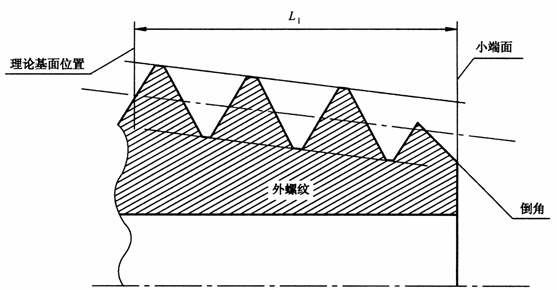

美制一般密封圆锥外螺纹基准平面的理论位置位于垂直于螺纹轴线、与小端面(参考平面)相距一个基准距离的平面内，见右图) |
|
|
美制一般密封圆柱和圆锥内螺纹基准平面的理论位置位于垂直于螺纹轴线的端面(参考平面)内，见右图) |
|
|

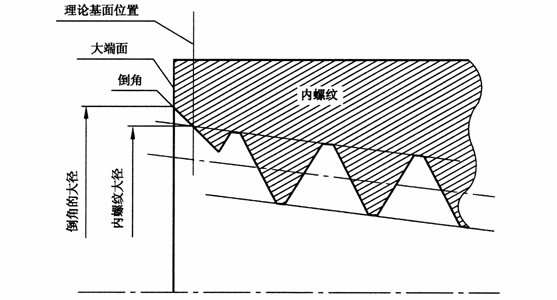

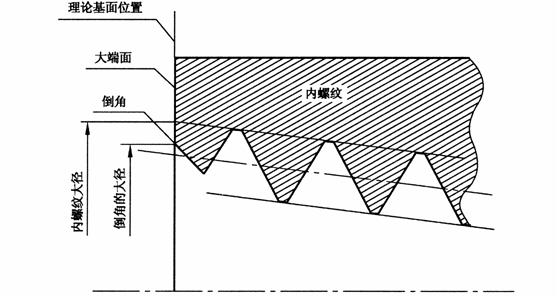

当内螺纹大端面倒角的大径大于内螺纹在此端面内的大径时，内螺纹基准平面的理论位置位于内螺纹大径圆柱或大径圆锥与倒角圆锥相交轴向位置、垂直于螺纹轴线的平面内，见右图) |
|
基本尺寸
|
美制一般密封管螺纹的基本尺寸 |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|

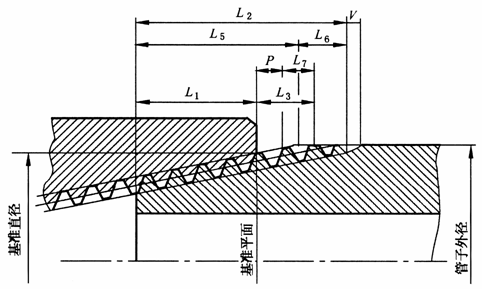

美制一般密封圆锥外螺纹上轴向尺寸的分布位置图 |
|||||||||||
|
尺寸 代号 |
牙数 n |
螺距 P |
牙型 高度 h |
基准平面内的基本直径 |
基准距离 L1 |
装配余量 L3 |
外螺纹 小端面 内的基 本小径 |
||||
|
大径 d＝D |
中径 d1＝D2 |
小径 d1＝D1 |
|||||||||
|
mm |
圈数 |
mm |
圈数 |
mm |
mm |
||||||
|
1/16 |
27 |
0.941 |
0.752 |
7.894 |
7.142 |
6.389 |
4.32 |
4.064 |
3 |
2.822 |
6.137 |
|
1/8 |
27 |
0.941 |
0.752 |
10.242 |
9.489 |
8.737 |
4.36 |
4.102 |
3 |
2.822 |
8.481 |
|
1/4 |
18 |
1.411 |
1.129 |
13.616 |
12.487 |
11.358 |
4.10 |
5.785 |
3 |
4.233 |
10.996 |
|
3/8 |
18 |
1.411 |
1.129 |
17.055 |
15.926 |
14.797 |
4.32 |
6.096 |
3 |
4.233 |
14.417 |
|
1/2 |
14 |
1.814 |
1.451 |
21.224 |
19.772 |
18.321 |
4.48 |
8.128 |
3 |
5.443 |
17.813 |
|
3/4 |
14 |
1.814 |
1.451 |
26.569 |
25.117 |
23.666 |
4.75 |
8.618 |
3 |
5.443 |
23.127 |
|
1 |
11.5 |
2.209 |
1.767 |
33.228 |
31.461 |
29.694 |
4.60 |
10.160 |
3 |
6.626 |
29.060 |
|
11/4 |
11.5 |
2.209 |
1.767 |
41.985 |
40.218 |
38.451 |
4.83 |
10.668 |
3 |
6.626 |
37.785 |
|
11/2 |
11.5 |
2.209 |
1.767 |
48.054 |
46.287 |
44.520 |
4.83 |
10.668 |
3 |
6.626 |
43.853 |
|
2 |
11.5 |
2.209 |
1.767 |
60.092 |
58.325 |
56.558 |
5.01 |
11.065 |
3 |
6.626 |
55.867 |
|
21/2 |
8 |
3.175 |
2.540 |
72.699 |
70.159 |
67.619 |
5.46 |
17.335 |
2 |
6.350 |
66.535 |
|
3 |
8 |
3.175 |
2.540 |
88.608 |
86.068 |
83.528 |
6.13 |
49.463 |
2 |
6.350 |
82.311 |
|
31/2 |
8 |
3.175 |
2.540 |
101.316 |
98.776 |
96.236 |
6.57 |
20.860 |
2 |
6.350 |
94.932 |
|
4 |
8 |
3.175 |
2.540 |
113.973 |
111.433 |
108.893 |
6.75 |
21.431 |
2 |
6.350 |
107.554 |
|
5 |
8 |
3.175 |
2.540 |
140.952 |
138.412 |
135.872 |
7.50 |
23.812 |
2 |
6.350 |
134.384 |
|
6 |
8 |
3.175 |
2.540 |
167.792 |
165.252 |
162.712 |
7.66 |
24.320 |
2 |
6.350 |
161.191 |
|
8 |
8 |
3.175 |
2.540 |
218.441 |
215.901 |
213.361 |
8.50 |
26.988 |
2 |
6.350 |
211.673 |
|
10 |
8 |
3.175 |
2.540 |
272.312 |
269.772 |
267.232 |
9.68 |
30.734 |
2 |
6.350 |
265.311 |
|
12 |
8 |
3.175 |
2.540 |
323.032 |
320.492 |
317.952 |
10.88 |
34.544 |
2 |
6.350 |
315.793 |
|
14O.D. |
8 |
3.175 |
2.540 |
354.904 |
352.364 |
349.824 |
12.50 |
39.688 |
2 |
6.350 |
347.345 |
|
16O.D. |
8 |
3.175 |
2.540 |
405.784 |
403.244 |
400.704 |
14.50 |
46.038 |
2 |
6.350 |
397.828 |
|
18O.D. |
8 |
3.175 |
2.540 |
456.565 |
454.025 |
451.485 |
16.00 |
50.800 |
2 |
6.350 |
448.310 |
|
20O.D. |
8 |
3.175 |
2.540 |
507.246 |
504.706 |
502.166 |
17.00 |
53.975 |
2 |
6.350 |
498.792 |
|
24O.D. |
8 |
3.175 |
2.540 |
608.608 |
606.068 |
603.528 |
19.00 |
60.325 |
2 |
6.350 |
599.758 |
|
注：1.可参照表中最右边一列数据选择攻丝前的麻花钻直径。 2.螺纹收尾长度(V)为3.47P。 3.O.D.是英文管子外径(outside diameter)的缩写。 其中：D2＝d2＝D-0.8P D1＝d1＝D-1.6P |
|||||||||||
配合方式
|
配合方式 |
|
|---|---|
|
配合方式 |
说 明 |
|
柱/锥 |
圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合 |
|
锥/锥 |
圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合 |
公差
美制一般密封圆柱内螺纹极限尺寸
|
美制一般密封圆柱内螺纹极限尺寸 mm |
||||
|---|---|---|---|---|
|
螺纹尺寸代号 |
牙数 n |
中 径 |
小径 |
|
|
max |
min |
min |
||
|
1/8 |
27 |
9.578 |
9.401 |
8.636 |
|
1/4 |
18 |
12.618 |
12.355 |
11.227 |
|
3/8 |
18 |
16.057 |
15.794 |
14.656 |
|
1/2 |
14 |
19.941 |
19.601 |
18.161 |
|
3/4 |
14 |
25.288 |
24.948 |
23.495 |
|
1 |
111/2 |
31.668 |
31.255 |
29.489 |
|
11/4 |
111/2 |
40.424 |
40.010 |
38.252 |
|
11/2 |
111/2 |
46.494 |
46.081 |
44.323 |
|
2 |
111/2 |
58.531 |
58.118 |
56.363 |
|
21/2 |
8 |
70.457 |
69.860 |
67.310 |
|
3 |
8 |
86.365 |
85.771 |
83.236 |
|
31/2 |
8 |
99.072 |
98.479 |
95.936 |
|
4 |
8 |
111.729 |
111.135 |
108.585 |
|
注：1．美制一般密封圆锥螺纹基准平面轴向位置的极限偏差为±1P； 2．美制一般密封圆柱螺纹基准平面轴向位置的极限偏差为±1.5P。 可参照最小小径数据选择攻丝前的麻花钻直径。 |
||||
美制一般密封管螺纹的牙顶高和牙底高公差
|
美制一般密封管螺纹的牙顶高和牙底高公差 mm |
|||
|---|---|---|---|
|
美制一般密封管螺纹的牙顶高和牙底高公差带位置 |
|||
|
牙数n |
牙顶高和牙底高公差 |
牙数n |
牙顶高和牙底高公差 |
|
27 |
0.059 |
111/2 |
0.088 |
|
18 |
0.077 |
8 |
0.092 |
|
14 |
0.081 |
|
|
美制一般密封管螺纹中径锥度、导程和牙侧角的极限偏差
|
美制一般密封管螺纹中径锥度、导程和牙侧角的极限偏差 |
|||
|---|---|---|---|
|
牙数 n |
中径线锥度(1/16) 的极限偏差 |
有效螺纹的导程 累积偏差/mm |
牙侧角偏差/ (°) |
|
27 |
＋1/96 －1/192 |
±0.076 |
±1.25 |
|
18，14 |
±1 |
||
|
111/2，8 |
±0.75 |
||
|
注：对有效螺纹长度大于25.4mm的螺纹，其导程累积误差的最大测量跨度为25.4mm。 |
|||
有效螺纹长度
|
有效螺纹长度 |
|---|
|
美制一般密封圆锥外螺纹的最小有效螺纹长度不应小于其基准距离的实际尺寸与装配余量之和 美制一般密封内螺纹的最小有效螺纹长度不应小于其基准平面位置的实际偏差、基准距离的基本尺寸与装配余量之和 |
标记
|
标记 |
|
|---|---|
|
方法与示例 |
内 容 |
|
标记方法 |
美制一般密封管螺纹的完整标记由螺纹特征代号、螺纹尺寸代号和旋向代号组成 美制一般密封圆锥管螺纹的特征代号为：NPT 美制一般密封圆柱内螺纹的特征代号为：NPSC 左旋螺纹的旋向代号为LH；右旋螺纹的旋向代号省略不标 |
|
标记示例 |
尺寸代号为3的右旋、美制一般密封圆柱内螺纹： 中国标准 NPSC3； 美国标准 3-8NPSC； 尺寸代号为4的左旋、美制一般密封圆锥管螺纹： 中国标准 NPT 4-LH； 美国标准 4-8 NPT-LH |
