一般密封管螺纹(R)
牙型
牙型 |
|
---|---|
设 计 牙 型 |
图 形 |

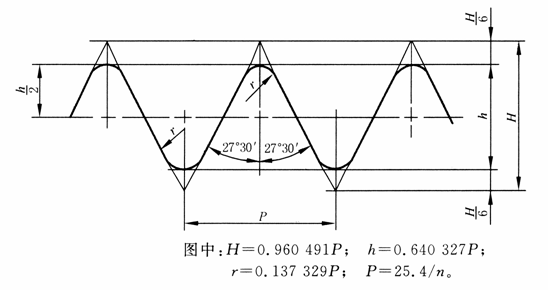

英制密封圆柱内螺纹的设计牙型 |
|

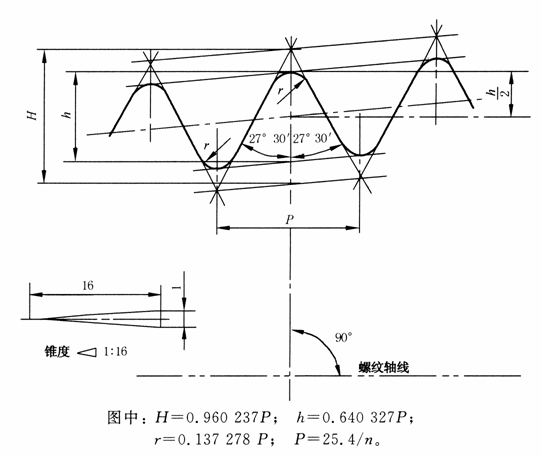

英制密封圆锥螺纹的设计牙型 |
|
基准平面的位置
基准平面的位置 |
|
---|---|
内 容 |
图 形 |

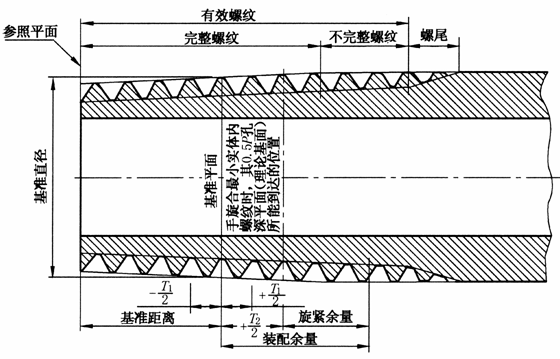

英制密封圆锥外螺纹基准平面的理论位置位于垂直于螺纹轴线、与小端面(参考平面)相距一个基准距离的平面内,见右图 |
|

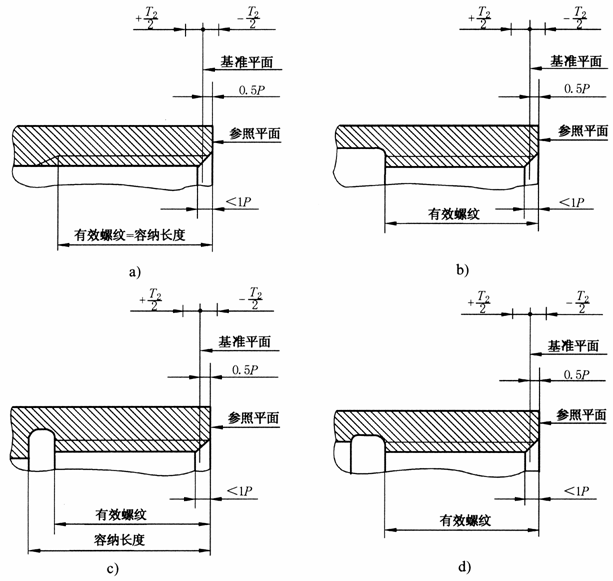

英制密封圆柱和圆锥内螺纹基准平面的理论位置位于垂直于螺纹轴线、深入大端面(参考平面)以内半个螺距的平面内,见右图 |
|
基本尺寸及公差
英制密封管螺纹的基本尺寸及其公差 |
||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
螺纹 尺寸 代号 |
牙数 n
|
螺距 P |
牙高 h |
基准平面内的 基本直径 |
基准距离 |
装配 余量 |
外螺纹的有效 螺纹不小于 |
内螺纹直径 的极限偏差 ±T2/2 |
||||||||||
大径 (基准 直径) d=D |
中径 d2=D2 |
小径 d1=D1 |
基本 |
极限偏差 ±T1/2 |
最大 |
最小 |
基准距离分别为 |
|||||||||||
基本 |
最大 |
最小 |
径向 |
轴向 |
||||||||||||||
mm |
mm |
mm |
mm |
mm |
mm |
mm |
圈数 |
mm |
mm |
mm |
圈数 |
mm |
mm |
mm |
mm |
圈数 |
||
1/16 |
28 |
0.907 |
0.581 |
7.723 |
7.142 |
6.561 |
4 |
0.9 |
1 |
4.9 |
3.1 |
2.5 |
23/4 |
6.5 |
7.4 |
5.6 |
0.071 |
11/4 |
1/8 |
28 |
0.907 |
0.581 |
9.728 |
9.147 |
8.566 |
4 |
0.9 |
1 |
4.9 |
3.1 |
2.5 |
23/4 |
6.5 |
7.4 |
5.6 |
0.071 |
11/4 |
1/4 |
19 |
1.337 |
0.856 |
13.157 |
12.301 |
11.445 |
6 |
1.3 |
1 |
7.3 |
4.7 |
3.7 |
23/4 |
9.7 |
11 |
8.4 |
0.104 |
11/4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3/8 |
19 |
1.337 |
0.856 |
16.662 |
15.806 |
14.950 |
6.4 |
1.3 |
1 |
7.7 |
5.1 |
3.7 |
23/4 |
10.1 |
11.4 |
8.8 |
0.104 |
11/4 |
1/2 |
14 |
1.814 |
1.162 |
20.955 |
19.793 |
18.631 |
8.2 |
1.8 |
1 |
10.0 |
6.4 |
5.0 |
23/4 |
13.2 |
15 |
11.4 |
0.142 |
11/4 |
3/4 |
14 |
1.814 |
1.162 |
26.441 |
25.279 |
24.117 |
9.5 |
1.8 |
1 |
11.3 |
7.7 |
5.0 |
23/4 |
14.5 |
16.3 |
12.7 |
0.142 |
11/4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
11 |
2.309 |
1.479 |
33.249 |
31.770 |
30.291 |
10.4 |
2.3 |
1 |
12.7 |
8.1 |
6.4 |
23/4 |
16.8 |
19.1 |
14.5 |
0.180 |
11/4 |
11/4 |
11 |
2.309 |
1.479 |
41.910 |
40.431 |
38.952 |
12.7 |
2.3 |
1 |
15.0 |
10.4 |
6.4 |
23/4 |
19.1 |
21.4 |
16.8 |
0.180 |
11/4 |
11/2 |
11 |
2.309 |
1.479 |
47.803 |
46.324 |
44.845 |
12.7 |
2.3 |
1 |
15.0 |
10.4 |
6.4 |
23/4 |
19.1 |
21.4 |
16.8 |
0.180 |
11/4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
11 |
2.309 |
1.479 |
59.614 |
58.135 |
56.656 |
15.9 |
2.3 |
1 |
18.2 |
13.6 |
7.5 |
31/4 |
23.4 |
25.7 |
21.0 |
0.180 |
11/4 |
21/2 |
11 |
2.309 |
1.479 |
75.184 |
73.705 |
72.226 |
17.5 |
3.5 |
11/2 |
21.0 |
14.0 |
9.2 |
4 |
26.7 |
30.2 |
23.2 |
0.216 |
11/2 |
3 |
11 |
2.309 |
1.479 |
87.884 |
86.405 |
84.926 |
20.6 |
3.5 |
11/2 |
24.1 |
17.1 |
9.2 |
4 |
29.8 |
33.3 |
26.3 |
0.216 |
11/2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4 |
11 |
2.309 |
1.479 |
113.030 |
111.551 |
110.072 |
25.4 |
3.5 |
11/2 |
28.9 |
21.9 |
10.4 |
41/2 |
35.8 |
39.3 |
32.3 |
0.216 |
11/2 |
5 |
11 |
2.309 |
1.479 |
138.430 |
136.951 |
135.472 |
28.6 |
3.5 |
11/2 |
32.1 |
25.1 |
11.5 |
5 |
40.1 |
43.6 |
36.6 |
0.216 |
11/2 |
6 |
11 |
2.309 |
1.479 |
163.830 |
162.351 |
160.872 |
28.6 |
3.5 |
11/2 |
32.1 |
25.1 |
11.5 |
5 |
40.1 |
43.6 |
36.6 |
0.216 |
11/2 |
注:1.英制密封圆锥外螺纹基准平面轴向位置的极限偏差见本表的第9、10栏; 2.英制密封圆柱内螺纹各直径的极限偏差见本表的第18栏;英制密封圆锥内螺纹基准平面轴向位置的极限偏差见本表的第19栏 其中:D2=d2=D - 0.640 327P; D1=d1=D - 1.280 654P。 |
配合方式
配合方式 |
||
---|---|---|
配合类型 |
说 明 |
|
柱/锥 |
圆柱内螺纹与圆锥外螺纹“柱/锥”配合 |
欧洲国家主要采用“柱锥”配合螺纹;而欧洲以外国家则主要采用“锥/锥”配合螺纹。两种配合螺纹的检验量规存在许多不同;目前的ISO英制密封管螺纹量规标准(ISO 7-2:2000)是按“柱/锥”配合体系设计的 |
锥/锥 |
圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合 |
有效螺纹长度
有效螺纹长度 |
|
---|---|
长度类型 |
内 容 |
外螺纹长度 |
最小有效螺纹长度=基准距离+装配余量。对应基准距离为最大、基本和最小尺寸三种情况,其最小有效螺纹长度分别见表英制密封管螺纹的基本尺寸及其公差的第16、15和17栏 |
内螺纹长度 |
当内螺纹的尾部未采用退刀槽结构时,其最小有效螺纹长度应能够容纳具有表英制密封管螺纹的基本尺寸及其公差第16栏长度的圆锥外螺纹,见表 基准平面的位置中的图a 当内螺纹的尾部采用了退刀槽结构时,其容纳长度应能够容纳具有表英制密封管螺纹的基本尺寸及其公差第16栏长度的圆锥外螺纹;其最小有效螺纹长度应不小于表英制密封管螺纹的基本尺寸及其公差第17栏的80%,见表 基准平面的位置中的图b~d。 |
注:螺纹始端倒角的轴向长度不得大于一牙。倒角部分包含在有效螺纹长度之内。 |
标记
标记 |
|
---|---|
类型 |
内 容 |
标记方法 |
英制密封管螺纹的完整标记由螺纹特征代号、螺纹尺寸代号和旋向代号组成。 英制密封圆柱内螺纹的特征代号为:Rp; 英制密封圆锥内螺纹的特征代号为:Rc; 英制密封圆锥外螺纹的特征代号为:R1(与英制密封圆柱内螺纹配合使用); R2(与英制密封圆锥内螺纹配合使用); 左旋螺纹的旋向代号为LH;右旋螺纹的旋向代号省略不标。 对密封管螺纹,利用Rp/R1和Rc/R2分别表示“柱/锥”和“锥/锥”螺纹副 |
标记示例 |
尺寸代号为3/4的右旋、英制密封圆柱内螺纹:Rp3/4; 与密封圆柱内螺纹配合、尺寸代号为3/4的右旋、英制密封圆锥外螺纹:R1 3/4; 尺寸代号为3/4的左旋、英制密封圆锥内螺纹:Rc 3/4LH; 与密封圆锥内螺纹配合、尺寸代号为3/4的右旋、英制密封圆锥外螺纹:R2 3/4; 尺寸代号为3/4的右旋、英制密封圆柱内螺纹与圆锥外螺纹组成的螺纹副:Rp/R1 3/4; 尺寸代号为3/4的左旋、英制密封圆锥内螺纹与圆锥外螺纹组成的螺纹副:Rc/R2 3/4 LH |
