非密封管螺纹(G)

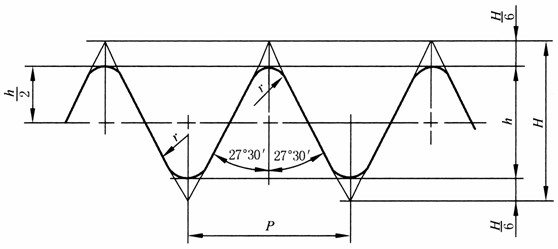

牙型
|
牙型 |
|---|
|
图中：H＝0.960 491 P；h＝0.640 327 P；r＝0.137 329 P；P＝25.4/n。 |
螺纹的基本尺寸及极限偏差
|
英制非密封管螺纹的基本尺寸及其极限偏差 mm |
|||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
螺纹 尺寸 代号 |
牙数 n |
螺距 P |
牙高 h |
基本直径 |
中径公差1) |
小径公差 |
大径公差 |
||||||||
|
大径 d＝D |
中径 d2＝D2 |
小径 d1＝D1 |
内螺纹 |
外螺纹 |
内螺纹 |
外螺纹 |
|||||||||
|
下偏差 |
上偏差 |
下偏差 |
上偏差 |
下偏差 |
上偏差 |
下偏差 |
上偏差 |
||||||||
|
A级 |
B级 |
||||||||||||||
|
1/16 |
28 |
0.907 |
0.581 |
7.723 |
7.142 |
6.561 |
0 |
＋0.107 |
－0.107 |
－0.214 |
0 |
0 |
＋0.282 |
－0.214 |
0 |
|
1/8 |
28 |
0.907 |
0.581 |
9.728 |
9.147 |
8.566 |
0 |
＋0.107 |
－0.107 |
－0.214 |
0 |
0 |
＋0.282 |
－0.214 |
0 |
|
1/4 |
19 |
1.337 |
0.856 |
13.157 |
12.301 |
11.445 |
0 |
＋0.125 |
－0.125 |
－0.250 |
0 |
0 |
＋0.445 |
－0.250 |
0 |
|
3/8 |
19 |
1.337 |
0.856 |
16.662 |
15.806 |
14.950 |
0 |
＋0.125 |
－0.125 |
－0.250 |
0 |
0 |
＋0.445 |
－0.250 |
0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1/2 |
14 |
1.814 |
1.162 |
20.955 |
19.793 |
18.631 |
0 |
＋0.142 |
－0.142 |
－0.284 |
0 |
0 |
＋0.541 |
－0.284 |
0 |
|
5/8 |
14 |
1.814 |
1.162 |
22.911 |
21.749 |
20.587 |
0 |
＋0.142 |
－0.142 |
－0.284 |
0 |
0 |
＋0.541 |
－0.284 |
0 |
|
3/4 |
14 |
1.814 |
1.162 |
26.441 |
25.279 |
24.117 |
0 |
＋0.142 |
－0.142 |
－0.284 |
0 |
0 |
＋0.541 |
－0.284 |
0 |
|
7/8 |
14 |
1.814 |
1.162 |
30.201 |
29.039 |
27.877 |
0 |
＋0.142 |
－0.142 |
－0.284 |
0 |
0 |
＋0.541 |
－0.284 |
0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
11 |
2.309 |
1.479 |
33.249 |
31.770 |
30.291 |
0 |
＋0.180 |
－0.180 |
－0.360 |
0 |
0 |
＋0.640 |
－0.360 |
0 |
|
11/8 |
11 |
2.309 |
1.479 |
37.897 |
36.418 |
34.939 |
0 |
＋0.180 |
－0.180 |
－0.360 |
0 |
0 |
＋0.640 |
－0.360 |
0 |
|
11/4 |
11 |
2.309 |
1.479 |
41.910 |
40.431 |
38.952 |
0 |
＋0.180 |
－0.180 |
－0.360 |
0 |
0 |
＋0.640 |
－0.360 |
0 |
|
11/2 |
11 |
2.309 |
1.479 |
47.803 |
46.324 |
44.845 |
0 |
＋0.180 |
－0.180 |
－0.360 |
0 |
0 |
＋0.640 |
－0.360 |
0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
13/4 |
11 |
2.309 |
1.479 |
53.746 |
52.267 |
50.788 |
0 |
＋0.180 |
－0.180 |
－0.360 |
0 |
0 |
＋0.640 |
－0.360 |
0 |
|
2 |
11 |
2.309 |
1.479 |
59.614 |
58.135 |
56.656 |
0 |
＋0.180 |
－0.180 |
－0.360 |
0 |
0 |
＋0.640 |
－0.360 |
0 |
|
21/4 |
11 |
2.309 |
1.479 |
65.710 |
64.231 |
62.752 |
0 |
＋0.217 |
－0.217 |
－0.434 |
0 |
0 |
＋0.640 |
－0.434 |
0 |
|
21/2 |
11 |
2.309 |
1.479 |
75.184 |
73.705 |
72.226 |
0 |
＋0.217 |
－0.217 |
－0.434 |
0 |
0 |
＋0.640 |
－0.434 |
0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
23/4 |
11 |
2.309 |
1.479 |
81.534 |
80.055 |
78.576 |
0 |
＋0.217 |
－0.217 |
－0.434 |
0 |
0 |
＋0.640 |
－0.434 |
0 |
|
3 |
11 |
2.309 |
1.479 |
87.884 |
86.405 |
84.926 |
0 |
＋0.217 |
－0.217 |
－0.434 |
0 |
0 |
＋0.640 |
－0.434 |
0 |
|
31/2 |
11 |
2.309 |
1.479 |
100.330 |
98.851 |
97.372 |
0 |
＋0.217 |
－0.217 |
－0.434 |
0 |
0 |
＋0.640 |
－0.434 |
0 |
|
4 |
11 |
2.309 |
1.479 |
113.030 |
111.551 |
110.072 |
0 |
＋0.217 |
－0.217 |
－0.434 |
0 |
0 |
＋0.640 |
－0.434 |
0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
41/2 |
11 |
2.309 |
1.479 |
125.730 |
124.251 |
122.772 |
0 |
＋0.217 |
－0.217 |
－0.434 |
0 |
0 |
＋0.640 |
－0.434 |
0 |
|
5 |
11 |
2.309 |
1.479 |
138.430 |
136.951 |
135.472 |
0 |
＋0.217 |
－0.217 |
－0.434 |
0 |
0 |
＋0.640 |
－0.434 |
0 |
|
51/2 |
11 |
2.309 |
1.479 |
151.130 |
149.651 |
148.172 |
0 |
＋0.217 |
－0.217 |
－0.434 |
0 |
0 |
＋0.640 |
－0.434 |
0 |
|
6 |
11 |
2.309 |
1.479 |
163.830 |
162.351 |
160.872 |
0 |
＋0.217 |
－0.217 |
－0.434 |
0 |
0 |
＋0.640 |
－0.434 |
0 |
|
1)对薄壁件，此公差适用于平均中径，该中径是测量两个相互垂直直径的算术平均值。 其中：D2＝d2＝D－0.640 327 P； D1＝d1＝D－1.280 654 P |
|||||||||||||||
公差
|
公差 |
|
|---|---|
|
类 型 |
内 容 |
|
基本偏差 |
内螺纹的下偏差（EI）和外螺纹的上偏差（es）为基本偏差。基本偏差为零 英制非密封管螺纹的公差带位置见图 英制非密封管螺纹的公差带位置 |
|
公差等级 |
内螺纹的顶径和中径及外螺纹的顶径只有一种公差等级；外螺纹的中径有两种公差等级，A级和B级。 对螺纹底径没有规定公差。内螺纹大径的最大值和外螺纹小径的最小值依刃具牙顶的削平高度而定 |
|
极限偏差 |
内、外螺纹的顶径和中径的极限偏差值见表英制非密封管螺纹的基本尺寸及其极限偏差 |

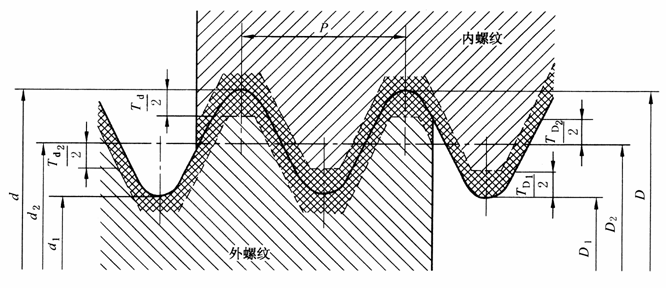

公差带位置
| 英制非密封管螺纹的公差带位置 |
|---|
1.gif)
|
标记
|
标记 |
|
|---|---|
|
方法及示例 |
内 容 |
|
标记方法 |
英制非密封管螺纹的完整标记由螺纹特征代号、螺纹尺寸代号、中径公差等级代号和旋向代号组成 英制非密封圆柱螺纹的特征代号为：G； 对英制非密封圆柱内螺纹，其中径公差等级代号省略不标；而英制非密封圆柱外螺纹的中径公差等级代号分别为A和B 左旋螺纹的旋向代号为LH；右旋螺纹的旋向代号省略不标 表示英制非密封管螺纹的螺纹副时，仅标注外螺纹的标记代号 |
|
标记示例 |
尺寸代号为2的右旋、非密封圆柱内螺纹：G2； 尺寸代号为3的A级、右旋、非密封圆柱外螺纹：G3 A； 尺寸代号为4的B级、左旋、非密封圆柱外螺纹：G4 B-LH； 尺寸代号为2的右旋、非密封圆柱内螺纹与A级圆柱外螺纹组成的螺纹副：G2 A |
