英制管螺纹(55°)

螺纹

尺寸

代号

牙    型

基准平面内直径

基准平面位置¹⁾

圆柱内

螺纹直

径公差

最小有效螺纹长度²⁾

牙数

n

螺距

P

牙高

h

圆弧

半径

r

大径

d，D

中径

d₂，D₂

小径

d₁，D₁

外螺纹

内螺纹

外螺纹

内螺纹

基距

a

公差

b

公差

c

公差

b

带不完

整螺纹

带退

刀槽

圆锥

圆柱

l

l'

t

PT1/8

28

0.907 1

0.581

0.12

9.728

9.147

8.566

3.97

±0.91

±1.13

±0.071

2.5

6.2

7.4

4.4

PT1/4

19

1.336 8

0.856

0.18

13.157

12.301

11.445

6.01

±1.34

±1.67

±0.104

3.7

9.4

11.0

6.7

PT3/8

19

1.336 8

0.856

0.18

16.662

15.806

14.950

6.35

±1.34

±1.67

±0.104

3.7

9.7

11.4

7.0

PT1/2

14

1.814 3

1.162

0.25

20.955

19.793

18.631

8.16

±1.81

±2.27

±0.142

5.0

12.7

15.0

9.1

PT3/4

14

1.814 3

1.162

0.25

26.441

25.279

24.117

9.53

±1.81

±2.27

±0.142

5.0

14.1

16.3

10.2

PT1

11

2.309 1

1.479

0.32

33.249

31.770

30.291

10.39

±2.31

±2.89

±0.181

6.4

16.2

19.1

11.6

PT1¹/₄

11

2.309 1

1.479

0.32

41.910

40.431

38.952

12.70

±2.31

±2.89

±0.181

6.4

18.5

21.4

13.4

PT1¹/₂

11

2.309 1

1.479

0.32

48.803

46.324

44.845

12.70

±2.31

±2.89

±0.181

6.4

18.5

21.4

13.4

PT2

11

2.309 1

1.479

0.32

59.614

58.135

56.656

15.88

±2.31

±2.89

±0.181

7.5

22.8

25.7

16.9

PT2¹/₂

11

2.309 1

1.479

0.32

75.184

73.705

72.226

17.46

±3.46

±3.46

±0.216

9.2

26.7

30.1

18.6

PT3

11

2.309 1

1.479

0.32

87.884

86.405

84.926

20.64

±3.46

±3.46

±0.216

9.2

29.8

33.3

21.1

PT3¹/₂

11

2.309 1

1.479

0.32

100.330

98.851

97.372

22.23

±3.46

±3.46

±0.216

9.2

31.4

34.9

22.4

PT4

11

2.309 1

1.479

0.32

113.030

111.551

110.072

25.40

±3.46

±3.46

±0.216

10.4

35.8

39.3

25.9

PT5

11

2.309 1

1.479

0.32

138.430

136.951

135.472

28.58

±3.46

±3.46

±0.216

11.5

40.1

43.5

29.3

PT6

11

2.309 1

1.479

0.32

163.830

162.351

160.872

28.58

±3.46

±3.46

±0.216

11.5

40.1

43.5

29.3

PT7

11

2.309 1

1.479

0.32

189.230

187.751

186.272

34.93

±5.08

±5.08

±0.318

14.0

48.9

54.0

35.1

PT8

11

2.309 1

1.479

0.32

214.630

213.151

211.672

38.10

±5.08

±5.08

±0.318

14.0

52.1

57.2

37.6

PT9

11

2.309 1

1.479

0.32

240.030

238.551

237.072

38.10

±5.08

±5.08

±0.318

14.0

52.1

57.2

37.6

PT10

11

2.309 1

1.479

0.32

265.430

263.951

262.472

41.28

±5.08

±5.08

±0.318

14.0

55.3

60.4

40.2

PT12

11

2.309 1

1.479

0.32

316.230

314.751

313.272

41.28

±6.35

±6.35

±0.397

17.5

58.8

65.1

41.9

1) 日本标准的某些数值精度(小数点后的保留位数)比ISO标准的多一位。

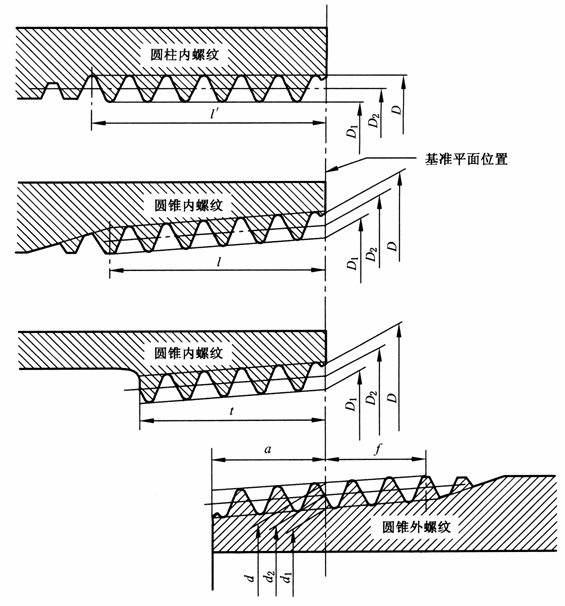

2) ISO和中国的标准尺寸表内直接给出了外螺纹的三种最小有效螺纹长度值，没有给内螺纹的最小有效螺纹长度值。日本标准则分三种情况直接给出了内螺纹的最小有效螺纹长度(l、l'和t)。其中：l'与表 英制密封管螺纹的基本尺寸及其公差的第16栏值相同(a＋b＋f)；l＝l'－c；t等于表英制密封管螺纹的基本尺寸及其公差第17栏值的80%[0.8(a－b＋f)]。日本内螺纹最小有效螺纹长度来源于BS 21:1985标准。注意：这种内螺纹最小有效螺纹长度算法还没有得到世界公认。内螺纹最小有效螺纹长度计算方法直接取决于各个国家的机械加工水平，英国和日本的计算方法不一定适合其他国家。日本标准没有给出外螺纹的三种最小有效螺纹长度值，使用者可以选用ISO 标准和我国标准的规定数值或自己计算最小有效螺纹长度值(实际基准距离＋装配余量)。

螺纹尺寸代号

牙数

n

螺距

P

牙高

h

基  准  平  面

大径

d，D

中径

d₂，D₂

小径

d₁，D₁

PF1/8

28

0.907 1

0.581

9.728

9.147

8.566

PF1/4

19

1.336 8

0.856

13.157

12.301

11.445

PF3/8

19

1.336 8

0.856

16.662

15.806

14.950

PF1/2

14

1.814 3

1.162

20.955

19.793

18.631

PF5/8

14

1.814 3

1.162

22.911

21.749

20.587

PF3/4

14

1.814 3

1.162

26.441

25.279

24.117

PF7/8

14

1.814 3

1.162

30.201

29.039

27.877

PF1

11

2.309 1

1.479

33.249

31.770

30.291

PF1¹/₈

11

2.309 1

1.479

37.897

36.418

34.939

PF1¹/₄

11

2.309 1

1.479

41.910

40.431

38.952

PF1¹/₂

11

2.309 1

1.479

47.803

46.324

44.845

PF1³/₄

11

2.309 1

1.479

53.746

52.267

50.788

PF2

11

2.309 1

1.479

59.614

58.135

56.656

PF2¹/₄

11

2.309 1

1.479

65.710

64.231

62.752

PF2¹/₂

11

2.309 1

1.479

75.184

73.705

72.226

PF2³/₄

11

2.309 1

1.479

81.534

80.055

78.576

PF3

11

2.309 1

1.479

87.884

86.405

84.926

PF3¹/₂

11

2.309 1

1.479

100.330

98.851

97.372

PF4

11

2.309 1

1.479

113.030

111.551

110.072

PF4¹/₂

11

2.309 1

1.479

125.730

124.251

122.772

PF5

11

2.309 1

1.479

138.430

136.951

135.472

PF5¹/₂

11

2.309 1

1.479

151.130

149.651

148.172

PF6

11

2.309 1

1.479

163.830

162.351

160.872

PF7

11

2.309 1

1.479

189.230

187.751

186.272

PF8

11

2.309 1

1.479

214.630

213.151

211.672

PF9

11

2.309 1

1.479

240.030

238.551

237.072

PF10

11

2.309 1

1.479

265.430

263.951

262.472

PF12

11

2.309 1

1.479

316.230

314.751

313.272

螺纹

尺寸

代号

牙数

n

外 螺  纹

内  螺  纹

大 径

中  径

小  径

大 径

中  径

小  径

es

ei

es

ei

es

ei

EI

ES

EI

ES

EI

ES

A级

B级

A级

B级

PF1/8

28

0

214

0

107

214

0

没

有

规

定

0

没

有

规

定

0

107

214

0

282

PF1/4

19

0

250

0

125

250

0

0

0

125

250

0

445

PF3/8

19

0

250

0

125

250

0

0

0

125

250

0

445

PF1/2

14

0

284

0

142

284

0

0

0

142

284

0

541

PF5/8

14

0

284

0

142

284

0

0

0

142

284

0

541

PF3/4

14

0

284

0

142

284

0

0

0

142

284

0

541

PF7/8

14

0

284

0

142

284

0

0

0

142

284

0

541

PF1

11

0

360

0

180

360

0

0

0

180

360

0

640

PF1¹/₈

11

0

360

0

180

360

0

0

0

180

360

0

640

PF1¹/₄

11

0

360

0

180

360

0

0

0

180

360

0

640

PF1¹/₂

11

0

360

0

180

360

0

0

0

180

360

0

640

PF1³/₄

11

0

360

0

180

360

0

0

0

180

360

0

640

PF2

11

0

360

0

180

360

0

0

0

180

360

0

640

PF2¹/₄

11

0

434

0

217

434

0

0

0

217

434

0

640

PF2¹/₂

11

0

434

0

217

434

0

0

0

217

434

0

640

PF2³/₄

11

0

434

0

217

434

0

0

0

217

434

0

640

PF3

11

0

434

0

217

434

0

0

0

217

434

0

640

PF3¹/₂

11

0

434

0

217

434

0

0

0

217

434

0

640

PF4

11

0

434

0

217

434

0

0

0

217

434

0

640

PF4¹/₂

11

0

434

0

217

434

0

0

0

217

434

0

640

PF5

11

0

434

0

217

434

0

0

0

217

434

0

640

PF5¹/₂

11

0

434

0

217

434

0

0

0

217

434

0

640

PF6

11

0

434

0

217

434

0

0

0

217

434

0

640

PF7

11

0

636

0

318

636

0

0

0

318

636

0

640

PF8

11

0

636

0

318

636

0

0

0

318

636

0

640

PF9

11

0

636

0

318

636

0

0

0

318

636

0

640

PF10

11

0

636

0

318

636

0

0

0

318

636

0

640

PF12

11

0

794

0

397

794

0

0

0

397

794

0

800
