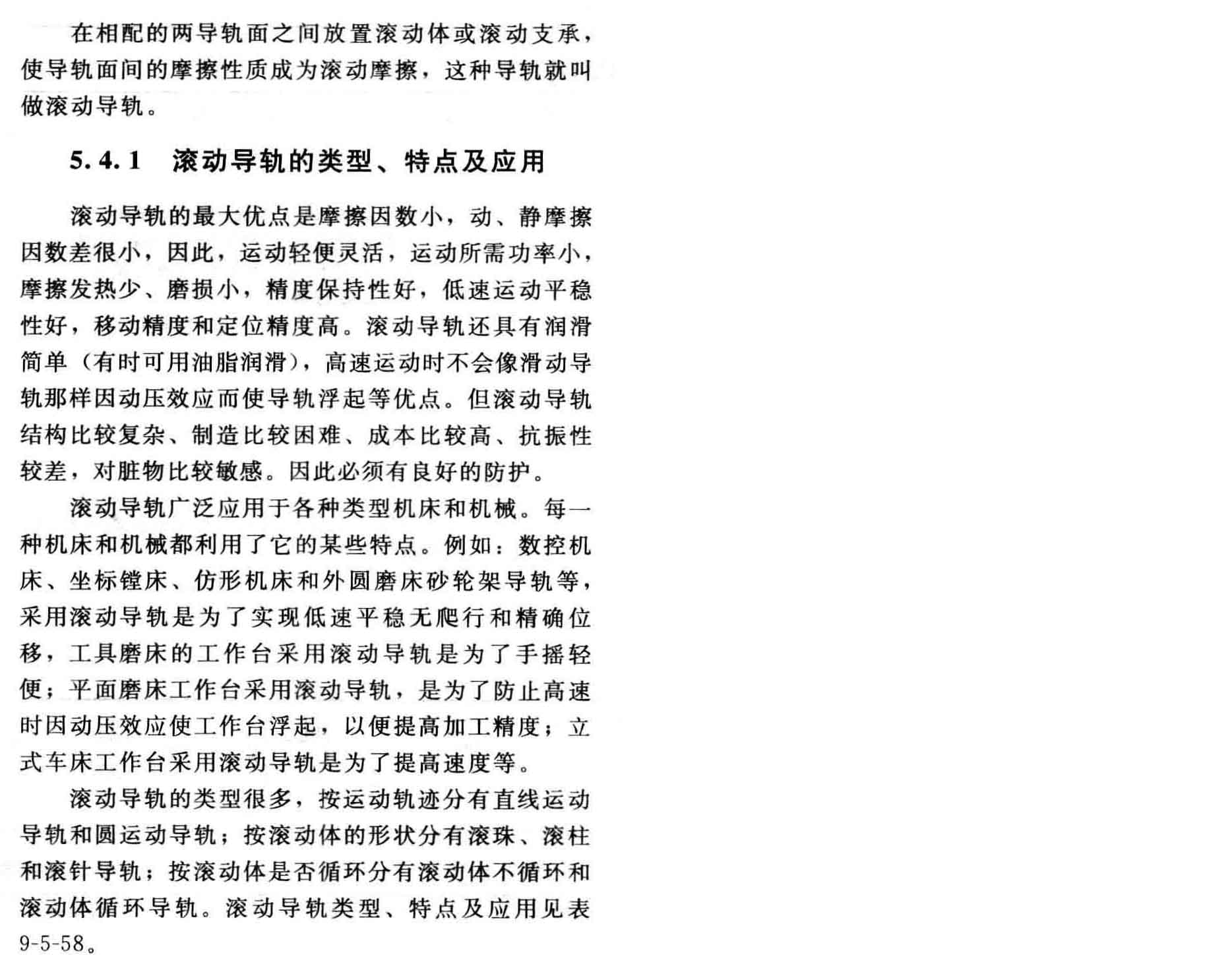

滚动导轨类型、特点及应用
| 类型 | 简图 | 特点及应用 | |
|---|---|---|---|

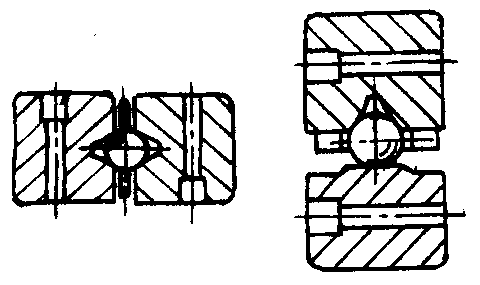

| 滚 动 体 不 循 环 的 滚 动 导 轨 | 滚 珠 导 轨 |
|

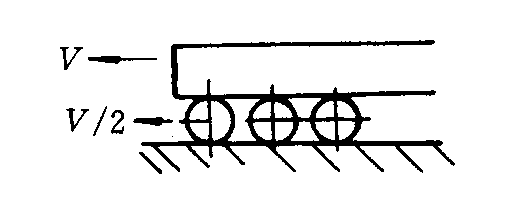

 由于滑座与滚动体存在如上图所示的运动关系，所以这种导轨只能应用于行程较短的场合 滚珠导轨，摩擦阻力小，刚度低、承载能力差，不能承受大的颠覆力矩和水平力 这种导轨适用于载荷不超过1000N机床 滚柱导轨、承载能力及刚度比滚珠导轨高，交叉滚柱导轨副四个方向均能受载 滚针导轨载荷能力刚度最高 滚柱、滚针对导轨面的平行度误差要求比较敏感，且容易侧向偏移和滑动 主要用于承载能力较大的机床上。如立式车床、磨床等 |

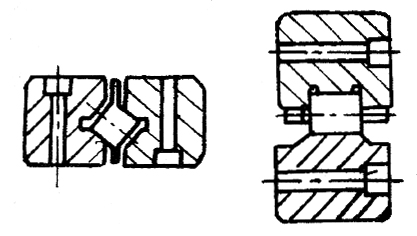

| 滚 柱 导 轨 |
|
||
| 滚 针 导 轨 |
|
||

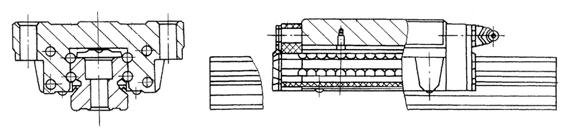

| 滚 动 体 循 环 的 滚 动 导 轨 | 滚 动 直 线 导 轨 副 |
|
有专业化生产厂生产品种规格比较齐全、技术质量保证。设计制造机器采用这类导轨副，可缩短设计制造周期、提高质量、降低成本 |

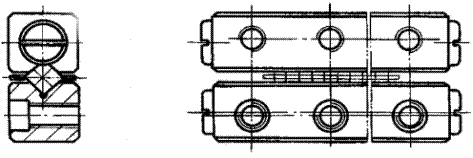

| 滚 柱 交 叉 导 轨 副 |
|
||
| 滚 柱 导 轨 块 |
|
||
| 滚 动 直 线 导 轨 套 副 |
|
||
| 滚 动 花 键 副 |
|
||

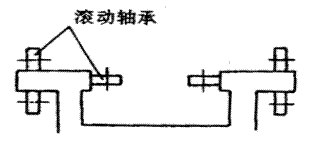

| 滚 动 轴 承 滚 动 导 轨 |
|
任何能承受径向力的滚动轴承（或轴承组）都可以作为这种导轨的滚动元件 轴承的规格多，可设计成任意尺寸和承载能力的导轨，导轨行程可以很长 很适合大载荷、高刚度、行程长的导轨，如大型磨头移动式平面磨床、绘图机等导轨 |
|
