立铣刀

直柄立铣刀(摘自GB/T 6117.1—1996)

直柄立铣刀 (摘自GB/T6117.1—1996) (mm)

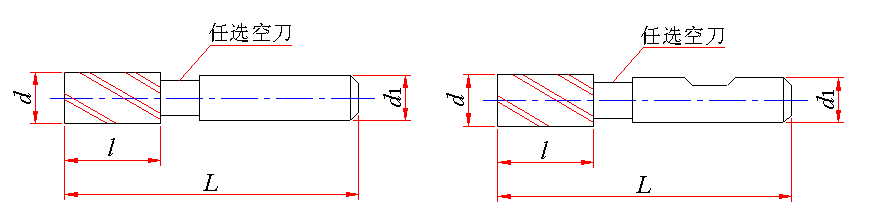

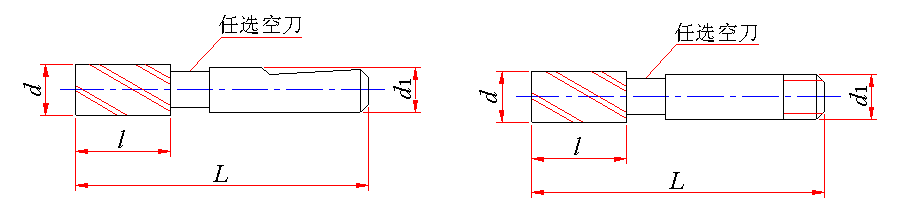

普通直柄立铣刀削平直柄立铣刀 2°削平直柄立铣刀螺纹柄立铣刀
直径范围d		推荐直径 d		d₁		标准系列			长系列			齿数
＞	≤			Ⅰ组	Ⅱ组	l	L^②		l	L^②		粗齿	中齿	细齿
＞	≤			Ⅰ组	Ⅱ组	l	Ⅰ组	Ⅱ组	l	Ⅰ组	Ⅱ组	粗齿	中齿	细齿
1.9	2.36	2	—	4^①	6	7	39	51	10	42	54	3	4	—
2.36	3	2.5	—			8	40	52	12	44	56
2.36	3	3	—			8	40	52	12	44	56
3	3.75	—	3.5			10	42	54	15	47	59
3.75	4	4	—			11	43	55	19	51	63
4	4.75	—	—	5^①	6	11	45	55	19	53	63
4.75	5	5	—	5^①	6	13	47	57	24	58	68
5	6	6	—	6		13	57		24	68
6	7.5	—	7	8	10	16	60	66	30	74	80
7.5	8	8	—	8	10	19	63	69	38	82	88
8	9.5	—	9	10		19	69		38	88				5
9.5	10	10	—	10		22	72		45	95
10	11.8	—	11	12		22	79		45	102
11.8	15	12	14	12		26	83		53	110
15	19	16	18	16		32	92		63	123				6
19	23.6	20	22	20		38	104		75	141
23.6	30	25	28	25		45	121		90	166
30	37.5	32	36	32		53	133		106	186		4	6	8
37.5	47.5	40	45	40		63	155		125	217
47.5	60	50	—	50		75	177		150	252
47.5	60	—	56	50		75	177		150	252		6	8	10
60	67	63	—	50	63	90	192	202	180	282	292
67	75	—	71	63		90	202		180	292
①只适用于普通直柄。 ②总长尺寸的Ⅰ组和Ⅱ组分别与柄部直径的Ⅰ组和Ⅱ组相对应。

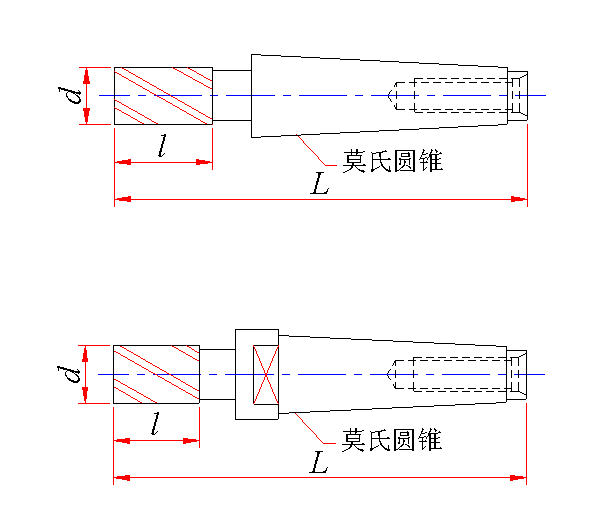

模氏锥柄立铣刀(摘自GB/T 6117.2—1996)

模氏锥柄立铣刀 (摘自GB/T 6117.2—1996) (mm)

直径范围d		＞		5	6	7.5		9.5	11.8		15	19		23.6	30		37.5		47.5				60
直径范围d		≤		6	7.5	9.5		11.8	15		19	23.6		30	37.5		47.5		60				75
推荐直径d				6	—	8		10	12		16	20		25	32		40		50		—		63
推荐直径d				—	7	—	9	11	14		18	22		28	36		45		—		56		—
l	标准系列			13	16	19		22	26		32	38		45	53		63		75				90
l	长系列			24	30	38		45	53		63	75		90	106		125		150				180
L	标准系列		Ⅰ组	83	86	89		92	96	111	117	123	140	147	155	178	188	221	200	233	200	233	248
	标准系列		Ⅱ组	—												201	211	249	223	261	223	261	276
	长系列		Ⅰ组	94	100	108		115	123	138	148	160	177	192	208	231	250	283	275	308	275	308	338
	长系列		Ⅱ组	—												254	273	311	298	336	298	336	366
莫氏圆锥号				1						2			3			4		5	4	5	4	5
齿数		粗齿		3											4						6
		中齿		4											6						8
		细齿		—			5				6				8						10

7/24锥柄立铣刀(摘自GB/T 6117.3—1996)

7/24锥柄立铣刀 (摘自GB/T 6117.3—1996) (mm)

直径范围d	＞	23.6	30			37.5			47.5						60		75
直径范围d	≤	30	37.5			47.5			60						75		95
推荐直径d		25	32			40			50			—			63		80
推荐直径d		28	36			45			—			56			71		—
l	标准系列	45	53			63			75						90		106
l	长系列	90	106			125			150						180		212
L	标准系列	150	158	188	208	198	218	240	210	230	252	210	230	252	245	267	283
L	长系列	195	211	241	261	260	280	302	285	305	327	285	305	327	335	357	389
7/24圆锥号		30		40	45	40	45	50	40	45	50	40	45	50	45	50
齿数	粗齿	3	4										6
	中齿	4	6										8
	细齿	6	8										10

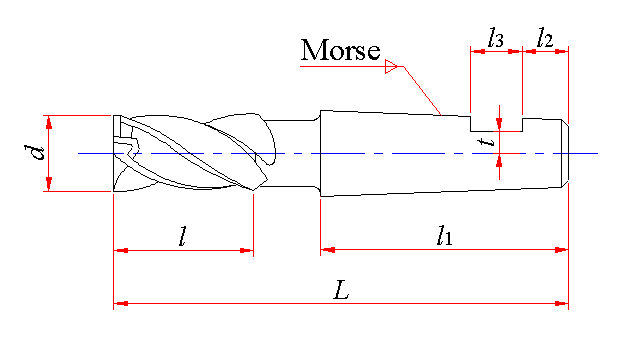

短莫氏锥柄立铣刀(摘自GB/T 1109—1985)

短莫氏锥柄立铣刀 (摘自 GB/T 1109—1985)

d	mm	14	16	18	20	22	25	28	(30)	32	36	40	45	50
L		85	90		95	115	120		140		150	155	160
l		32	36		40	45	50		55		60	65	70
莫氏锥柄号		2				3			4
l₁		40				50			63
l₂		8				17.5			28.5
l₃		14							17
t		5				7			9
注：1.莫氏锥柄的尺寸和偏差按GB1443—1985。 2.括号内尺寸尽量不采用。

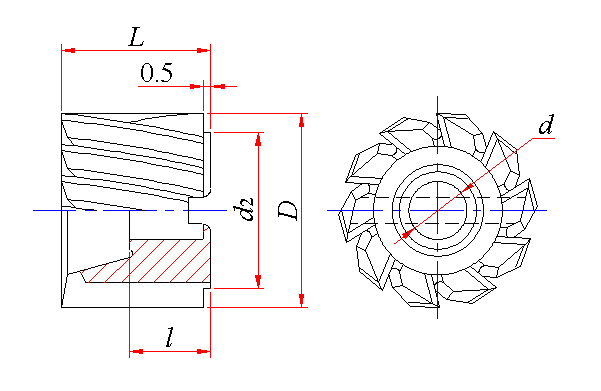

套式立铣刀(摘自GB/T 1114—1985)

套式立铣刀 (摘自GB/T 1114—1985)

D	mm	40	50	63	80	100	125	160
L		32	36	40	45	50	56	63
l		18	20	22		25	28	31
d		16	22	27		32	40	50
注：1.按用户要求也可制成左切削的铣刀。 2.背面上0.5mm的间隙不作硬性规定。 3.端面键槽尺寸和偏差按GB 6132—1985《铣刀和铣刀刀杆的互换尺寸》。

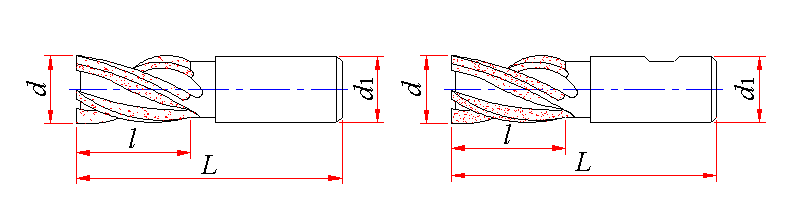

直柄硬质合金螺旋齿铣刀(摘自GB/T 16456.1—1996)

直柄硬质合金螺旋齿铣刀 (摘自GB/T 16456.1—1996) (mm)
A型 B型
d k12	12		16		20		25		32		40
l	20	25	25	32	32	40	40	50	40	50	50	63
d₂	12		16		20		25		32		40
L +2 0	75	80	88	95	97	105	111	121	120	130	140	153

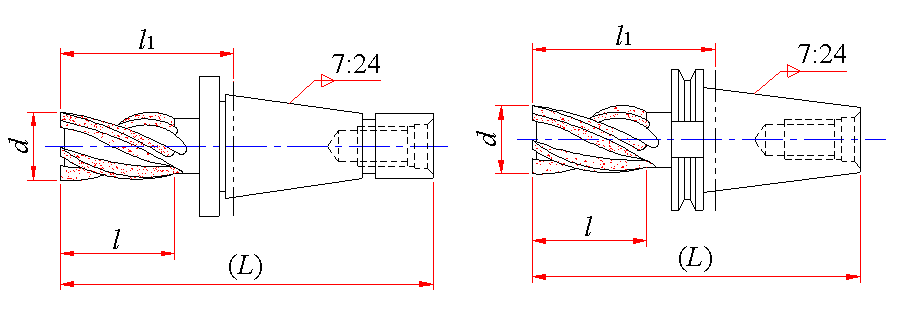

7︰24锥柄硬质合金螺旋齿铣刀(摘自GB/T 16456.2—1996)

7︰24锥柄硬质合金螺旋齿铣刀 (摘自GB/T 16456.2—1996) (mm)
A型 B型
d k12			32		40		50		63
l +3 0			40	50	50	63	50	80	63	100
A型	40号圆锥	l₁ +3 0	84	94	94	107	94	124	—	—
	40号圆锥	L	177 .4	187.4	187.4	200.4	187.4	217.4	—	—
	50号圆锥	l₁ +3 0	—	—	103	116	103	133	116	153
	50号圆锥	L	—	—	229.8	242.8	229.8	259.8	242.8	179.8
B型	40号圆锥	l₁ +3 0	91	101	101	114	101	131	—	—
	40号圆锥	L	159.4	169.4	169.4	182.4	169.4	199.4	—	—
	50号圆锥	l₁ +3 0	—	—	107	120	107	137	120	157
	50号圆锥	L	—	—	208.75	221.75	208.75	238.75	221.75	258.75

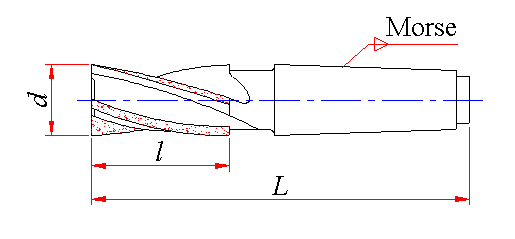

莫氏锥柄硬质合金螺旋齿铣刀(摘自GB/T 16456.3—1996)

莫氏锥柄硬质合金螺旋齿铣刀 (摘自GB/T 16456.3—1996) (mm)

d k12	16		20			25		32		40		50		63
l +2 0	25	32	32	40		40	50	40	50	50	63	63	80	63	100
L +2 0	110	117	117	125	142	142	152	165	175	181	194	194	238	221	258
莫氏圆锥号	2		2		3	3		4		4		4	5	5

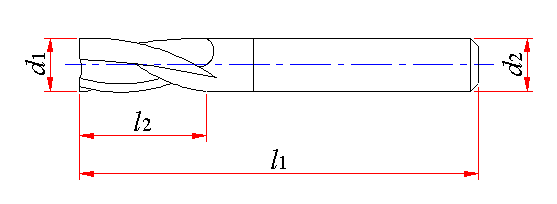

整体硬质合金直柄立铣刀(摘自GB/T 16770.1—1997)

整体硬质合金直柄立铣刀 (摘自GB/T 16770.1—1997) (mm)

直径 d₁ h10	柄部直径d₂	刃长 l₂	总长l₁
1.0	3	3	38
1.0	4	3	43
1.5	3	4	38
1.5	4	4	43
2.0	3	7	38
2.0	4	7	43
2.5	3	8	38
2.5	4	8	43
3.0	3	8	38
3.0	6	8	57
3.5	4	10	43
3.5	6	10	57
4.0	4	11	43
4.0	6	11	57
5.0	5	13	47
5.0	6	13	57
6.0	6	13	57
7.0	8	16	63
8.0	8	19	63
9.0	10	19	72
10.0	10	22	72
12.0	12	22	76
12.0	12	26	83
14.0	14	26	83
16.0	16	32	89
18.0	18	32	92
20.0	20	38	101
注：1.2齿立铣刀中心刃切削(键槽铣刀)。3齿或多齿立铣刀可以中心刃切削。 2.表内尺寸可按GB/T 6131.2做成削平直柄立铣刀。
