槽铣刀

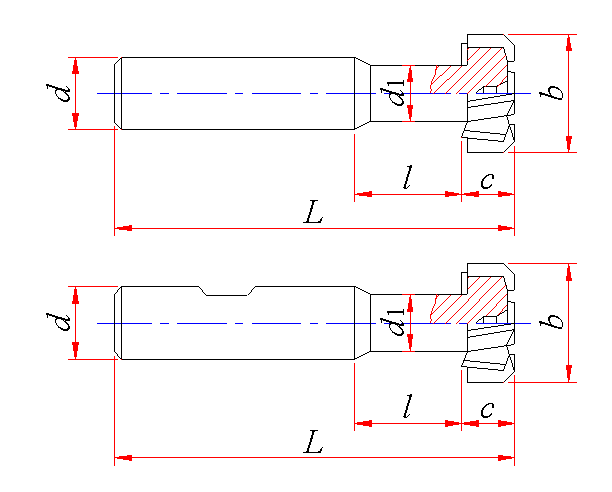

直柄T形槽铣刀(摘自GB/T 6124.1—1996)

直柄T形槽铣刀 (摘自 GB/T 6124.1—1996) (mm)

b h12	11	12.5	16	18	21	25	32	40	50	60
c h12	4.5	6	8		9	11	14	18	22	28
d₁ max	4	5	7	8	10	12	15	19	25	30
l +1 0	10	11	14	17	20	23	28	34	42	51
d	10			12		16		25	32
L js18	53.5	57	62	70	74	82	90	108	124	139
A	5	6	8	10	12	14	18	22	28	36

莫氏锥柄T形槽铣刀(摘自GB/T 6124.2—1996)

莫氏锥柄T形槽铣刀 (摘自 GB/T 6124.2—1996) (mm)

b h12	18	21	25	32	40	50	60	72	85	95
c h12	8	9	11	14	18	22	28	35	40	44
d₁ max	8	10	12	15	19	25	30	36	42	44
l +1 0	17	20	23	28	34	42	51	58	64	71
L js18	82	98	103	111	138	173	188	229	240	251
莫氏圆锥号	1	2			3	4		5
A	10	12	14	18	22	28	36	42	48	54

直柄键槽铣刀(摘自GB/T 1112.1—1997)

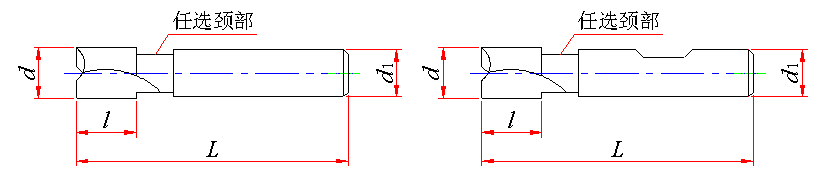

直柄键槽铣刀 (摘自GB/T 1112.1—1997) (mm)

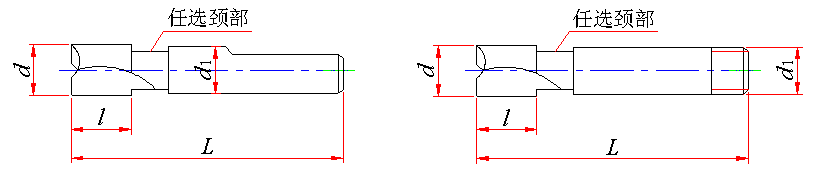

普通直柄键槽铣刀削平直柄键槽铣刀 2°削平直柄键槽铣刀螺纹柄键槽铣刀
d	基本尺寸		2	3	4	5	6	7	8	10	12	14	16	18	20
	极限偏差	e8	-0.014 -0.028		-0.020 -0.038			-0.025 -0.047			-0.032 -0.059				-0.040 -0.073
	极限偏差	d8	-0.020 -0.034		-0.030 -0.048			-0.040 -0.062			-0.050 -0.077				-0.065 -0.098
d₁			3^﹡		4	5	6	8		10	12	12	16	16	20
d₁			4		4	5	6	8		10	12	14^﹡	16	18^﹡	20
l	短系列	基本尺寸	4	5	7	8		10	11	13	16		19		22
l	标准系列	基本尺寸	7	8	11	13		16	19	22	26		32		38
L	短系列	基本尺寸	36	37	39	42	52	54	55	63	73		79		88
L	标准系列	基本尺寸	39	40	43	47	57	60	63	72	83		92		104
注：1.带﹡号的尺寸不推荐采用；如采用，应与相同规格的键槽铣刀相区别。 2.当d≤14mm时，根据用户要求e8级的普通直柄键槽铣刀柄部直径偏差允许按圆周刃部直径的偏差制造，并须在标记和标志上予以注明。

莫氏锥柄键槽铣刀(摘自GB/T 1112.2—1997)

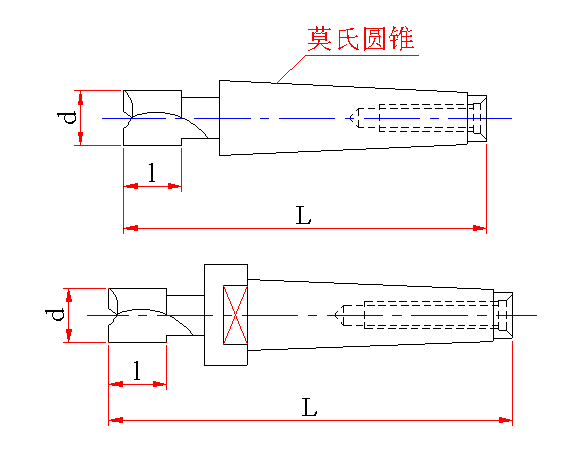

模氏锥柄键槽铣刀 (摘自GB/T 1112.2—1997) (mm)
上：I型下：II型
d			l		L				莫氏圆锥号
基本尺寸	极限偏差		短系列	标准系列	短系列		标准系列
	e8	d8	基本尺寸		基本尺寸
	e8	d8	基本尺寸		Ⅰ	Ⅱ	Ⅰ	Ⅱ
10	-0.025 -0.047	-0.040 -0.062	13	22	83	—	92	—	1
12	-0.032 -0.059	-0.050 -0.077	16	26	86		96		1
12					101		111		2
14					86		96		1
14					101		111		2
16			19	32	104		117
18			19	32	104		117
20	-0.040 -0.073	-0.065 -0.098	22	38	107		123
20					124		140		3
22					107		123		2
22					124		140		3
24			26	45	128		147
25
28
32	-0.050 -0.089	-0.080 -0.119	32	53	134		155
32					157	180	178	201	4
36					134	—	155	—	3
36					157	180	178	201	4
40			38	63	163	186	188	211	4
40			38	63	196	224	221	249	5
45	-0.050 -0.089	-0.080 -0.119	38	63	163	186	188	211	4
45	-0.050 -0.089	-0.080 -0.119	38	63	196	224	221	249	5
50	-0.050 -0.089	-0.080 -0.119	45	75	170	193	200	223	4
50	-0.050 -0.089	-0.080 -0.119			203	231	233	261	5
56	-0.060 -0.106	-0.100 -0.146			170	193	200	223	4
56					203	231	233	261	5
63			53	90	211	239	248	276	5

半圆键槽铣刀(摘自GB/T 1127—1997)

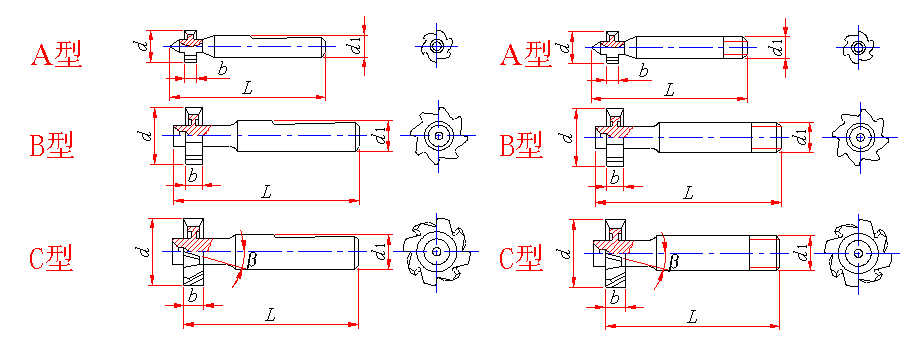

半圆键槽铣刀 (摘自GB/T 1127—1997) (mm)
普通直柄半圆键槽铣刀削平直柄半圆键槽铣刀 2°削平直柄半圆键槽铣刀螺纹柄半圆键槽铣刀

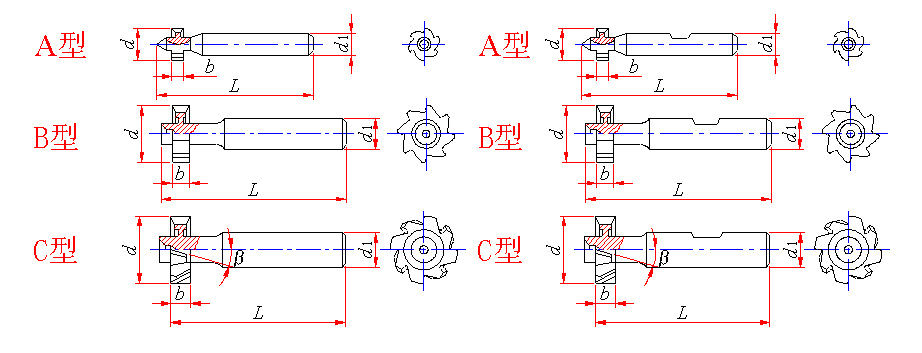

半圆键的基本尺寸宽×直径	d	d₁	b	L	β	铣刀形式
1.0×4	4.5	6	1.0	50	0°	A
1.5×7	7.5		1.5
2.0×7	7.5		2.0
2.0×10	10.5		2.0
2.5×10	10.5		2.5
3.0×13	13.5	10	3.0	55		B
3.0×16	16.5		3.0
4.0×16			4.0
5.0×16			5.0
4.0×19	19.5		4.0
5.0×19	19.5		5.0
5.0×22	22.5	12	5.0	60
6.0×22	22.5		6.0		12°	C
6.0×25	25.5		6.0
8.0×28	28.5		8.0	65
10.0×32	32.5		10.0	65

三面刃铣刀(摘自GB/T 6119.1—1996)

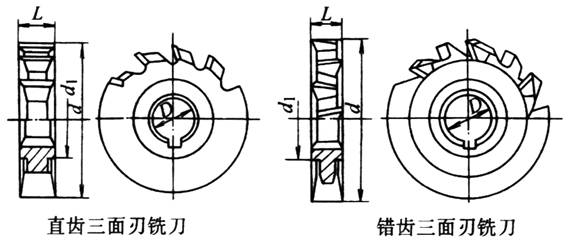

三面刃铣刀 (摘自 GB/T 6119.1—1996) (mm)

d js16		50	63	80	100	125	160	200
D H7		16	22	27	32		40
d₁min		27	34	41	47		55
L k11	4	×	×	—
	5	×	×	×	—
	6	×	×	×	×	—
	8	×	×	×	×	×	—
	10	×	×	×	×	×	×	—
	12	—	×	×	×	×	×	×
	14	—	×	×	×	×	×	×
	16	—	×	×	×	×	×	×
	18	—		×	×	×	×	×
	20	—		×	×	×	×	×
	22	—			×	×	×	×
	25	—			×	×	×	×
	28	—				×	×	×
	32	—					×	×
	36	—						×
	40	—						×

注：×——有些规格。
