锥柄麻花钻

钻头分页导航

本页导航 广告链接

锥柄麻花钻

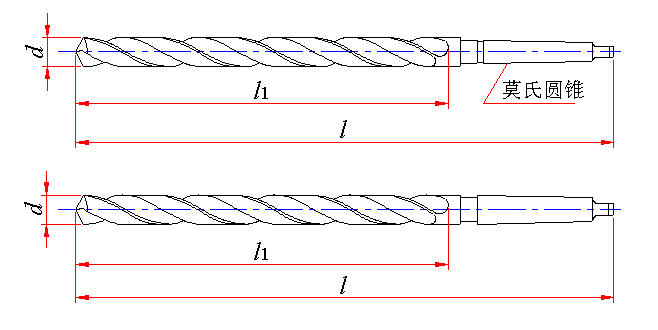

莫氏锥柄麻花钻(摘自GB/T 1438.1-1996)

莫氏锥柄麻花钻 (摘自GB/T 1438.1—1996) (mm)
d h8	l₁	粗柄		标准柄		d h8	l₁	粗柄		标准柄
		l	莫氏圆锥号	l	莫氏圆锥号			l	莫氏圆锥号	l	莫氏圆锥号
3.00	33	—	—	114	1	28.50	175	324	4	296	3
3.20	36			117		28.75
3.50	39			120		29.00
3.80	43			124		29.25
4.00						29.50
4.20						29.75
4.50	47			128		30.00
4.80	52			133		30.25	180	329		301
5.00						30.50
5.20						30.75
5.50	57			138		31.00
5.80						31.25
6.00						31.50
6.20	63			144		31.75	185	334		306
6.50						32.00		—	—	334	4
6.80	69			150		32.50
7.00						33.00
7.20						33.50
7.50						34.00	190			339
7.80	75			156		34.50
8.00						35.00
8.20						35.50
8.50						36.00	195			344
8.80	81			162		36.50
9.00						37.00
9.20						37.50
9.50						38.00	200			349
9.80	87			168		38.50
10.00						39.00
10.20						39.50
10.50						40.00
10.80	94			175		40.50	205	392	5	354
11.00						41.00
11.20						41.50
11.50						42.00
11.80						42.50
12.00	101	199	2	182		43.00	210	397		359
12.20						43.50
12.50						44.00
12.80						44.50
13.00						45.00
13.20						45.50	215	402		364
13.50	108	206		189		46.00
13.80						46.50
14.00						47.00
14.25	114	—	—	212	2	47.50
14.50						48.00	220	407		369
14.75						48.50
15.00						49.00
15.25	120			218		49.50
15.50						50.00
15.75						50.50	225	412		374
16.00						51.00		—		412	5
16.25	125			223		52.00
16.50						53.00
16.75						54.00	230			417
17.00						55.00
17.25	130	—	—	228	2	56.00			—
17.50						57.00	235			422
17.75						58.00
18.00						59.00
18.25	135	256	3	233		60.00
18.50						61.00	240			427
18.75						62.00
19.00						63.00
19.25	140	261		238		64.00	245	499	6	432
19.50						65.00
19.75						66.00
20.00						67.00
20.25	145	266		243		68.00	250	504		437
20.50						69.00
20.75						70.00
21.00						71.00
21.25	150	271		248		72.00	255	509		442
21.50						73.00
21.75						74.00
22.00						75.00
22.25						76.00	260	514		447
22.50	155	276		253		77.00		—	—	514	6
22.75						78.00
23.00						79.00
23.25		—	—	276	3	80.00
23.50						81.00	265			519
23.75	160			281		82.00
24.00						83.00
24.25						84.00
24.50						85.00
24.75						86.00	270			524
25.00						87.00
25.25	165			286		88.00
25.50						89.00
25.75						90.00
26.00						91.00	275			529
26.25						92.00
26.50						93.00
26.75	170	319	4	291		94.00
27.00						95.00
27.25						96.00	280			534
27.50						97.00
27.75						98.00
28.00						99.00
28.25	175	324		296		100.00

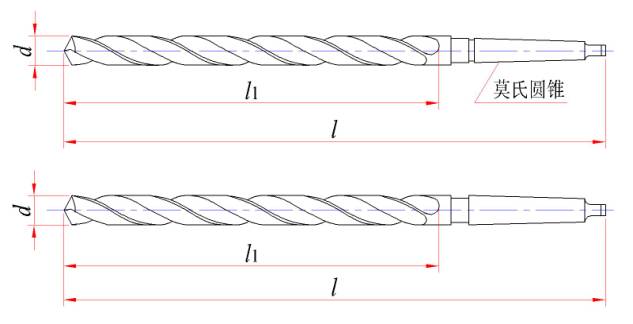

莫氏锥柄长麻花钻(摘自GB/T 1438.2-1996)

莫氏锥柄长麻花钻 (摘自GB/T1438.2—1996)
d h8	l	l₁	莫氏圆锥号	d h8	l	l₁	莫氏圆锥号
5.00	155	74	1	23.25	319	198	3
5.20				23.50
5.50	161	80		23.75	327	206
5.80				24.00
6.00				24.25
6.20	167	86		24.50
6.50				24.75
6.80	174	93		25.00
7.00				25.25	335	214
7.20				25.50
7.50				25.75
7.80	181	100		26.00
8.00				26.25
8.20				26.50
8.50				26.75	343	222
8.80	188	107		27.00
9.00				27.25
9.20				27.50
9.50				27.75
9.80	197	116		28.00
10.00				28.25	351	230
10.20				28.50
10.50				28.75
10.80	206	125		29.00
11.00				29.25
11.20				29.50
11.50				29.75
11.80				30.00
12.00	215	134		30.25	360	239
12.20				30.50
12.50				30.75
12.80				31.00
13.00				31.25
13.20				31.50
13.50	223	142		31.75	369	248
13.80				32.00	397	248	4
14.00				32.50
14.25	245	147	2	33.00
14.50				33.50
14.75				34.00	406	257
15.00				34.50
15.25	251	153		35.00
15.50				35.50
15.75				36.00	416	267
16.00				36.50
16.25	257	159		37.00
16.50				37.50
16.75				38.00	426	277
17.00				38.50
17.25	263	165		39.00
17.50				39.50
17.75				40.00
18.00				40.50	436	287
18.25	269	171		41.00
18.50				41.50
18.75				42.00
19.00				42.50
19.25	275	177	3	43.00	447	298
19.50				43.50
19.75				44.00
20.00				44.50
20.25	282	184		45.00
20.50				45.50	459	310
20.75				46.00
21.00				46.50
21.25	289	191		47.00
21.50				47.50
21.75				48.00	470	321
22.00				48.50
22.25				49.00
22.50	296	198		49.50
22.75				50.00
23.00

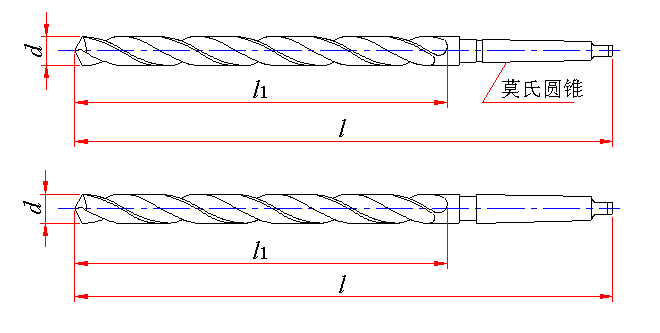

莫氏锥柄加长麻花钻(摘自GB/T 1438.3—1996)

莫氏锥柄加长麻花钻 (摘自GB/T 1438.3—1996) (mm)
d h8	l₁	l	莫氏圆锥号	d h8	l₁	l	莫氏圆锥号
6.00	145	225	1	18.25	210	310	2
6.20	150	230		18.50
6.50				18.75
6.80	155	235		19.00
7.00				19.25	220	320
7.20				19.50
7.50				19.75
7.80	160	240		20.00
8.00				20.25	230	330
8.20				20.50
8.50				20.75
8.80	165	245		21.00
9.00				21.25	235	335
9.20				21.50
9.50				21.75
9.80	170	250		22.00
10.00				22.25
10.20				22.50	240	340
10.50				22.75
10.80	175	255		23.00
11.00				23.25	240	360	3
11.20				23.50
11.50				23.75	245	365
11.80				24.00
12.00	180	260		24.25
12.20				24.50	245	365
12.50				24.75
12.80				25.00
13.00				25.25	255	375
13.20				25.50
13.50	185	265		25.75
13.80				26.00
14.00				26.25
14.25	190	290	2	26.50
14.50				26.75	265	385
14.75				27.00
15.00				27.25
15.25	195	295		27.50
15.50				27.75
15.75				28.00
16.00				28.25	275	395
16.25	200	300		28.50
16.50				28.75
16.75				29.00
17.00				29.25
17.25	205	305		29.50
17.50				29.75
17.75				30.00
18.00

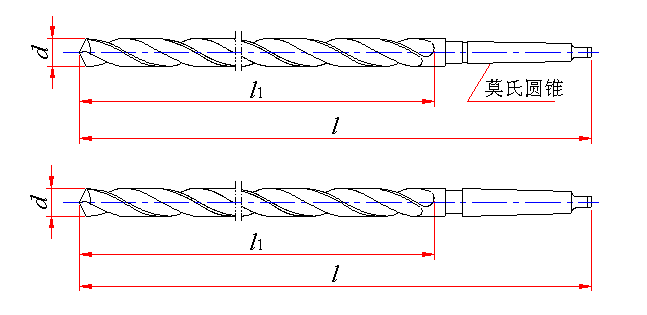

莫氏锥柄超长麻花钻(摘自GB/T 1438.4—1996)

莫氏锥柄超长麻花钻(摘自GB/T 1438.4—1996) (mm)
d h8	l＝200	l＝250	l＝315	l＝400	l＝500	l＝630	莫氏圆锥号
	l₁
6.00	110	160	225	—	—	—	1
6.50
7.00
7.50
8.00
8.50
9.00
9.50				310
10.00	—
11.00
12.00
13.00
14.00
15.00		—	215	300	400		2
16.00
17.00
18.00
19.00
20.00
21.00
22.00
23.00
24.00			—	275	375	505	3
25.00
28.00
30.00
32.00				250	350	480	4
35.00
38.00
40.00
42.00				—
45.00
48.00
50.00
直径范围	≥6.0～9.5	≥6.0～14.0	≥6.0～23.02	＞9.5～40.0	＞14.5～50.0	＞23.02～50.0
