圆板牙和板牙架

螺纹加工工具分页导航
本页导航 广告链接
TOP

圆板牙和板牙架

圆板牙

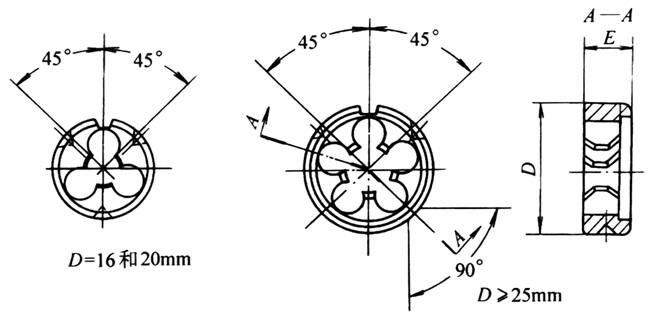

圆板牙  (摘自GB/T 970.1—1994)  (mm)





注：1.容屑孔数不作规定。

2.圆板牙两端的切削锥由制造厂根据使用要求自行规定，但至少有一端切削锥长度应符合螺纹收尾(GB/T3)规定。

代号

螺距

P

基本尺寸

公称直径 d

D

E

第一系列

第二系列

第三系列

M1

0.25

16

5

1





M1.1



1.1



M1.2

1.2





M1.4

0.3



1.4



M1.6

0.35

1.6





M1.8



1.8



M2

0.4

2





M2.2

0.45



2.2



M2.5

2.5





M3

0.5

20



3





M3.5

(0.6)



3.5



M4

0.7

4





M4.5

(0.75)

7



4.5



M5

0.8

5





M6

1

6





M7

25

9





7

M8

1.25

8





M9

(1.25)





9

M10

1.5

30

11

10





M11

(1.5)





11

M12

1.75

38

14

12





M14

2



14



M16

45

18

16





M18

2.5



18



M20

20





M22

55

22



22



M24

3

24





M27

3

65

25



27



M30

3.5

30





M33



33



M36

4

36





M39

75

30



39



M42

4.5

42





M45

90

36



45



M48

5

48





M52



52



M56

5.5

105

56





M60

(5.5)



60



M64

6

120

64





M68



68



M1×0.2

0.2

16

5

1





M1.1×0.2



1.1



M1.2×0.2

1.2





M1.4×0.2



1.4



M1.6×0.2

1.6





M1.8×0.2



1.8



M2×0.25

0.25

2





M2.2×0.25



2.2



M2.5×0.35

0.35

2.5





M3×0.35

20

3





M3.5×0.35



3.5



M4×0.5

0.5

5

4





M4.5×0.5



4.5



M5×0.5

5





M5.5×0.5





5.5

M6×0.75

0.75

7

6





M7×0.75

25

9





7

M8×0.75

8





M8×1

1

M9×0.75

0.75





9

M9×1

1

M10×0.75

0.75

30

11

10





M10×1

1

M10×1.25

1.25

M11×0.75

0.75





11

M11×1

1

M12×1

38

10

12





M12×1.25

1.25

M12×1.5

1.5

M14×1

1



14



M14×1.25

1.25

M14×1.5

1.5

M15×1.5





15

M16×1

1

45

14

16





M16×1.5

1.5

M17×1.5





17

M18×1

1



18



M18×1.5

1.5

M18×2

2

M20×1

1

20





M20×1.5

1.5

M20×2

2

M22×1

1

55

16



22



M22×1.5

1.5

M22×2

2

M24×1

1

24





M24×1.5

1.5

M24×2

2

M25×1.5

1.5





25

M25×2

2

M27×1

1

65

18



27



M27×1.5

1.5

M27×2

2

M28×1

1





28

M28×1.5

1.5

M28×2

2

M30×1

1

30





M30×1.5

1.5

M30×2

2

M30×3

(3)

25

M32×1.5

1.5

65

18





32

M32×2

2

M33×1.5

1.5



33



M33×2

2

M33×3

(3)

25

M35×1.5

1.5

18





35

M36×1.5

36





M36×2

2

M36×3

3

25

M39×1.5

1.5

75

20



39



M39×2

2

M39×3

3

30

M40×1.5

1.5

20





40

M40×2

(2)

M40×3

(3)

30

M42×1.5

1.5

20

42





M42×2

2

M42×3

3

30

M42×4

(4)

M45×1.5

1.5

90

22



45



M45×2

2

M45×3

3

36

M45×4

(4)

M48×1.5

1.5

22

48





M48×2

2

M48×3

3

36

M48×4

(4)

M50×1.5

1.5

90

22





50

M50×2

(2)

M50×3

(3)

36

M52×1.5

1.5

22



52



M52×2

2

M52×3

3

36

M52×4

(4)

M55×1.5

1.5

105

22





55

M55×2

2

M55×3

(3)

36

M55×4

(4)

M56×1.5

1.5

22

56





M56×2

2

M56×3

3

36

M56×4

4

注：第三系列和括号内的尺寸尽可能不采用。

圆板牙架

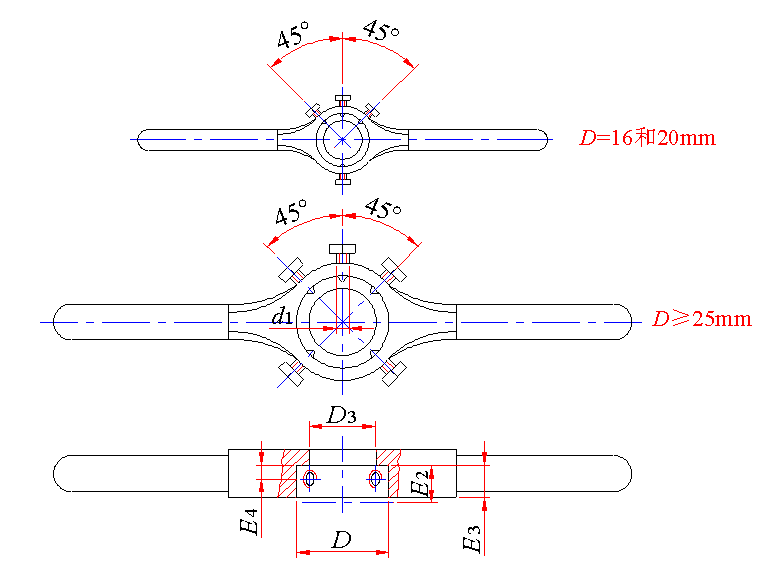

圆板牙架 (摘自GB/T 970.3—1994)  (mm)

D

D10

16

20

25

30

38

45

55

65

75

90

105

120

E2

5

5

7

9

11

10

14

18

16

22

18

25

20

30

22

36

22

36

22

36

E3

4.8

4.8

6.5

8.5

10

9

13

17

15

20

17

23

18

28

20

34

20

34

20

34

E4

0

-0.2

2.4

2.4

3.4

4.4

5.3

4.8

6.8

8.8

7.8

10.7

8.8

12.2

9.7

14.7

10.7

17.7

10.7

17.7

10.7

17.7

D3

11

15

20

25

32

38

48

58

68

82

95

107

d1

M3

M4

M5

M6

M8

M10
