常用吸声材料的性能和规格
常用吸声材料一般性能
|
常用吸声材料一般性能 |
||||||||
|---|---|---|---|---|---|---|---|---|
|
材料名称 |
规格/μm |
密度 /kg·m-3 |
热导率 /10-3W·m-1·K-1 |
使用温度 /℃≤ |
吸声系数(厚50mm、 频率500~4000Hz) |
说明或制造厂 |
||
|
直径 |
厚度 |
|||||||
|
玻 璃 棉 |
玻璃棉 |
＜15 |
|
80~100 |
0.052 |
300 |
|
耐腐蚀性较差 |
|
超细玻璃棉 |
＜5 |
|
20 |
0.035 |
400 |
≥0.85 |
耐腐蚀性较差 |
|
|
无碱超细玻璃棉 |
＜5 |
|
＜20 |
0.033 |
600 |
≥0.75 |
耐腐蚀性较强 |
|
|
高硅氧棉 |
＜5 |
|
95~100 |
0.068~0.103 (在262~413℃时) |
1000 |
≥0.75 |
耐高温、化学稳定性好 |
|
|
中级纤维玻璃棉 |
15~25 |
5~140 |
80~100 |
0.058 |
300 |
≥0.55 |
耐腐蚀性较差 |
|
|
聚氨酯泡沫塑料 |
|
30、40 50、60 80 |
40~50 |
|
|
0.31~0.84 |
|
|
|
有 机 纤 维 |
棉纺飞花 |
4 |
50 |
20~60 |
|
|
0.27~0.73 |
|
|
人造纤维 |
4 |
50 |
20~60 |
|
|
0.3~0.68 |
|
|
|
杂羊毛 |
20~30 |
50 |
20~70 |
|
|
0.28~0.61 |
|
|

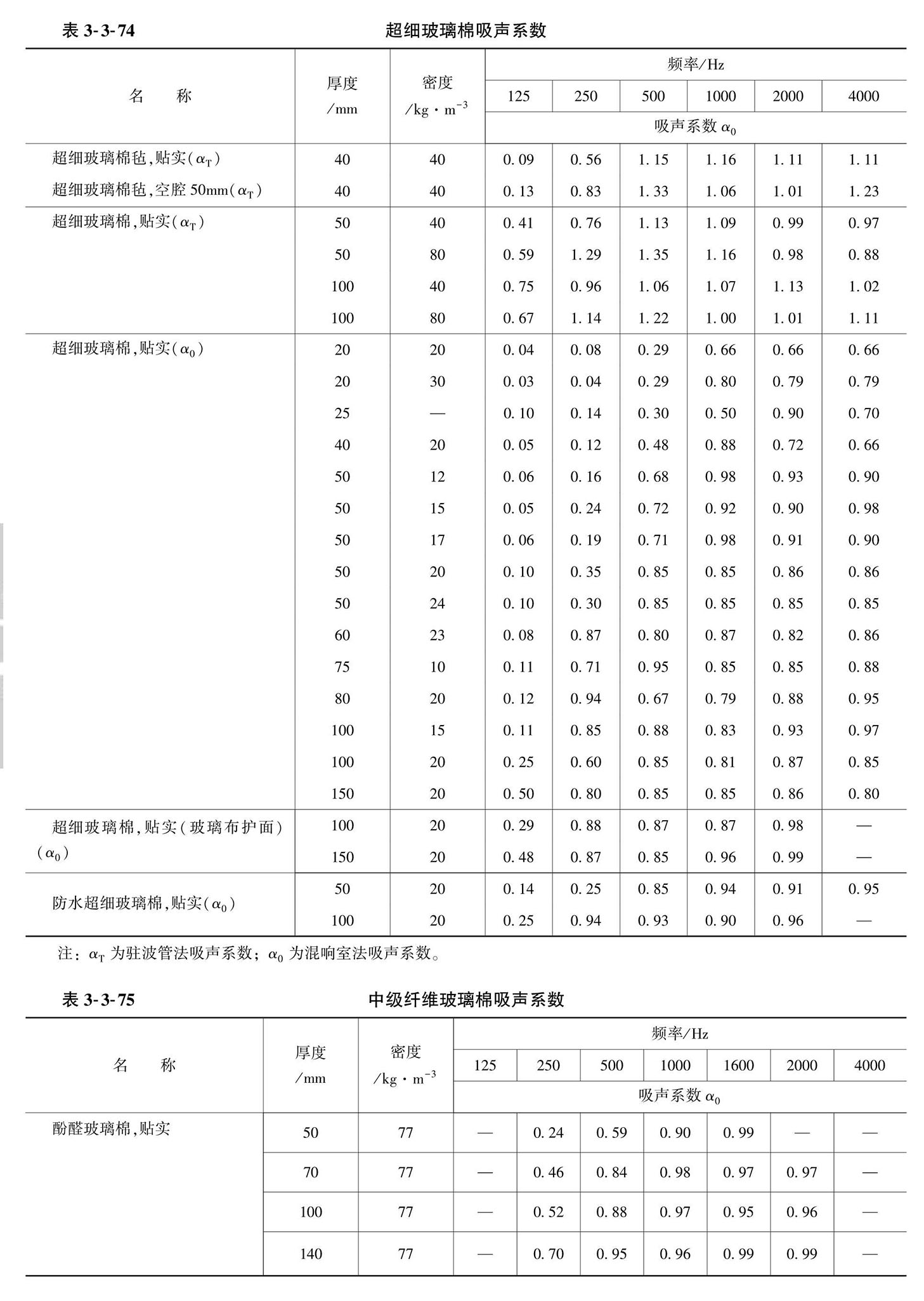

超细玻璃棉吸声系数
|
超细玻璃棉吸声系数 |
||||||||
|---|---|---|---|---|---|---|---|---|
|
名 称 |
厚度 /mm |
密度 /kg·m-3 |
频率/Hz |
|||||
|
125 |
250 |
500 |
1000 |
2000 |
4000 |
|||
|
吸声系数α0 |
||||||||
|
超细玻璃棉毡，贴实(αT) 超细玻璃棉毡，空腔50mm(αT) |
40 40 |
40 40 |
0.09 0.13 |
0.56 0.83 |
1.15 1.33 |
1.16 1.06 |
1.11 1.01 |
1.11 1.23 |
|
超细玻璃棉，贴实(αT) |
50 50 100 100 |
40 80 40 80 |
0.41 0.59 0.75 0.67 |
0.76 1.29 0.96 1.14 |
1.13 1.35 1.06 1.22 |
1.09 1.16 1.07 1.00 |
0.99 0.98 1.13 1.01 |
0.97 0.88 1.02 1.11 |
|
超细玻璃棉，贴实(α0) |
20 20 25 40 50 50 50 50 50 60 75 80 100 100 150 |
20 30 — 20 12 15 17 20 24 23 10 20 15 20 20 |
0.04 0.03 0.10 0.05 0.06 0.05 0.06 0.10 0.10 0.08 0.11 0.12 0.11 0.25 0.50 |
0.08 0.04 0.14 0.12 0.16 0.24 0.19 0.35 0.30 0.87 0.71 0.94 0.85 0.60 0.80 |
0.29 0.29 0.30 0.48 0.68 0.72 0.71 0.85 0.85 0.80 0.95 0.67 0.88 0.85 0.85 |
0.66 0.80 0.50 0.88 0.98 0.92 0.98 0.85 0.85 0.87 0.85 0.79 0.83 0.81 0.85 |
0.66 0.79 0.90 0.72 0.93 0.90 0.91 0.86 0.85 0.82 0.85 0.88 0.93 0.87 0.86 |
0.66 0.79 0.70 0.66 0.90 0.98 0.90 0.86 0.85 0.86 0.88 0.95 0.97 0.85 0.80 |
|
超细玻璃棉，贴实(α0)(玻璃布护面) |
100 150 |
20 20 |
0.29 0.48 |
0.88 0.87 |
0.87 0.85 |
0.87 0.96 |
0.98 0.99 |
— — |
|
防水超细玻璃棉，贴实(α0) |
50 100 |
20 20 |
0.14 0.25 |
0.25 0.94 |
0.85 0.93 |
0.94 0.90 |
0.91 0.96 |
0.95 — |
|
注： αT为驻波管法吸声系数； α0为混响室法吸声系数。 |
||||||||
中级纤维玻璃棉吸声系数
|
中级纤维玻璃棉吸声系数 |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|
名 称 |
厚度 /mm |
密度 /kg·m-3 |
频率/Hz |
||||||
|
125 |
250 |
500 |
1000 |
1600 |
2000 |
4000 |
|||
|
吸声系数 α0 |
|||||||||
|
酚醛玻璃棉，贴实 |
50 |
77 |
— |
0.24 |
0.59 |
0.90 |
0.99 |
— |
— |
|
70 |
77 |
— |
0.46 |
0.84 |
0.98 |
0.97 |
0.97 |
— |
|
|
100 |
77 |
— |
0.52 |
0.88 |
0.97 |
0.95 |
0.96 |
— |
|
|
140 |
77 |
— |
0.70 |
0.95 |
0.96 |
0.99 |
0.99 |
— |
|
|
酚醛玻璃棉保温板，贴实 |
25 |
100 |
0.03 |
0.08 |
0.22 |
0.46 |
0.67 |
— |
— |
|
50 |
100 |
0.08 |
0.25 |
0.58 |
0.92 |
0.99 |
— |
— |
|
|
酚醛玻璃棉保温板，空腔50mm |
25 |
100 |
0.10 |
0.37 |
0.74 |
0.98 |
0.83 |
— |
— |
|
酚醛玻璃纤维板，贴实，去掉表面硬层 |
20 |
100 |
0.05 |
0.08 |
0.22 |
0.42 |
— |
0.78 |
0.90 |
|
25 |
120~130 |
0.05 |
0.12 |
0.38 |
0.80 |
— |
0.99 |
0.93 |
|
|
40 |
100 |
0.08 |
0.21 |
0.55 |
0.93 |
— |
0.99 |
0.95 |
|
|
50 |
120~130 |
0.15 |
0.35 |
0.44 |
0.99 |
— |
0.96 |
0.98 |
|
|
60 |
100 |
0.15 |
0.37 |
0.75 |
0.95 |
— |
0.99 |
0.95 |
|
|
80 |
100 |
0.25 |
0.55 |
0.80 |
0.92 |
— |
0.98 |
0.95 |
|
|
酚醛玻璃棉毡，贴实 |
30 |
80 |
— |
0.12 |
0.26 |
0.57 |
— |
0.85 |
0.94 |
|
沥青玻璃棉毡，贴实 |
30 |
80 |
— |
0.10 |
0.27 |
0.61 |
— |
0.94 |
0.99 |
|
50 |
100 |
0.09 |
0.24 |
0.55 |
0.93 |
— |
0.98 |
0.98 |
|

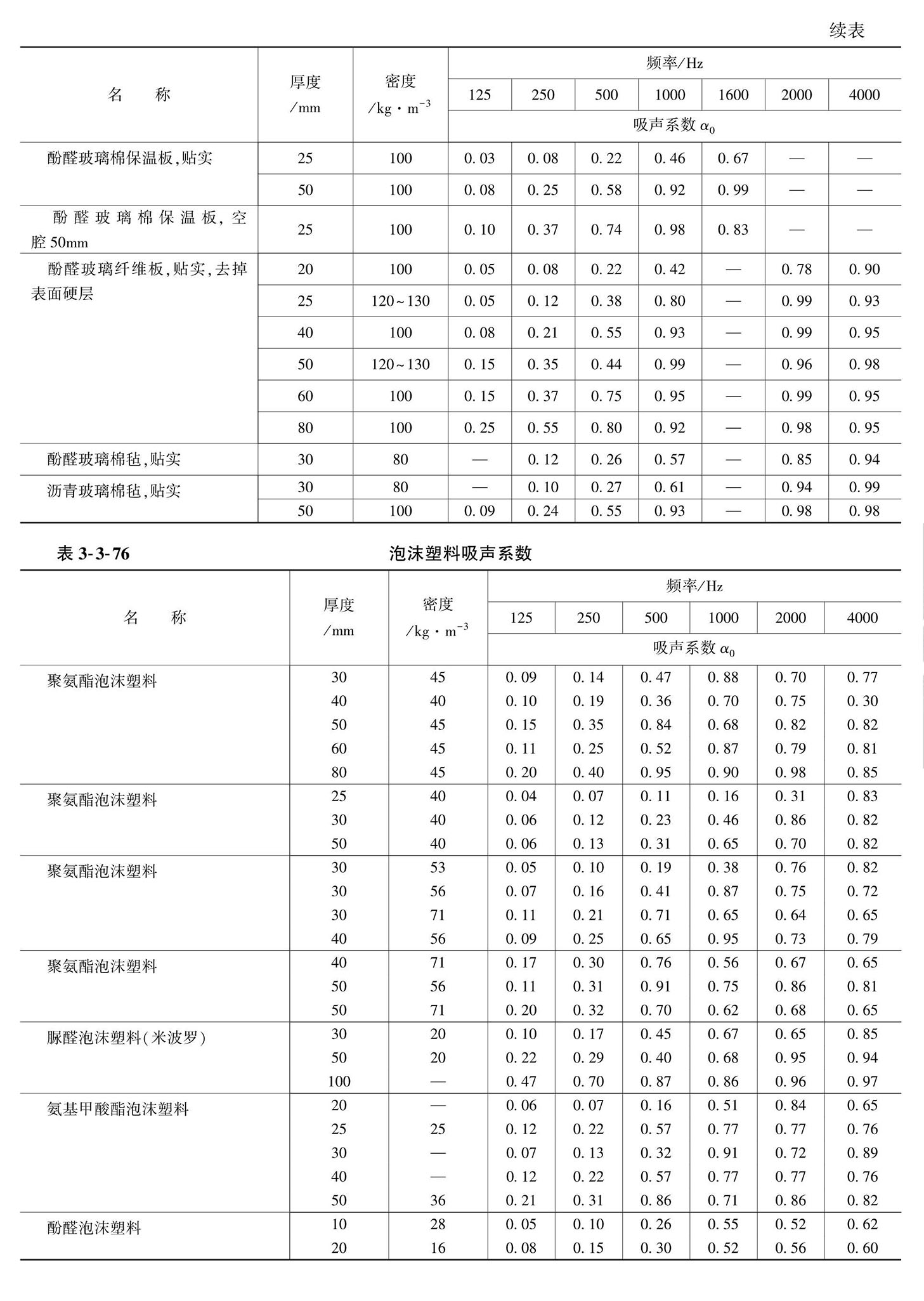

泡沫塑料吸声系数
|
泡沫塑料吸声系数 |
||||||||
|---|---|---|---|---|---|---|---|---|
|
名 称 |
厚度 /mm |
密度 /kg·m-3 |
频率/Hz |
|||||
|
125 |
250 |
500 |
1000 |
2000 |
4000 |
|||
|
吸 声 系 数 α0 |
||||||||
|
聚氨酯泡沫塑料 |
30 40 50 60 80 |
45 40 45 45 45 |
0.09 0.10 0.15 0.11 0.20 |
0.14 0.19 0.35 0.25 0.40 |
0.47 0.36 0.84 0.52 0.95 |
0.88 0.70 0.68 0.87 0.90 |
0.70 0.75 0.82 0.79 0.98 |
0.77 0.30 0.82 0.81 0.85 |
|
聚氨酯泡沫塑料 |
25 30 50 |
40 40 40 |
0.04 0.06 0.06 |
0.07 0.12 0.13 |
0.11 0.23 0.31 |
0.16 0.46 0.65 |
0.31 0.86 0.70 |
0.83 0.82 0.82 |
|
聚氨酯泡沫塑料 |
30 30 30 40 |
53 56 71 56 |
0.05 0.07 0.11 0.09 |
0.10 0.16 0.21 0.25 |
0.19 0.41 0.71 0.65 |
0.38 0.87 0.65 0.95 |
0.76 0.75 0.64 0.73 |
0.82 0.72 0.65 0.79 |
|
聚氨酯泡沫塑料 |
40 50 50 |
71 56 71 |
0.17 0.11 0.20 |
0.30 0.31 0.32 |
0.76 0.91 0.70 |
0.56 0.75 0.62 |
0.67 0.86 0.68 |
0.65 0.81 0.65 |
|
脲醛泡沫塑料(米波罗) |
30 50 100 |
20 20 — |
0.10 0.22 0.47 |
0.17 0.29 0.70 |
0.45 0.40 0.87 |
0.67 0.68 0.86 |
0.65 0.95 0.96 |
0.85 0.94 0.97 |
|
氨基甲酸酯泡沫塑料 |
20 25 30 40 50 |
— 25 — — 36 |
0.06 0.12 0.07 0.12 0.21 |
0.07 0.22 0.13 0.22 0.31 |
0.16 0.57 0.32 0.57 0.86 |
0.51 0.77 0.91 0.77 0.71 |
0.84 0.77 0.72 0.77 0.86 |
0.65 0.76 0.89 0.76 0.82 |
|
酚醛泡沫塑料 |
10 20 |
28 16 |
0.05 0.08 |
0.10 0.15 |
0.26 0.30 |
0.55 0.52 |
0.52 0.56 |
0.62 0.60 |
