多楔带设计

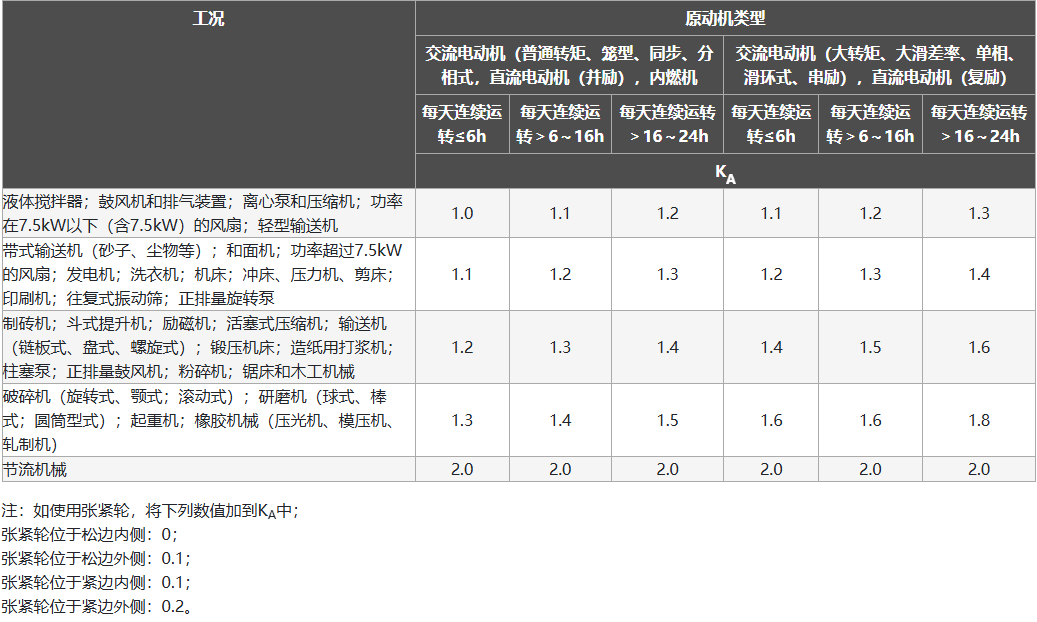

1. 设计功率：根据机械特性查询得出工况系数K_A，计算得出设计功率P_d=K_A×P。

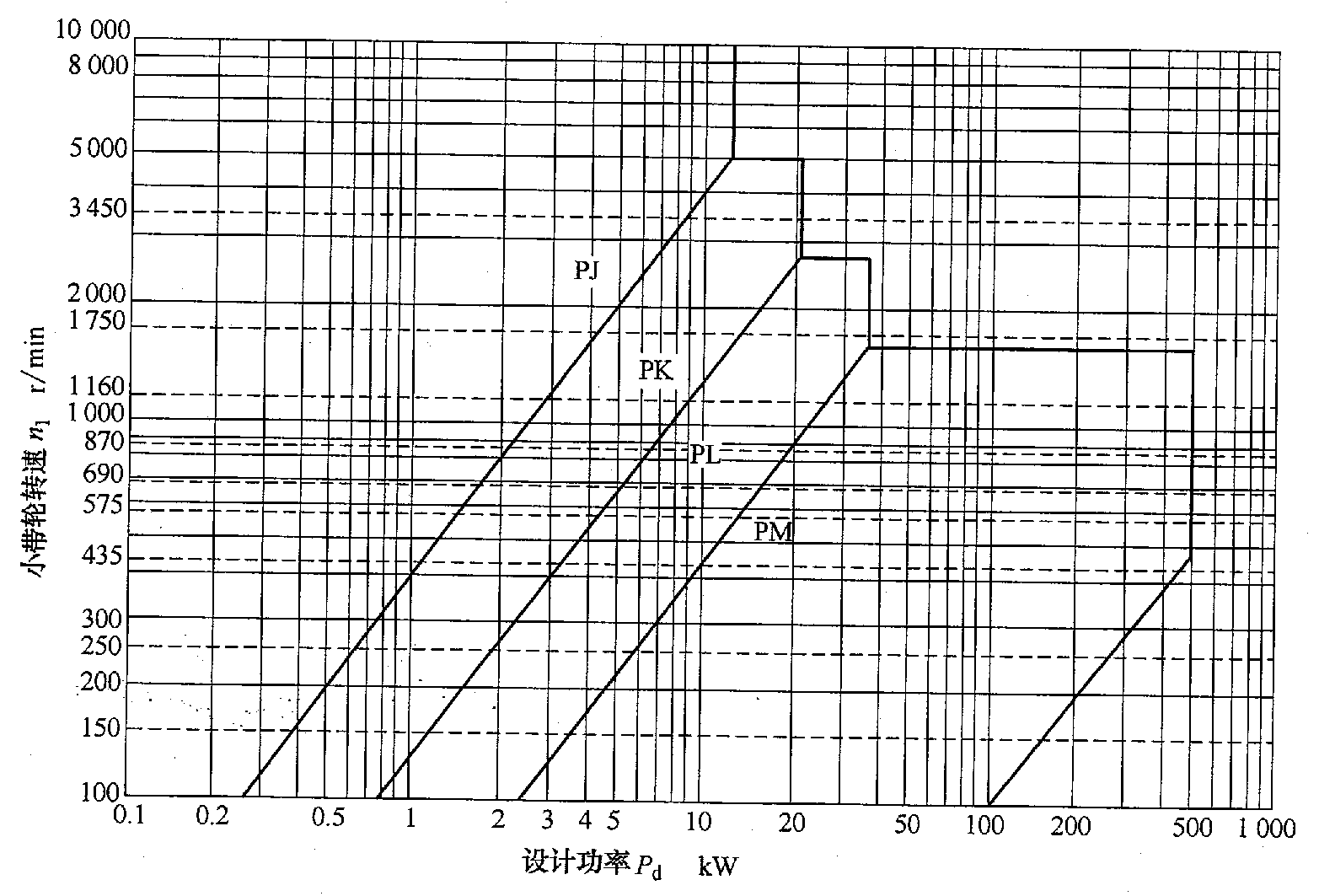

2. 选择带型：根据P_d和n₁由带型选择图选取。
3. 小带轮有效直径d_e1：从下拉列表选取标准值或手动输入，为提高带的寿命，宜选取较大值。
4. 大带轮有效直径：d_e2=i×(d_e1+2Δe)×(1-ε)-2Δe，计算后自动选取最接近的标准值，也可从下拉列表手动选取。
5. 带速：v=π×d_p1×n₁/(60×1000)，其中d_p1=d_e1+2Δe，v_max≤30m/s。

1.初定轴间距：根据提示范围输入，0.7(d_e1+d_e2) ≤ a₀ ≤ 2(d_e1+d_e2)。
2.带长：根据公式计算得出带长L_e0，并查询选取标准值L_e。
3.实际轴间距：a ≈ a₀ + (L_e - L_e0) / 2。
4.小带轮包角: α₁ = 180° - (d_e2 - d_e1) / a × 57.3°，包角不应小于120°。
5.中心距调整范围：根据带型和带长查表7得Δ_min和δ_min，调整范围为 (a-δ_min)～(a+Δ_min)。

1.楔数：先查询所需系数，包括每楔额定功率P₁、功率增量ΔP₁、包角修正系数K_α、带长修正系数K_L并输入，根据公式z=P_d/((P₁+ΔP₁)×K_α×K_L)计算并向上取整。
2.有效圆周力：F_t=1000×P_d/v。
3.紧边拉力：F₁=F_t×K_r/(K_r-1)；松边拉力：F₂=F₁-F_t。
4.每楔初拉力：F₀=(F₁+F₂)/(2×z)。
5.压轴力：F_Q=(F₁+F₂)×sin(α₁/2)，K_r为楔合系数。
