圆弧齿同步带传动设计计算

圆弧齿同步带传动设计计算

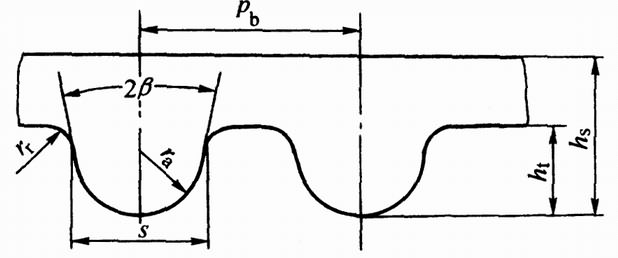

圆弧齿同步带是纵向截面为圆弧形等距横向齿的同步带，其结构与梯形同步带基本相同，带的节距相当，但齿高、齿厚和齿根圆角半径等均比梯形齿大。 带齿荷载后，应力分布状态好，提高了齿的承载能力。因此圆弧齿同步带比梯形齿同步带传递功率大，能防止啮合过程中齿的干涉。

序号 计算项目 符号 单位 计算公式和参数选定 说明
1 设计功率 Pd kW P——传递的功率（kW）
KA——载荷修正系数，查表“载荷修正系数KA”
2 选定带型节距 pb mm 根据Pd和n1由图1选取 n1——小带轮转速（r/min）
3 小带轮齿数 z1 - z1≥z1min z1min见表“圆弧齿同步带基本额定功率” 带速v和安装尺寸允许时，z1应取较大的值
4 小带轮节圆直径 d1 mm -
5 大带轮齿数 z2 - i——传动比
n2——大带轮转速（r/min）
6 大带轮节圆直径 d2 mm -
7 带速 v m/s -
8 初定轴间距 a0 mm 或根据结构要求确定
9 带长（节线长度） L0 mm 根据表“圆弧齿同步带长度系列”选取标准节线长LP
10 带齿数 Z - -
11 实际中心距 a mm -
12 安装量
调整量 		I
S 		mm
mm 		amin=a-I
amax=a+S 		I、S由表“带长系数KL”查得
13 啮合齿数 zm - -
14 啮合齿数系数 KZ - Zm≥6时，KZ=1
Zm＜6时，KZ=1-0.2（6-Zm） 		-
15 基本额定功率 P0 kW 表“带轮基本额定功率”
16 要求带宽 bs mm
按表“圆弧齿同步带带齿和带宽尺寸”取标准带宽bf≥bs 		KL——带长系数由表“最少齿数Zmin”查得
bs0——带的基本宽度由下表查得
带型 3M 5M 8M 14M 20M
bs0/mm 6 9 20 40 115
17 紧边张力
松边张力 		F1 F2 N
N 		F1=1250Pd/v
F2=250Pd/v 		-
18 压轴力 FQ N FQ=KF（F1+F2） KF——矢量相加修正系数
由图2求得
19 带轮设计 - - - -

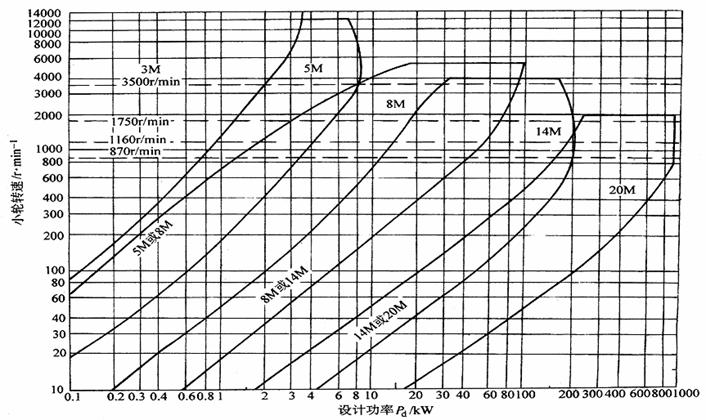

图1. 圆弧齿同步带选型图

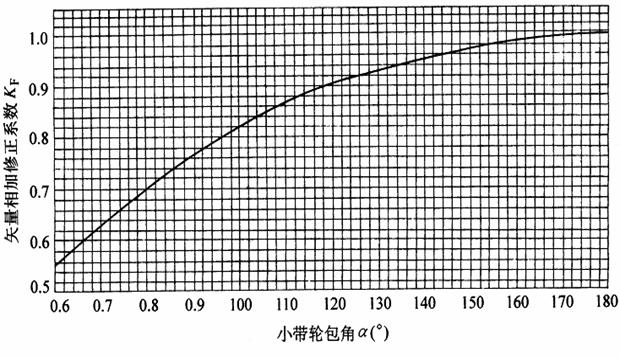

图2. 矢量相加修正系数（摘自GB/T7512.3-1994）

小轮包角

圆弧齿同步带基准宽度bs0和带长系数KL(摘自JB/T 7512.3-1994)

3M 5M 8M 14M 20M
Lp/mm KL bs0 Lp/mm KL bs0 Lp/mm KL bs0 Lp/mm KL bs0 Lp/mm KL bs0
≤190 0.8 6 ≤440 0.8 9 ≤600 0.8 20 ≤1400 0.8 40 ≤2000 0.8 115
191～260 0.9 441～550 0.9 601～900 0.9 1401～1700 0.9 2001～2500 0.85
261～400 1 551～800 1 901～1250 1 1701～2000 0.95 2501～3400 0.95
401～600 1.1 801～1100 1.1 1251～1800 1.1 2001～2500 1 3401～4600 1
＞600 1.2 ＞1100 1.2 ＞1800 1.2 2501～3400 1.05 4601～5600 1.05
- - - - - - - - - ＞3400 1.1 - ＞5600 1.1 -

带轮最少齿数Zmin(摘自JB/T 7512.3-1994)

带轮转速/(r/min) Zmin
带型
3M 5M 8M 14M 20M
≤900 10 14 22 28 34
＞900～1200 14 20 28 28 34
＞1200～1800 16 24 32 32 38
＞1800～3600 20 28 36 － －
＞3600～4800 22 30 － － －

中心距安装量I和调整量S(摘自JB/T 7512.3-1994)

注：1. 当带轮加挡圈量，安装量I还应加下列数值（mm）：

带型 单轮加挡圈 两轮均加挡圈
3M 3 6
5M 13.5 19.1
8M 21.6 32.8
14M 35.6 58.2
20M 47 77.5
2. 本表的单位是mm。
LP I S
≤500 1.02 0.76
＞500～1000 1.27 0.76
＞1000～1500 1.78 1.02
＞1500～2260 2.29 1.27
＞2260～3020 2.79 1.27
＞3020～4020 3.56 1.27
＞4020～4780 4.32 1.27
＞4780～6860 5.33 1.27

3M(6mm宽)基本额定功率P0(摘自 JB/T 7512.3-1994)

注：本表的单位是kW。

z1 10 12 14 16 18 20 24 28 32 40 48 56 64 72 80
dl/mm 9.55 11.46 13.37 15.28 17.19 19.10 22.92 26.74 30.56 38.20 45.48 53.48 61.12 68.75 76.39
小带轮
转速/
(r/min) 		20 0.001 0.001 0.001 0.001 0.002 0.002 0.002 0.003 0.003 0.004 0.006 0.007 0.008 0.008 0.008
40 0.002 0.002 0.002 0.003 0.003 0.003 0.004 0.005 0.006 0.009 0.011 0.013 0.015 0.017 0.019
60 0.002 0.003 0.003 0.004 0.005 0.005 0.007 0.008 0.010 0.013 0.017 0.020 0.023 0.025 0.028
100 0.004 0.005 0.006 0.007 0.008 0.009 0.011 0.013 0.016 0.021 0.028 0.033 0.038 0.042 0.047
200 0.008 0.010 0.011 0.013 0.015 0.017 0.022 0.027 0.032 0.043 0.055 0.066 0.075 0.084 0.094
300 0.011 0.013 0.016 0.018 0.021 0.024 0.030 0.036 0.043 0.058 0.074 0.087 0.100 0.112 0.125
400 0.013 0.016 0.019 0.023 0.026 0.030 0.037 0.045 0.053 0.071 0.090 0.107 0.122 0.138 0.153
500 0.016 0.019 0.023 0.027 0.031 0.035 0.044 0.053 0.062 0.083 0.106 0.125 0.143 0.161 0.179
600 0.018 0.022 0.027 0.031 0.035 0.040 0.050 0.060 0.071 0.095 0.120 0.142 0.163 0.183 0.203
700 0.020 0.025 0.030 0.035 0.040 0.045 0.056 0.068 0.080 0.106 0.134 0.159 0.181 0.204 0.227
800 0.023 0.028 0.033 0.039 0.044 0.050 0.062 0.075 0.088 0.117 0.148 0.174 0.199 0.224 0.249
870 0.024 0.030 0.035 0.041 0.047 0.053 0.066 0.080 0.094 0.124 0.157 0.185 0.211 0.238 0.264
900 0.025 0.030 0.036 0.042 0.048 0.055 0.068 0.082 0.096 0.127 0.160 0.189 0.216 0.243 0.270
1000 0.027 0.033 0.039 0.046 0.052 0.059 0.073 0.088 0.104 0.137 0.173 0.204 0.233 0.262 0.291
1160 0.030 0.037 0.044 0.051 0.059 0.066 0.082 0.099 0.116 0.153 0.192 0.226 0.258 0.291 0.323
1200 0.031 0.038 0.045 0.052 0.060 0.068 0.084 0.101 0.119 0.156 0.197 0.232 0.265 0.298 0.330
1400 0.035 0.043 0.051 0.059 0.068 0.076 0.094 0.113 0.133 0.175 0.219 0.258 0.295 0.331 0.368
1450 0.036 0.044 0.052 0.061 0.069 0.078 0.097 0.116 0.137 0.179 0.225 0.264 0.302 0.339 0.377
1600 0.039 0.047 0.056 0.065 0.075 0.084 0.104 0.125 0.147 0.192 0.241 0.283 0.323 0.363 0.403
1750 0.042 0.051 0.060 0.070 0.080 0.090 0.112 0.134 0.157 0.205 0.256 0.301 0.344 0.386 0.429
1800 0.042 0.052 0.062 0.072 0.082 0.092 0.114 0.136 0.160 0.209 0.261 0.307 0.351 0.394 0.437
2000 0.046 0.056 0.067 0.077 0.089 0.100 0.123 0.148 0.173 0.226 0.281 0.331 0.377 0.423 0.469
2400 0.053 0.065 0.077 0.089 0.102 0.115 0.141 0.169 0.197 0.257 0.319 0.375 0.427 0.479 0.530
2800 0.060 0.073 0.086 0.100 0.114 0.129 0.158 0.189 0.221 0.287 0.355 0.416 0.474 0.530 0.586
3200 0.066 0.081 0.096 0.111 0.126 0.142 0.175 0.209 0.243 0.315 0.389 0.455 0.517 0.578 0.638
3600 0.073 0.088 0.105 0.121 0.138 0.155 0.191 0.227 0.265 0.342 0.421 0.492 0.558 0.622 0.685
4000 0.079 0.096 0.113 0.131 0.150 0.168 0.206 0.245 0.285 0.368 0.451 0.526 0.596 0.663 0.727
5000 0.094 0.114 0.134 0.155 0.177 0.198 0.243 0.288 0.334 0.427 0.521 0.603 0.678 0.749 0.814
6000 0.108 0.131 0.154 0.178 0.202 0.227 0.227 0.327 0.378 0.481 0.581 0.667 0.743 0.812 0.871
7000 0.121 0.147 0.173 0.200 0.227 0.254 0.309 0.364 0.419 0.528 0.631 0.718 0.790 0.850 0.896
8000 0.134 0.163 0.191 0.221 0.250 0.279 0.339 0.398 0.456 0.569 0.673 0.754 0.816 0.861 0.885
10000 0.159 0.192 0.226 0.259 0.293 0.326 0.393 0.457 0.519 0.631 0.724 0.781 0.804 0.792 0.729
12000 0.182 0.220 0.257 0.295 0.332 0.368 0.438 0.505 0.566 0.666 0.729 0.739 0.691 0.582 －
14000 0.204 0.245 0.286 0.327 0.366 0.404 0.476 0.541 0.596 0.670 0.683 0.616 － － －

5M(9mm宽)基本额定功率P0(摘自 JB/T 7512.3-1994)

注：本表的单位是kW。

z1 14 16 18 20 24 28 32 36 40 44 48 56 64 72 80
d1/mm 22.28 25.46 28.65 31.83 38.20 44.56 50.93 57.30 63.66 70.03 76.39 89.13 101.86 114.59 127.32
小带轮
转速/
(r/min) 		20 0.004 0.005 0.006 0.007 0.009 0.011 0.013 0.015 0.017 0.020 0.023 0.027 0.031 0.034 0.038
40 0.009 0.011 0.012 0.014 0.018 0.021 0.026 0.030 0.035 0.040 0.045 0.054 0.061 0.069 0.077
60 0.013 0.016 0.018 0.021 0.026 0.032 0.038 0.045 0.052 0.060 0.068 0.080 0.092 0.103 0.115
100 0.022 0.026 0.030 0.035 0.044 0.054 0.064 0.075 0.087 0.100 0.113 0.134 0.153 0.172 0.192
200 0.045 0.053 0.061 0.069 0.088 0.107 0.128 0.150 0.174 0.199 0.226 0.268 0.306 0.345 0.383
300 0.061 0.072 0.083 0.094 0.119 0.145 0.172 0.202 0.233 0.266 0.300 0.356 0.407 0.458 0.509
400 0.076 0.090 0.103 0.117 0.147 0.179 0.213 0.249 0.286 0.326 0.368 0.436 0.498 0.561 0.623
500 0.091 0.106 0.122 0.139 0.174 0.211 0.251 0.292 0.336 0.382 0.430 0.510 0.583 0.656 0.728
600 0.104 0.122 0.140 0.159 0.199 0.241 0.286 0.334 0.383 0.435 0.489 0.580 0.662 0.745 0.827
700 0.117 0.137 0.158 0.179 0.223 0.271 0.321 0.373 0.428 0.485 0.545 0.646 0.738 0.829 0.921
800 0.130 0.152 0.174 0.198 0.247 0.299 0.353 0.411 0.471 0.533 0.598 0.709 0.809 0.910 1.010
870 0.139 0.162 0.186 0.211 0.263 0.318 0.376 0.437 0.500 0.566 0.634 0.751 0.858 0.965 1.071
900 0.142 0.166 0.191 0.216 0.269 0.326 0.385 0.447 0.512 0.580 0.650 0.769 0.879 0.987 1.096
1000 0.154 0.180 0.206 0.234 0.291 0.352 0.416 0.483 0.552 0.625 0.699 0.828 0.945 1.062 1.178
1160 0.173 0.201 0.231 0.262 0.326 0.393 0.464 0.537 0.614 0.694 0.776 0.918 1.047 1.176 1.304
1200 0.177 0.207 0.237 0.268 0.334 0.403 0.475 0.551 0.629 0.710 0.794 0.939 1.072 1.204 1.334
1400 0.199 0.232 0.266 0.301 0.375 0.451 0.532 0.615 0.702 0.791 0.884 1.044 1.919 1.336 1.480
1450 0.205 0.239 0.274 0.309 0.384 0.463 0.545 0.631 0.720 0.811 0.905 1.071 1.220 1.368 1.515
1600 0.221 0.257 0.295 0.333 0.414 0.498 0.586 0.677 0.771 0.869 0.969 1.144 1.303 1.461 1.617
1750 0.236 0.275 0.315 0.356 0.442 0.532 0.625 0.722 0.822 0.925 1.030 1.215 1.384 1.550 1.713
1800 0.242 0.281 0.322 0.364 0.451 0.543 0.638 0.736 0.838 0.943 1.050 1.239 1.410 1.578 1.745
2000 0.262 0.305 0.349 0.394 0.488 0.586 0.688 0.794 0.902 1.014 1.128 1.329 1.511 1.689 1.864
2400 0.301 0.350 0.400 0.451 0.558 0.669 0.784 0.902 1.024 1.148 1.274 1.479 1.697 1.891 2.079
2800 0.338 0.393 0.449 0.506 0.625 0.748 0.874 1.004 1.137 1.272 1.408 1.649 1.863 2.067 2.262
3200 0.374 0.434 0.496 0.559 0.688 0.822 0.960 1.100 1.242 1.386 1.531 1.786 2.008 2.217 2.411
3600 0.409 0.474 0.541 0.609 0.749 0.893 1.040 1.190 1.340 1.492 1.644 1.908 2.134 2.340 2.526
4000 0.443 0.513 0.585 0.658 0.808 0.961 1.116 1.274 1.431 1.589 1.745 2.015 2.238 2.436 2.604
5000 0.523 0.605 0.688 0.772 0.943 1.115 1.288 1.459 1.628 1.792 1.951 2.212 2.402 2.541 2.623
6000 0.598 0.690 0.783 0.877 1.064 1.250 1.433 1.610 1.778 1.973 2.084 2.301 2.411 2.434 2.358
7000 0.669 0.769 0.870 0.971 1.171 1.365 1.550 1.722 1.880 2.019 2.137 2.268 2.245 2.084 1.766
8000 0.735 0.843 0.950 1.057 1.264 1.459 1.637 1.794 1.927 2.031 2.101 2.100 1.882 － －
10000 0.854 0.972 1.088 1.199 1.403 1.577 1.714 1.804 1.842 1.819 1.729 － － － －
12000 0.956 1.078 1.193 1.299 1.476 1.594 1.643 1.609 － － － － － － －
14000 1.039 1.158 1.354 1.473 1.495 1.403 － － － － － － － － －

8M(20mm宽)基本额定功率P0(摘自 JB/T 7512.3-1994)

注：1．带*号的功率对应的使用寿命将会降低。
2．本表的单位是kW。

z1 22 24 26 28 30 32 34 36 38 40 44 48 56 64 72 80
d1/mm 56.02 61.12 66.21 71.30 76.38 81.49 86.58 91.67 96.77 101.86 112.05 122.23 142.60 162.97 183.35 203.72
小带轮
转速/
(r/min) 		10 0.02 0.02 0.02 0.03 0.04 0.04 0.07 0.08 0.08 0.09 0.10 0.10 0.12 0.14 0.16 0.18
20 0.04 0.04 0.05 0.06 0.07 0.08 0.14 0.14 0.16 0.17 0.19 0.19 0.22 0.26 0.30 0.33
40 0.07 0.09 0.10 0.12 0.14 0.16 0.25 0.27 0.29 0.13 0.34 0.37 0.42 0.48 0.54 0.60
60 0.12 0.13 0.15 0.17 0.21 0.25 0.36 0.38 0.41 0.44 0.48 0.51 0.59 0.68 0.76 0.85
100 0.19 0.22 0.25 0.28 0.34 0.41 0.54 0.58 0.63 0.68 0.74 0.79 0.92 1.04 1.18 1.31
200 0.37 0.41 0.47 0.55 0.66 0.78 0.96 1.04 1.12 1.21 1.31 1.42 1.63 1.86 2.08 2.31
300 0.53 0.59 0.67 0.79 0.94 1.13 1.33 1.44 1.56 1.67 1.82 1.96 2.28 2.57 2.87 3.18
400 0.69 0.76 0.87 1.01 1.20 1.45 1.66 1.81 1.95 2.10 2.28 2.47 2.86 3.22 3.59 3.96
500 0.83 0.92 1.04 1.20 1.43 1.73 1.96 2.15 2.33 2.50 2.72 2.94 3.39 3.82 4.24 4.67
600 0.98 1.07 1.20 1.38 1.64 1.99 2.25 2.47 2.68 2.87 3.13 3.37 3.90 4.37 4.85 5.32
700 1.14* 1.25 1.35 1.54 1.83 2.22 2.51 2.77 3.01 3.23 3.51 3.79 4.37 4.89 5.41 5.92
800 1.31* 1.42 1.54 1.69 1.99 2.41 2.75 3.05 3.32 3.56 3.86 4.18 4.82 5.38 5.92 6.46
900 1.42* 1.54* 1.68 1.81 2.10 2.54 2.92 3.24 3.54 3.78 4.11 4.44 5.12 5.70 6.27 6.81
1000 1.63* 1.78* 1.92* 2.07 2.26 2.73 3.21 3.57 3.90 4.18 4.54 4.89 5.63 6.25 6.85 7.42
1160 1.89* 2.06* 2.33* 2.40 2.57 2.95 3.54 3.95 4.33 4.63 5.03 5.42 6.22 6.87 7.48 8.04
1200 1.95* 2.13* 2.31* 2.48 2.66 3.02 3.61 4.04 4.43 4.74 5.14 5.54 6.36 7.01 7.62 8.18
1400 2.28* 2.48* 2.69* 2.89 3.10 3.23 3.97 4.46 4.92 5.26 5.69 6.12 7.00 7.66 8.25 8.76
1600 2.60* 2.83* 3.07* 3.30* 3.54* 3.77 4.28 4.83 5.36 5.72 6.18 6.65 7.56 8.20 8.72 9.06
1750 2.84* 3.10* 3.36* 3.61* 3.86* 4.11 4.48 5.09 5.65 6.05 6.53 7.00 7.92 8.51 8.89 9.71
2000 3.25* 3.54* 3.83* 4.11* 4.40* 4.68 4.97 5.43 6.11 6.53 7.02 7.50 8.39 8.97 9.94 10.85
2400 3.88* 4.23* 4.57* 4.91* 5.25* 5.59* 5.92 6.25 6.68 7.15 7.62 8.17 9.37 10.50 11.53 12.48
2800 4.51* 4.91* 5.30* 5.70* 6.09* 6.47* 6.85 7.23 7.59 7.96 8.68 9.37 10.68 11.86 12.91 13.82
3200 － － 6.03* 6.47* 6.90* 7.33* 7.75* 8.17 8.58 8.97 9.75 10.50 11.86 13.05 14.05 14.81
3500 － － － － 7.50* 7.96* 8.41* 8.86 9.28 9.71 10.52 11.29 12.67 13.82 － －
4000 － － － － － 8.97* 9.47* 9.94* 10.41* 10.85 11.70 12.48 13.82 － － －
4500 － － － － － － 10.46* 10.96* 11.44* 11.91* 12.76* 13.51* － － － －
5000 － － － － － － － 11.91* 12.39* 12.85* － － － － － －
5500 － － － － － － － － 13.23* 13.67* － － － － － －

14M(40mm宽)基本额定功率P0(摘自 JB/T 7512.3-1994)

注：1．带*号的功率对应的使用寿命将会降低。
2．本表的单位是kW。

z1 28 29 30 32 34 36 38 40 44 48 56 64 72 80
d1/mm 124.78 129.23 133.69 142.60 151.52 160.43 169.34 178.25 196.08 213.90 249.55 285.21 320.86 365.51
小带轮
转速/
(r/min) 		10 0.18 0.19 0.19 0.21 0.23 0.27 0.32 0.377 0.41 0.45 0.52 0.60 0.68 0.78
20 0.37 0.38 0.39 0.42 0.46 0.53 0.63 0.75 0.83 0.90 1.05 1.20 1.35 1.57
40 0.73 0.75 0.78 0.84 0.93 1.06 1.27 1.50 1.65 1.81 2.10 2.40 2.70 3.13
60 1.10 1.13 1.17 1.25 1.39 1.59 1.91 2.25 2.48 2.70 3.16 3.60 4.05 4.70
100 1.83 1.89 1.95 2.08 2.31 2.65 3.18 3.75 4.13 4.51 5.25 6.01 6.75 7.83
200 3.65 3.77 3.91 4.12 4.63 5.30 6.36 7.34 8.25 9.00 10.50 12.00 13.50 15.64
300 5.01 5.25 5.54 5.74 6.87 7.94 9.12 9.86 11.28 13.07 15.73 17.97 20.21 22.89
400 6.14 6.51 6.90 7.24 8.57 10.44 11.21 12.09 13.71 15.73 19.36 22.29 24.63 27.04
500 7.19 7.67 8.17 8.65 10.15 12.23 13.11 14.10 15.88 18.05 22.13 25.24 27.83 30.50
600 8.16 8.76 9.36 9.98 11.63 13.89 14.85 15.94 17.84 20.13 24.56 27.76 30.54 33.40
700 9.08 9.78 10.48 11.25 13.02 15.43 16.46 17.64 19.64 22.01 26.71 29.93 32.85 35.83
800 9.95 10.75 11.56 12.46 14.33 16.85 17.97 19.22 21.29 23.71 28.60 31.79 34.79 37.84
870 10.54 11.41 12.27 13.27 15.21 17.80 18.96 20.25 22.37 24.80 29.80 32.94 35.96 39.16
1000 11.59 12.57 13.55 14.72 16.76 19.64 20.69 22.05 24.21 26.65 31.76 34.73 37.73 40.72
1160 12.81 13.92 15.02 16.40 18.54 21.31 22.63 24.06 26.23 28.63 33.75 36.37 39.25 42.01
1200 13.11 14.25 15.37 16.80 21.75 23.08 24.53 26.69 29.08 34.17 36.73 39.52 42.19 －
1400 14.53* 15.79 17.05 18.70 20.94 23.77 25.17 26.67 28.79 31.06 35.90 37.87 40.21 42.28
1600 15.78* 17.24* 18.59 20.45 22.72 25.54 26.98 28.51 30.53 32.60 37.00 38.20 39.84 －
1750 16.84* 18.25* 19.66* 21.65 23.92 26.71 28.17 29.70 31.60 33.49 37.40 37.91 － －
2000 18.40* 19.84* 21.29* 23.46 25.69 28.38 29.83 31.32 32.97 34.47 37.31 36.44 － －
2400 20.82* 22.08* 23.52* 25.83* 27.91 30.30 31.66 33.00 34.72 35.14 － － － －
2800 23.48* 24.11* 25.30* 27.52* 29.34* 31.31 32.47 33.53 33.72 33.33 － － － －
3200 － 26.36* 26.91* 28.51* 29.97* 31.41* 32.24* 32.88* － － － － － －
3500 － － 28.25* 29.07* 29.94* 30.92* 31.40* － － － － － － －
4000 － － － 30.17* 29.27* － － － － － － － － －

20M(115mm宽)基本额定功率P0(摘自 JB/T 7512.3-1994)

注：1．带*号的功率对应的使用寿命将会降低。
2．本表的单位是kW。

z1 34 36 38 40 44 48 52 56 60 64 68 72 80 90
d1/mm 216.45 229.18 241.92 254.65 280.11 305.58 331.04 356.51 381.97 407.44 432.90 458.37 509.30 572.96
小带轮
转速
/
(r/min) 		10 2.01 2.16 2.31 2.46 2.69 2.98 3.21 3.43 3.66 3.80 4.03 4.18 4.55 5.00
20 4.03 4.33 4.55 4.85 5.45 5.89 6.42 6.86 7.31 7.68 8.06 8.18 9.17 10.00
30 6.04 6.49 6.86 7.31 8.13 8.88 9.62 10.29 10.97 11.49 12.09 12.61 13.73 15.07
40 7.98 8.58 9.18 9.77 10.82 11.79 12.70 13.80 14.55 15.37 17.11 16.86 18.28 20.07
50 10.00 10.74 11.41 12.16 13.50 14.77 15.96 17.23 18.20 19.17 20.14 21.04 22.90 25.06
60 12.01 12.91 13.73 14.62 16.26 17.68 19.17 20.14 21.86 22.97 24.17 25.29 27.45 30.06
80 16.04 17.23 18.28 19.47 21.63 23.57 25.59 27.53 29.17 30.66 32.15 33.64 36.55 40.06
100 19.09 21.48 22.90 24.32 27.08 29.54 31.93 34.39 36.40 38.34 40.21 42.07 45.73 50.06
150 30.06 32.23 34.32 36.48 40.58 44.24 47.89 51.62 54.61 57.44 60.28 63.04 68.48 74.97
200 40.06 41.78 45.73 48.64 54.01 58.93 63.80 68.71 72.66 76.47 80.20 83.93 91.09 99.67
300 57.96 62.29 66.17 70.35 78.93 87.80 93.53 99.14 104.66 110.04 115.26 120.40 130.40 142.34
400 73.03 78.33 83.15 88.40 98.99 110.04 116.97 123.76 130.40 136.82 143.08 149.20 160.99 174.79
500 87.06 93.25 98.99 105.11 117.57 130.40 138.35 146.14 153.68 160.99 168.00 174.79 187.69 202.46
600 100.19 107.27 113.77 120.70 134.73 149.20 － 166.58 174.79 182.62 190.16 197.32 210.75 225.67
730 116.15 124.21 131.59 139.43 155.32 171.58 － 190.38 199.11 207.31 215.00 222.23 235.21 248.57
800 124.28 132.86 140.62 148.83 165.54 182.62 192.62 201.94 210.75 218.95 226.56 233.57 245.73 257.37
870 132.04 141.07 149.20 157.85 175.31 193.06 203.21 212.61 221.26 229.40 236.78 243.35 254.31 263.64
970 142.64* 152.18 160.76 169.94 188.29 206.87 － 226.34 234.77 242.30 248.94 254.61 263.04 －
1170 161.88* 172.33* 181.58 191.42 210.97 230.51 － 248.27 255.13 260.58 264.61 267.07 267.44 －
1200 164.57* 175.09* 184.49 194.33 214.03 233.57 － 250.88 257.37 262.37 265.87 267.74 266.47 －
1460 185.46* 196.57* 206.19* 216.27 235.96 254.98 261.55 265.95 267.96 267.52 264.46 － － －
1600 194.93* 206.12* 215.59* 225.52* 244.54 262.37 266.70 268.04 266.47 － － － － －
1750 203.66* 214.70* 223.60* 233.27* 251.03* 266.99 267.96 265.35 － － － － － －
2000 214.92* 225.14* 233.13* 241.26* 225.36* 266.47* － － － － － － － －
<- 上一项 下一项 ->
