多楔带带轮

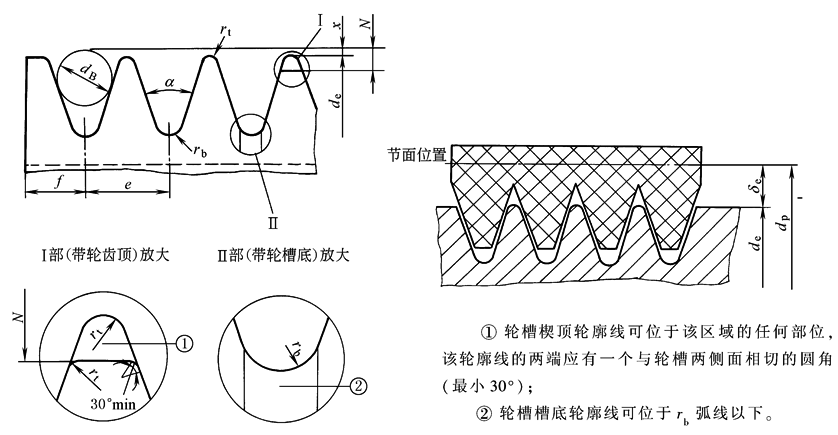

轮槽截面尺寸(GB/T11544-2009)
|
轮槽截面尺寸(GB/T 16588—2009) mm |
|||||
|---|---|---|---|---|---|
|
|
|||||
|
型号 |
PH |
PJ |
PK |
PL |
PM |
|
槽 距 e①，② |
1.6±0.03 |
2.34±0.03 |
3.56±0.05 |
4.7±0.05 |
9.4±0.08 |
|
槽 角α③ |
40°±0.5° |
40°±0.5° |
40°±0.5° |
40°±0.5° |
40°±0.5° |
|
楔顶圆弧半径r1（最小值） |
0.15 |
0.2 |
0.25 |
0.4 |
0.75 |
|
槽底圆弧半径rb（最大值） |
0.3 |
0.4 |
0.5 |
0.4 |
0.75 |
|
检验用圆球或圆柱直径dB |
1±0.01 |
1.5±0.01 |
2.5±0.01 |
3.5±0.01 |
7±0.01 |
|
2X（公称值） |
0.11 |
0.23 |
0.99 |
2.36 |
4.53 |
|
2N④（最大值） |
0.69 |
0.81 |
1.68 |
3.5 |
5.92 |
|
f（最小值） |
1.3 |
1.8 |
2.5 |
3.3 |
6.4 |
|
注：① 表中所列e值极限偏差仅用于两邻槽中心线的间距； ② 槽距的累积偏差不得超过±0.3mm； ③ 槽的中心线应对带轮轴线呈90°±0.5°； ④ N值与带轮公称直径无关，它是指从置于轮槽中的测量用球（或柱）与轮槽的接触点到测量用球（或柱）外缘之间的径向距离。 |
|||||
有效直径系列(JB/T5983-2009)
|
带轮最小有效直径系列(GB/T 16588—2009) mm |
|||||
|---|---|---|---|---|---|
|
型 号 |
PH |
PJ |
PK |
PL |
PM |
|
最小有效直径de |
13 |
20 |
45 |
75 |
180 |
带轮尺寸公差、形位公差及表面粗糙度(GB/T11544-2009)
|
带轮尺寸公差、形位公差及表面粗糙度(GB/T 16588—2009) mm |
|||||||
|---|---|---|---|---|---|---|---|
|
有效直径de |
轮槽数z |
有效直径偏差Δ de |
径向圆跳动 |
轴向圆跳动 |
轮槽工作面粗糙度Ra |
直径K的极限偏差 |
|
|
de≤74 |
≤6 |
0.1 |
0.13 |
0.002de |
3.2μm |
K≤75 |
±0.3 |
|
＞6 |
0.1+0.003(z-6) |
||||||
|
74＜de≤500 |
≤10 |
0.15 |
0.25 |
75＜K≤200 |
±0.6 |
||
|
＞10 |
0.15+0.005(z-10) |
0.25+0.0004(de-250) |
|||||
|
de＞500 |
≤10 |
0.25 |
K＞200后每增加25 |
增加±0.1 |
|||
|
＞10 |
0.25+0.01(z-10) |
||||||

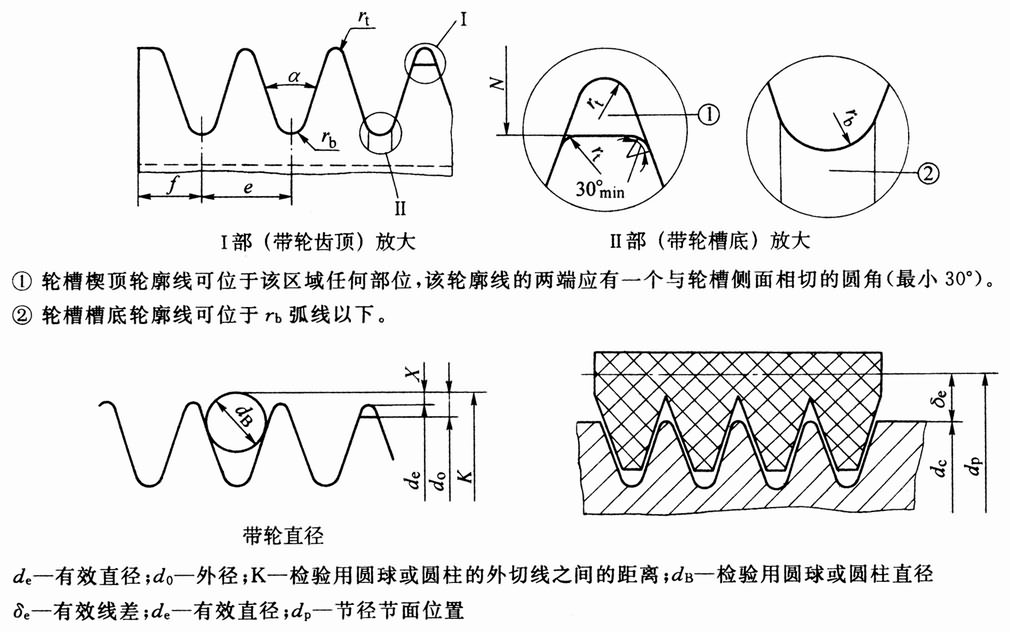

多楔带轮轮槽尺寸(摘自GB/T 16588-1996)
注：1．表中所列e值极限偏差仅用于两相邻槽中心线的间距。
2．槽距的累积误差不得超过±0.3mm。
3．槽的中心线应对带轮轴线呈90°±0.5°。
4．尺寸N不是从带轮有效直径端点量起，而是从检验用圆球或圆柱的外切线量起。
5．本表的单位是mm。
| 型号 | 槽距e | 槽角α | 楔顶圆角半径rb，最小值 | 槽底圆弧半径rt，最大值 | 检验用圆球或圆柱直径dB | 2X，公称值 | 2N，最大值 | f，最小值 | 带轮最小有效直径de | 有效线差公称值δe |
|---|---|---|---|---|---|---|---|---|---|---|
| PH | 1.6±0.03 | 40°±0.5° | 0.15 | 0.3 | 1±0.01 | 0.11 | 1.08 | 1.3 | 13 | 0.8 |
| PJ | 2.34±0.03 | 40°±0.5° | 0.2 | 0.4 | 1.5±0.01 | 0.23 | 1.22 | 1.8 | 20 | 1.2 |
| PK | 3.56±0.05 | 40°±0.5° | 0.25 | 0.5 | 2.5±0.01 | 0.99 | 2.06 | 2.5 | 45 | 2 |
| PL | 4.7±0.05 | 40°±0.5° | 0.4 | 0.4 | 3.5±0.01 | 2.36 | 3.5 | 3.3 | 75 | 3 |
| PM | 9.4±0.08 | 40°±0.5° | 0.75 | 0.75 | 7±0.01 | 4.53 | 5.92 | 6.4 | 180 | 4 |
多楔带轮有效直径系列(摘自JB/T 5983-1992)
注：1．选择小带轮有效直径时，不应小于表中该类型的最小直径值。
2．本表的单位是mm。
| 带轮有效直径系列de | ||
|---|---|---|
| PJ | PL | PM |
| 20 | 75 | 180 |
| 22.4 | 80 | 200 |
| 25 | 90 | 212 |
| 28 | 95 | 224 |
| 31.5 | 100 | 236 |
| 33.5 | 106 | 250 |
| 35.5 | 112 | 265 |
| 37.5 | 118 | 280 |
| 40 | 125 | 300 |
| 42.5 | 132 | 315 |
| 45 | 140 | 355 |
| 47.5 | 150 | 375 |
| 50 | 160 | 400 |
| 53 | 170 | 425 |
| 56 | 180 | 450 |
| 60 | 200 | 475 |
| 63 | 212 | 500 |
| 71 | 224 | 560 |
| 75 | 236 | 600 |
| 80 | 250 | 630 |
| 90 | 265 | 710 |
| 95 | 280 | 750 |
| 100 | 300 | 800 |
| 106 | 315 | 850 |
| 112 | 335 | 900 |
| 118 | 355 | 950 |
| 125 | 375 | 1000 |
| 132 | 400 | 1120 |
| 140 | 425 | - |
| 150 | 450 | - |
| 160 | 475 | - |
| 170 | 500 | - |
| 180 | 560 | - |
| 200 | 600 | - |
| 212 | 630 | - |
| 224 | 710 | - |
| 236 | 750 | - |
| 250 | - | - |
| 265 | - | - |
| 280 | - | - |
| 300 | - | - |
多楔带轮公差(摘自GB/T 16588-2009)
注：本表的单位是mm。
| 有效直径de | 槽间直径差值 | 径向圆跳动 | 端面圆跳动 | 轮槽工作面粗糙度Ra | |
|---|---|---|---|---|---|
| 槽数 | 直径最大差值 | 公差值 | 公差值 | ||
| de≤74 | n≤6 | 0.1 | 0.13 | 0.002de | 3.2μm |
| de≤74 | n＞6 | 0.1+(n-6)×0.003 | 0.13 | ||
| 74＜de≤250 | n≤10 | 0.15 | 0.25 | ||
| 74＜de≤250 | n＞10 | 0.15+(n-10)×0.005 | 0.25 | ||
| 250＜de≤500 | n≤10 | 0.15 | 0.25+(de-250)×0.0004 | ||
| 250＜de≤500 | n＞10 | 0.15+(n-10)×0.005 | 0.25+(de-250)×0.0004 | ||
| de＞500 | n≤10 | 0.25 | 0.25+(de-250)×0.0004 | ||
| de＞500 | n＞10 | 0.25+(n-10)×0.01 | 0.25+(de-250)×0.0004 | ||
