普通平带传动的设计计算
表13-1-68
| 序号 | 计算项目 | 符号 | 单位 | 计算公式和参数选定 | 说明 |
|---|---|---|---|---|---|
| 1 | 选定胶带 | Pd | KW |
|
P——传递的功率（kW） KA——工况系数，查表“工况系数KA” |
| 2 | 小带轮直径 | d1 | mm |
 或
|
P——传递的功率（kW） n1——小带轮转速（r/min） v——带速（m/s），最有利的带速v＝10～20m/s d1应按表“平带轮的直径、结构形式和辐板厚度”选取标准值 |
| 3 | 带速 | v | m/s |
 胶帆布V带 vmax＝30m/s |
应使带速在最有利的带速范围内，否则应改变d1值 |
| 4 | 大带轮直径 | d2 | mm |
 ε取0.01～0.02 |
n2——大带轮转速（r/min） ε——弹性滑动率 d2应按表“平带轮轮缘尺寸”选取标准值 |
| 5 | 轴间距 | a | mm |
 且
|
或根据结构要求定 |
| 6 | 所需带长 | L | mm |
开口传动 交叉传动  半交叉传动
|
未考虑接头长度 |
| 7 | 小带轮包角 | α1 | º | 开口传动  交叉传动  半交叉传动
|
如α1<150°，应增大a或降低i或用张紧轮 |
| 8 | 曲挠次数 | y | 1/s |
 ymax＝6～10 |
m——带轮数 |
| 9 | 带厚 | δ | mm |
|
按表“胶帆布平带规格”选取标准值 |
| 10 | 带的截面积 | A | mm2 |
|
KA——工况系数，查表“工况系数KA” P0——胶带单位截面所能传递的基本额定功率，查表“胶帆布平带单位截面积传递的基本额定功率P0（kW/cm2）” Ka——包角修正系数，查表“平带传动的包角修正系数Ka” Kβ——传动布置系数，查表“传动布置系数Kβ” |
| 11 | 带宽 | b | mm |
|
按表“胶帆布平带规格”选取标准值 |
| 12 | 作用在轴上的力 | Fr | N |
 推荐σ0＝1.8MPa |
σ0——带的预紧应力（MPa） |
| 13 | 带轮结构和尺寸 |
工况系数KA(摘自GB/T 13575.1-1992)
表13-1-69
| 工况 | KA | ||||||
|---|---|---|---|---|---|---|---|
| 空、轻载起动 | 重载起动 | ||||||
| 每天工作小时数/h | |||||||
| ＜10 | 10～16 | ＞16 | ＜10 | 10～16 | ＞16 | ||
| 载荷变动最小 | 液体搅拌机、通风机和鼓风机（≤7.5kW）、离心式水泵和压缩机、轻载荷输送机 | 1.0 | 1.1 | 1.2 | 1.1 | 1.2 | 1.3 |
| 载荷变动小 | 带式输送机（不均匀负荷）、通风机（＞7.5kW）、旋转式水泵和压缩机（非离心式）、发电机、金属切削机床、印刷机、旋转筛、锯木机和木工机械 | 1.1 | 1.2 | 1.3 | 1.2 | 1.3 | 1.4 |
| 载荷变动较大 | 制砖机、斗式提升机、往复式水泵和压缩机、起重机、磨粉机、冲剪机床、橡胶机械、振动筛、纺织机械、重载输送机 | 1.2 | 1.3 | 1.4 | 1.4 | 1.5 | 1.6 |
| 载荷变动很大 | 破碎机（旋转式、颚式等）、磨碎机（球磨、棒磨、管磨） | 1.3 | 1.4 | 1.5 | 1.5 | 1.6 | 1.8 |
注：1.空、轻载起动——电动机（交流起动、三角起动、直流并励）、四缸以上的内燃机、装有离心式离合器、液力联轴器的动力机。
2.重载起动——电动机（联机交流起动、直流复励或串励）、四缸以下的内燃机。
3.反复起动、正反转频繁、工作条件恶劣等场合，KA应乘1.2，有效宽度制窄V带乘1.1。
4.增速传动时KA应乘以下列系数：
| 增速比 | 1.25～1.74 | 1.75～2.49 | 2.5～3.49 | ≥3.5 |
|---|---|---|---|---|
| 系数 | 1.05 | 1.11 | 1.18 | 1.28 |
胶帆布平带单位截面积传递的基本额定功率P0(α=180°、载荷平稳、预紧应力σ0=1.8MPa)
注：1．本表只适用于b＜300mm的胶帆布平带。
2．本表的单位是（kW/cm^2）。
| d1/δ | 带速v/(m/s) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 22 | 24 | 26 | 28 | 30 | |
| 30 | 1.1 | 1.3 | 1.5 | 1.7 | 1.9 | 2.1 | 2.3 | 2.5 | 2.7 | 2.9 | 3 | 3.2 | 3.3 | 3.5 | 3.6 | 3.7 | 4 | 4.1 | 4.3 | 4.3 | 4.3 |
| 35 | 1.1 | 1.3 | 1.5 | 1.7 | 2 | 2.2 | 2.4 | 2.5 | 2.7 | 2.9 | 3.1 | 3.2 | 3.4 | 3.6 | 3.7 | 3.8 | 4 | 4.1 | 4.3 | 4.4 | 4.4 |
| 40 | 1.1 | 1.3 | 1.6 | 1.8 | 2 | 2.2 | 2.4 | 2.6 | 2.8 | 2.9 | 3.1 | 3.3 | 3.4 | 3.6 | 3.7 | 3.9 | 4.1 | 4.3 | 4.4 | 4.4 | 4.5 |
| 50 | 1.2 | 1.4 | 1.6 | 1.8 | 2.1 | 2.3 | 2.5 | 2.6 | 2.8 | 3 | 3.2 | 3.4 | 3.5 | 3.7 | 3.8 | 4 | 4.2 | 4.4 | 4.5 | 4.5 | 4.6 |
| 75 | 1.2 | 1.4 | 1.7 | 1.9 | 2.1 | 2.3 | 2.5 | 2.7 | 2.9 | 3.1 | 3.3 | 3.5 | 3.6 | 3.8 | 3.9 | 4.1 | 4.3 | 4.5 | 4.6 | 4.7 | 4.7 |
| 100 | 1.2 | 1.4 | 1.7 | 1.9 | 2.1 | 2.4 | 2.5 | 2.8 | 2.9 | 3.2 | 3.4 | 3.6 | 3.7 | 3.9 | 4 | 4.1 | 4.4 | 4.6 | 4.7 | 4.7 | 4.8 |
平带传动的包角修正系数Kα
表13-1-71
| α/（°） | Kα |
|---|---|
| 220 | 1.2 |
| 210 | 1.15 |
| 200 | 1.1 |
| 190 | 1.05 |
| 180 | 1 |
| 170 | 0.97 |
| 160 | 0.94 |
| 150 | 0.91 |
| 140 | 0.88 |
| 130 | 0.85 |
| 120 | 0.82 |

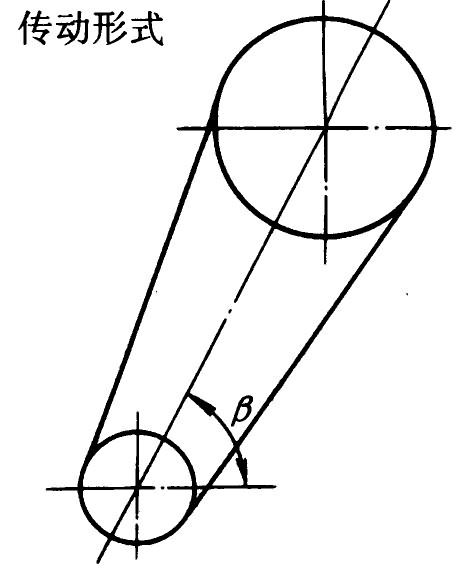

传动布置系数Kβ
表13-1-72
| 传动形式 | Kβ | ||
|---|---|---|---|
| 两轮轴连心线与水平线交角β | |||
| 0～60° | 60°～80° | 80°～90° | |
| 自动张紧传动 | 1 | 1 | 1 |
| 简单开口传动（定期张紧或改缝） | 1 | 0.9 | 0.8 |
| 交叉传动 | 0.9 | 0.8 | 0.7 |
| 半交叉传动、有导轮的角度传动 | 0.8 | 0.7 | 0.6 |
