齿厚测量方法的比较和应用
| 测量方法 | 简图 | 优点 | 缺点 | 应用 |
|---|---|---|---|---|

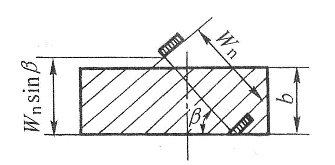

| 公法线长度 |
|
1．测量时不以齿顶圆为基准，因此不受齿顶圆误差的影响，测量精度较高并可放宽对齿顶圆的精度要求 2．测量方便 3．与量具接触的齿廓曲率半径较大，量具的磨损较轻 |
1．对斜齿轮，当 时，不能测量 2．当用于斜齿轮时，计算比较麻烦 |
广泛用于各种齿轮的测量，但是对大型齿轮因受量具限制使用不多 |

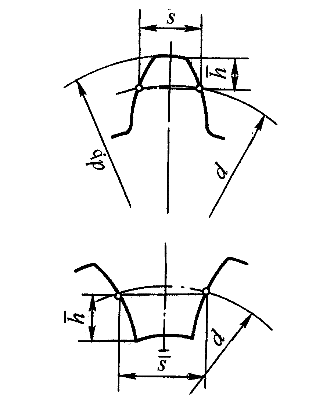

| 分度圆弦齿厚 |
|
与固定弦齿厚相比，当齿轮的模数较少，或齿数较少时，测量比较方便 |
1．测量时，以齿顶圆为基准，因此对齿顶圆的尺寸偏差及径向圆跳动有严格的要求 2．测量结果受齿顶圆误差的影响，精度不高 3．当变位系数较大(x＞0.5)时，可能不便于测量 4．对斜齿轮，计算时要换成当量齿数，增加了计算工作量 5．齿轮卡尺的卡爪尖部容易磨损 |
适用于大型齿轮的测量，也常用于精度要求不高的小齿轮的测量 |

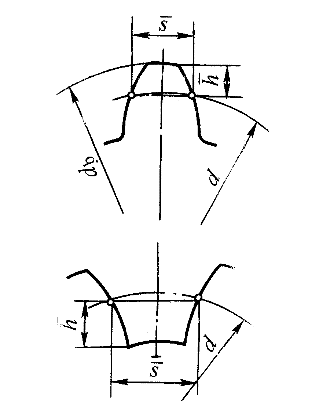

| 固定弦齿厚 |
|
计算比较简单，特别是用于斜齿轮时，可省去当量齿数zv的换算 |
1．测量时，以齿顶圆为基准，因此对齿顶圆的尺寸偏差及径向圆跳动有严格的要求 2．测量结果受齿顶圆误差的影响，精度不高 3．齿轮卡尺的卡爪尖部容易磨损 4．对模数较小的齿轮，测量不够方便 |
适用于大型齿轮的测量 |

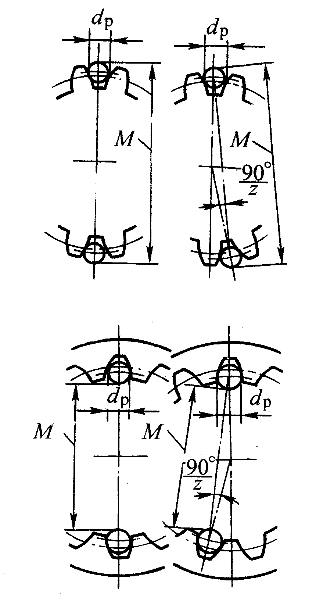

| 量柱(球)测量距 |
|
测量时，不以齿顶圆为基准，因此不受齿顶圆误差的影响，并可放宽对齿顶圆的加工要求 |
1．对大型齿轮测量不方便 2．计算麻烦 |
多用于内齿轮和小模数齿轮的测量 |
