基本概念(摘自GB/T 12360-1990)

基本齿廓和模数系列分页导航
本页导航 广告链接

基本概念(摘自GB/T 12360-1990)

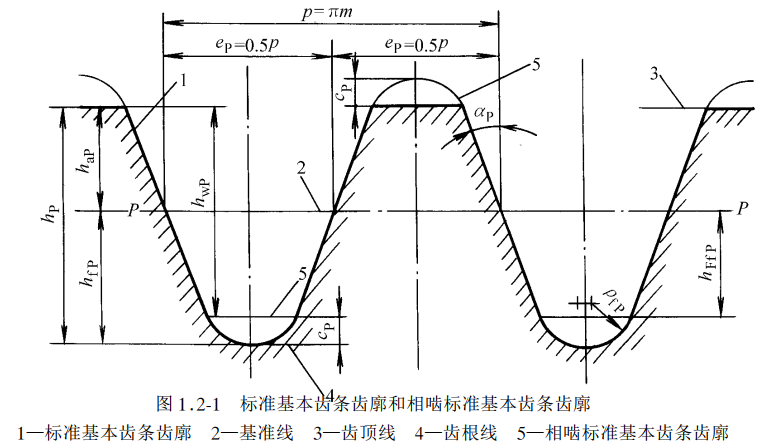

渐开线圆柱齿轮标准基本齿条齿廓(摘自GB/T 1356-2001)

符号 意义 单位 符号 意义 单位
hp 标准基本齿条的齿高 mm m 模数 mm
haP 标准基本齿条轮齿齿顶高 mm p 齿距 mm
CP 标准基本齿条轮齿与相啮合标准基本齿条轮齿之间的顶隙 mm sP 标准基本齿条轮齿的齿厚 mm
hfP 标准基本齿条轮齿齿根高 mm uFP 挖根量 mm
hwP 标准基本齿条和相啮标准基本齿条轮齿的有效齿高 mm αFP 挖根角 °
eP 标准基本齿条轮齿齿槽宽 mm αP 压力角 °
hFfP 标准基本齿条轮齿齿根直线部分的高度 mm ρfP 基本齿条的齿根圆角半径 mm

国外圆柱齿轮常用基本齿廓主要参数

注：表中径节P＝z/d(1/in)；m＝25.4/P(mm)。

国别 齿形种类 标准号 m或P α ha* c* ρf 备注
国际标准化组织 标准齿高 ISO R53—1974 m 20° 1 0.25 0.38m -
德国 标准齿高 DIN 867 m 20° 1 0.1～0.3 - -
德国 短齿 DIN 867 m 20° 0.8 0.1～0.3 - -
日 本 标准齿高 JIS B1701—1973 m 20° 1 0.25 - -
法 国 标准齿高 NFE 23—011—1979 m 20° 1 0.25 0.38m -
瑞 士 标准齿高 VSM 15520 m 20° 1 0.25 - 用于插齿法
瑞 士 马格齿形 VSM 15520 m 15° 1 0.167 - -
瑞 士 马格齿形 VSM 15520 m 20° 1 0.167 - -
英 国 标准齿高 BS436—1940 P 141/2° 1 0.157 - -
英 国 标准齿高 BS436：Part 1—1967 P 20° 1 0.25～0.4 0.25～0.39 -
英 国 标准齿高 BS436：Part 2—1970 m 20° 1 0.25～0.4 0.25～0.39 -
美 国 标准齿高 ASAB6.1—1968 P 20° 1 0.25～0.35 0.3×1/P ＞P20
美 国 标准齿高 ASAB6.1—1968 P 20° 1 0.4 - 剃齿法
美 国 标准齿高 ASAB6.1—1968 P 25° 1 0.25～0.35 - ＞P20
美 国 标准齿高 ASAB6.1—1968 P 25° 1 0.4 - 剃齿法
美 国 标准齿高 ASAB6.1—1968 P 20° 1 0.2 - ＜P20
美 国 标准齿高 ASAB6.1—1968 P 20° 1 0.35 - 剃齿法
美 国 短齿 ASME P 22.5° 0.875 0.125 - -
原苏联 标准齿高 TOCT 13755—68 m 20° 1 0.25 0.4m -
原苏联 短 齿 TOCT 13755—68 m 20° 0.8 0.3 0.4m -

渐开线圆柱齿轮模数(摘自GB/T 1357-1987)

注：1．对于斜齿圆柱齿轮是指法向模数mn。
2．优先选用第一系列，括号内的数值尽可能不用。
3．本表单位的是mm。

第一系列 第二系列 第一系列 第二系列 第一系列 第二系列
0.1 - 2 - - 9
0.12 - - 2.25 10 -
0.15 - 2.5 - - (11)
0.2 - - 2.75 12 -
0.25 - 3 - - 14
0.3 - - (3.25) 16 -
- 0.35 - 3.5 - 18
0.4 - - (3.75) 20 -
0.5 - 4 - - 22
0.6 - - 4.5 25 -
- 0.7 5 - - 28
0.8 - - 5.5 32 -
- 0.9 6 - - 36
1 - - (6.5) 40 -
1.25 - - 7 - 45
1.5 - 8 - 50 -
- 1.75 - - - -
