60°中心孔(GB/T145-2001)
60°中心孔(GB/T145-2001)
|

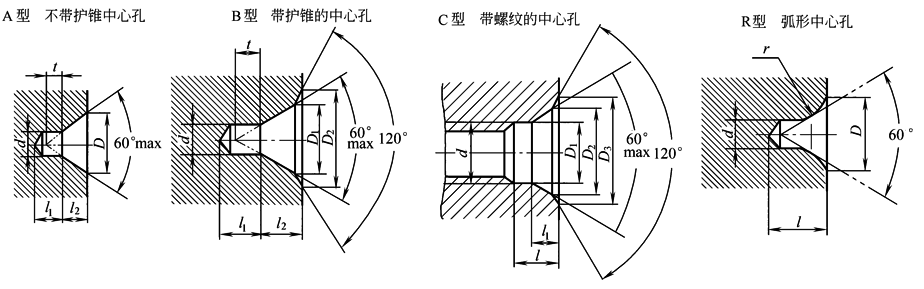

60°中心孔(GB/T 145—2001) |
|---|
|
|
|
d |
D |
D1 |
D2 |
l2 |
t 参考 |
lmin |
r |
d |
D1 |
D2 |
D3 |
l |
l1 参考 |
||||
|
max |
min |
||||||||||||||||
|
A、B、R型 |
A型 |
R型 |
B型 |
A型 |
B型 |
A型 |
B型 |
R 型 |
C 型 |
||||||||
|
(0.50) |
1.06 |
— |
— |
— |
0.48 |
— |
0.5 |
— |
— |
— |
— |
M3 |
3.2 |
5.3 |
5.8 |
2.6 |
1.8 |
|
(0.63) |
1.32 |
— |
— |
— |
0.60 |
— |
0.6 |
— |
— |
— |
— |
M4 |
4.3 |
6.7 |
7.4 |
3.2 |
2.1 |
|
(0.80) |
1.70 |
— |
— |
— |
0.73 |
— |
0.7 |
— |
— |
— |
— |
M5 |
5.3 |
8.1 |
8.8 |
4.0 |
2.4 |
|
1.00 |
2.12 |
2.12 |
2.12 |
3.15 |
0.97 |
1.27 |
0.9 |
0.9 |
2.3 |
3.15 |
2.50 |
M6 |
6.4 |
9.6 |
10.5 |
5.0 |
2.8 |
|
(1.25) |
2.65 |
2.65 |
2.65 |
4.00 |
1.21 |
1.60 |
1.1 |
1.1 |
2.8 |
4.00 |
3.15 |
M8 |
8.4 |
12.2 |
13.2 |
6.0 |
3.3 |
|
1.60 |
3.35 |
3.35 |
3.35 |
5.00 |
1.52 |
1.99 |
1.4 |
1.4 |
3.5 |
5.00 |
4.00 |
M10 |
10.5 |
14.9 |
16.3 |
7.5 |
3.8 |
|
2.00 |
4.25 |
4.25 |
4.25 |
6.30 |
1.95 |
2.54 |
1.8 |
1.8 |
4.4 |
6.30 |
5.00 |
M12 |
13.0 |
18.1 |
19.8 |
9.5 |
4.4 |
|
2.50 |
5.30 |
5.30 |
5.30 |
8.00 |
2.42 |
3.20 |
2.2 |
2.2 |
5.5 |
8.00 |
6.30 |
M16 |
17.0 |
23.0 |
25.3 |
12.0 |
5.2 |
|
3.15 |
6.70 |
6.70 |
6.70 |
10.00 |
3.07 |
4.03 |
2.8 |
2.8 |
7.0 |
10.00 |
8.00 |
M20 |
21.0 |
28.4 |
31.3 |
15.0 |
6.4 |
|
4.00 |
8.50 |
8.50 |
8.50 |
12.50 |
3.90 |
5.05 |
3.5 |
3.5 |
8.9 |
12.50 |
10.00 |
M24 |
26.0 |
34.2 |
38.0 |
18.0 |
8.0 |
|
(5.00) |
10.60 |
10.60 |
10.60 |
16.00 |
4.85 |
6.41 |
4.4 |
4.4 |
11.2 |
16.00 |
12.50 |
|
|
|
|
|
|
|
6.30 |
13.20 |
13.20 |
13.20 |
18.00 |
5.98 |
7.36 |
5.5 |
5.5 |
14.0 |
20.00 |
16.00 |
|
|
|
|
|
|
|
(8.00) |
17.00 |
17.00 |
17.00 |
22.40 |
7.79 |
9.36 |
7.0 |
7.0 |
17.9 |
25.00 |
20.00 |
|
|
|
|
|
|
|
10.00 |
21.20 |
21.20 |
21.20 |
28.00 |
9.70 |
11.66 |
8.7 |
8.7 |
22.5 |
31.50 |
25.00 |
|
|
|
|
|
|
|
注：1.括号内尺寸尽量不用。 2.A、B型中尺寸 l1 取决于中心钻的长度，即使中心孔重磨后再使用，此值不应小于 t 值。 3.A型同时列出了D和l2尺寸，B型同时列出了D2和l2尺寸，制造厂可分别任选其中一个尺寸。 |
|||||||||||||||||
