转动件的平衡

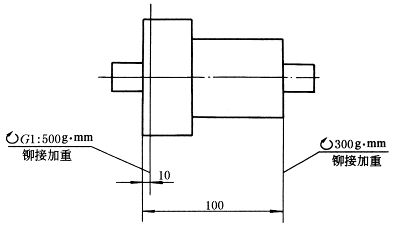

(a)单面平衡

(b)双面平衡

在刚性转子的零件图或部件图中标注转子平衡品质等级的规则如下：

序  号

规     则

(1)

在图样的标题栏中应明确记入转子质量(单位kg)。

(2)

在图样的技术要求中应写明转子的最高工作转速(单位r/min)。

(3)

校正平面的位置应用细实线标出，并以尺寸线标明其与基准平面的距离；当校正平面与某一基准平面重合时，可以用尺寸界线表示校正平面的位置。

(4)

单面(静)平衡以号表示，双面(动)平衡以号表示。

(5)

平衡品质等级应记在由校正平面引出的指引线处，标注内容为平衡符号及平衡品质等级、校正方式。平衡品质等级后可用：号加注，对单面平衡可加注许用不平衡度或许用质量偏心距(图a)；对双面平衡可加注许用不平衡量(图b)。双面平衡时，平衡品质等级在任意一个校正平面上标注即可。
