滚动直线导套副

结构、特点及应用

滚动直线导套副是由直线运动球轴承（GB/T 16940—2012）、 直线运动球轴承支座、圆形导轨轴及导轨轴两端支座（开放型可加中间导轨轴支座）组成，参见表８-３-２４及表８-３-２５图。由于结构上的原因， 直线运动球轴承只能在导轨轴上作轴向直线往复运动， 而不能旋转。负载滚珠与导轨轴外圆柱为点接触，因而许用载荷较小，但摩擦阻力也较小。这种轴承运动轻便、灵活， 精度较高，价格较低，维护方便，更换容易，适用于精度要求较高且载荷较轻的直线往复运动系统。 广泛用于机床、计算机、电子仪器、输送机械、纺织机械、包装机械及印刷机械等。

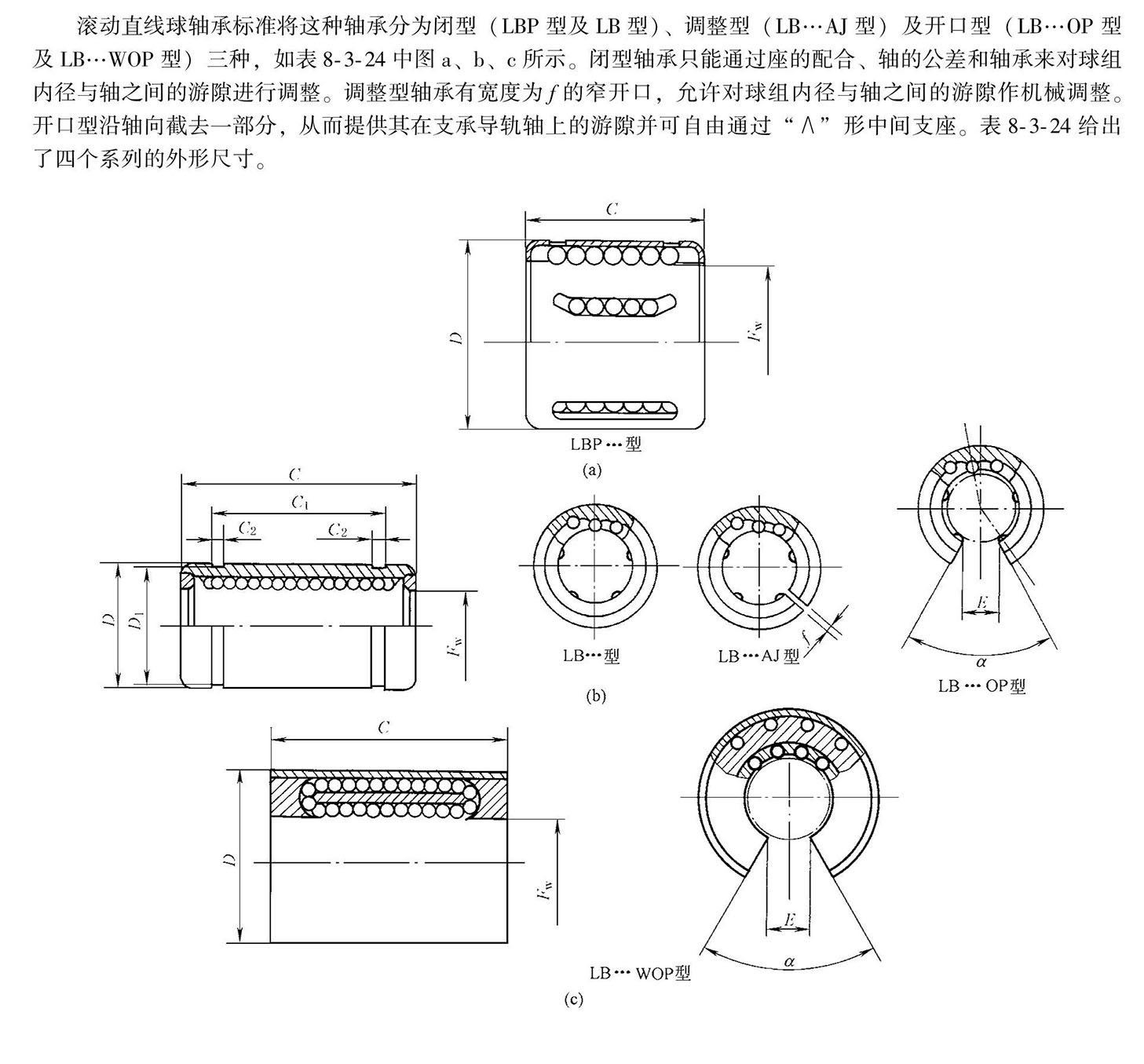

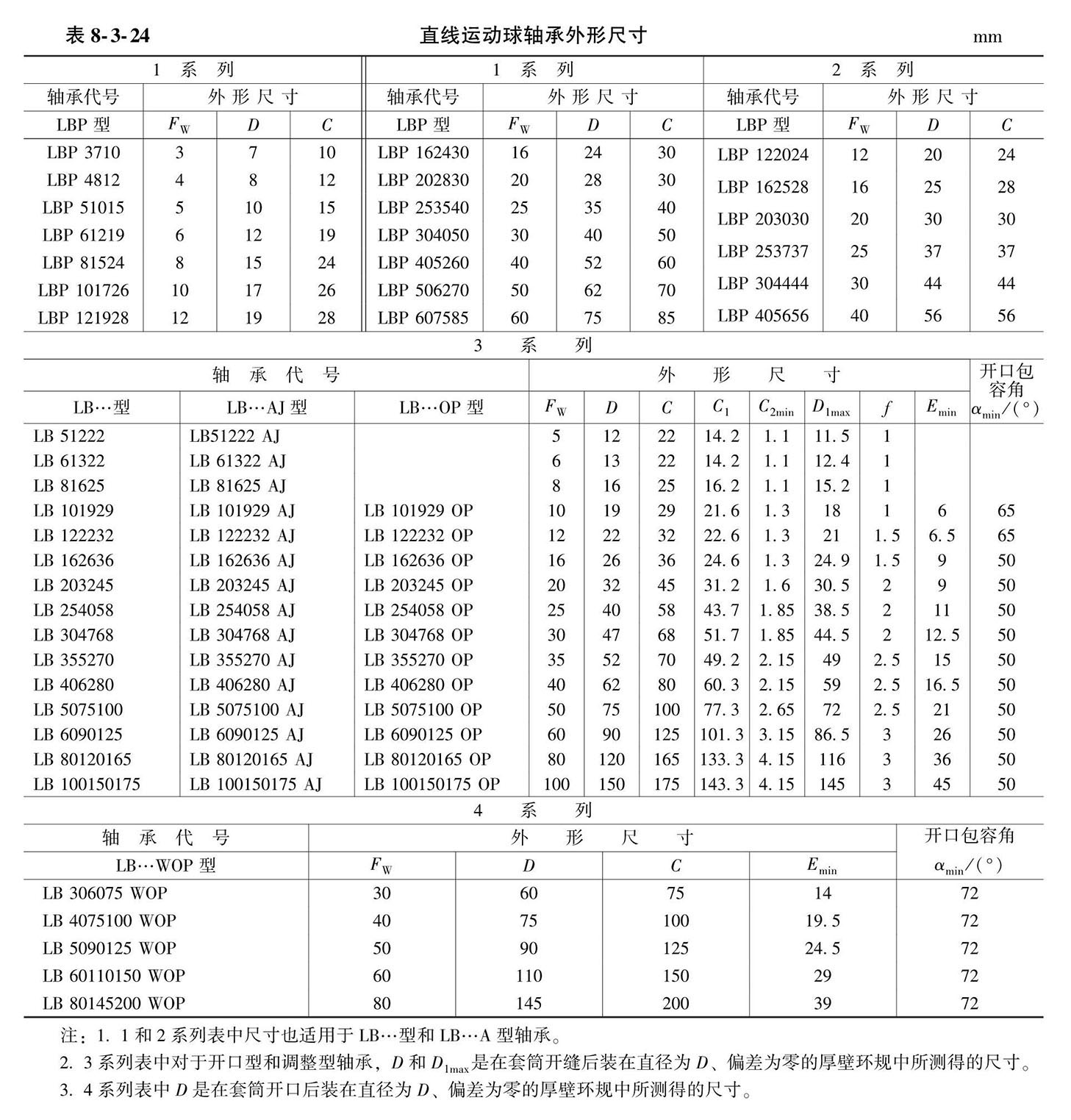

滚动直线球轴承（摘自GB/T 16940—2012）

精度等级

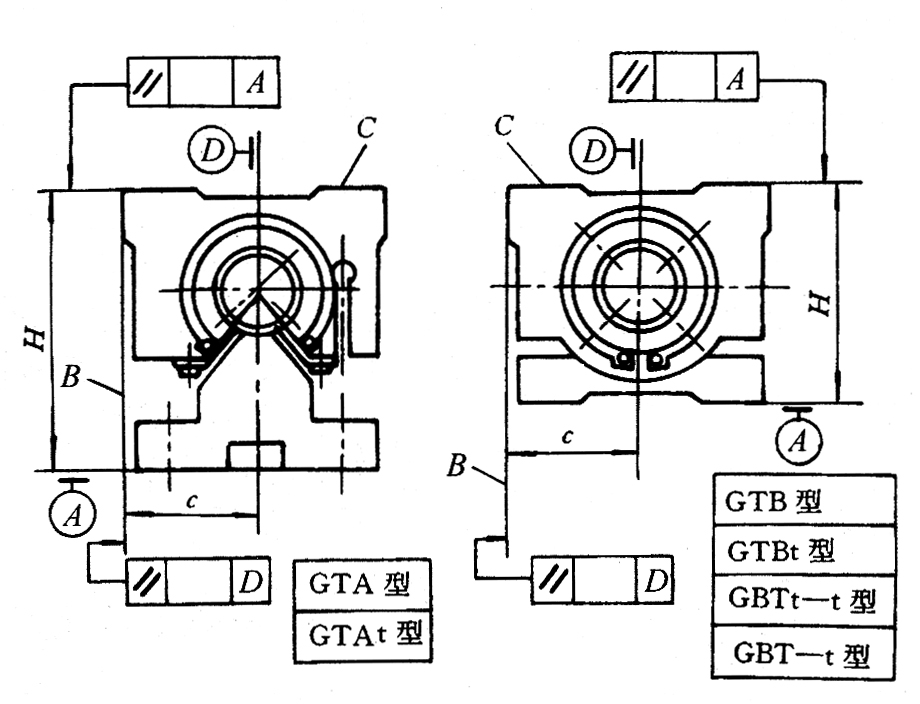

注：1．表中所列精度等级GTA型在导轨轴支承座位置上检测，GTB型靠近导轨轴两端支承座位置检测。
2．各项目的检测，必须在基面校垂直的情况下进行。
3．在同一平面上并列使用两套滚动直线导套副时，c的尺寸公差和两者一致性只适用基准滚动直线导套副。
4．本表的单位是μm。

序号 项目 符号 精度等级
J P P1
1 直线运动球轴承支承座C面对导轨轴支承座A面的平行度 12 25 50
2 直线运动球轴承支承座B面对导轨轴支承座D面的平行度 15 40 80
3 高度H的尺寸公差 ±20 ±50 ±100
4 同一导轨轴上两个直线运动球轴承支承座H尺寸的一致性 10 25 50
5 安装基面B对导轨轴中心线的尺寸c的公差 ±40 ±150 ±250
6 同一导轨轴上两个直线运动球轴承支承座c尺寸的一致性 20 60 100

滚动直线导套副尺寸系列

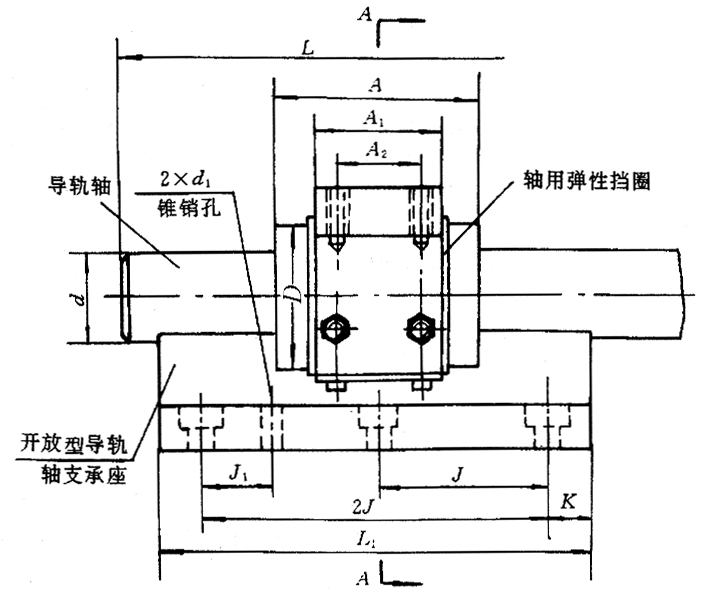

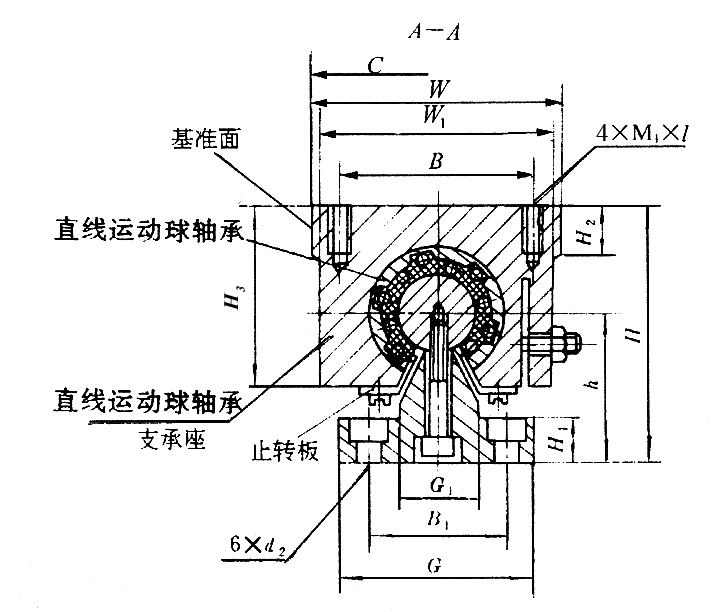

1.开放型通用系列GTA特殊系列GTAt滚动直线导套副

通用系列
型号规格 外形尺寸/mm 额定动载荷Ca 额定静载荷Coa
d d1 d2 D L L1 A A1 A2 J J1 K C W W1 B B1 G G1 h H H1 H2 H3 M1 ×l /N /N
(g6) (H5) (-0.2,0)
GTA13 13 4.8 5.8 23 ≤500 100 32 20.5 11 80 15 10 25 50 48 36 36 50 24 36 56 11 9 33 M5×12 260 480
GTA16 16 4.8 5.8 28 ≤650 100 37 23.5 13 80 15 10 28 56 54 42 36 50 24 39 63 11 10 40 M5×12 420 720
GTA20 20 6 7 32 ≤800 125 42 27.5 16 100 20 12.5 30 60 58 45 40 56 26 41 67 12 12 44 M6×14 550 920
GTA25 25 6 7 40 ≤1000 125 59 37.5 24 100 20 12.5 35.5 71 68 56 40 56 26 41 71 12 14 52 M6×14 870 1560
GTA30 30 6 7 45 ≤1500 150 64 41 26 120 25 15 40 80 77 63 45 60 30 51 85 14 16 59 M8×16 1270 2150
GTA35 35 8 9 52 ≤1800 150 70 45.5 28 120 25 15 45 90 87 71 45 63 30 52 90 14 18 66 M8×16 1660 3030
GTA38 38 8 9 57 ≤2000 150 76 54.5 38 120 25 15 50 100 96 80 53 71 36 58 100 14 20 73 M8×16 2050 3520
GTA40 40 8 9 60 ≤2000 150 80 56.5 38 120 25 15 50 100 96 80 53 71 36 58 100 14 20 74 M8×16 2050 3520
GTA50 50 8 11 80 ≤2500 200 100 69 50 160 30 20 62.5 125 121 100 67 90 48 72 125 17 25 95 M12×25 4010 6950
GTA60 60 8 11 90 ≤3000 200 110 79 56 160 30 20 70 140 135 110 67 90 48 85 145 17 28 105 M12×25 4800 8030
GTA80 80 8 13.5 120 ≤3500 250 140 97.5 75 200 40 25 90 180 175 150 85 110 60 110 190 20 35 143 M12×25 8820 14210
特殊系列
型号规格 外形尺寸/mm 额定动载荷Ca 额定静载荷Coa
d D A A1 A2 /N /N
(g6) (h5) (-0.2,0)
GTAt12 12 22 32 20.4 11 250 480
GTAt16 16 26 36 22.4 12 280 500
GTAt20 20 32 45 28.5 16 550 970
GTAt25 25 40 58 40.5 26 870 1560
GTAt30 30 47 68 48.5 32 1270 2150
GTAt40 40 62 80 56.5 40 2050 3520
GTAt50 50 75 100 72.5 53 4010 6950
GTAt60 60 90 125 95.5 71 5190 8910
GTAt80 80 120 165 125.5 100 8820 14120

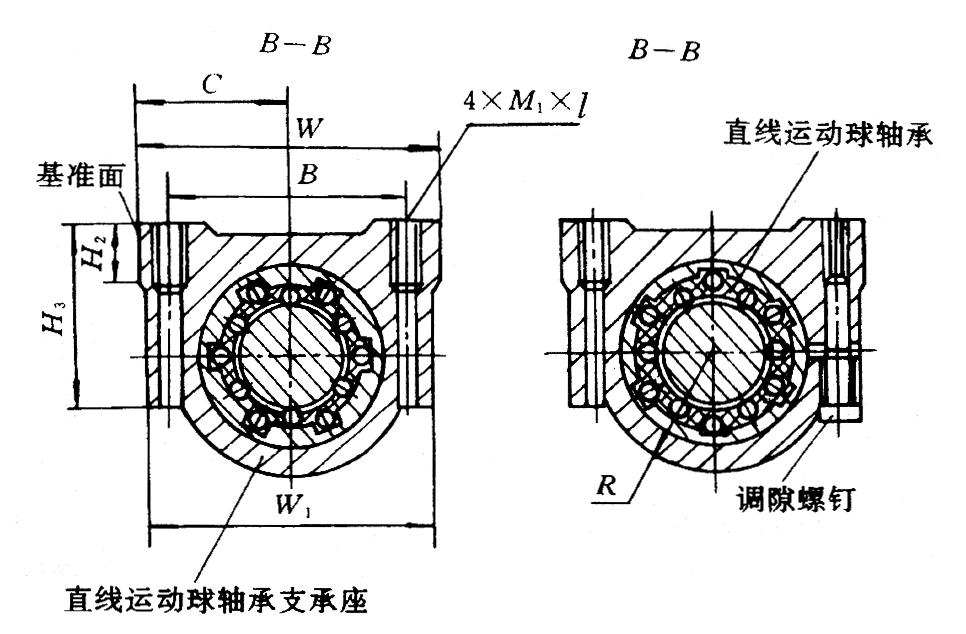

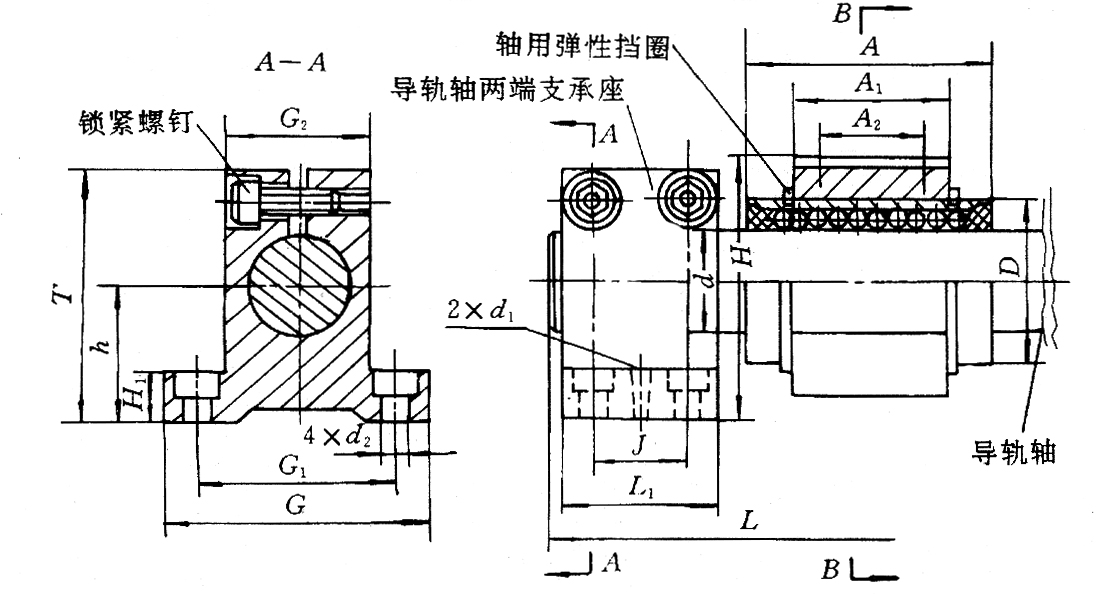

2.封闭型通用系列GTB特殊系列GTBt调隙型通用系列GTB-t、特殊系列GTBt-t滚动直线导套副

注：1．GTB-t 型所列尺寸、参数与GTB型相同。
2．4×d2孔配用内六角螺钉。

通用系列
型号规格 外形尺寸/mm 额定动载荷Ca 额定静载荷Coa
d d1 d2 D h C G G1 G2 L L1 T H1 H H3 H2 A A1 A2 J W W1 B R M1 ×l /N /N
(g6) (H5) (-0.2,0)
GTB13 13 5 5.8 23 20 25 45 32 20 ≤500 32 28 10 40 28 9 32 20.5 11 18 50 48 36 18 M5×12 260 480
GTB16 16 5 5.8 28 24 28 50 36 24 ≤650 32 46 10 48 34 10 37 23.5 13 18 56 54 42 22 M5×12 420 720
GTB20 20 6 7 32 27 30 60 45 30 ≤800 38 50 12 53 38 12 42 27.5 16 22 60 58 45 24 M6×14 550 920
GTB25 25 6 7 40 33 35.5 67 50 36 ≤1000 38 60 12 63 42 14 59 37.5 24 22 71 68 56 28 M6×14 870 1560
GTB30 30 6 7 45 37 40 75 56 42 ≤1500 38 67 12 71 50 16 64 41 26 22 80 77 63 32 M8×16 1270 2150
GTB35 35 8 9 52 42 45 85 67 50 ≤1800 48 75 16 80 56 18 70 45.5 28 28 90 87 71 36 M8×16 1660 3030
GTB38 38 8 9 57 48 50 90 71 56 ≤2000 48 85 16 90 63 20 76 54.5 40 28 100 96 80 40 M8×16 2050 3520
GTB40 40 8 9 60 48 50 90 71 56 ≤2000 48 85 16 90 63 20 80 56.5 40 28 100 96 80 40 M8×16 2050 3520
GTB50 50 8 11 80 57 62.5 110 85 67 ≤2500 52 105 20 110 75 25 100 69 50 30 125 120 100 50 M12×25 4010 6950
GTB60 60 8 11 90 65 90 125 100 80 ≤3000 52 120 20 125 85 28 110 79 56 30 140 135 110 56 M12×25 4800 8030
GTB80 80 8 13.5 120 80 90 160 130 105 ≤3500 60 150 25 160 110 30 140 97.5 75 34 180 175 150 71 M12×25 8820 14210
特殊系列
型号规格 外形尺寸/mm 额定动载荷Ca 额定静载荷Coa
d D A A1 A2 /N /N
(g6) (h5) (-0.2,0)
GTBt12 12 22 32 20.4 11 250 480
GTBt16 16 26 36 22.4 12 280 500
GTBt20 20 32 45 28.5 16 550 970
GTBt25 25 40 58 40.5 26 870 1560
GTBt30 30 47 68 48.5 32 1270 2150
GTBt40 40 62 80 56.5 40 2050 3520
GTBt50 50 75 100 72.5 53 4010 6950
GTBt60 60 90 125 95.5 71 5190 8910
GTBt80 80 120 165 125.5 100 8820 14120

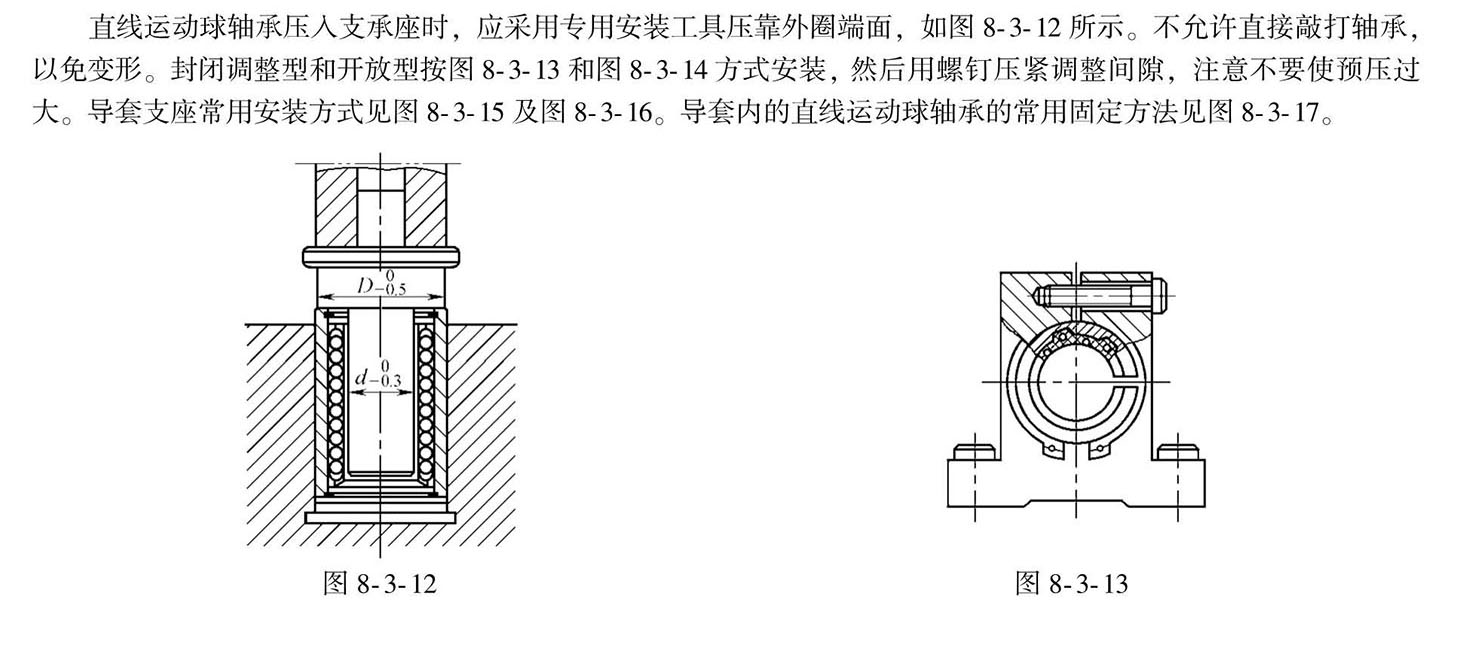

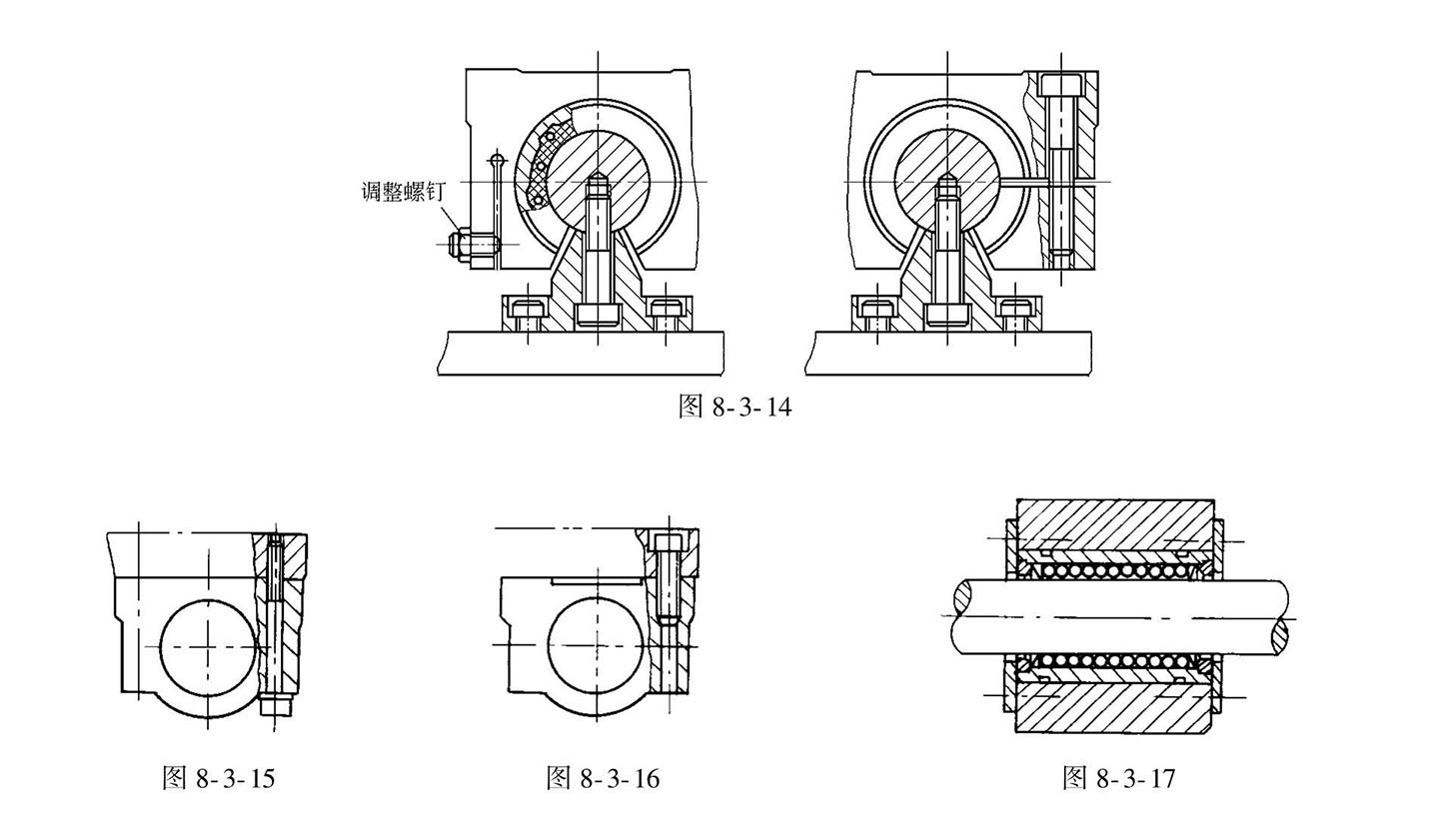

滚动直线导套副的安装

选择计算实例
