滚动花键导轨副

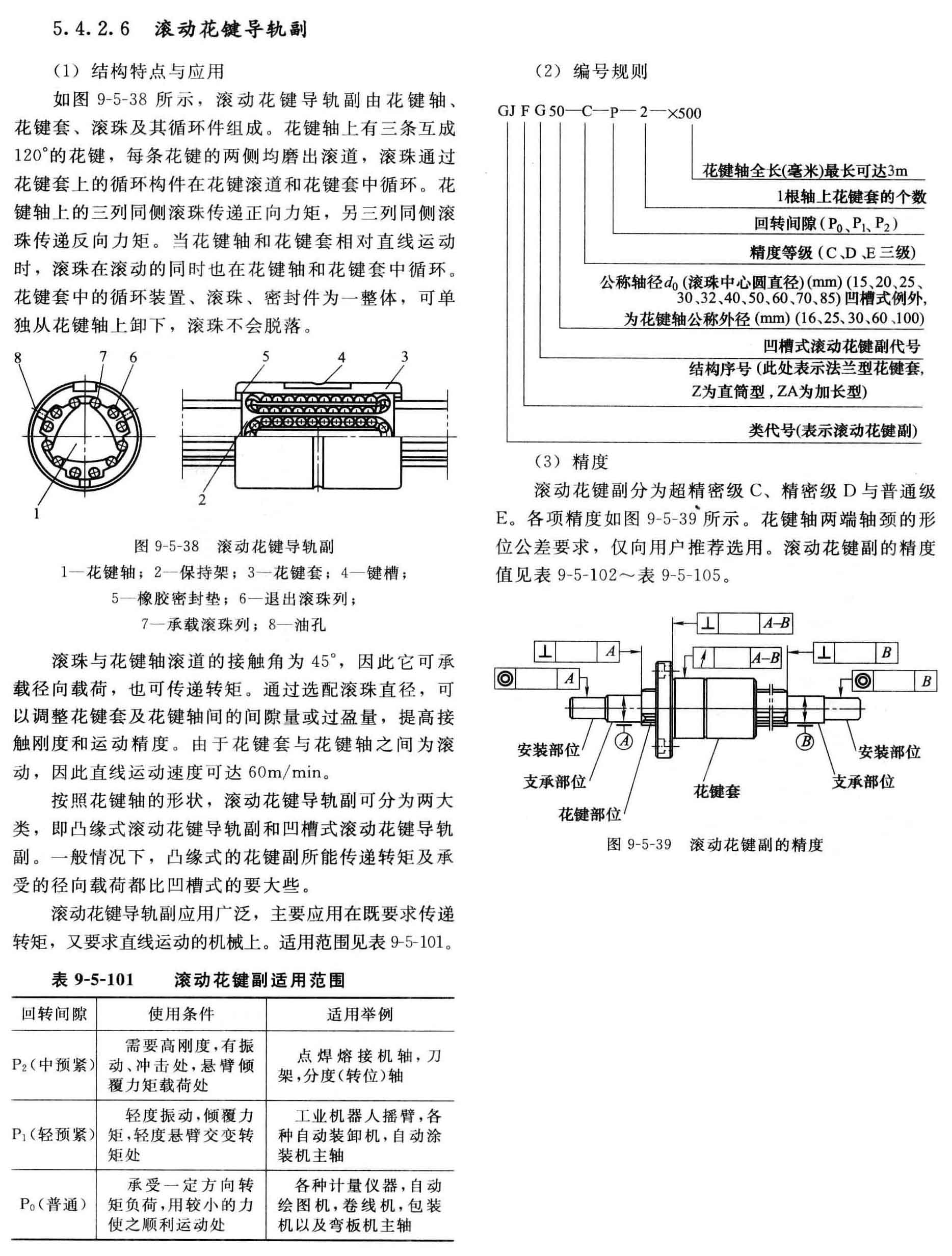

结构、特点及应用

滚动花键副适用范围

扭转间隙 使用条件 适用例
p2 需要高刚度，有振动，冲击处，悬臂倾覆力矩载荷处 点焊熔接机轴，刀架，分度(转位)轴
p1 轻度振动，倾覆力矩，轻度悬臂交变转矩处 工业机器人摇臂，各种自动装卸机，自动涂装机主轴
p0 承受一定方向转矩负荷处，用较小的力使之顺利运动 各种计量仪器，自动绘图机，卷线机，包装机以及弯板机主轴

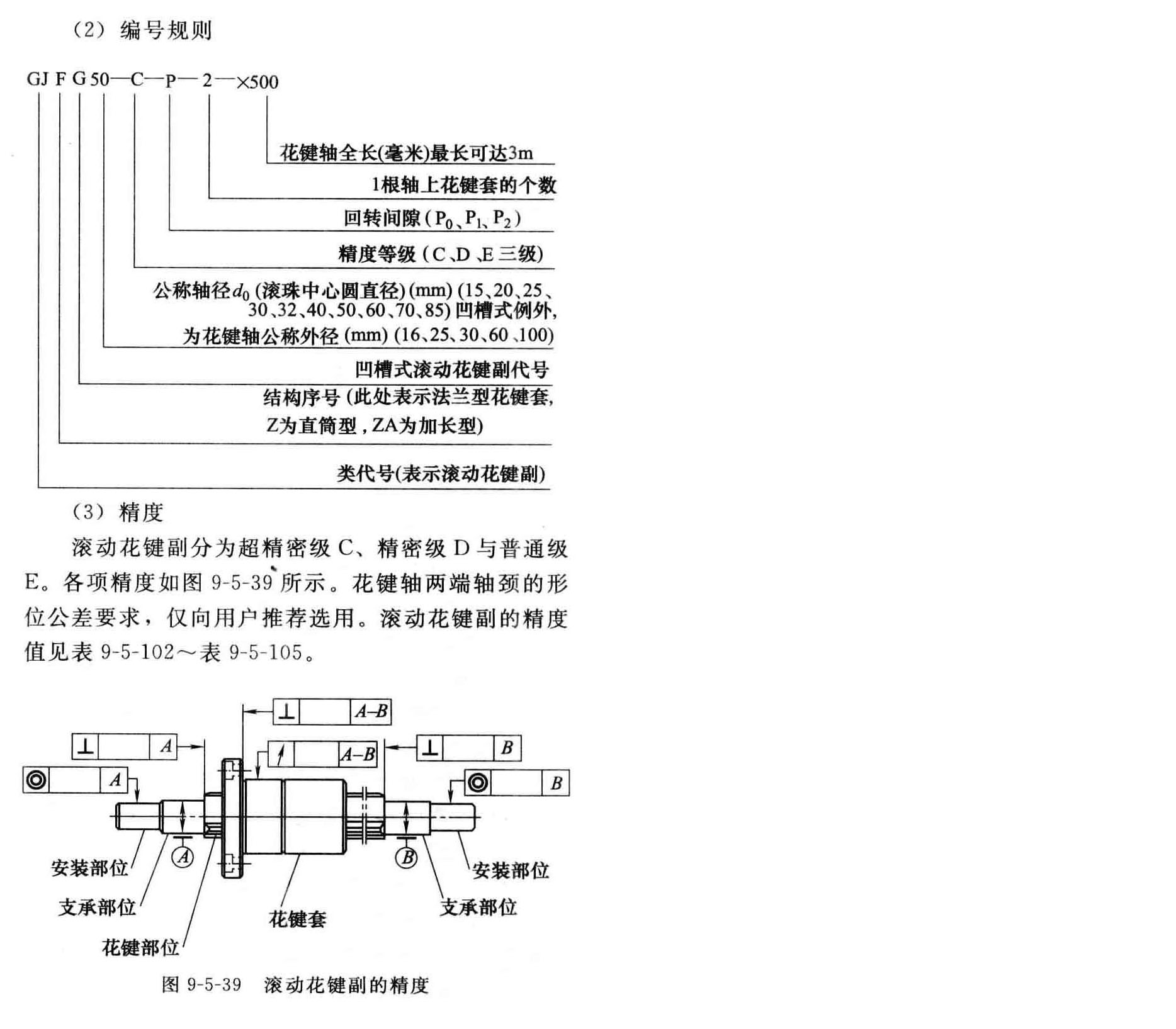

编号规则

滚动花键副编号规则

精度

花键套表面对支承部位轴线的径向圆跳动
注：本表的单位是μm。

长度 直径/mm
15 20 15 20 15 20 25 30 32 25 30 32 25 30 32 40 50 40 50 40 50 60 63 70 60 63 70 60 63 70 85 100 85 100 85 100
C D E C D E C D E C D E C D E
＜200 18 34 56 18 32 53 16 32 53 16 30 51 16 30 51
200～315 25 45 71 21 39 58 19 36 58 17 34 55 17 32 53
315～400 — 53 83 25 44 70 21 39 63 19 36 58 17 34 55
400～500 — — 95 29 50 78 24 43 68 21 38 61 19 35 57
500～630 — — 112 34 57 88 27 47 74 23 41 65 20 37 60
630～800 — — — 42 68 103 32 54 84 26 45 71 22 40 64
800～1000 — — — — — 124 38 63 97 30 51 79 24 43 69
1000～1250 — — — — — — — — 114 35 59 90 28 48 76
1250～1600 — — — — — — — — 139 — — 106 — — 86

安装部位对支承部位的同轴度
注：本表的单位是μm。

公称轴径/mm 精密级 C 高度 D 普通级 E
15 20 12 19 46
25 30 32 13 22 53
40 50 15 25 62
60 63 70 17 29 73
85 100 20 34 86

轴端面对支承部位轴线的垂直度
注：本表的单位是μm。

公称轴径/mm 精密级 C 高级 D 普通级 E
15 20 8 11 27
25 30 32 9 13 33
40 50 11 16 39
60 63 70 13 19 46
85 100 15 22 54

花键套法兰装配面对支承部位的垂直度
注：本表的单位是μm。

公称轴径/mm 精密级 C 高度 D 普通级 E
15 20 9 13 33
25 30 32 11 16 39
40 50 13 19 46
60 63 70 85 15 22 54
100 18 25 63

滚动花键轴与花键套间的回转间隙

注：“-”值表示过盈量。

公称轴径/mm 普通P0 /μm 轻压顶P1 /μm 中压顶P2 /μm
15 ±3 -9～-3 -15～-9
20 25 30 32 ±4 -12～-4 -20～-12
40 50 60 ±6 -18～-6 -30～-18
70 85 ±8 -24～-8 -40～-24
100 ±10 -30～-10 -50～-30

尺寸系列

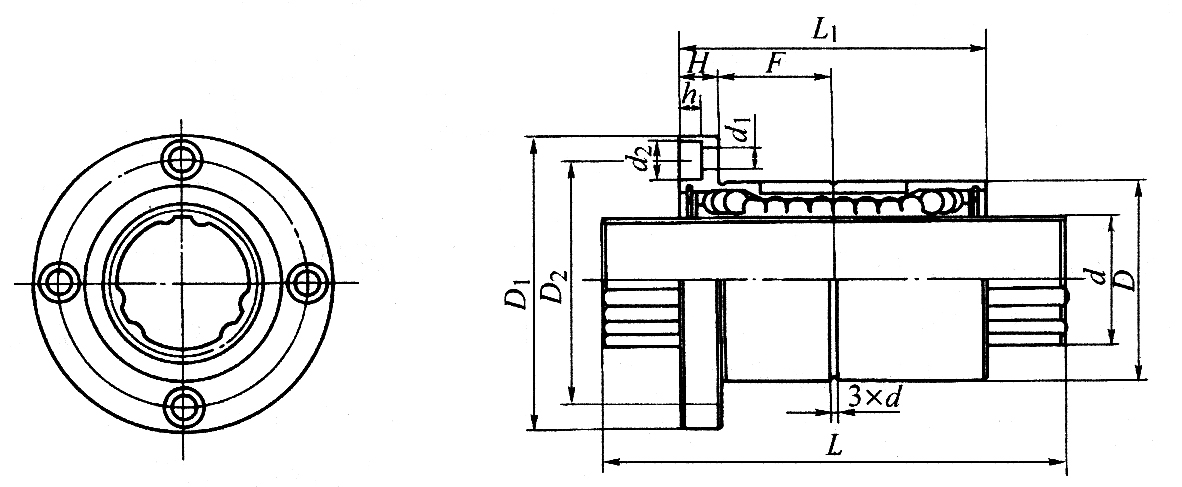

(1)GJF 凸缘式滚动花键副尺寸系列
注：1．*着为非标准产品。
2．花键套，采用渗碳钢制造，滚道硬度为58～63HRC，法兰硬度≤30HRC，必要时可配钻铰定为销孔防止周向松动。
3．花键套有特殊要求可特殊订货。
4．本表的单位是mm。

规格型号 公称轴径 d0 外径 D 套长度 L1 轴最大长度 L 法兰直径 D1 安装孔中心圆直径 D2 法兰厚度 H 沉孔深度 h 油孔直径 d 沉孔直径 d2 过孔直径 d1 油孔位置 F 基本额定转矩
动转矩 CT /(N·m) 静转矩 C0T /(N·m)
*GJF15 15 23 (-0.013,0) 40 (-0.3,0) 300 43 (-0.2,0) 32 7 4.4 2 8 4.5 13 27 45
GJF20 20 30 (-0.013,0) 50 (-0.3,0) 500 49 (-0.2,0) 38 7 4.4 3 8 4.5 18 64 90
GJF25 25 38 (-0.016,0) 60 (-0.3,0) 700 60 (-0.2,0) 47 9 5 3 10 5.8 21 134 184
GJF30 30 45 (-0.016,0) 70 (-0.3,0) 1000 70 (-0.2,0) 54 10 6 3 11 6.6 25 238 317
GJF32 32 48 (-0.016,0) 70 (-0.3,0) 1000 73 (-0.2,0) 57 10 6 3 12 7 25 238 317
GJF40 40 57 (-0.019,0) 90 (-0.3,0) 1200 90 (-0.2,0) 70 14 7 4 15 9 31 523 670
GJF50 50 70 (-0.019,0) 100 (-0.3,0) 1200 108 (-0.2,0) 86 16 9 4 18 11 34 956 1146
GJF60 60 85 (-0.022,0) 127 (-0.3,0) 1200 124 (-0.2,0) 102 18 11 4 18 11 45.5 1631 2262
GJF70 70 100 (-0.022,0) 135 (-0.3,0) 1200 142 (-0.2,0) 117 20 13 4 20 14 47.5 2617 3597
GJF85 85 120 (-0.022,0) 155 (-0.3,0) 1200 168 (-0.2,0) 138 22 13 5 20 13 55.5 4139 5635

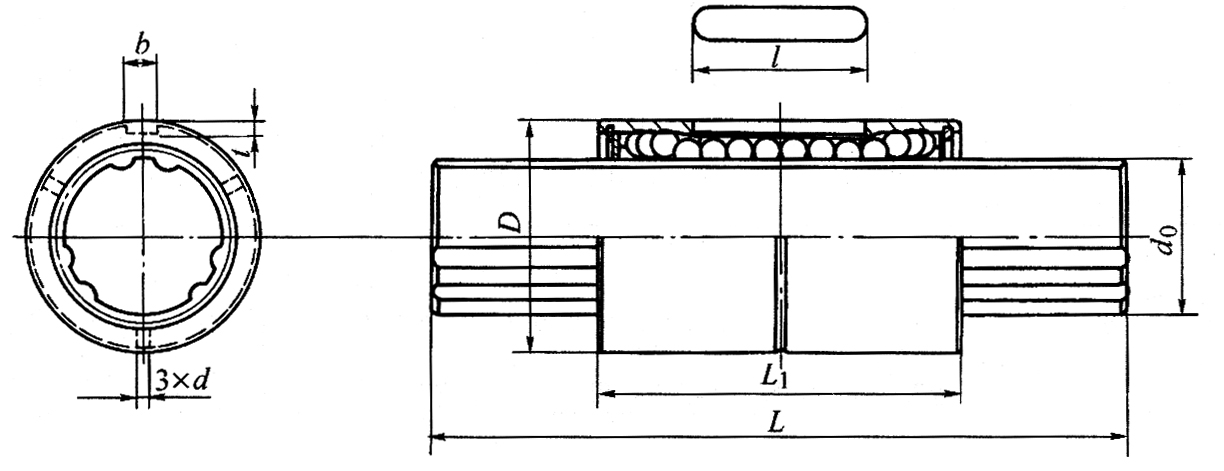

(2)GJZ 型、GJZA型凸缘式滚动花键副尺寸系列
注：本表的单位是mm。

规格型号 轴外径 d0(h7) 外径 D 套长度 L1 轴最大长度 L 键槽宽度 b 键槽深度 t 键槽长度 l 油孔直径 d 基本额定转矩
动转矩CT /(N·m) 静转矩C0T /(N·m)
*GJZ15 15 23 (-0.013,0) 40 (-0.3,0) 300 3.5H8 2(-0.3,0) 20 2 27 45
GJZ20 20 30 (-0.013,0) 50 (-0.3,0) 500 4H8 2.5(0,+0.1) 26 3 64 90
GJZ25 25 38 (-0.016,0) 60(-0.3,0) 700 5H8 3(0,+0.2) 36 3 134 184
GJZA25 25 38 (-0.016,0) 70(-0.3,0) 700 5H8 3(0,+0.2) 36 3 152 225
GJZ30T 30 45 (-0.016,0) 70(-0.3,0) 1000 6H8 3(0,+0.2) 40 3 238 317
GJZ32 32 48 (-0.016,0) 70(-0.3,0) 1000 8H8 4(0,+0.2) 40 3 238 317
GJZA32 32 60 (-0.016,0) 80(-0.3,0) 1000 8H8 4(0,+0.2) 40 3 272 388
GJZ40 40 60 (-0.019,0) 90(-0.3,0) 1200 10H8 5(0,+0.2) 56 4 523 670
GJZA40 40 60 (-0.019,0) 100(-0.3,0) 1200 10H8 5(0,+0.2) 56 4 607 837
GJZ50 50 75 (-0.019,0) 100(-0.3,0) 1200 14H8 5.5(0,+0.2) 60 4 956 1146
GJZA50 50 75 (-0.019,0) 112(-0.3,0) 1200 14H8 5.5(0,+0.2) 60 4 1130 1473
GJZ60 60 90 (-0.022,0) 127(-0.3,0) 1200 16H8 6(0,+0.2) 70 4 1631 2262
GJZ70 70 100 (-0.022,0) 135(-0.3,0) 1200 18H8 6(0,+0.1) 68 4 2617 3597
GJZ85 85 120 (-0.022,0) 155(-0.3,0) 1200 20H8 7(0,+0.1) 80 5 4139 5635

(3)GJZG型凹槽式滚动花键副尺寸系列
注：本表的单位是mm。

规格型号 轴外径 d0(h7) 外径 D 套长度 L1 轴最大长度 L 键槽宽度 b 键槽深度 t 键槽长度 l 油孔 d 基本额定转矩
动转矩CT/(N·m) 静转矩C0T(N·m)
GJZG30 30(-0.025,0) 48(-0.016,0) 80(-0.3,0) 1000 4H8 2.5(0,+0.1) 40 3 171 148
GJZG60 60(-0.03,0) 90(-0.022,0) 140(-0.3,0) 1200 12H9 5(0,+0.2) 67 5 1220 1040
GJZG100 100(-0.035,0) 150(-0.025,0) 185(-0.3,0) 1200 20H8 7.5(0,+0.2) 90 5 3730 3010

(4)GJFG型凹槽式滚动花键副尺寸系列
注：本表的单位是mm。

规格型号 外径 D 套长度 L1 轴最大长度L 法兰直径 D1 安装孔 中心距 D2 法兰厚度 H 沉孔深度 h 沉孔直径 d2 过孔直径 d1 油孔 d 油孔位置 F 基本额定转矩
动转矩CT/（N·m） 静转矩C0T/（N·m）
GJFG30 48(-0.016,0) 80(-0.3,0) 1000 75(-0.2,0) 60 10 6.5 11 6.6 3 30 171 148
GJFG60 90(-0.022,0) 140(-0.3,0) 1200 134(-0.2,0) 112 16 11 18 11 5 54 1220 1040

设计和使用注意事项

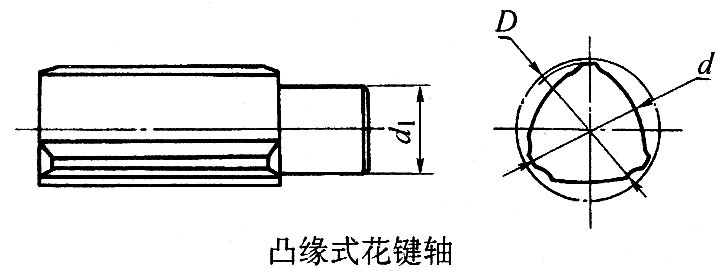

(1)凸缘式花键轴截形
注：本表的单位是mm。

公称直径 d D
15 11.6 14.4
20 15.3 19.5
25 19 24
30 22.5 29.2
32 24 31
40 30.5 38.5
50 38.5 48.5
60 46 57.8
70 53.8 69
85 66.8 82

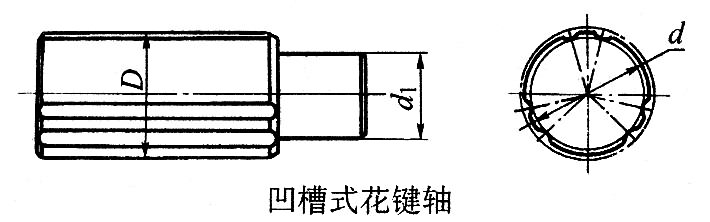

(2)凹槽式花键轴截形
注：本表的单位是mm。

公称直径 d D
30 27.8 30
60 55 60
100 93.4 100

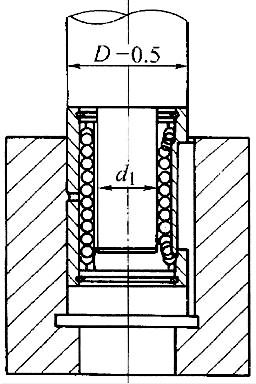

(3)凸缘式花键副使用专用工具尺寸
注：本表的单位是mm。

公称直径 D d1（h9）
15 23 11.6
20 30 15.3
25 38 19
30 45 22.5
32 48 24
40 60 30.5
50 75 38.5
60 90 46
70 100 53.8
85 120 66.8

(4)凹槽式花键副使用专用工具尺寸
注：本表的单位是mm。

公称直径 D d1
30 30 27.8h9
60 60 55h9
100 100 93.4h9
