中心钻

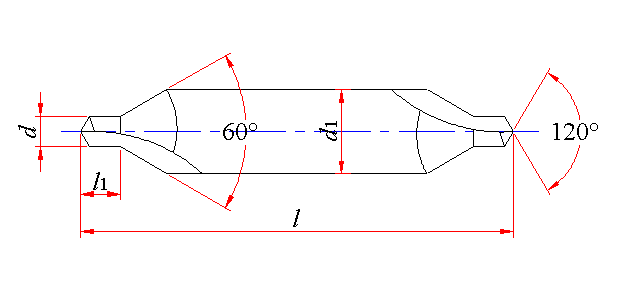

不带护锥的(A型)中心钻(摘自GB/T 6078.1-1998)
|
不带护锥的（A型）中心钻 (摘自GB/T 6078.1—1998) (mm) |
|||
|---|---|---|---|
|
|
|||
|
d |
d1 |
l |
l1 |
|
(0.50) |
3.15 |
31.5 |
0.8～1.0 |
|
(0.63) |
3.15 |
31.5 |
0.9～1.2 |
|
(0.80) |
3.15 |
31.5 |
1.1～1.5 |
|
1.00 |
3.15 |
31.5 |
1.3～1.9 |
|
(1.25) |
3.15 |
31.5 |
1.6～2.2 |
|
1.60 |
4.00 |
35.5 |
2.0～2.8 |
|
2.00 |
5.00 |
40.0 |
2.5～3.3 |
|
2.50 |
6.30 |
45.0 |
3.1～4.1 |
|
3.15 |
8.00 |
50.0 |
3.9～4.9 |
|
4.00 |
10.00 |
56.0 |
5.0～6.2 |
|
(5.00) |
12.50 |
63.0 |
6.3～7.5 |
|
6.30 |
16.00 |
71.0 |
8.0～9.2 |
|
(8.00) |
20.00 |
80.0 |
10.1～11.5 |
|
10.00 |
25.00 |
100.0 |
12.8～14.2 |

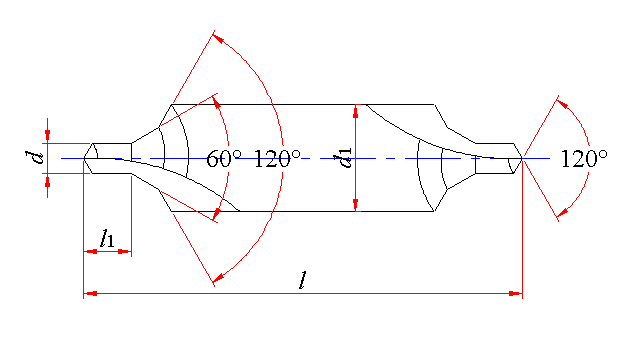

带护锥的(B型)中心钻(摘自GB/T 6078.2-1998)
|
带护锥的（B型）中心钻 (摘自GB/T 6078.2—1998) (mm) |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|||||||||||
|
d |
1.00 |
(1.25) |
1.60 |
2.00 |
2.50 |
3.15 |
4.00 |
(5.00) |
6.30 |
(8.00) |
10.00 |
|
d1 |
4.0 |
5.0 |
6.3 |
8.0 |
10.0 |
11.2 |
14.0 |
18.0 |
20.0 |
25.0 |
31.5 |
|
l |
35.5 |
40.0 |
45.0 |
50.0 |
56.0 |
60.0 |
67.0 |
75.0 |
80.0 |
100.0 |
125.0 |
|
l1 |
1.3～1.9 |
1.6～2.2 |
2.0～2.8 |
2.5～3.3 |
3.1～4.1 |
3.9～4.9 |
5.0～6.2 |
6.3～7.5 |
8.0～9.2 |
10.1～11.5 |
12.8～14.2 |

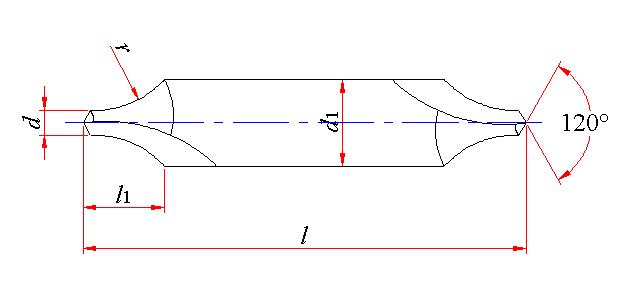

弧形(R型)中心钻(摘自GB/T 6078.3-1998)
|
弧形（R型）中心钻 (摘自GB/T 6078.3—1998) (mm) |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|||||||||||
|
d |
1.00 |
(1.25) |
1.60 |
2.00 |
2.50 |
3.15 |
4.00 |
(5.00) |
6.30 |
(8.00) |
10.00 |
|
d1 |
3.15 |
3.15 |
4.00 |
5.00 |
6.30 |
8.00 |
10.00 |
12.50 |
16.00 |
20.00 |
25.00 |
|
l |
31.5 |
31.5 |
35.5 |
40.0 |
45.0 |
50.0 |
56.0 |
63.0 |
71.0 |
80.0 |
100.0 |
|
l1 |
3.00 |
3.35 |
4.25 |
5.30 |
6.70 |
8.50 |
10.60 |
13.20 |
17.00 |
21.20 |
26.50 |
|
r |
2.50～3.15 |
3.15～4.00 |
4.00～5.00 |
5.00～6.30 |
6.30～8.00 |
8.00～10.00 |
10.00～12.50 |
12.50～16.00 |
16.00～20.00 |
20.00～25.00 |
25.00～31.50 |
