硬质合金锥柄麻花钻

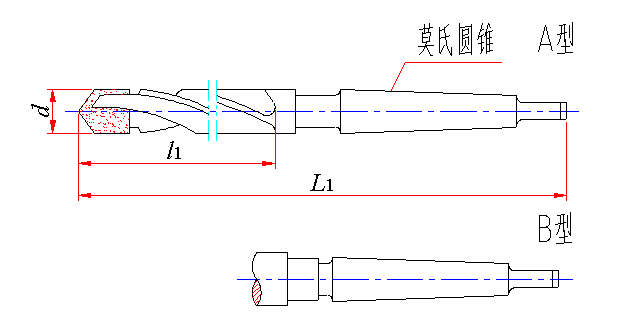

硬质合金锥柄麻花钻(GB/T 10946-1989)

(mm)

d		l₁		L₁		参考		莫氏圆锥号
基本尺寸		基本尺寸		基本尺寸		硬质合金刀片型号	型式
第一系列	第二系列	长型	短型	长型	短型
10.00		87	60	168	140	E211	A	1
10.20
10.50
10.80		94	65	175	145	E213
11.00
11.20
11.50
11.80
12.00		101	70	199	170	E214		2
	12.20
	12.30
	12.40
12.50
12.80
13.00						E215
	13.20
13.50		108		206
13.80
14.00						E216
	14.25	114	75	212	175
14.50
	14.75
15.00						E217
	15.25	120	80	218	180
	15.40
15.50
	15.75
16.00						E218
	16.25	125	185	223	185
16.50
	16.75
17.00						E219
	17.25	130	90	228	190
	17.40
17.50
	17.75
18.00						E220
	18.25	135	95	256	195			3
18.50							A或B
	18.75
19.00
	19.25	140	100	261	220	E221	A
	19.40
19.50
	19.75
20.00
	20.25	145	105	266	225	E222
20.50
	20.75
21.00
	21.25	150	110	271	230	E223
21.50
	21.75
22.00
	22.25					E224
22.50		155		276
	22.75
23.00						E225
	23.25
23.50
	23.75	160	115	281	235
24.00						E226	A或B
	24.25
24.50
	24.75
25.00						E227
	25.25	165		286
25.50
	25.75
26.00						E228	E
	26.25
26.50
	25.75	170	120	291	240
27.00
	27.25			319	270	E229	A	4
27.50
	27.75
28.00
	28.25	175	125	324	275	E230
28.50
	28.75
29.00
	29.25					E231
29.50
	29.75
30

注：1.第一系列的麻花钻应优先使用和生产。
2.莫氏圆锥尺寸及其极限偏差按GB 1443。
3.硬质合金刀片型号按GB 5245。
