直柄麻花钻

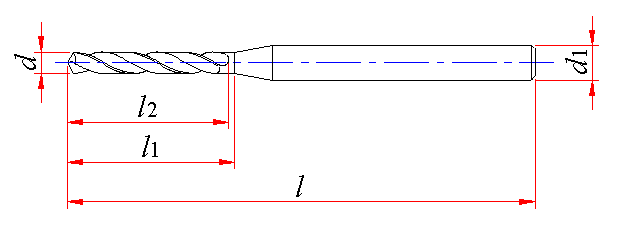

粗直柄小麻花钻(摘自GB/T 6135.1-1996)

粗直柄小麻花钻 (摘自GB/T 6135.1—1996) (mm)
d h7	d₁ h8	l ±1	l₁ js15	l₂ min
0.10	1	20	1.2	0.7
0.11
0.12
0.13			1.5	1.0
0.14
0.15
0.16			2.2	1.4
0.17
0.18
0.19
0.20			2.5	1.8
0.21
0.22
0.23
0.24
0.25			3.2	2.2
0.26
0.27
0.28
0.29
0.30
0.31			3.5	2.8
0.32
0.33
0.34
0.35

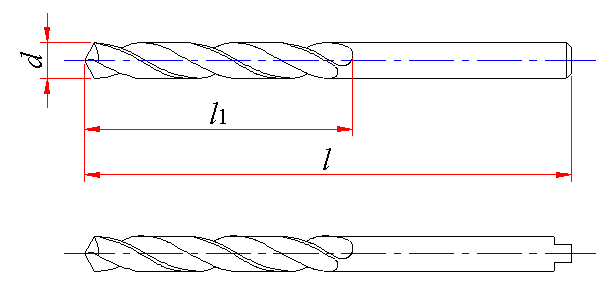

直柄短麻花钻(摘自GB/T 6135.2-1996)

直柄短麻花钻 (摘自GB/T6135.2—1996) (mm)
d h8	l₁	l	d h8	l₁	l
0.50	3	20	18.50	64	127
0.80	5	24	18.75
1.00	6	26	19.00
1.20	8	30	19.25	66	131
1.50	9	32	19.50
1.80	11	36	19.75
2.00	12	38	20.00
2.20	13	40	20.25	68	136
2.50	14	43	20.50
2.80	16	46	20.75
3.00	16	46	21.00
3.20	18	49	21.25	70	141
3.50	20	52	21.50
3.80	22	55	21.75
4.00			22.00
4.20			22.25
4.50	24	58	22.50	72	146
4.80	26	62	22.75
5.00			23.00
5.20			23.25
5.50	28	66	23.50
5.80			23.75	75	151
6.00			24.00
6.20	31	70	24.25
6.50	31	70	24.50
6.80	34	74	24.75
7.00			25.00
7.20			25.25	78	156
7.50			25.50
7.80	37	79	25.75
8.00			26.00
8.20			26.25
8.50			26.50
8.80	40	84	26.75	81	162
9.00			27.00
9.20			27.25
9.50			27.50
9.80	43	89	27.75
10.00			28.00
10.20			28.25	84	168
10.50			28.50
10.80	47	95	28.75
11.00			29.00
11.20			29.25
11.50			29.50
11.80			29.75
12.00	51	102	30.00
12.20			30.25	87	174
12.50			30.50
12.80			30.75
13.00			31.00
13.20			31.25
13.50	54	107	31.50
13.80			31.75	90	180
14.00			32.00
14.25	56	111	32.50
14.50			33.00
14.75			33.50
15.00			34.00	93	186
15.25	58	115	34.50
15.50			35.00
15.75			35.50
16.00			36.00	96	193
16.25	60	119	36.50
16.50			37.00
16.75			37.50
17.00			38.00	100	200
17.25	62	123	38.50
17.50			39.00
17.75			39.50
18.00			40.00
18.25	64	127	40.00

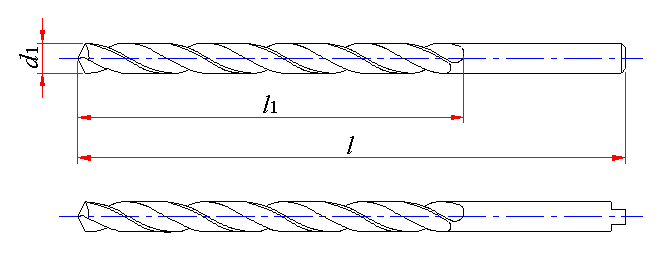

直柄麻花钻(摘自GB/T 6135.3-1996)

直柄麻花钻(摘自GB/T 6135.3—1996) (mm)
d₁ h8	l₁	l	d₁ h8	l₁	l
0.20	2.5	19	5.80	57	93
0.22	2.5		5.90
0.25	3		6.00
0.28			6.10	63	101
0.30			6.20
0.32	4		6.30
0.35			6.40
0.38			6.50
0.40	5	20	6.60
0.42			6.70
0.45			6.80	69	109
0.48			6.90
0.50	6	22	7.00
0.52	6	22	7.10
0.55	7	24	7.20
0.58			7.30
0.60			7.40
0.62	8	26	7.50
0.65	8	26	7.60	75	117
0.68	9	28	7.70
0.70			7.80
0.72			7.90
0.75			8.00
0.78	10	30	8.10
0.80			8.20
0.82			8.30
0.85			8.40
0.88	11	32	8.50
0.90			8.60	81	125
0.92			8.70
0.95			8.80
0.98	12	34	8.90
1.00			9.00
1.05			9.10
1.10	14	36	9.20
1.15	14	36	9.30
1.20	16	38	9.40
1.25			9.50
1.30			9.60	87	133
1.35	18	40	9.70
1.40			9.80
1.45			9.90
1.50			10.00
1.55	20	43	10.10
1.60			10.20
1.65			10.30
1.70			10.40
1.75	22	46	10.50
1.80			10.60
1.85			10.70	94	142
1.90			10.80
1.95	24	49	10.90
2.00			11.00
2.05			11.10
2.10			11.20
2.15	27	53	11.30
2.20			11.40
2.25			11.50
2.30			11.60
2.35			11.70
2.40	30	57	11.80
2.45			11.90	101	151
2.50			12.00
2.55			12.10
2.60			12.20
2.65			12.30
2.70	33	61	12.40
2.75			12.50
2.80			12.60
2.85			12.70
2.90			12.80
2.95			12.90
3.00			13.00
3.10	36	65	13.10
3.20			13.20
3.30			13.30	108	160
3.40	39	70	13.40
3.50			13.50
3.60			13.60
3.70			13.70
3.80	43	75	13.80
3.90			13.90
4.00			14.00
4.10			14.25	114	169
4.20			14.50
4.30	47	80	14.75
4.40			15.00
4.50			15.25	120	178
4.60			15.50
4.70			15.75
4.80	52	86	16.00
4.90			16.50	125	184
5.00			17.00	125	184
5.10			17.50	130	191
5.20			18.00	130	191
5.30			18.50	135	198
5.40	57	93	19.00	135	198
5.50			19.50	140	205
5.60			20.00
5.70			20.00

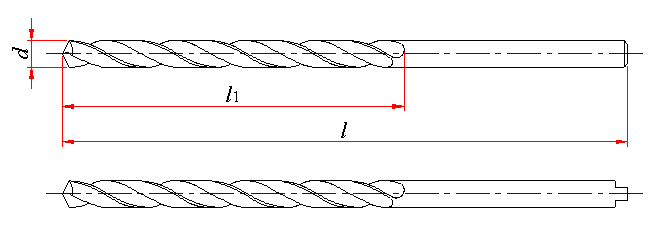

直柄长麻花钻(摘自GB/T 6135.4-1996)

直柄长麻花钻 (摘自GB/T 6135.4—1996) (mm)
d h8	l₁	l	d h8	l₁	l
1.00	33	56	11.10	128	195
1.10	37	60	11.20
1.20	41	65	11.30
1.30	41	65	11.40
1.40	45	70	11.50
1.50	45	70	11.60
1.60	50	76	11.70
1.70	50	76	11.80
1.80	53	80	11.90	134	205
1.90	53	80	12.00
2.00	56	85	12.10
2.10	56	85	12.20
2.20	59	90	12.30
2.30	59	90	12.40
2.40	62	95	12.50
2.50			12.60
2.60			12.70
2.70	66	100	12.80
2.80			12.90
2.90			13.00
3.00			13.10
3.10	69	106	13.20
3.20			13.30	140	214
3.30			13.40
3.40	73	112	13.50
3.50			13.60
3.60			13.70
3.70			13.80
3.80	78	119	13.90
3.90			14.00
4.00			14.25	144	220
4.10			14.50
4.20			14.75
4.30	82	126	15.00
4.40			15.25	149	227
4.50			15.50
4.60			15.75
4.70			16.00
4.80	87	132	16.25	154	235
4.90			16.50
5.00			16.75
5.10			17.00
5.20			17.25	158	241
5.30			17.50
5.40	91	139	17.75
5.50			18.00
5.60			18.25	162	247
5.70			18.50
5.80			18.75
5.90			19.00
6.00			19.25	166	254
6.10	97	148	19.50
6.20			19.75
6.30			20.00
6.40			20.25	171	261
6.50			20.50
6.60			20.75
6.70			21.00
6.80	102	156	21.25	176	268
6.90			21.50
7.00			21.75
7.10			22.00
7.20			22.25
7.30			22.50	180	275
7.40			22.75
7.50			23.00
7.60	109	165	23.25
7.70			23.50
7.80			23.75	185	282
7.90			24.00
8.00			24.25
8.10			24.50
8.20			24.75
8.30			25.00
8.40			25.25	190	290
8.50			25.50
8.60	115	175	25.75
8.70			26.00
8.80			26.25
8.90			26.50
9.00			26.75	195	298
9.10			27.00
9.20			27.25
9.30			27.50
9.40			27.75
9.50			28.00
9.60	121	184	28.25	201	307
9.70			28.50
9.80			28.75
9.90			29.00
10.00			29.25
10.10			29.50
10.20			29.75
10.30			30.00
10.40			30.25	207	316
10.50			30.50
10.60			30.75
10.70	128	195	31.00
10.80			31.25
10.90			31.50
11.00			31.50

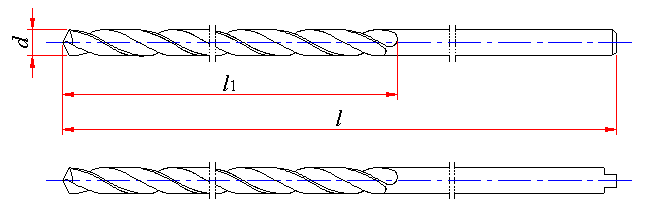

直柄超长麻花钻(摘自GB/T 6135.5—1996)

直柄超长麻花钻 (摘自GB/T 6135.5—1996) (mm)
d h8	l＝125 l₁＝180	l＝160 l₁＝100	l＝200 l₁＝150	l＝250 l₁＝200	l＝315 l₁＝250	l＝400 l₁＝300
2.0	×	×		—	—	—
2.5	×	×
3.0		×	×
3.5		×	×	×
4.0		×	×	×	×
4.5		×	×	×	×
5.0			×	×	×	×
5.5			×	×	×	×
6.0			×	×	×	×
6.5			×	×	×	×
7.0			×	×	×	×
7.5			×	×	×	×
8.0			—	×	×	×
8.5				×	×	×
9.0				×	×	×
9.5				×	×	×
10.0				×	×	×
10.5				×	×	×
11.0				×	×	×
11.5				×	×	×
12.0				×	×	×
12.5				×	×	×
13.0				×	×	×
13.5				×	×	×
14.0				×	×	×

注：×——表示有的规格。
