锪钻

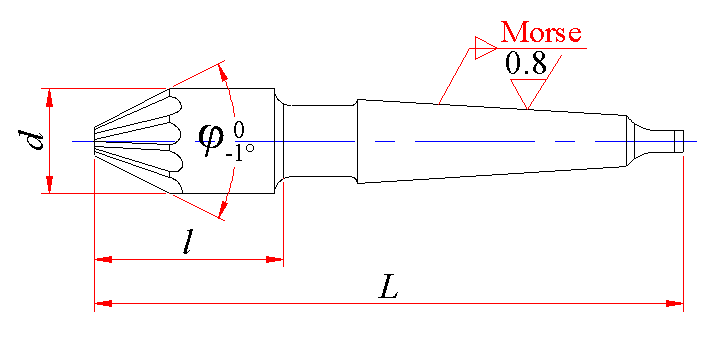

60°、90°、120°锥柄锥面锪钻(摘自GB/T 1143—1984)

60°、90°、120°锥柄锥面锪钻 (摘自GB/T 1143—1984) (mm)

d		16	20	25	31.5	40	50	63	80
L	φ＝60°	97	120	125	132	160	165	200	215
L	φ＝90°和120°	93	116	121	124	150	153	185	196
l	φ＝60°	24	28	33	40	45	50	58	73
l	φ＝90°和120°	20	24	29	32	35	38	43	54
莫氏锥柄号		1	2			3		4

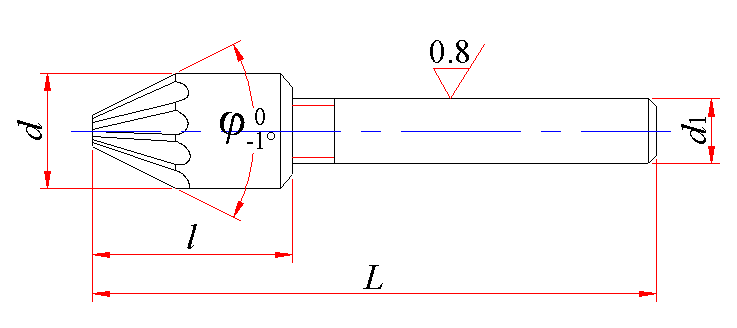

60°、90°、120°直柄锥面锪钻(摘自GB/T 4258—1984)

60°、90°、120°直柄锥面锪钻 (摘自GB/T 4258—1984) (mm)

d		8	10	12.5	16	20	25
L	φ＝60°	48	50	52	60	64	69
L	φ＝90°和120°	44	46	48	56	60	65
l	φ＝60°	16	18	20	24	28	33
l	φ＝90°和120°	12	14	16	20	24	29
d₁		8			10

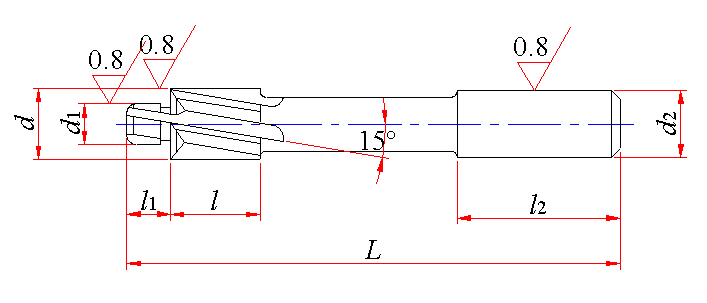

带导柱直柄平底锪钻(摘自GB/T 4260—1984)

带导柱直柄平底锪钻 (摘自GB/T 4260—1984) (mm)

d×d₁	d₂	L	l	l₁	l₂	适用螺栓或螺钉规格
2.5×1.2	2.5	45	7	1.2	—	M1
2.8×1.4	2.8	45	7	1.4		M1.2
3.2×1.6	3.2	56	10	1.6		M1.4
3.6×1.8	3.6			1.8		M1.6
4.5×2.4	4.5			2.4		M2
5×1.8	5			1.8		M1.6
5×2.9				2.9		M2.5
6×2.4		71	14	2.4	31.5	M2
6×3.4				3.4		M3
7.5×2.9				2.9		M2.5
8.5×3.4	8	80	18	3.4	35.5	M3
8.5×4.5				4.5		M4
10×3.4				3.4		M3
10×5.5				5.5		M5
11×4.5				4.5		M4
12×5.5				5.5		M5
12×6.6				6.6		M6
15×6.6	12.5	100	22	6.6	40.0	M6
15×9				9.0		M8
18×9				9.0		M8
18×11				11.0		M10
20×9				9.0		M8
20×11				11.0		M10

带可换导柱锥柄平底锪钻(摘自GB/T 4261—1984)

带可换导柱锥柄平底锪钻 (摘自GB/T 4261—1984) (mm)

d×d₁	d₂	d₃	莫氏锥柄号	L	l	l₁	适用螺栓或螺钉规格
15×6.6	4	M3	2	132	22	30	M6
15×9	4	M3		132	22	30	M8
18×9	5	M4		140	25	38	M8
18×11							M10
20×9							M8
20×11							M10
22×14	6	M5		150	30	46	M12
24×11							M10
24×14							M12
26×14	8	M6	3	180	35	54	M12
26×16							M14
28×14							M12
28×18							M16
30×16							M14
30×18							M16
32×16	10	M8		190	40	64	M14
32×18							M16
32×20							M18
34×18							M16
36×20							M18
36×22							M20
38×20							M18
38×24							M22
40×22							M20
40×24							M22
42×22	12		4	236	50	76	M20
42×24							M22
42×26							M24
46×24							M22
46×30							M27
48×26							M24
48×30							M27
48×33							M30
50×26							M24
55×30	16	M10		250	63	88	M27
55×33							M30
60×33							M30
60×39							M36

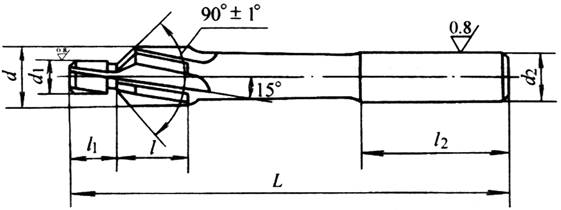

带导柱直柄90°锥面锪钻(摘自 GB/T4263—1984)

带导柱直柄90°锥面锪钻 (摘自 GB/T4263—1984) (mm)

d×d₁	d₂	L	l	l₁	l₂	适用螺栓或螺钉规格
2.4×1.2	2.4	45	7	1.2	—	M1
2.8×1.4	2.8	45	7	1.4		M1.2
3.2×1.6	3.2	56	10	1.6		M1.4
3.8×1.8	3.8			1.8		M1.6
4.5×2.4	4.5			2.4		M2
5.5×2.9	5	71	14	2.9	31.5	M2.5
7×3.4	5	71	14	3.4	31.5	M3
9×4.5	8	80	18	4.5	35.5	M4
11×5.5	8	80	18	5.5	35.5	M5
13×6.6	12.5	100	22	6.6	40	M6
17×9	12.5	100	22	9	40	M8

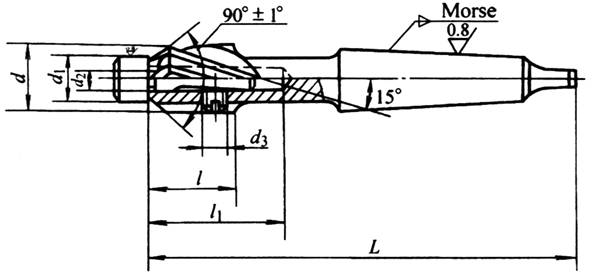

带可换导柱锥柄90°锥面锪钻(摘自GB/T4264—1984)

带可换导柱锥柄90°锥面锪钻 (摘自GB/T4264—1984) (mm)

d×d₁	d₂	d₃	莫氏锥柄号	L	l	l₁	适用螺栓或螺钉规格
13×6.6	4	M3	2	132	22	30	M6
17×9	5	M4		140	25	38	M8
21×11	6	M5		150	30	46	M10
25×14	6	M5		150	30	46	M12
28×16	8	M6	3	180	35	54	M14
32×18	10	M8		190	40	64	M16
36×20							M18
40×22							M20

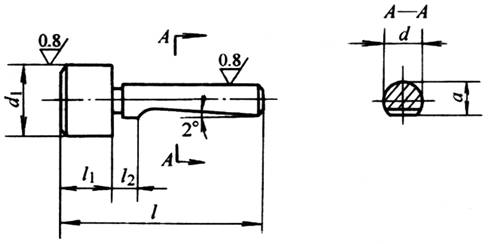

锪钻用可换导柱(摘自GB/T 4266—1984)

锪钻用可换导柱 (摘自GB/T 4266—1984) (mm)

d(f7)		4					5					6
d₁ (e8)	大于	5	6.3	8	10	12.5	6.3	8	10	12.5	16	8	10	12.5	16
d₁ (e8)	至	6.3	8	10	12.5	14	8	10	12.5	16	18	10	12.5	16	20
		3.6					4.6					5.5
l		25	26	27	28	30	29	30	31	33	35		36	38	40
l₁		5	6	7	8	10	6	7	8	10	12	7	8	10	12
l₂		3			4		3		4						5
