链传动的布置
| 传动条件 | 正确布置 | 不正确布置 | 说明 |
|---|---|---|---|
|
i与a较佳场合： i=2～3 a=(30～50)p |
|
- | 两链轮中心连线最好成水平或与水平面成60º以下的倾角。紧边在上面较好 |
|
i大a小场合： i＞2 a＜30p |
|
|
两轮轴线不在同一水平面上，此时松边应布置在下面，否则松边下垂量增大后，链条易与小链轮齿钩住 |
|
i小a大场合： i＜1.5 a＞60p |
|
|
两轮轴线在同一水平面上，松边应布置在下面，否则松边下垂量增大后，松边会与紧边相碰。此外，需经常调整中心距 |
|
垂直传动场合： i、n为任意值 |
|
|

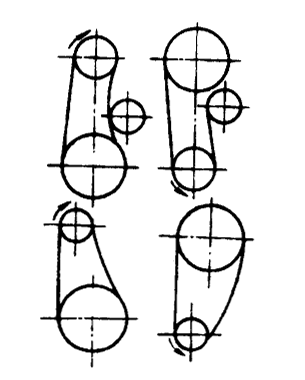

两轮轴线在同一铅垂面内，此时下垂量集中在下端，所以要尽量避免这种垂直或接近垂直的布置，否则会减少下面链轮的有效啮合齿数，降低传动能力。应采用：a）中心距可调；b）张紧装置；c）上下两轮错开，使其轴线不在同一铅垂面内；d）尽可能将小链轮布置在上方等措施 |
|
反向传动 |i|<8 |
|

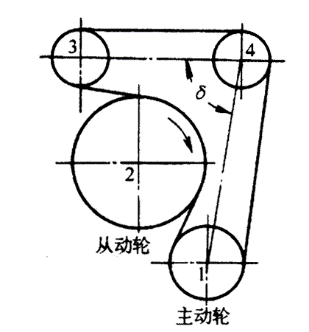

- | 为使两轮转向相反，应加装3和4两个导向轮，且其中至少有一个是可以调整张紧的。紧边应布置在1和2两轮之间，角d的大小应使2轮的啮合包角满足传动要求 |
